좁은 곳의 방수 연결부 미니어처 헤드 MI
TC Direct 514-737 MI 반유연 Pt100 RTD 미니어처 헤드형 끝 모양 : IP67 미니어처 방수 헤드 구조 : MI 반유연, 3선 외피 : 316L 스테인리스
견적 받기TC Direct 한국 독점 공급 파트너

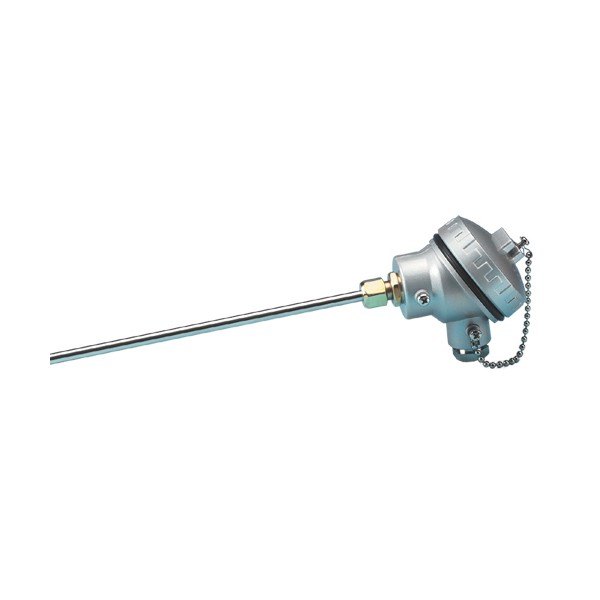

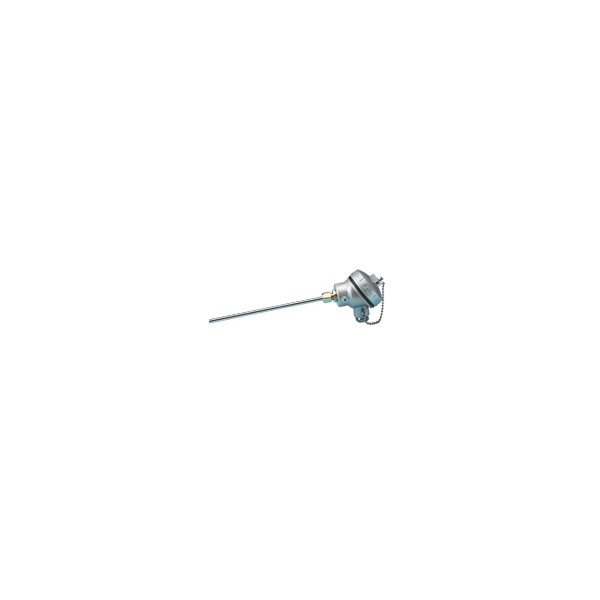

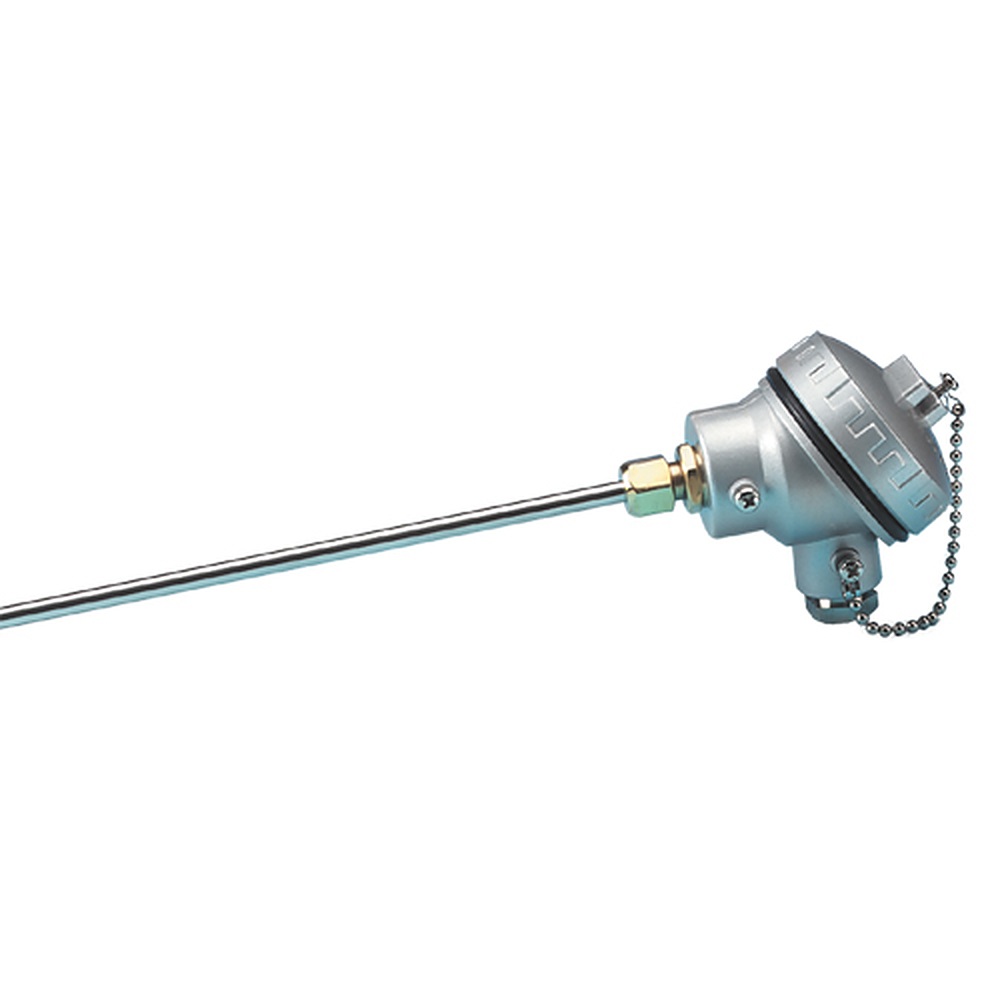

TC Direct 514-737은 MI 반유연 외피 끝에 IP67 미니어처 방수 헤드를 올린 Pt100 RTD(미네랄 절연 저항 온도 센서)입니다. 316L 스테인리스 외피에 외경 3 mm × 300 mm이며, 센서 끝 기준 -200~+600 °C를 측정합니다. (주)테솔이 국내에 공식 공급합니다.
규격
514-737 규격표
| 항목 | 내용 |
|---|---|
| 끝 모양 | IP67 미니어처 방수 헤드 |
| 구조 | MI 반유연, 3선 |
| 외피 | 316L 스테인리스 |
| 외경 · 길이 | 3 mm · 300 mm |
| 소자 | Pt100, IEC 60751 Class B |
| 감지부 | 끝에서 10 mm, 최소 침지 50 mm |
| 헤드 정격 | 135 °C (다이캐스트 합금 헤드) |
헤드형 선택
514-737의 단자 작업
IP67 다이캐스트 합금 헤드 안의 단자에 결선합니다. 헤드 정격은 135 °C로, 센서 끝 사용 범위(-200~+600 °C)와 따로 정해져 있습니다.
활용 분야
514-737 설치 위치
- 고온 설비 측정점 — 센서 끝 -200~+600 °C 범위에서 사용합니다.
- 작은 헤드가 필요한 설치 위치 — IP67 미니어처 헤드를 사용합니다.

같은 계열
514-737과 헤드·리드가 다른 MI 모델
관련 제품
514-737 옆에서 검토할 RTD 센서
- TC Direct 플러그형 Pt100 RTD (514-260 · 514-340 · 514-950)
- TC Direct 리드선 RTD 센서 (514-100 · 514-140)
- TC Direct 헤드형 · 프로세스 연결 RTD (513-211 · 514-420 · 514-500 · 514-580 · 516-200 · 514-813)
514-737의 헤드 방수 등급은 얼마입니까?
IP67입니다.
514-737 외피는 어떤 재질입니까?
316L 스테인리스입니다.
514-737의 헤드 정격 온도는 얼마입니까?
135 °C입니다.
FAQ 자주묻는 질문
-
514-737의 헤드 방수 등급은 얼마입니까?
IP67입니다.
-
514-737 외피는 어떤 재질입니까?
316L 스테인리스입니다.
-
514-737의 헤드 정격 온도는 얼마입니까?
135 °C입니다.
