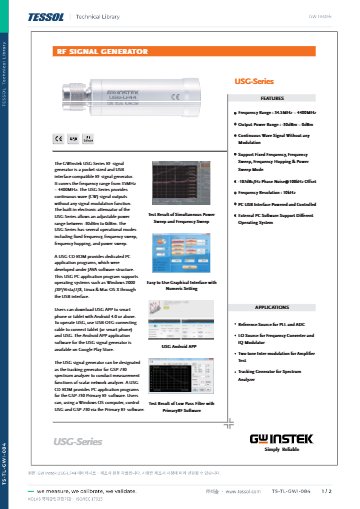

제품 자료: 데이터시트

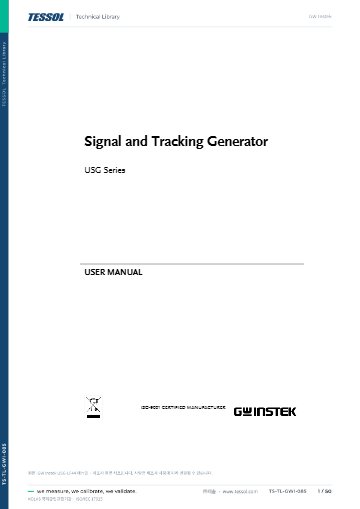

매뉴얼

종합 카달로그

제품문의 구매하기

노트북 USB 하나로 구동하는
4.4 GHz RF 신호 발생기

GW Instek USG-LF44 USB RF 신호 발생기

견적 받기

GW Instek USG-LF44는 34.5 MHz–4.4 GHz의 연속파(CW)를 출력하는 USB 구동 RF 신호 발생기(RF Signal Generator)입니다. USB 하나로 전원과 제어를 받으므로 노트북만으로 RF 부품 시험과 스칼라 네트워크 측정의 신호원을 구성할 수 있습니다.

주파수는 10 kHz 단위로 설정하고, 출력 전력은 전자식 감쇠기로 -30 dBm부터 0 dBm까지 조정합니다. 그래서 별도 감쇠기 없이 부품의 입력 레벨을 맞출 수 있습니다. 100 kHz 오프셋 위상 잡음은 -107 dBc/Hz(typ.)이며, 이 신호 발생기는 (주)테솔이 국내에 공식 공급합니다.

34.5 MHz–4.4 GHz

연속파 주파수 범위

-30 ~ 0 dBm

1 dB 단위 출력 전력

USB

전원과 제어

약 100 g

30 × 103 × 30 mm 본체

특징

넓은 RF 대역을 갖춘
USB 신호 발생기

핵심 특징	현장에서 달라지는 점
넓은 RF 범위	34.5 MHz부터 4.4 GHz까지 연속파를 출력해 한 대로 여러 RF 대역의 부품을 시험할 수 있습니다.
USB 전원·제어	USB 하나로 전원을 받고 PC에서 제어하므로 별도 전원 장치와 AC 코드가 필요하지 않습니다.
1 dB 단위 출력 전력	전자식 감쇠기로 출력 레벨을 1 dB 단위로 조정하므로 부품 입력의 허용 범위에 맞춰 신호를 넣을 수 있습니다.
네 가지 동작 모드	고정 주파수, 주파수 스윕, 호핑, 전력 스윕으로 응답 시험을 자동화합니다.
낮은 위상 잡음	캐리어 근처 잡음이 낮아 민감한 수신부 시험의 기준 신호로 사용할 수 있습니다.
PC·안드로이드 앱	PC 앱과 USB-OTG 연결 안드로이드 앱 가운데 현장 장비에 맞는 쪽을 골라 제어합니다.

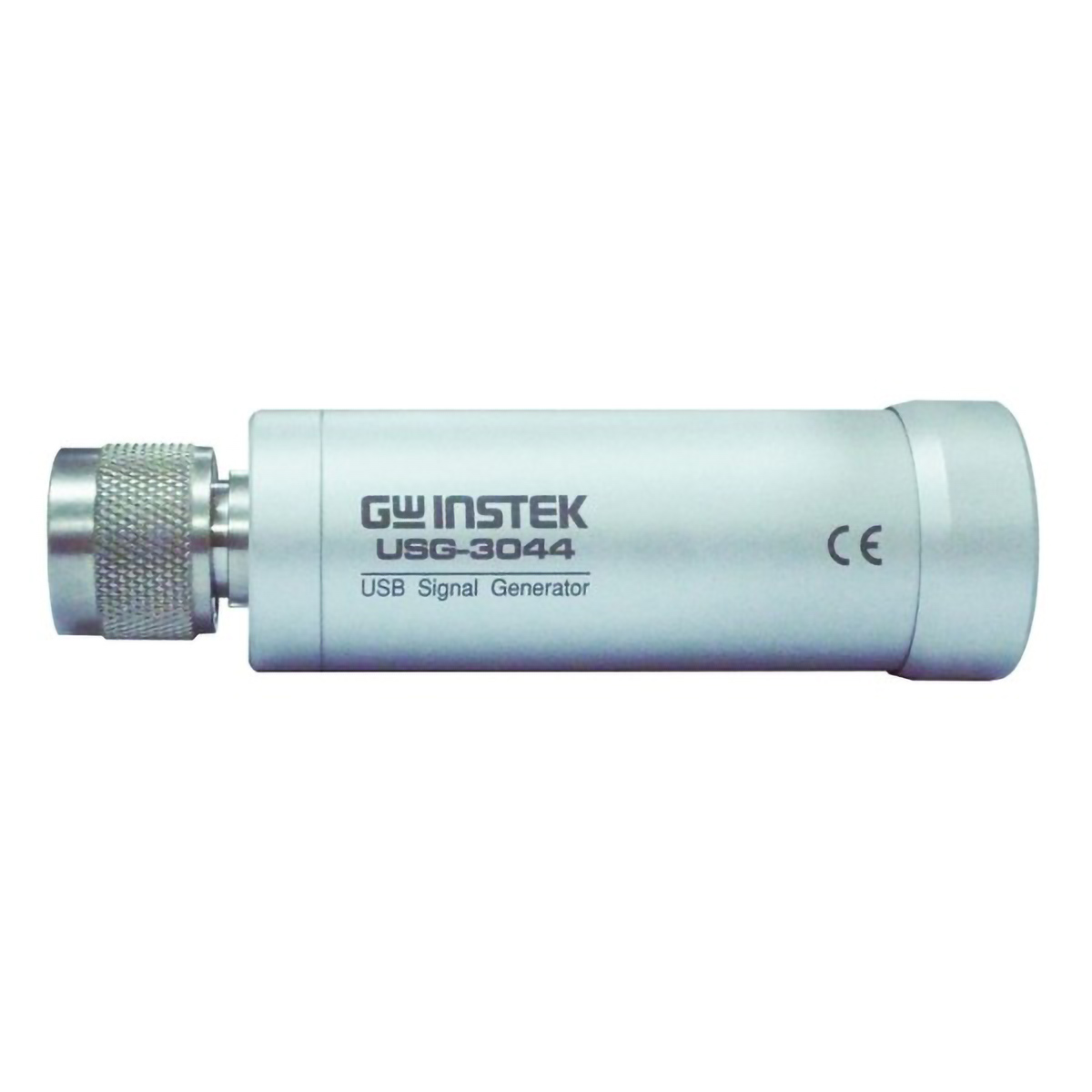

N형 커넥터가 달린 원통형 USB 신호 발생기

스칼라 측정

GSP-730과 묶어
트래킹 발생기로 구성

USG-LF44는 GSP-730 스펙트럼 분석기의 트래킹 발생기로 연결됩니다. 발생기가 주파수를 올리는 동안 분석기가 같은 주파수의 수신 레벨을 읽으므로 필터와 케이블의 통과 특성이 곡선 하나로 나타납니다.

두 장비로 측정하는 필터 통과 특성

RF 필터와 감쇠기의 통과 대역은 신호원과 수신기가 같은 주파수를 따라가야 측정됩니다. USG-LF44를 GSP-730과 Primary RF 소프트웨어로 연결하면 별도 네트워크 분석기 없이 스칼라 응답을 확인할 수 있습니다.

사용 방법

USG-LF44 Java 앱과
안드로이드 제어 순서

USG-LF44는 USB 미니 B 케이블 하나로 전원과 제어를 받으며, PC에서는 Java 기반 USG 소프트웨어로, 안드로이드에서는 USB-OTG로 연결한 USB Signal Generator 앱으로 출력 주파수와 스윕을 설정합니다. GSP-730과는 PrimaryRF 소프트웨어로 트래킹 발생기를 구성합니다.

소프트웨어·도구	하는 일
USG_GUI_v1001.jar	설치 없이 실행하는 Java PC 소프트웨어(Windows·Mac OS X·Linux). 주파수·스윕·출력 레벨 설정
USG 드라이버	Windows XP/Vista/7/8에서 COM 포트로 인식(Mac OS X·Linux는 불필요)
USB Signal Generator (Android)	Android 4.0 이상, USB-OTG 지원 기기에서 같은 기능 제어
PrimaryRF	GSP-730과 묶어 스칼라 응답 측정, CSV·PDF 저장(Windows XP/Vista/7/8)

처음 연결하는 순서

순서	할 일
1	PC에 Java 런타임을 설치하고 A–미니 B USB 케이블로 USG-LF44를 연결합니다.
2	Windows에서는 장치 관리자의 Other devices에 뜬 USB Serial Port를 Update Driver Software로 CD의 USG 드라이버에 연결하세요. PORTS (COM & LPT)에 나타나면 완료입니다.
3	CD의 USG_GUI_v1001.jar를 실행하고 Power indicator로 RF 출력을 켭니다.
4	Function Mode에서 Single Point, Continuous Sweep, Single Sweep, Hopping 중 하나를 고르고 시작·정지 주파수와 출력 레벨을 정하세요.
5	Start를 눌러 출력을 시작합니다. Single Sweep은 스윕마다 Start를 다시 누릅니다.

Windows 8에서는 드라이버 설치 전에 시작 설정에서 "Device driver signature enforcement"를 꺼야 합니다. GSP-730과 정규화(Normalize)할 때는 USG를 30분 이상 예열하세요.

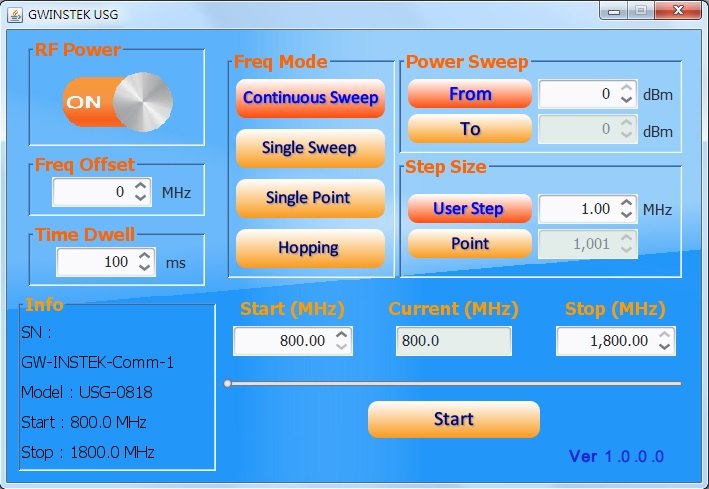

신호 발생기 제어 프로그램의 주파수 설정 화면

사양

USG-LF44 RF 신호 발생기
상세 사양

항목	사양
주파수 범위	34.5 MHz–4400 MHz · 분해능 10 kHz
출력 전력	-30 dBm ~ 0 dBm (전자식 감쇠기)
신호 종류	연속파(CW), 변조 없음
모드	고정 주파수 · 주파수 스윕 · 주파수 호핑 · 전력 스윕
위상 잡음	-107 dBc/Hz @ 100 kHz 오프셋
인터페이스·전원	USB (PC 전원, PC 제어)
소프트웨어	PC 앱 (Java; Windows · Linux · Mac OS X) · USB-OTG 안드로이드 앱
옵션	ADP-003 N–SMA 어댑터 · GTL-303 SMA 케이블
정확도 (0 dBm 출력)	±100 Hz @ 100 MHz
내부 기준 주파수	25 MHz · 에이징 ±1 ppm/년
오프셋	-50 kHz ~ 50 kHz · 10 kHz 스텝
격리	≤-75 dBc (출력 ON/OFF)
스텝 드웰	≤1000 ms · 1 ms 스텝
평탄도 (0 dBm 출력)	-1 dBm ~ 3.5 dBm (typ.)
위상 잡음 조건	캐리어 1.0 GHz · -97 dBc/Hz @ 10 kHz 오프셋 (typ.)
2차 고조파 (0 dB 감쇠)	≤-15 dBc (34.5 MHz–2 GHz, typ.) · ≤-10 dBc (2–3 GHz, typ.) · ≤-25 dBc (3–4.4 GHz, typ.)
3차 고조파 (0 dB 감쇠)	≤-5 dBc (34.5 MHz–2 GHz, typ.) · ≤-20 dBc (2–3 GHz, typ.) · ≤-40 dBc (3–4.4 GHz, typ.)
분해능 설정 관련 불요파	≤-30 dBc (분해능 1 MHz 미만, typ.)
불요파 (분해능 1 MHz 이상)	≤-65 dBc (typ.)
기본파 관련 불요파	≤-60 dBc (typ.)
출력 VSWR	1.5:1 미만 (출력 -30 dBm)
임피던스	50 Ω (nominal)
허용 DC 전압	최대 ±25 V
최대 역전력	+30 dBm (1 W)
RF 단자	N 타입 (수)
USB 단자	미니 B 타입 · USB 2.0
전원 전압·소모 전류	5 V (nominal) · 200 mA
지원 운영 체제	Windows · Linux · Mac · Android
전자파 적합성	EN 55011 class A · EN 61326-1 · EN 61326-2-1 · EN 61000-4-2 · EN 61000-4-3 · EN 61000-4-11
치수 및 무게	30 mm(W) × 103 mm(H) × 30 mm(D) · 약 100 g

활용 분야

휴대형 RF 신호원이
필요한 현장

RF 부품 시험 — 연속파를 넣고 필터와 증폭기 부품의 응답을 확인합니다.
스칼라 네트워크 측정 — GSP-730과 묶어 트래킹 발생기로 구성합니다.
전력 스윕 시험 — 주파수와 전력을 함께 바꾸며 응답 변화를 관찰합니다.
교육·연구실 — 노트북 하나로 RF 신호원을 구성합니다.
현장 점검 — 가방에 넣어 이동하며 USB로 신호를 출력합니다.

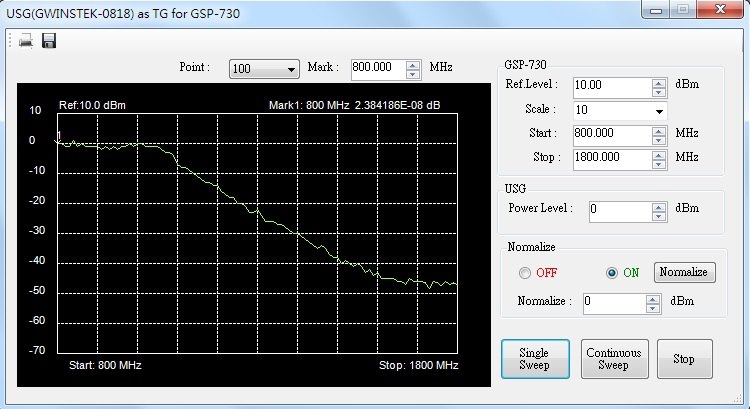

PC 프로그램의 스윕 측정 그래프 화면

선택 가이드

필요한 신호에 맞는
GW Instek 신호원

이럴 때 (현장 조건)	권장 모델	선택 이유
노트북 하나로 RF 연속파가 필요할 때	USG-LF44	USB 하나로 전원과 제어를 받는 소형 연속파 발생기라 노트북만으로 신호원을 구성합니다.
34.5 MHz–4.4 GHz 대역이 필요할 때	USG-LF44	주파수 범위가 34.5 MHz–4400 MHz이며, 10 kHz 단위로 설정합니다.
50–80 MHz 사인파나 임의 파형이 필요할 때	AFG-3051 · AFG-3081	임의 파형을 지원하는 단채널 발생기로 50–80 MHz 사인파까지 출력합니다.
변조된 신호가 필요할 때	MFG-2000 시리즈	USG-LF44는 변조 없는 연속파만 출력하므로 변조 기능을 갖춘 발생기가 맞습니다.

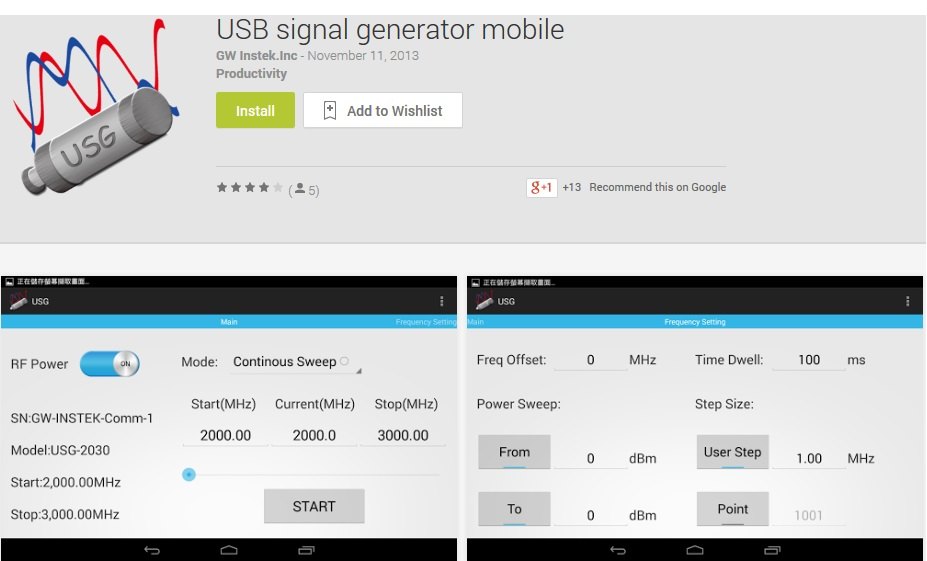

스마트폰 앱의 신호 발생기 설정 화면

구성·옵션

USG-LF44 기본 구성과
별매 어댑터

구분	품번	설명
본체	USG-LF44	34.5 MHz–4.4 GHz, 1CH RF 신호 발생기
기본 구성품	-	CD(사용 설명서, USG 소프트웨어, GSP-730 Primary RF 소프트웨어) · USB 케이블
옵션 (별매)	ADP-003	50 Ω N 타입(암)–SMA(암) 어댑터
옵션 (별매)	GTL-303	50 Ω SMA RF 케이블, 600 mm

USG-LF44와 함께 보는
신호 발생기

USG-LF44로 변조 신호도 만들 수 있습니까?
아닙니다. 변조 없는 연속파(CW)만 출력합니다.
USG-LF44는 별도 전원이 필요합니까?
아닙니다. USB로 전원을 받고 PC로 제어합니다.
USG-LF44를 스펙트럼 분석기와 함께 사용할 수 있습니까?
네, GSP-730과 Primary RF 소프트웨어를 사용하면 트래킹 발생기로 구성할 수 있습니다.
안드로이드 기기로도 제어할 수 있습니까?
네, USB-OTG 케이블로 연결한 안드로이드 앱으로 제어합니다.
USG-LF44 교정도 맡길 수 있습니까?
네, 교정 상담을 진행합니다. 교정 항목별로 (주)테솔의 KOLAS 인정 범위에 해당하는지 살펴 안내해 드립니다.
