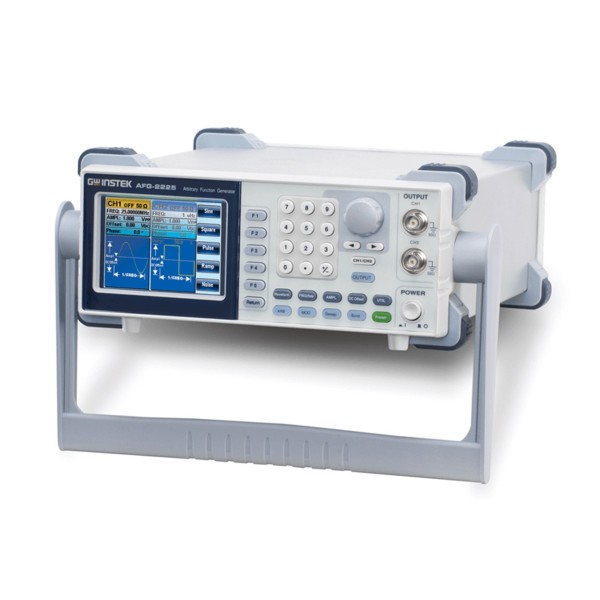

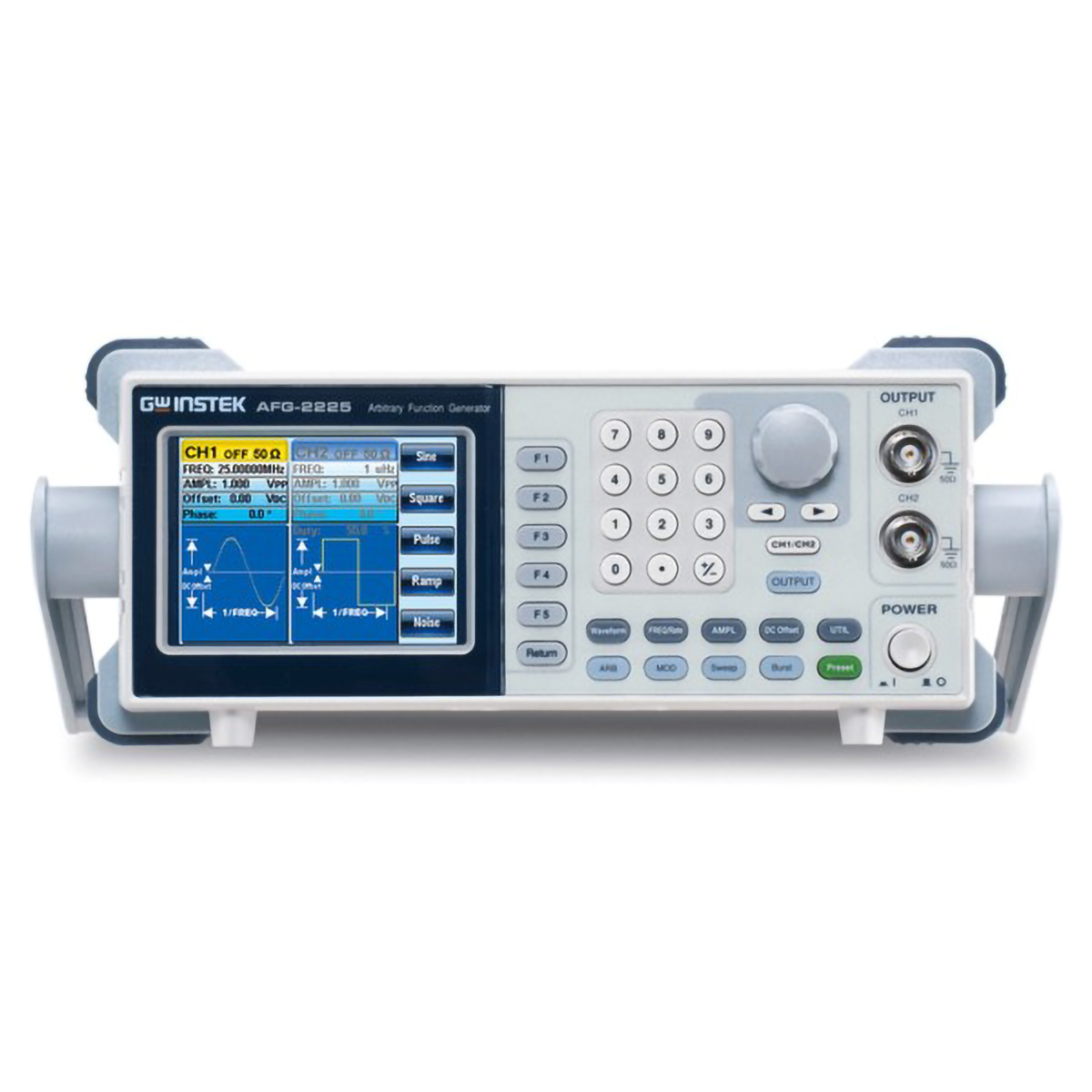

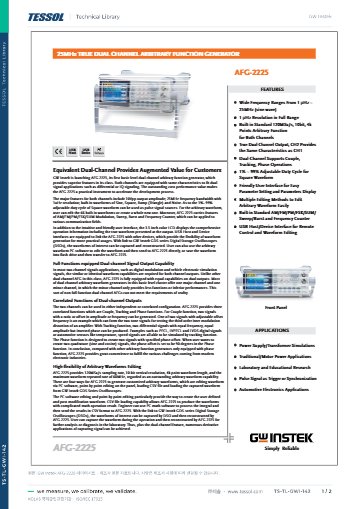

GW Instek AFG-2225는 두 채널의 주파수와 위상을 맞춰 출력하는 2채널 임의 파형 발생기(AFG)입니다. 사인·사각파 1 µHz–25 MHz와 120 MSa/s 임의 파형으로 차동 신호와 변조 회로 시험의 기준 신호를 생성합니다.
두 채널 모두 10비트·4k 포인트 임의 파형을 출력하므로, 센서 신호와 오실로스코프에서 가져온 파형을 두 채널에 동시에 재현할 수 있습니다. 위상 설정으로 사인과 코사인 같은 쌍 신호를 만들고, 내장 주파수 카운터로 150 MHz까지의 외부 신호 주파수를 별도 카운터 없이 확인합니다. (주)테솔이 국내에 공식 공급합니다.
특징
두 채널을
하나로 묶는 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 채널 결합과 추적 | 두 채널의 주파수와 진폭 관계를 묶고 한 번에 바꾸므로 비교 시험 중 설정이 어긋나지 않습니다. |

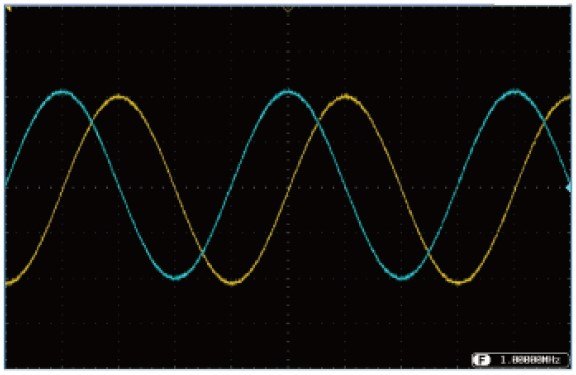

| 위상 설정 | 두 채널 사이의 위상을 지정해 사인·코사인 쌍과 차동 입력 신호를 생성합니다. |
| 임의 파형 편집 | PC 편집 소프트웨어와 CSV 파일로 작성한 파형을 불러와 실제 센서 신호에 가까운 입력을 재현합니다. |
| 변조와 스윕·버스트 | AM·FM·PM·FSK·SUM 변조와 스윕, 버스트를 내장해 별도 변조기 없이 통신 회로를 시험합니다. |
| 주파수 카운터 | 외부 신호의 주파수를 같은 장비에서 측정하므로 벤치에 올리는 장비 수가 줄어듭니다. |
| USB 호스트·디바이스 | USB 디바이스로 PC를 연결하고 USB 호스트로 GDS 오실로스코프 파형을 불러옵니다. |

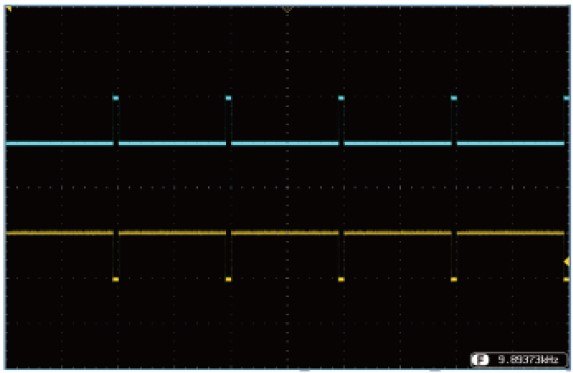

두 채널 운용
결합·추적·위상으로
두 신호를 동기화

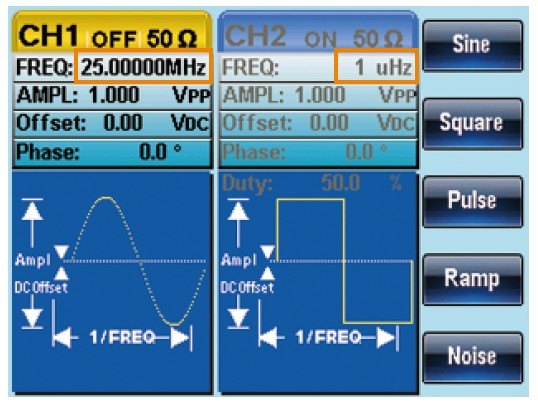

두 채널의 관계는 결합, 추적, 위상의 세 기능으로 설정합니다. 결합은 두 채널의 주파수와 진폭을 연동합니다. 추적은 한쪽 설정을 바꾸면 다른 채널이 따라 움직이게 하고, 위상은 두 채널 사이의 각도를 지정합니다.
위상 180도로 차동 입력 시험
차동 입력 회로는 두 입력이 서로 반대 위상일 때 정상 동작을 확인합니다. 한 채널을 기준으로 다른 채널의 위상을 정하고 결합을 켜면, 주파수를 바꿔도 두 신호의 관계가 유지되므로 주파수 응답을 연속으로 측정할 수 있습니다.
사용 방법
GW Instek AFG-2225
PC 연결과 파형 편집 순서

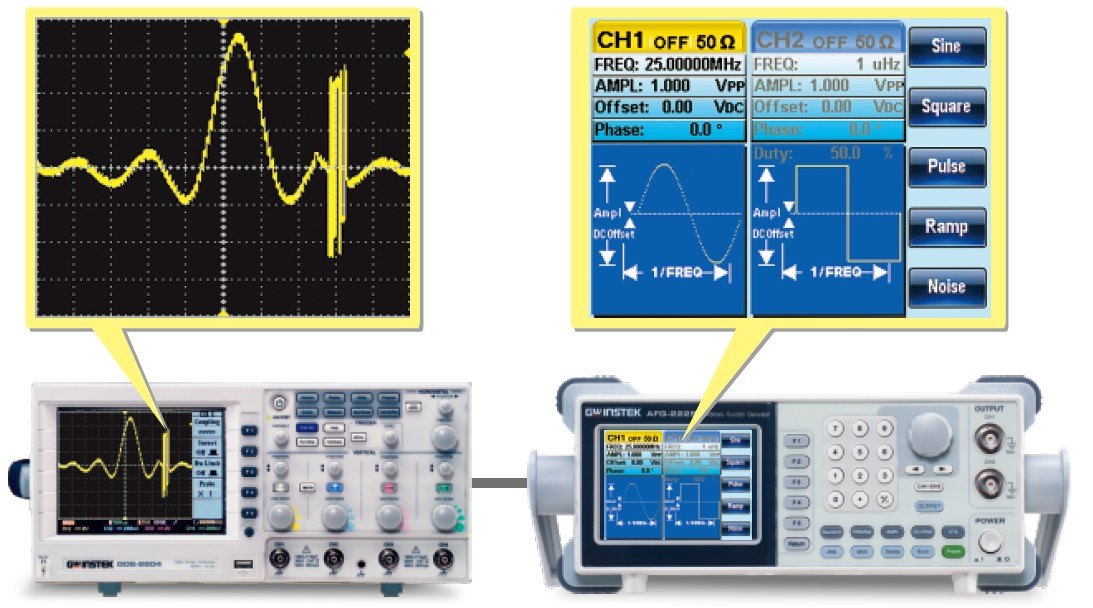

AFG-2225는 USB 디바이스 포트로 PC와 연결해 원격 제어와 임의 파형 편집을 하고, USB 호스트 포트로는 GDS-2000 오실로스코프의 파형을 불러옵니다. PC 쪽에는 Arbitrary Waveform Editing Software와 USB Driver, LabVIEW Driver가 제공됩니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Arbitrary Waveform Editing Software | 두 채널에 출력할 임의 파형 작성과 장비로 전송 |
| USB Driver (AFG-3000/2225/2000 Series) | PC가 USB로 연결한 장비를 인식하게 하는 드라이버 |
| LabVIEW Driver | LabVIEW에서 장비 원격 제어 |
| DSO Link (USB 호스트) | GDS-2000 오실로스코프의 파형을 불러와 출력 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | GW Instek의 AFG-2225 다운로드 페이지에서 USB Driver와 Arbitrary Waveform Editing Software를 내려받아 PC에 설치하세요. |

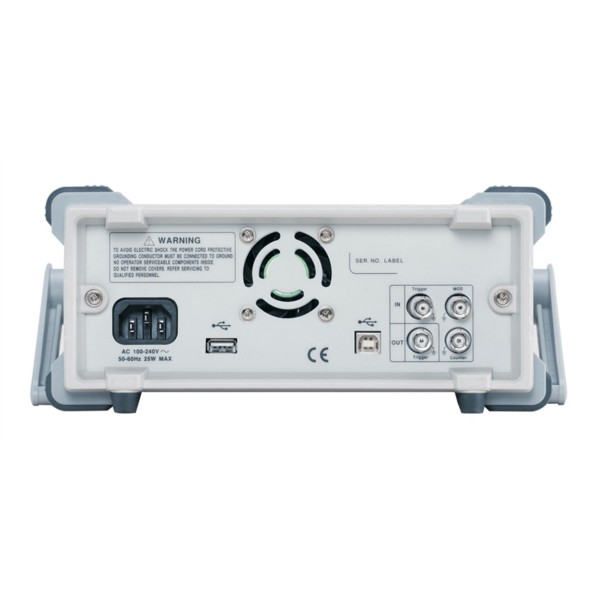

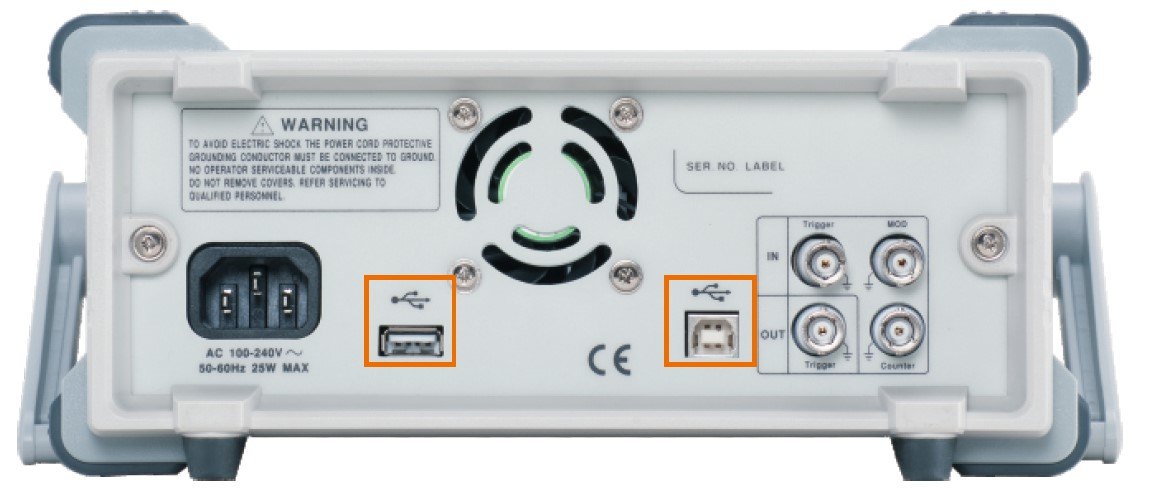

| 2 | 후면 USB 디바이스 포트와 PC를 USB 케이블(GTL-246)로 연결합니다. |

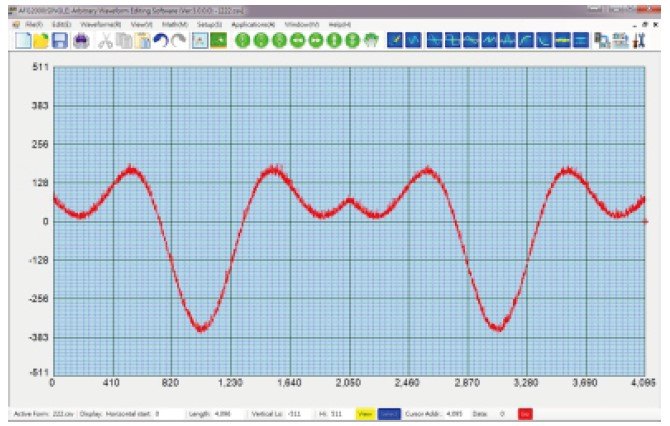

| 3 | Arbitrary Waveform Editing Software에서 파형을 작성해 장비로 전송하세요. |
| 4 | 오실로스코프 파형을 쓰려면 AFG-2225의 USB 호스트 포트를 GDS-2000의 USB B 디바이스 포트에 연결하고 DSO Link 기능으로 불러옵니다. |

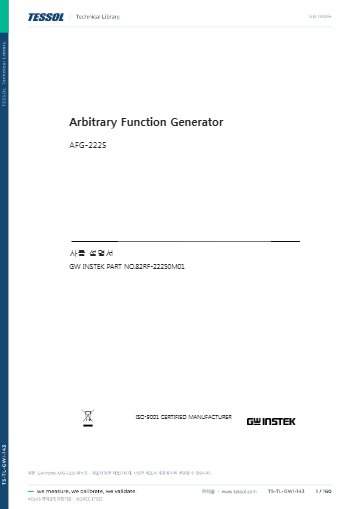

| 5 | 원격 제어 명령은 사용자 매뉴얼 REMOTE INTERFACE 장의 Establishing a Remote Connection과 Command List를 확인하세요. |
파형 편집 소프트웨어 사용법은 다운로드 페이지의 SOP for ARB Editing Software 문서에 따로 정리되어 있습니다.

사양
AFG-2225의
2채널 사양
| 항목 | 사양 |
|---|---|
| 주파수 | 사인·사각 1 µHz–25 MHz · 램프 1 MHz · 분해능 1 µHz |
| 주파수 정확도 | 안정도 ±20 ppm · 노화 연 ±1 ppm · 오차 1 mHz 이하 |
| 임의 파형 | 120 MSa/s · 10비트 · 4k 포인트 · 반복률 60 MHz · 내장 파형 66종 |
| 진폭 | 1 mVpp–10 Vpp (50 Ω, 20 MHz까지) · 20–25 MHz는 1–5 Vpp · 정확도 ±2 % of setting ±1 mVpp |
| 출력 임피던스 | 50 Ω 전형 (고정) |
| 변조 | AM · FM · PM · FSK · SUM, 스윕, 버스트, 주파수 카운터 |
| 2채널 기능 | 결합 · 추적 · 위상 |
| 인터페이스 | USB 호스트 · 디바이스 |
| 기본 파형 | 사인 · 사각 · 램프 · 펄스 · 잡음 · 임의 파형 |
| 오프셋 | ±5 Vpk (50 Ω 부하, 20 MHz 미만) · 정확도 (설정값 2 %) + 5 mV + (진폭 0.5 %) |
| 진폭 단위 | Vpp · Vrms · dBm |
| 평탄도 | ±1 % (0.1 dB), 100 kHz 이하 |
| 듀티 비율 | 1.0 % ~ 99.0 % (100 kHz 이하) |
| 대칭 비율 | 0 % ~ 100 %, 분해능 0.1 % |
| 상승·하강 시간 | 25 ns 이하 (최대 출력, 50 Ω 부하) |
| 오버슈트 | 5 % 미만 |
| 고조파 왜곡 | -55 dBc DC ~ 200 kHz (진폭 0.1 Vpp 초과) |
| 비대칭도 | 주기의 1 % + 5 ns |
| 선형성 | 피크 출력의 0.1 % 미만 |
| 보호 | 단락 회로 보호 · 과부하 시 릴레이가 출력 차단 |
| 펄스 주기 | 40 ns ~ 2000 s |
| 펄스 폭 | 20 ns ~ 1999.9 s |
| 펄스 지터 | 20 ppm + 5 ns |
| 변조 주파수 | 내부 2 mHz ~ 20 kHz · 외부 DC ~ 20 kHz |
| AM 깊이 | 0.0 % ~ 120.0 % |
| SUM 깊이 | 0.0 % ~ 100.0 % |
| 스윕 유형 | LIN · LOG |
| 스윕 시간 | 1 ms ~ 500 s |
| 버스트 카운트 | 1 ~ 65,535 사이클 · 무한 |
| 카운터 감도 | 35 mVrms ~ 30 Vrms (5 Hz ~ 150 MHz) |
| 카운터 입력 임피던스 | 1 kΩ // 1 pF |
| 카운터 분해능 | 100 nHz (1 Hz에서) |
| 디스플레이 | 3.5인치 컬러 TFT LCD |
| 전원 입력 | AC 100 ~ 240 V, 50 ~ 60 Hz · 최대 25 W |
| 치수·무게 | 266 × 107 × 293 mm · 약 2.5 kg |
| 사양 조건 | 30분 이상 예열 후 +18 °C ~ +28 °C |

활용 분야
두 신호가 필요한
시험 현장
- 차동 신호 시험 — 두 채널의 반대 위상 신호로 차동 입력 회로를 시험합니다.
- IQ 변조 신호 — 사인과 코사인 쌍으로 통신 회로의 동작을 확인합니다.
- 센서 신호 재현 — 임의 파형으로 실제 센서의 출력 형태를 입력합니다.
- GDS 파형 재생 — 오실로스코프에서 가져온 파형을 그대로 재생합니다.
- 교육 실습 — 신호 발생과 두 채널 동기의 원리를 직접 실험합니다.

선택 가이드
채널 수와 대역으로
고르는 신호원
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 채널 한 개면 충분할 때 | AFG-2005 · AFG-2012 · AFG-2025 · AFG-2105 · AFG-2112 · AFG-2125 | 단채널 AFG-2000·2100 계열입니다. |
| 두 채널과 위상 설정이 필요할 때 | AFG-2225 | AFG-2225가 2채널에 결합·추적·위상 기능을 갖추고 있습니다. |
| 절연 출력이나 30 MHz가 필요할 때 | AFG-3031 · AFG-3032 | 출력 쉘이 섀시와 절연된 AFG-3000 계열입니다. |
| 여러 채널을 한 장비로 쓸 때 | MFG-2000 시리즈 | 임의 파형·펄스·RF 채널을 모델별로 조합합니다. |

구성·옵션
AFG-2225 기본 구성과
별매 케이블
| 항목 | 내용 |
|---|---|
| 품번 | AFG-2225 (2채널 25 MHz) |
| 기본 구성품 | 퀵 스타트 가이드 · 사용 설명서 CD 1 · 전원 코드 1 · 테스트 리드 GTL-101 2개 |
| 옵션 (별매) | GTL-110 BNC–BNC RF 케이블 · GTL-246 USB 케이블 |
| PC 소프트웨어 | 임의 파형 편집 PC 소프트웨어 지원 |

관련 제품
AFG-2225와 함께 보는
신호 발생기
- GW Instek AFG-3051 / 3081 임의 파형 발생기
- GW Instek MFG-2000 시리즈 멀티채널 함수 발생기
- GW Instek USG-LF44 USB RF 신호 발생기
AFG-2225는 두 채널의 위상을 설정할 수 있습니까?
네, 위상 기능으로 두 채널 사이의 위상을 설정할 수 있습니다. 결합과 추적을 함께 사용하면 주파수를 바꿔도 관계가 유지됩니다.
AFG-2225 기본 구성품에는 무엇이 들어 있습니까?
퀵 스타트 가이드, 사용 설명서 CD, 전원 코드, GTL-101 테스트 리드 2개입니다.
AFG-2225를 PC로 제어할 수 있습니까?
네, USB 디바이스로 PC에 연결해 소프트웨어로 제어할 수 있으며 IEEE 488.2 명령도 사용할 수 있습니다.
AFG-2225의 주파수 카운터는 어느 범위까지 측정할 수 있습니까?
5 Hz ~ 150 MHz 범위입니다. 외부 신호의 주파수를 이 범위에서 측정합니다.
AFG-2225 교정도 문의할 수 있습니까?
네, 교정 상담이 가능합니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
