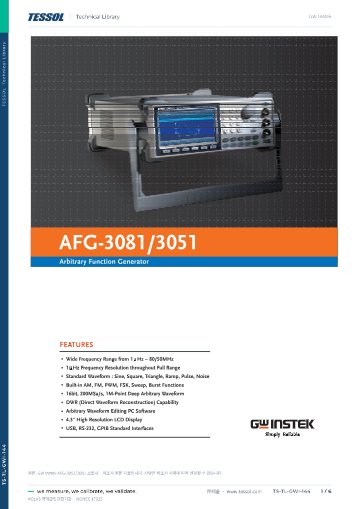

GW Instek AFG-3051/3081 임의파형 발생기 AFG-3000 시리즈

MODEL
AFG-3051/3081
브랜드
GWINSTEK

16비트로 촘촘한 임의 파형을⁣ 내는 단채널 파형 발생기

GW Instek AFG-3051 / 3081 임의 파형 발생기⁣ 사인파 범위 : 1 µHz–50 MHz⁣ 삼각파 범위 : 1 µHz–1 MHz⁣ 채널 수 : 1

견적 받기

GW Instek 한국 공식 대리점

GW Instek AFG-3051 / 3081은 사인파를 50 MHz(AFG-3051)와 80 MHz(AFG-3081)까지 출력하는 단채널 임의 파형 발생기(AFG)입니다. 200 MSa/s·16비트 임의 파형을 출력해 산업·연구·교육 현장의 신호원으로 사용합니다.

주파수는 1 µHz 단위로 설정합니다. 1M 포인트 임의 파형을 10세트까지 저장해 두면 긴 파형도 불러오기만 하면 반복 출력합니다. GDS-2000 시리즈 오실로스코프로 포착한 파형은 USB로 가져와 직접 재구성하고, CSV 파일과 PC 소프트웨어로도 편집할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

50 · 80 MHz

모델별 사인파 상한

16비트

수직 분해능

1M 포인트

파형 길이

4.3인치

480 × 272 LCD

특징

높은 대역과⁣ 세밀한 파형 편집

핵심 특징현장에서 달라지는 점
넓은 주파수 범위1 µHz부터 모델별 상한까지 한 대로 출력하므로 저주파 센서 시험부터 고주파 회로 시험까지 대응합니다.
200 MSa/s 샘플링샘플링 속도가 빨라 고주파 임의 파형도 윤곽이 무너지지 않습니다.
1M 포인트 메모리파형의 어느 구간이든 편집하고 출력해 긴 신호의 일부만 반복 시험합니다.
직접 파형 재구성GDS-2000 시리즈의 파형을 USB로 불러와 측정한 신호를 그대로 재현합니다.
네 가지 편집 방법패널, CSV, PC 소프트웨어, 오실로스코프 가운데 작업 환경에 맞는 방법으로 파형을 만듭니다.
변조·스윕·버스트AM·FM·FSK·PWM과 스윕, 버스트를 내장해 별도 변조기 없이 통신·제어 회로를 시험합니다.

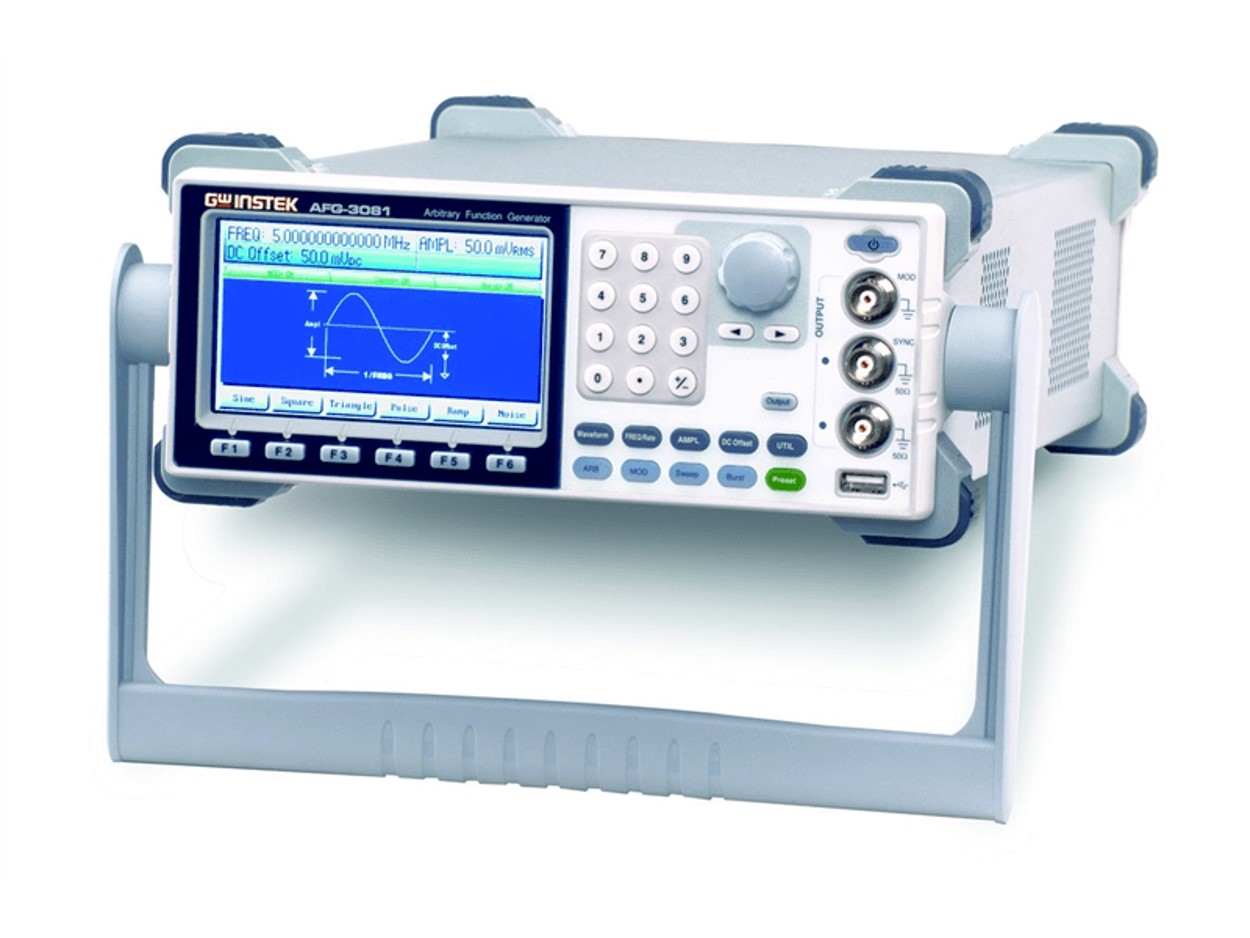

GWINSTEK AFG-3051/3081 - 컬러 표시창과 키패드가 있는 파형 발생기 전면
컬러 표시창과 키패드가 있는 파형 발생기 전면

파형 재구성

오실로스코프 파형을⁣ 그대로 재현

측정한 신호를 다시 입력해야 하는 시험에서 파형을 손으로 그리면 재현성이 떨어집니다. AFG-3051 / 3081은 GDS-2000 시리즈 오실로스코프의 파형을 USB로 읽어 임의 파형 메모리에 올립니다.

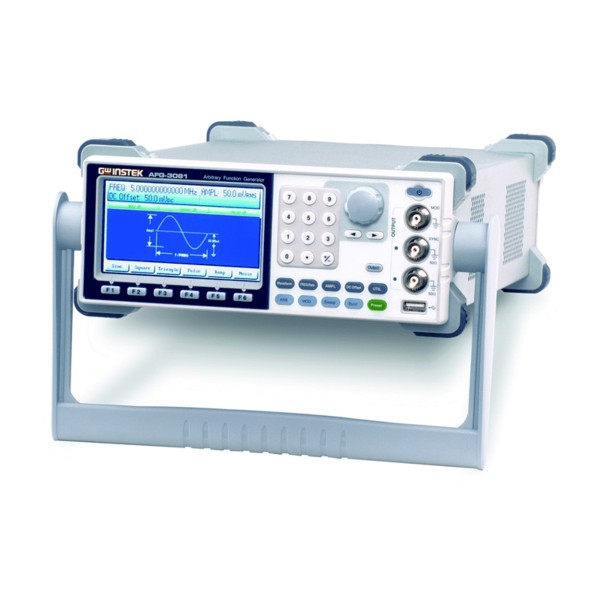

GW Instek AFG-3051/3081 임의파형 발생기 AFG-3000 시리즈 제품 사진

측정한 파형은 USB로 가져옵니다

현장에서 포착한 이상 신호를 발생기에 올리면 같은 신호를 실험실에서 반복 입력하며 회로의 반응을 비교할 수 있습니다. 가져온 파형은 패널이나 PC 소프트웨어에서 편집하고, 1M 포인트 메모리 가운데 필요한 구간만 골라 출력합니다.

사용 방법

GW Instek AFG-3051·3081⁣ GPIB·RS-232·USB 인터페이스 설정

AFG-3051·3081은 GPIB, RS-232, USB로 원격 제어하며, 사용할 인터페이스는 앞면 UTIL 메뉴에서 고릅니다. PC에서는 Arbitrary Waveform Editing Software로 임의 파형을 만들고 LabVIEW Driver로 자동 시험에 연동합니다.

소프트웨어·도구하는 일
Arbitrary Waveform Editing Software임의 파형 작성과 장비로 전송
USB Driver (AFG-3000/2225/2000 Series)USB로 연결한 장비를 PC가 인식하게 하는 드라이버
LabVIEW Driver 7.xLabVIEW에서 원격 제어
Direct Waveform Reconstruction (USB 호스트)GDS-2000 시리즈 오실로스코프 파형을 불러와 출력

처음 연결하는 순서

순서할 일
1다운로드 페이지에서 USB Driver와 Arbitrary Waveform Editing Software를 내려받아 PC에 설치하세요.
2사용할 인터페이스에 맞춰 USB 케이블(GTL-246), RS-232C 케이블(GTL-232), GPIB 케이블(GTL-248) 중 하나로 PC와 연결합니다.
3앞면에서 UTIL 키를 누르고 F2 (Interface)를 선택하세요.
4GPIB는 F1 (GPIB) → F1 (Address)에서 주소(1~30)를 넣고 F5 (Done)로 확정하고, RS-232는 F2 (RS-232)에서 통신 속도(9600·19200·38400·57600·115200)와 패리티·비트 설정을 고릅니다.
5USB로 제어할 때는 F3 (USB)를 선택한 뒤 PC 프로그램에서 접속해 장비 응답을 확인하세요.

1M 포인트 임의 파형을 2진 형식으로 내려받을 때 GPIB·RS-232C는 약 189초, USB 장치 연결은 약 34초가 걸리므로 긴 파형을 자주 바꾸는 시험은 USB로 연결하는 편이 빠릅니다.

사양

2개 모델 비교와⁣ 공통 사양

항목AFG-3051AFG-3081
사인파 범위1 µHz–50 MHz1 µHz–80 MHz
삼각파 범위1 µHz–1 MHz1 µHz–1 MHz
채널 수11

시리즈 공통 사양

항목사양
모델AFG-3051 (50 MHz) · AFG-3081 (80 MHz) 사인
임의 파형200 MSa/s · 16비트 · 1M 포인트 · 반복률 100 MHz
주파수 안정도±1 ppm (0 – 50 °C) · ±0.3 ppm (18 – 28 °C) · 노화 연 ±1 ppm
진폭10 mVpp–10 Vpp (50 Ω) · 정확도 ±1 % of setting ±1 mVpp (1 kHz, 10 mVpp 초과)
고조파 왜곡 (사인)-60 dBc DC–1 MHz (<3 Vpp) · -45 dBc 1–5 MHz · -30 dBc 5–80 MHz (>3 Vpp)
인터페이스GPIB · RS-232 · USB
디스플레이·크기4.3인치 LCD · 265 × 107 × 374 mm · 약 4 kg
진폭 (개방 회로, HighZ)20 mVpp–20 Vpp
기본 파형Sine · Square · Triangle · Ramp · Pulse · Noise · DC · Sin(x)/x · Exponential Rise · Exponential Fall · Negative Ramp
메모리10세트 · 세트당 1M 포인트
주파수 분해능1 µHz
진폭 분해능0.1 mV 또는 4디지트
오프셋 범위±5 Vpk (50 Ω) · ±10 Vpk (개방 회로)
오프셋 정확도(설정값 1 %) + 2 mV + (진폭 0.5 %)
평탄도±1 %(0.1 dB) <10 MHz · ±2 %(0.2 dB) 10–50 MHz · ±10 %(0.9 dB) 50–70 MHz · ±20 %(1.9 dB) 70–80 MHz
파형 출력 임피던스50 Ω 고정 · 출력 차단 시 >10 MΩ
보호단락 회로 보호 · 과부하 시 릴레이로 출력 차단
SYNC 출력 임피던스50 Ω (nominal)
THD<0.2 % + 0.1 mVrms (DC–20 kHz)
불요파-60 dBc DC–1 MHz · -50 dBc 1–20 MHz · -50 dBc + 6 dBc/octave 1–80 MHz
위상 잡음<-65 dBc (typ., 10 MHz, 30 kHz 대역) · <-47 dBc (typ., 80 MHz, 30 kHz 대역)
구형파 상승·하강 시간≤8 ns
듀티 비율20–80 % (≤25 MHz) · 40–60 % (25–50 MHz) · 50 % 고정 (50–80 MHz)
오버슈트<5 %
지터0.01 % + 525 ps (<2 MHz) · 0.1 % + 75 ps (>2 MHz)
펄스 폭8 ns–1999.9 s
주기20 ns–2000 s
AM · FM · PWM 변조 주파수2 mHz–20 kHz
AM 깊이0.0–120.0 %
FSK 변조 주파수2 mHz–100 kHz
Sweep 시간1 ms–500 s · LIN/LOG
Burst 카운트1–1000000 사이클 · Infinite
외부 변조 입력±5 V 풀스케일 · 10 kΩ · DC–20 kHz
트리거 최대 주파수1 MHz
구성 시간주파수 변경 24 ms · 진폭 변경 50 ms · 오프셋 변경 50 ms · 변조 변경 <200 ms
ARB 다운로드 (1M 포인트)189 s (GPIB · RS-232C, 2진) · 34 s (USB 장치, 2진) · 70 s (USB 호스트, ASCII)
AC 입력 전원AC 100–240 V · 50–60 Hz · 65 VA

활용 분야

변조 신호와⁣ 파형 재현 시험

  • 모터·LED 제어 — PWM으로 회전 속도와 밝기를 바꾸며 시험합니다.
  • 디지털 회로 시험 — 구형파와 펄스, FSK로 신호를 만들어 입력합니다.
  • 통신·원격 측정 — FSK와 BFSK 변조 신호로 수신부를 시험합니다.
  • 연구·교육 — 스윕과 버스트로 회로 응답을 관찰합니다.
  • 오실로스코프 연동 — 측정한 파형을 불러와 편집하고 다시 출력합니다.

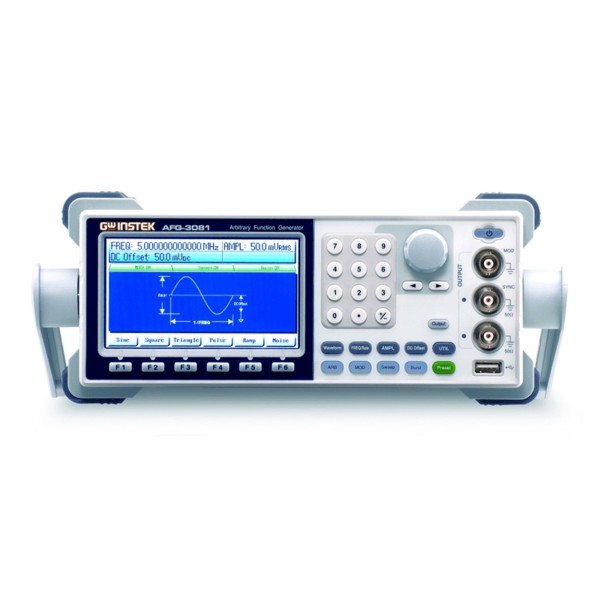

GWINSTEK AFG-3051/3081 - 표시창과 조작부, 출력 단자가 보이는 전면부
표시창과 조작부, 출력 단자가 보이는 전면부

선택 가이드

대역과 채널 수별⁣ 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
사인파 50 MHz면 충분할 때AFG-3051사인파 상한 50 MHz 단채널 모델입니다.
사인파 80 MHz까지 필요할 때AFG-3081사인파 상한 80 MHz 단채널 모델입니다.
2채널 신호가 필요할 때AFG-3022 · AFG-3032 또는 AFG-22252채널 모델이며 결합·위상 기능을 갖춥니다.

구성·옵션

AFG-3000 기본 구성과⁣ 별매 케이블

구분품번설명
본체AFG-308180 MHz 1CH 임의 파형 발생기
본체AFG-305150 MHz 1CH 임의 파형 발생기
기본 구성품GTL-110테스트 리드 1개
기본 구성품-퀵 스타트 가이드 · 사용 설명서 CD · 전원 코드
옵션 (별매)GTL-232RS-232C 케이블
옵션 (별매)GTL-246USB 케이블, USB 2.0, A–B 타입, 4P
옵션 (별매)GTL-248GPIB 케이블, 2000 mm
옵션 (별매)GTL-250GPIB 케이블, 이중 차폐, 600 mm
옵션 (별매)GTL-251USB–GPIB 어댑터, GPIB-USB-HS, USB 2.0, 2000 mm

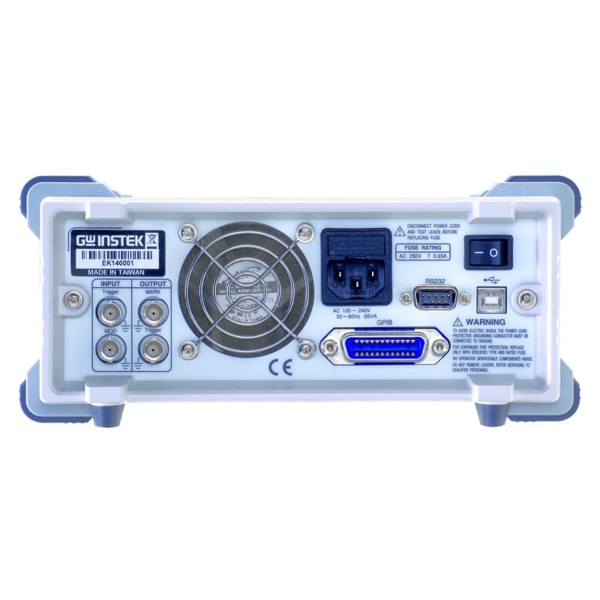

GWINSTEK AFG-3051/3081 - 전원 단자와 통신 커넥터가 있는 후면부
전원 단자와 통신 커넥터가 있는 후면부
