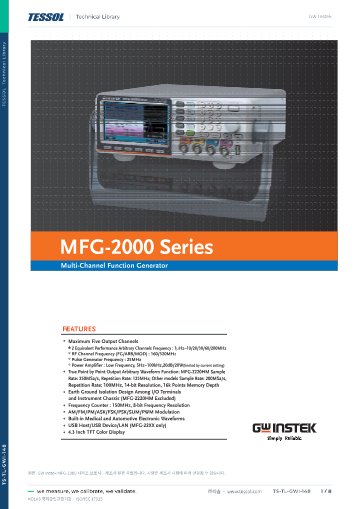

제품 자료: 브로셔

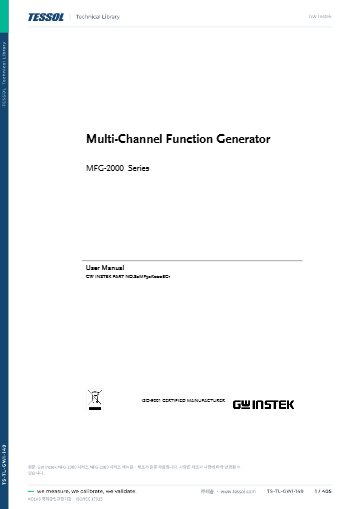

MFG-2000 시리즈 매뉴얼

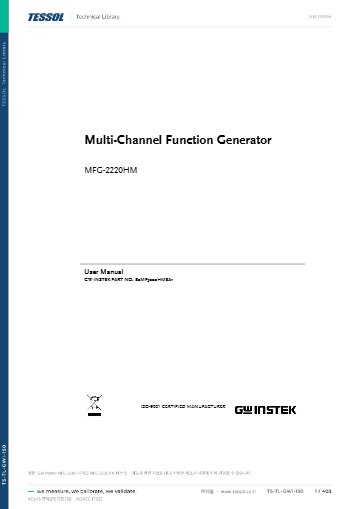

MFG-2220HM 매뉴얼

종합 카달로그

제품문의 구매하기

필요한 출력 조합을 골라
한 대에 담는 함수 발생기

GW Instek MFG-2000 멀티채널 함수 발생기

견적 받기

GW Instek MFG-2000 시리즈는 임의 파형 채널, 25 MHz 펄스 발생기, RF 채널, 저주파 파워 앰프를 모델별로 조합해 최대 5개 출력을 한 대에 담는 멀티채널 함수 발생기(Multi-Channel Function Generator) 시리즈입니다. 10개 모델 가운데 시험에 맞는 구성을 고르면 복합 신호 시험의 기준 신호를 한 대에서 만들 수 있습니다.

임의 파형 채널은 200 MSa/s·14비트로 파형을 만들며, 출력 단자와 섀시 사이가 접지 절연되어 부동 회로 시험에도 연결할 수 있습니다. RF 채널은 160 MHz와 320 MHz 모델로 나뉘고, 파워 앰프 모델은 8 Ω 부하에 최대 출력을 공급합니다. 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

최대 5채널

모델별 출력 조합

14비트

임의 파형 수직 분해능

±42 Vpk

접지 대비 절연 전압

10개 모델

ARB 1채널 6종 · 2채널 4종

특징

MFG-2000의 출력 종류를
모델별로 조합

핵심 특징	현장에서 달라지는 점
모델별 출력 조합	임의 파형, 펄스, RF 채널을 필요한 만큼 골라 담으므로 시험에 사용하지 않는 채널 비용을 줄입니다.
14비트 임의 파형	16k 포인트 파형을 점 단위로 출력해 센서와 진동 신호를 세밀하게 재현합니다.
25 MHz 펄스	펄스 발생기가 있어 디지털 회로와 구동 회로 시험에 펄스 신호를 입력할 수 있습니다.
RF 채널	160 MHz와 320 MHz RF 채널을 모델에 따라 골라 IQ 변조 신호를 구성합니다.
저주파 파워 앰프	일부 모델은 저주파 신호를 증폭해 진동 시험용 가진기를 직접 구동합니다.
DWR·AWES 파형 도구	GDS 오실로스코프 파형을 가져와 재구성하고 편집 소프트웨어로 임의 파형 세그먼트를 출력합니다.

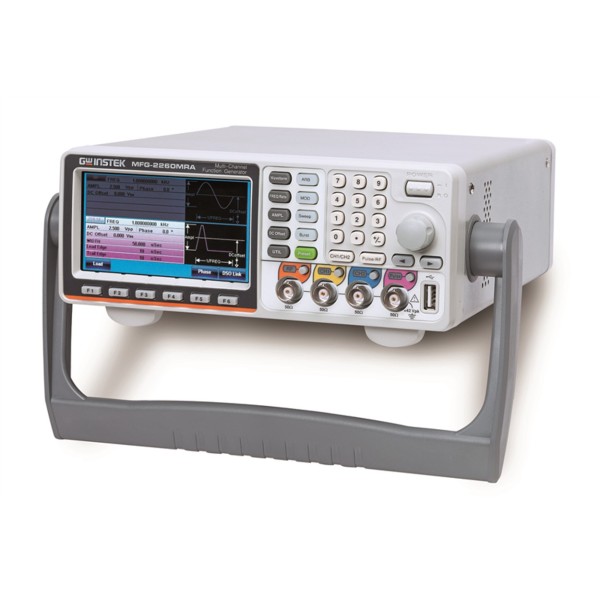

컬러 화면과 키패드, 출력 단자가 있는 파형 발생기

모델 구성

채널과 증폭 조합에
맞는 모델 선택

모델은 ARB 채널 수, RF 채널, 파워 앰프의 조합으로 나뉩니다. ARB 채널이 두 개인 모델은 22XX 계열이며 LAN 포트는 이 계열에만 있습니다.

파워 앰프 모델로 구성하는 진동 시험

저주파 진동 시험은 파형을 만든 뒤 가진기를 구동할 증폭 단계가 따로 필요합니다. 파워 앰프 모델(MFG-2120MA, 2260MFA, 2260MRA)은 100 kHz 저주파까지 8 Ω 부하에 사각파 기준 출력을 공급하므로 발생기와 앰프가 한 대로 합쳐집니다.

사용 방법

MFG-2000 임의 파형 편집과
USB·LAN 연결 순서

MFG-2000 시리즈는 USB 디바이스 포트로 PC와 연결하며 MFG-22XX 모델은 LAN도 사용합니다. Arbitrary Waveform Editing Software로 임의 파형을 만들어 본체로 보내고, 자동화에는 LabVIEW Driver를 사용할 수 있습니다.

소프트웨어·도구	하는 일
Arbitrary Waveform Editing Software	임의 파형 작성·편집과 본체 전송(AFG 전 시리즈·MFG-2000 공용)
USB Driver (MFG-2000 series)	USB 연결 시 PC에서 COM 포트로 인식
LabVIEW Driver (MFG-2000 Series)	LabVIEW 원격 제어 프로그램 작성

처음 연결하는 순서

순서	할 일
1	본체에서 UTIL 키 → Interface → USB를 선택합니다. MFG-21XX는 같은 메뉴에서 Baud Rate도 설정합니다.
2	MFG-22XX를 LAN으로 쓸 때는 UTIL → Interface → LAN에서 DHCP, AutoIP 또는 Manual로 IP Addr, NetMask, GateWay를 정하세요.
3	A-B 타입 USB 케이블(GTL-246)로 후면 USB 디바이스 포트와 PC를 연결하고 USB Driver를 설치합니다.
4	Windows 장치 관리자에서 본체에 할당된 COM 포트 번호를 확인하세요.
5	Arbitrary Waveform Editing Software를 실행해 USB, LAN, GPIB 중 연결 방식을 고르고 Setup> Config I/O>Option에서 COM 포트를 확인합니다.
6	MaxEditLength 안에서 샘플 레이트와 길이를 정해 파형을 만든 뒤 From wave, To instrument, Output 범위를 지정해 본체로 보냅니다.

편집 화면의 주파수는 샘플 레이트를 포인트 수로 나눈 값(Sample Rate/Points)입니다. 파형 길이와 샘플 레이트를 정할 때 함께 확인하세요.

사양

MFG-2000 10개 모델
비교와 공통 사양

항목	MFG-2110 · 2120 · 2130M	MFG-2120MA	MFG-2160MF	MFG-2160MR	MFG-2230M · 2260M	MFG-2260MFA	MFG-2260MRA
ARB 채널 수	1	1	1	1	2	2	2
RF 채널	해당 없음	해당 없음	160 MHz	320 MHz	해당 없음	160 MHz	320 MHz
저주파 파워 앰프	미지원	지원	미지원	미지원	미지원	지원	지원
LAN	미지원 (USB)	미지원 (USB)	미지원 (USB)	미지원 (USB)	지원	지원	지원
기본 테스트 리드	GTL-101 1개	GTL-101 1개	GTL-101 1개	GTL-101 1개	GTL-101 2개 · GTL-110 2개	GTL-101 2개 · GTL-110 2개	GTL-101 2개 · GTL-110 2개

시리즈 공통 사양

항목	사양
모델	MFG-2110 · 2120 · 2120MA · 2130M · 2160MF · 2160MR (ARB 1채널) · 2230M · 2260M · 2260MFA · 2260MRA (ARB 2채널)
ARB 채널	10 / 20 / 30 / 60 MHz (모델별) · 200 MSa/s · 14비트 · 16k 포인트
주파수 (사인·사각·삼각)	사인 60 MHz까지 · 사각 25 MHz까지 · 삼각·램프 1 MHz · 분해능 1 µHz · 안정도 ±20 ppm
진폭	1 mVpp–10 Vpp (50 Ω) · 정확도 ±2 % of setting ±1 mVpp
펄스 발생기	25 MHz
RF 채널	160 MHz (…MF / …MFA) · 320 MHz (…MR / …MRA)
파워 앰프	저주파 100 kHz, 출력 20 W (MFG-2120MA · 2260MFA · 2260MRA)
인터페이스·크기	USB (LAN은 MFG-22XX만) · 4.3인치 TFT · 266 × 107 × 293 mm, 약 2.5 kg
기본 파형	사인 · 사각 · 삼각 · 램프 · 임의 파형
출력 채널 수	1 ~ 5채널 (모델별)
ARB 반복률	100 MHz
사인 고조파	-60 dBc DC ~ 200 kHz (진폭 0.1 Vpp 초과)
사각파 상승·하강 시간	15 ns 미만
펄스 발생기 범위	1 µHz ~ 25 MHz
RF 채널 진폭	1 mVpp ~ 2 Vpp (…MF) · 1 mVpp ~ 1 Vpp (…MR)
파워 앰프 출력	20 W (8 Ω 부하, 사각파)
절연 전압	접지 대비 ±42 Vpk (DC + AC 피크)
외부 DC 바이어스	외부 전원 사용 시 ±42 Vpk까지
변조	AM · FM · PM · ASK · FSK · PSK · SUM · PWM
주파수 카운터	150 MHz · 8비트
LAN (MFG-22XX)	TCP/IP 포트 1026 (PLC 연결)
디스플레이 해상도	480 × 272
전원 입력	AC 100 ~ 240 V, 50 ~ 60 Hz
소모 전력	30 W · 전력 증폭 채널 포함 시 80 W

활용 분야

복합 신호가 필요한
시험 현장

다중 신호 시험 — 여러 출력을 한 장비에서 동시에 구성합니다.
IQ 변조 신호 — RF 채널로 IQ 변조 신호를 구성합니다.
진동 시뮬레이션 — 저주파 진동 파형을 증폭해 가진기에 입력합니다.
자동차 센서 시험 — DC 바이어스를 더해 센서 신호를 재현합니다.
연구·교육 — 과학 연구와 교육 실습의 신호원으로 사용합니다.

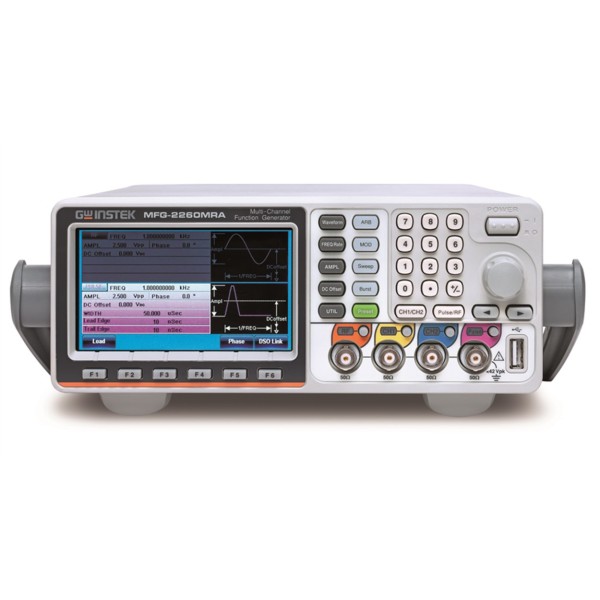

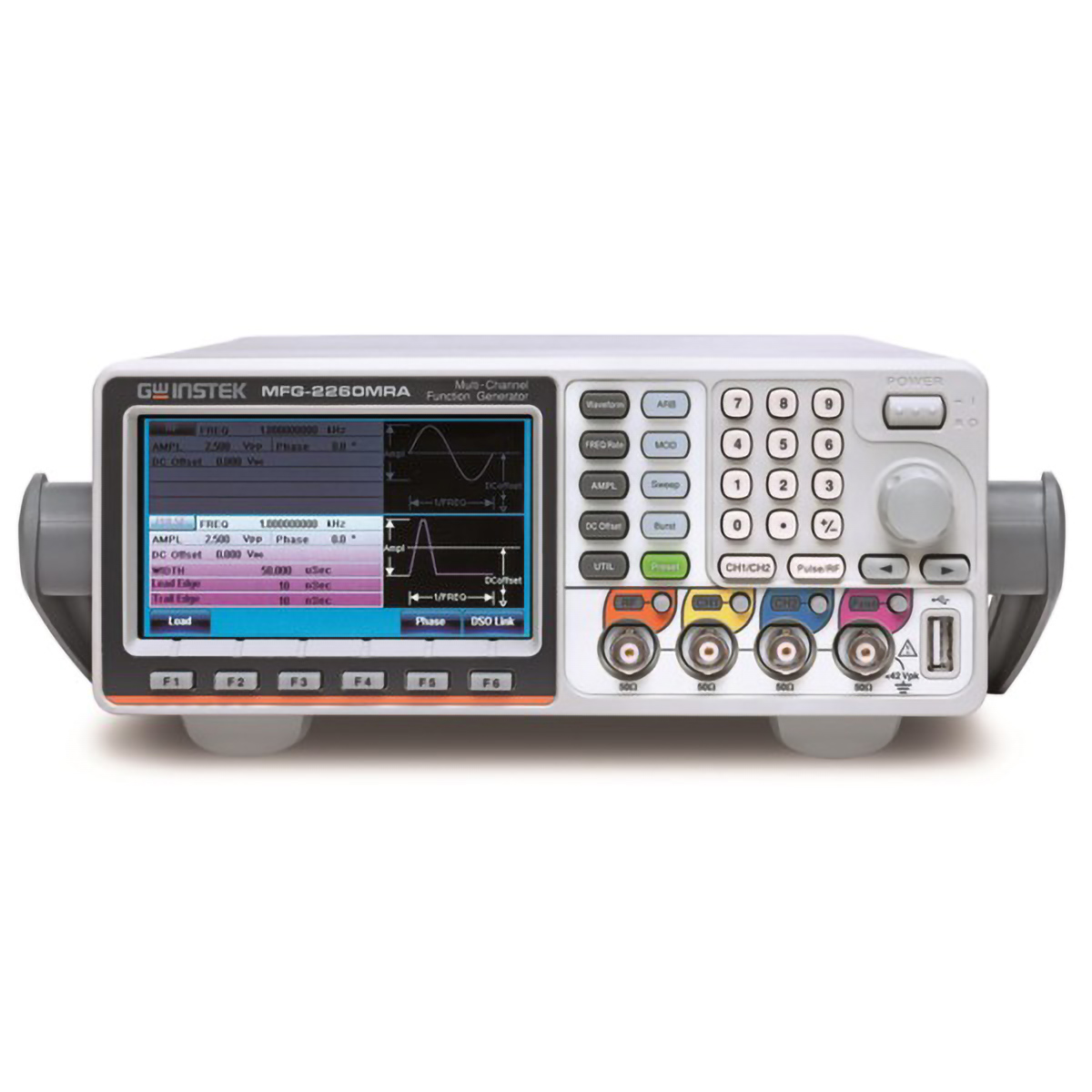

파형 화면과 채널 출력 단자가 보이는 발생기 정면

선택 가이드

채널 수와 출력 종류로
고르는 MFG-2000

이럴 때 (현장 조건)	권장 모델	선택 이유
ARB 채널 한 개면 될 때	MFG-2110 · 2120 · 2130M · 2160MF · 2160MR	ARB 1채널 계열로, USB 인터페이스로 연결해 단일 채널 시험에 맞습니다.
ARB 채널 두 개가 필요할 때	MFG-2230M · 2260M · 2260MFA · 2260MRA	ARB 2채널 계열이라 두 채널을 함께 출력하고, LAN 원격 제어도 지원합니다.
저주파 대출력이 필요할 때	MFG-2120MA · 2260MFA · 2260MRA	파워 앰프를 내장해 8 Ω 부하에 저주파 대출력을 공급하므로 별도 앰프 없이 가진기를 구동합니다.
RF 160 MHz가 필요할 때	MFG-2160MF · 2260MFA	160 MHz RF 채널을 갖춰 IQ 변조 신호를 구성할 수 있습니다.
RF 320 MHz가 필요할 때	MFG-2160MR · 2260MRA	320 MHz RF 채널로 더 높은 대역의 RF 신호를 구성합니다.

구성·옵션

모델별 기본 구성과
별매 케이블

항목	내용
품번 (ARB 1채널)	MFG-2110 · 2120 · 2120MA · 2130M · 2160MF · 2160MR
품번 (ARB 2채널)	MFG-2230M · 2260M · 2260MFA · 2260MRA
기본 구성품	테스트 리드 GTL-101 1개 (MFG-21xx) · GTL-101 2개와 GTL-110 2개 (MFG-22xx)
옵션 (별매)	GTL-246 USB 케이블 (A–B 타입)
소프트웨어	AWES 임의 파형 편집 소프트웨어 지원

MFG-2000과 함께 구성하는
시험 장비

MFG-2000 시리즈 모델은 어떻게 고릅니까?
ARB 채널 수와 펄스 발생기, RF 채널(160 MHz 또는 320 MHz), 파워 앰프 유무로 고르세요. 조건별 권장 모델은 선택 가이드 표에 정리되어 있습니다.
MFG-2000은 섀시와 입출력이 절연됩니까?
네, 입출력 단자와 장비 섀시 사이가 접지 절연되며 접지 대비 ±42 Vpk까지 견딥니다.
MFG-2000 가운데 파워 앰프가 있는 모델은 무엇입니까?
MFG-2120MA, MFG-2260MFA, MFG-2260MRA 세 모델입니다. 100 kHz 저주파까지 8 Ω 부하에 출력을 공급합니다.
MFG-2000을 LAN으로 제어할 수 있습니까?
네, MFG-22XX 모델은 LAN을 지원합니다. MFG-21XX 모델은 USB로 연결합니다.
MFG-2000 교정도 맡길 수 있습니까?
네, 교정 상담을 진행합니다. 교정할 항목이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
