GW Instek AEL-5000 프로그래머블 AC/DC 전자부하

MODEL: AEL-5000
브랜드: GWINSTEK

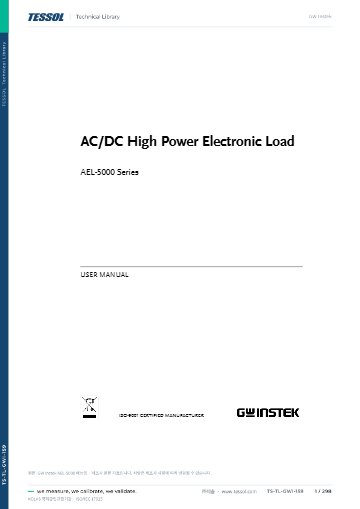

제품 자료: 메뉴얼

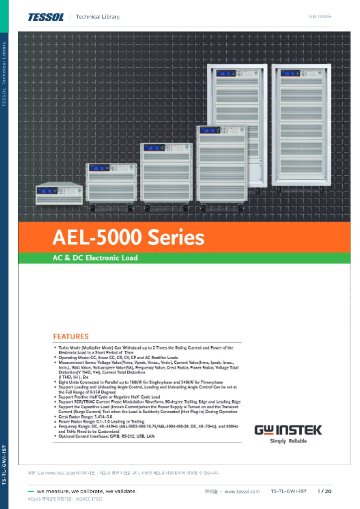

데이터시트

종합 카달로그

제품문의 구매하기

UPS·인버터 출력을 받아
시험하는 AC/DC 전자로드

GW Instek AEL-5000 시리즈 AC/DC 전자로드

견적 받기

GW Instek AEL-5000은 DC와 40~440 Hz AC를 입력받는 1875~22,500 W 프로그래머블 AC/DC 전자로드입니다. 20개 모델이 350·425·480 Vrms 전압 등급으로 나뉘며 UPS와 인버터, AC 전원 장치 시험에 적합합니다.

Vrms, Arms, W, VA, CF, PF와 THD를 함께 측정해 비선형 부하 특성까지 읽을 수 있고, 단상 8대 병렬로 180 kW, 3상 구성으로 최대 540 kW까지 확장할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

1875~22,500 W

20개 모델

DC · 40~440 Hz

CC · CP 동작 주파수

540 kW

3상 병렬 최대

2배

터보 전류 · 전력, 1초

특징

AC·DC 시험과
비선형 부하 재현

핵심 특징	현장에서 달라지는 점
AC와 DC 동시	DC와 40~440 Hz AC를 한 대로 시험합니다.
AC 정류기 부하	UPS와 태양광 인버터 시험에 맞춘 부하 모드를 지원합니다.
위상 제어 파형	SCR·TRIAC 위상 제어 파형으로 비선형 부하를 재현합니다.
터보 모드	1초 동안 전류와 전력을 2배까지 높여 시험합니다.
돌입 전류 시험	용량성 부하의 돌입 전류와 핫 플러그 과도 전류를 시험합니다.
보호 기능	OVP·OCP·OPP·OTP로 장치와 시험 대상을 보호합니다.
대역폭 조정	부하의 반응 속도에 맞춰 대역폭을 조정합니다.
마스터 제어	마스터 유닛만 조작하면 슬레이브가 부하를 나누어 맡습니다.

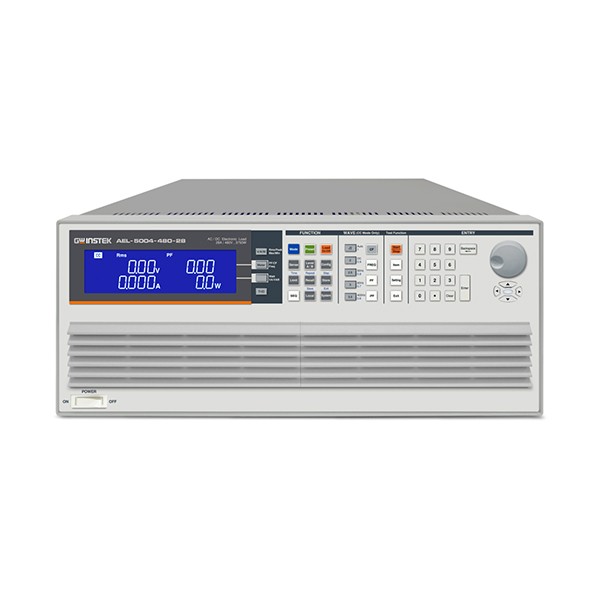

LCD 화면과 키패드, 방열 그릴이 있는 전자부하 전면

AC 부하 시험

정류기 부하와
위상 제어 파형

AC 정류기 부하는 IEC 62040-3과 IEC 61683 시험 사양을 기준으로 UPS와 인버터 출력의 비선형 부하를 재현합니다. 파고율 1.414~5.0, 역률 0.1~1.0 선행 또는 후행 조건을 설정해 실제 부하에 가까운 전류 파형을 생성합니다.

위상 제어 모드는 로딩과 언로딩 각도를 0~359°로 조정하고, 양 또는 음의 반주기를 선택해 부하를 인가합니다. 90° 선행·후행의 SCR·TRIAC 위상 변조 파형도 지원합니다.

비선형 부하에서 역률과 THD 판독

Vrms, Arms, W, VA, CF, PF와 THD, VTHD, ITHD, Ipeak를 함께 표시하므로 정류기 부하를 걸었을 때 전원의 왜곡과 역률 변화를 한 화면에서 확인합니다.

사용 방법

GW Instek AEL-5000
인터페이스 카드와 PC 소프트웨어 준비

AEL-5000은 GPIB, RS-232, USB, LAN 인터페이스 카드(PEL-022~PEL-025, PEL-030) 중 하나를 장착해 PC와 연결합니다. PC 쪽에는 AEL-5000 Series PC Software와 USB·LAN 드라이버, LabVIEW Driver가 제공됩니다.

소프트웨어·도구	하는 일
AEL-5000 Series PC Software	PC에서 전자 부하 원격 제어
USB Driver (AEL-5000/PEL-500/PEL-5000C/PEL-5000G)	USB 카드로 연결한 장비를 PC가 인식하게 하는 드라이버
LAN Driver (PEL-5000C, AEL-5000)	Windows 7/8/10용과 Windows XP용 LAN 드라이버
LabVIEW Driver	LabVIEW 2009용 원격 제어 드라이버

처음 연결하는 순서

순서	할 일
1	사용할 통신 방식에 맞는 인터페이스 카드(PEL-022 GPIB, PEL-023 RS-232, PEL-024 LAN, PEL-025 USB, PEL-030 GPIB+RS-232)를 장착합니다.
2	다운로드 페이지에서 해당 드라이버와 AEL-5000 Series PC Software를 내려받아 설치하세요.
3	GPIB나 RS-232로 연결할 때는 앞면 패널에서 UP, DOWN 키로 GPIB 주소(1~30)나 BAUD RATE를 PC 설정과 맞춥니다.
4	케이블을 연결하고 PC 소프트웨어에서 접속하면 앞면 REM 표시가 켜지고 패널 수동 조작이 무효가 됩니다.
5	패널로 다시 조작하려면 LOCAL 키를 눌러 REMOTE 모드를 빠져나오세요.

원격 제어 중에는 패널 수동 조작이 무효가 되므로, 시험 도중 설정을 손으로 바꿔야 하면 LOCAL 키로 먼저 REMOTE 모드를 해제하세요.

사양

20개 모델과
시리즈 공통 사양

모델	전압 등급	전류	전력
AEL-5002-350-18.75	350 V	18.75 A	1875 W
AEL-5003-350-28	350 V	28 A	2800 W
AEL-5004-350-37.5	350 V	37.5 A	3750 W
AEL-5006-350-56	350 V	56 A	5600 W
AEL-5008-350-75	350 V	75 A	7500 W
AEL-5012-350-112.5	350 V	112.5 A	11250 W
AEL-5015-350-112.5	350 V	112.5 A	15000 W
AEL-5019-350-112.5	350 V	112.5 A	18750 W
AEL-5023-350-112.5	350 V	112.5 A	22500 W
AEL-5002-425-18.75	425 V	18.75 A	1875 W
AEL-5003-425-28	425 V	28 A	2800 W
AEL-5004-425-37.5	425 V	37.5 A	3750 W
AEL-5006-425-56	425 V	56 A	5600 W
AEL-5008-425-75	425 V	75 A	7500 W
AEL-5012-425-112.5	425 V	112.5 A	11250 W
AEL-5015-425-112.5	425 V	112.5 A	15000 W
AEL-5019-425-112.5	425 V	112.5 A	18750 W
AEL-5023-425-112.5	425 V	112.5 A	22500 W
AEL-5003-480-18.75	480 V	18.75 A	2800 W
AEL-5004-480-28	480 V	28 A	3750 W

시리즈 공통 사양

항목	사양
전력 · 전압	유닛당 1875~22,500 W · 350 / 425 / 480 Vrms 등급 (예: 50~350 Vrms / 500 Vdc)
동작 모드	CC · Linear CC · CR · CV · CP · AC 정류기 부하
주파수	DC, 40~440 Hz (CC · CP) · DC~440 Hz (LIN · CR · CV)
주파수 예외	DC, 40~70 Hz (AEL-5003-480-18.75 · AEL-5004-480-28)
CC 정확도 (사인파)	±(0.1 % of setting + 0.2 % of range) @ 50/60 Hz
전압 리드백	±0.05 % of (reading + range)
터보	전류 · 전력 2배, 1초
측정 항목	Vrms · Arms · W · VA · CF · PF · THD / VTHD / ITHD · Ipeak
파고율	1.414~5.0
역률	0.1~1.0 선행 또는 후행
각도 제어	0~359°, 로딩 · 언로딩
병렬	8대: 단상 180 kW · 3상 Δ/Y 최대 540 kW
보호 기능	OVP · OCP · OPP · OTP
인터페이스	GPIB · RS-232 · USB · LAN 옵션

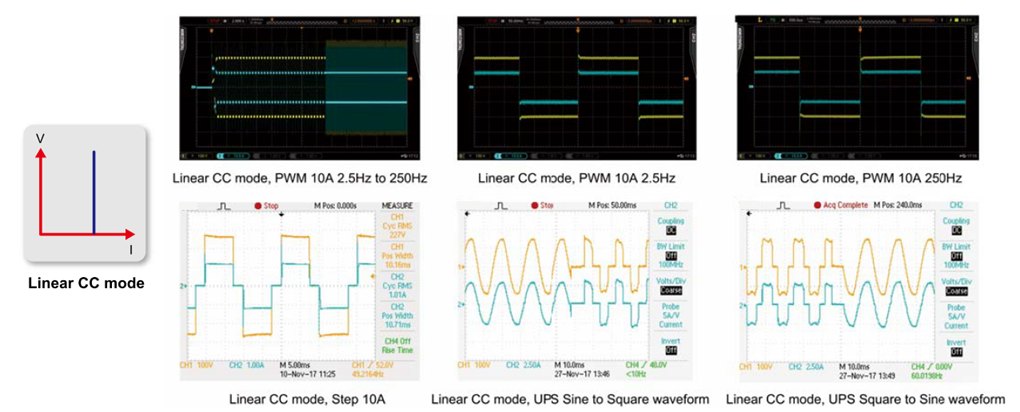

선형 CC 모드의 전류 파형 예시

활용 분야

UPS·인버터·전원 장치
시험

UPS · 인버터 · AC 전원 장치 시험
퓨즈와 차단기의 트립 시험
배터리 방전과 AC 정류기 부하 시험
조광기나 정류 부하 같은 비선형 부하 재현

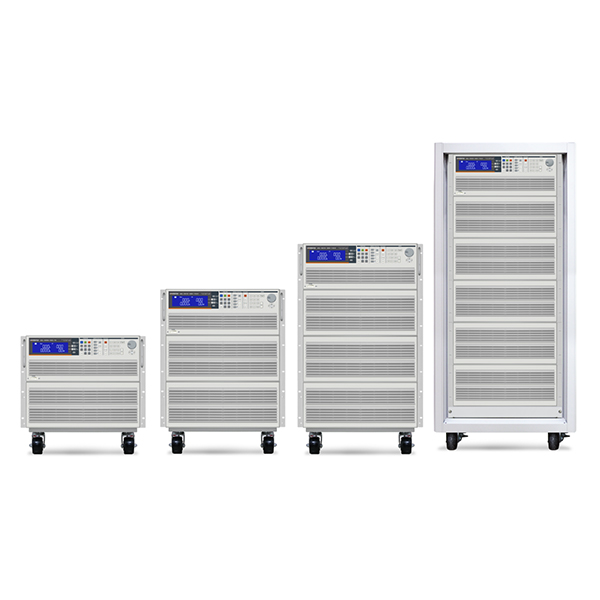

용량별로 나란히 세운 전자부하 장비 모습

선택 가이드

전압 등급과
전력별 선택

이럴 때 (시험 조건)	권장 구성	선택 근거
350 Vrms 이하 전원	350 V 등급 (AEL-5002 ~ 5023)	1875 W부터 22,500 W까지 9개 모델입니다.
425 Vrms 이하 전원	425 V 등급 (AEL-5002 ~ 5023)	1875 W부터 22,500 W까지 9개 모델입니다.
480 Vrms 전원	480 V 등급 (AEL-5003 · 5004)	2개 모델입니다.
더 큰 전력이 필요할 때	병렬 구성	단상 180 kW, 3상 최대 540 kW까지 확장합니다.

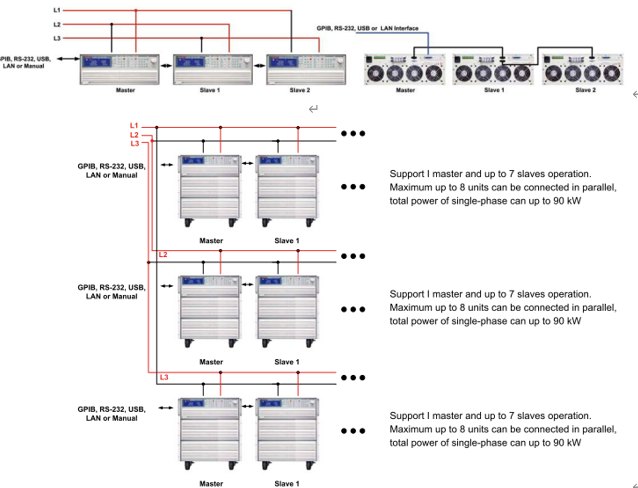

여러 대를 연결한 마스터와 슬레이브 구성도

구성·옵션

기본 구성과
선택 액세서리

구분	품번	설명
기본	HD-DSUB 15핀 병렬 케이블	병렬 연결용
선택	PEL-022 ~ PEL-025	인터페이스 카드 (GPIB · RS-232 · LAN · USB)
선택	PEL-030	GPIB + RS-232 카드
선택	PEL-028 · PEL-029	손잡이
선택	GTL-246 · GTL-248	USB 케이블 · GPIB 케이블

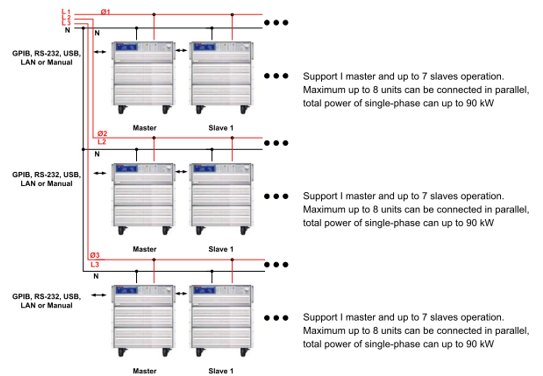

마스터와 슬레이브 장비의 병렬 연결 구성도

교정 관리

교정 관리와
KOLAS 안내

AC 전류와 전력 측정은 주파수에 따라 정확도가 달라지므로 시험 주파수에 맞춰 교정 이력을 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

AEL-5000과 함께 보는
DC 전자로드

AEL-5000으로 DC 전원도 시험할 수 있습니까?
예, DC와 40~440 Hz AC를 모두 입력받는 AC/DC 전자로드입니다.
AEL-5000은 역률이나 THD도 측정할 수 있습니까?
예, Vrms, Arms, W, VA, CF, PF와 THD를 표시합니다.
3상 시험도 지원합니까?
예, 유닛을 병렬로 묶어 3상 Δ/Y 구성으로 최대 540 kW까지 확장합니다.
AEL-5000의 20개 모델은 어떻게 선택합니까?
시험할 전압 등급(350 · 425 · 480 Vrms)과 전력을 기준으로 선택합니다.
병렬 연결은 어떻게 합니까?
마스터 유닛만 조작하면 슬레이브가 자동으로 부하를 나누어 맡습니다.
