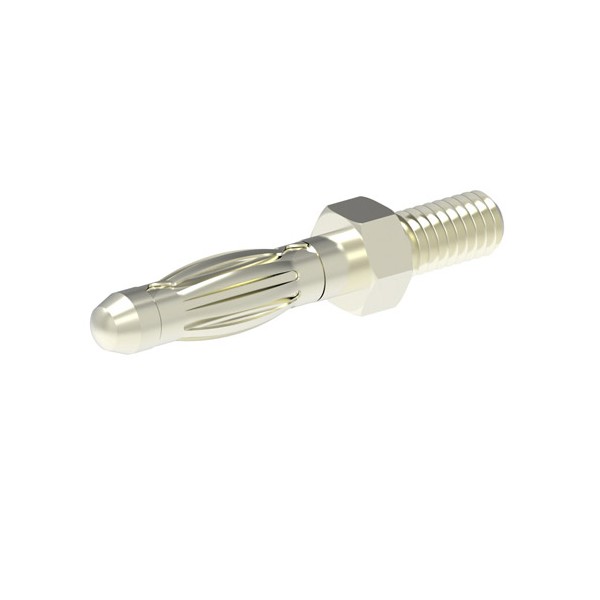

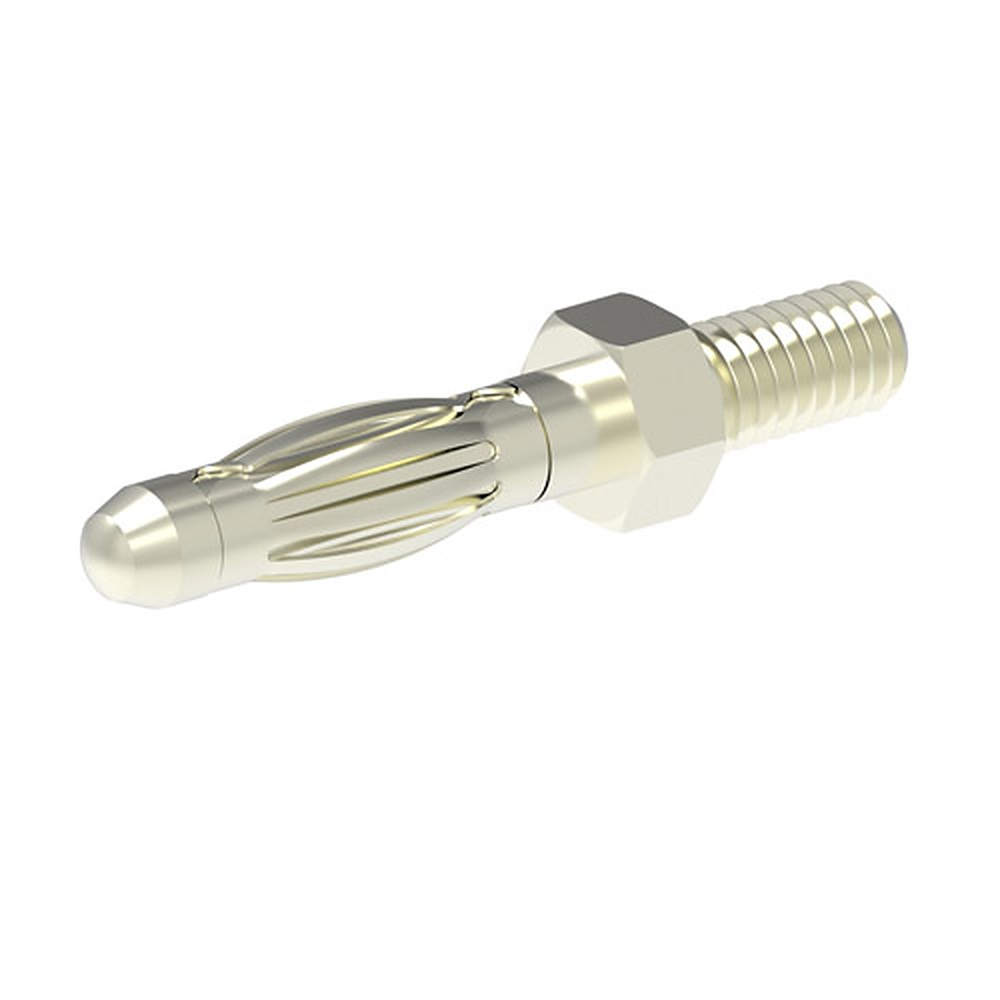

Electro-PJP 1054 판넬 고정용 플러그

Electro-PJP 1054 판넬 고정용 플러그

MODEL
1054
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

패널 단자와 배선 분기에
맞춰 고르는 Ø4 mm 커넥터

Electro-PJP Ø4mm 패널 플러그 · 배선용 커넥터

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP Ø4mm 패널 플러그·커넥터는 Ø4 mm 접속 부품(4 mm Panel Plug & Connector)입니다. 패널 장착 플러그 1050·1052·1054·3268/Is와 604xx·605xx 계열의 패널 플러그, 배선용 커넥터, 방향 조절식 커넥터, 나사식·스프링 바나나 플러그, T 분기 커넥터로 구성됩니다.

대부분 ≤30VAC ≤60VDC 정격이고 절연형 3268/Is만 300 V CAT II이며, 정격 전류는 모델에 따라 32 A 또는 36 A입니다. 이 부품은 (주)테솔이 국내에 공식 공급합니다.

14종

패널 플러그·커넥터·바나나 플러그

32 A

패널 플러그와 일부 커넥터

36 A

바나나 플러그와 일부 커넥터

황동

금속 부품 기본 소재

특징

패널 플러그부터
분기 커넥터까지

핵심 특징현장에서 달라지는 점
길이 [L] 선택패널 플러그는 부품번호의 [L]로 길이를 정하므로 패널 두께와 배선 깊이에 맞출 수 있습니다.
AuNi 도금 버전1050·1052·1054는 /AuNi 도금 버전도 있어 낮은 접촉 저항이 필요한 회로에 알맞습니다.
절연형 3268/Is절연형 패널 플러그이며 300 V CAT II, 36 A 정격을 갖췄습니다.
니켈·금 도금 구분604xx·605xx 범위에서 앞 번호는 니켈, 끝 번호는 금 도금입니다.
스프링 바나나 플러그60442는 Ø2 mm 접속부를 함께 갖춰 소형 단자와도 연결할 수 있습니다.
T 분기 커넥터60410은 암 입력, 60420은 수 입력이며 각각 수 플러그 2개로 분기합니다.
방향 조절식 60490방향을 바꿔 배선할 수 있어 좁은 케이스에서도 케이블 인출 방향을 맞출 수 있습니다.

주문 방법

길이·도금과
범위 번호 해석

1050과 1052는 길이 [L]을 6·8·10·12 가운데, 1054는 8·15 가운데 정해 부품번호의 [L]에 넣습니다. 604xx·605xx 계열은 모델 번호가 범위로 묶여 있으며, 범위의 앞 번호는 니켈 도금, 끝 번호는 금 도금이므로 이를 구분해 주문하세요.

짝이 되는 소켓은 3265~3275와 3285~3295 제품에서 확인하세요.

T 분기 커넥터의 연결 방식

60410은 Ø4 mm 암 입력에서 수 플러그 2개로, 60420은 수 입력에서 수 플러그 2개로 나뉩니다. 한 측정점의 신호를 두 장비로 동시에 보낼 때 접속점을 하나로 정리할 수 있습니다.

사양

패널 플러그와
배선용 커넥터 사양

패널 장착 플러그 4종과 604xx·605xx 계열 10종의 정격 전압, 정격 전류, 부품번호를 나눠 정리했습니다.

패널에 장착하는 4종

항목구성정격 전압정격 전류부품번호
1050Ø4mm 패널 플러그, 길이 [L] 6 · 8 · 10 · 12≤30VAC ≤60VDC32A1050-[L] 1050-[L]/AuNi
1052Ø4mm 패널 플러그, 길이 [L] 6 · 8 · 10 · 12≤30VAC ≤60VDC32A1052-[L] 1052-[L]/AuNi
1054Ø4mm 패널 플러그, 길이 [L] 8 · 15≤30VAC ≤60VDC32A1054-[L] 1054-[L]/AuNi
3268/Is절연 Ø4mm 패널 플러그, 길이 [L] 8300 V CAT II36A3268/Is-#

604xx · 605xx 계열 10종

항목구성정격 전압정격 전류부품번호
60530 - 60535Ø4mm 패널 장착 플러그≤30VAC ≤60VDC32A60530
60550 - 60555Ø4mm 패널 장착 플러그≤30VAC ≤60VDC32A60550
60560 - 60565Ø4mm 패널 장착 플러그≤30VAC ≤60VDC32A60560
60430 - 60435배선용 Ø4mm 커넥터≤30VAC ≤60VDC32A60430
60480 - 60485배선용 Ø4mm 커넥터≤30VAC ≤60VDC36A60480
60490 - 60495방향 조절식 Ø4mm 커넥터≤30VAC ≤60VDC32A60490
60440 - 60445나사식 바나나 플러그 Ø4mm≤30VAC ≤60VDC36A60440
60442 - 60447스프링 바나나 플러그 Ø4mm, Ø2mm 접속≤30VAC ≤60VDC36A60442
60410 - 60415T 분기: Ø4mm 암 → 수 플러그 2개≤30VAC ≤60VDC32A60410
60420 - 60425T 분기: Ø4mm 수 → 수 플러그 2개≤30VAC ≤60VDC32A60420

시리즈 공통 사양

항목사양
접속 규격Ø4 mm
정격 전압≤30VAC ≤60VDC(3268/Is는 300 V CAT II)
정격 전류32 A · 36 A(표 참고)
금속황동 니켈 도금
3268/Is 플라스틱PP
포장 단위3268/Is 10 / 나머지 100
도금 구분1050 · 1052 · 1054 /AuNi, 604xx · 605xx 끝 번호 금 도금

활용 분야

패널과 배선을 잇는
접속 현장

  • 계측 장비 패널 — 입력·출력 단자를 Ø4 mm 패널 플러그로 구성합니다.
  • 배선 함체 — 함체 내부의 Ø4 mm 접속에 배선용 커넥터를 사용합니다.
  • 바나나 플러그 케이블 분기 — T 분기 커넥터로 한 신호를 두 갈래로 나눕니다.
  • 고정 방식별 패널 작업 — 나사와 압입 고정 소켓과 짝을 이루는 플러그를 선택합니다.

선택 가이드

장착·배선·분기 용도로
고르는 Ø4mm 부품

이럴 때 (용도)권장 모델선택 이유
패널에 장착하는 플러그가 필요할 때1050 · 1052 · 1054 · 3268/Is길이 [L]과 도금을 고를 수 있는 패널 플러그입니다.
배선용 커넥터를 찾을 때604xx · 605xx 계열배선용, 방향 조절식, 바나나 플러그 형태 가운데 배선 구조에 맞게 고릅니다.
절연형 플러그가 필요할 때3268/Is300 V CAT II, 36 A 정격의 절연형입니다.
한 연결점을 두 플러그로 나눌 때60410 · 60420암 입력 또는 수 입력에서 수 플러그 2개로 분기합니다.

구성·옵션

Ø4mm 부품 주문 구성과
포장 단위

항목내용
길이 [L]1050 · 1052 6 · 8 · 10 · 12 / 1054 8 · 15 / 3268/Is 8
도금1050 · 1052 · 1054 /AuNi 버전, 604xx · 605xx 끝 번호 금 도금
포장 단위3268/Is 10, 나머지 100
