Electro-PJP 229-1 바나나 소켓(2mm) w/ 2mm x 9mm 핀 컨넥션, 압력(press) 설치 고정

Electro-PJP 229-1 바나나 소켓(2mm) w/ 2mm x 9mm 핀 컨넥션, 압력(press) 설치 고정

MODEL
229-1
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

눌러 끼우는⁣ Ø2 mm 핀 접속 소켓

Electro-PJP 229-1 Ø2mm 압입형 안전 소켓 핀 접속

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 229-1은 핀 Ø2 mm x 9 mm 접속부를 갖춘 Ø2 mm 압입 고정형 안전 소켓(Safety Socket)입니다. 정격은 600 V CAT II, 10 A입니다.

패널 구멍에 눌러 끼워 고정하는 방식으로, 둥근 너트를 쓰지 않습니다. 본체는 PA6.6 플라스틱이고 접점은 황동 니켈 도금입니다. (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격 전압

10 A

정격 전류

Ø2 x 9 mm

핀 접속부 규격

50개

1포장 수량

고정 방식

229-1의 압입 고정과⁣ 너트 고정 228-1

229 시리즈는 패널 구멍에 눌러 끼우는 방식이고, 228 시리즈는 Ø10 mm 둥근 너트로 조입니다. 두 시리즈의 정격은 600 V CAT II, 10 A로 같습니다.

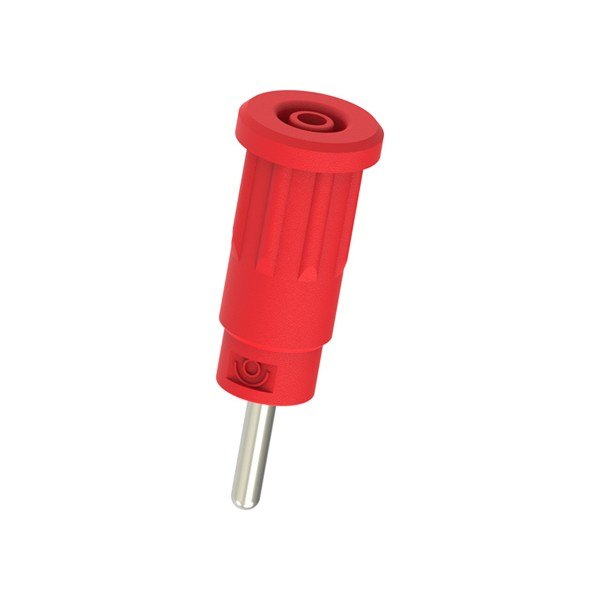

ELECTRO-PJP 229-1 - 압입 설치형 빨간 바나나 소켓 외형
압입 설치형 빨간 바나나 소켓 외형

접속 방식

Ø2 x 9 mm 핀 접속부

접속부는 지름 2 mm, 길이 9 mm의 핀입니다. 평 단자, 납땜 구멍, M3 나사 접속이 필요하면 같은 압입형의 229-2, 229-3, 229-4를 고르세요.

사양

229-1 정격과⁣ 접속부 사양

항목사양
품번229-1
구성Ø2 mm 안전 소켓, 압입 고정
접속 방식핀 Ø2 mm x 9 mm
정격 전압600 V CAT II
정격 전류10 A
플라스틱PA6.6
금속부황동 니켈 도금(AuNi 요청 시)
주문 코드229-1-#
포장 수량50개

활용 분야

229-1 소켓을⁣ 적용하는 장비

  • 측정 장비 패널 — 입력·출력 단자를 Ø2 mm 압입 소켓으로 구성합니다.
  • 교육용 회로 실습 보드 — 반복해서 꽂는 접속 단자에 적용합니다.

같은 계열

229-1과 짝으로 보는⁣ Ø2 mm 플러그·소켓·렌치

  • 201 — M2 나사산 육각 패널 수 플러그, 10 A
  • 202 — 적층형 육각 패널 수 플러그, M4 나사산, 10 A
  • 202 — 적층형 육각 패널 수 플러그, M4 나사산, 10 A
  • 60580 - 60585 — 횡방향 구멍 Ø3.5 mm와 M4 탭을 갖춘 25 A 플러그
  • 228-1 — 둥근 너트 고정, 핀 Ø2 x 9 mm 접속 소켓
  • 228-2 — 둥근 너트 고정, 평 단자 4.8 x 9 mm 접속 소켓
  • 228-3 — 둥근 너트 고정, Ø1.9 mm 납땜 구멍 접속 소켓
  • 228-4 — 둥근 너트 고정, M3 나사·6각 너트 접속 소켓
  • 229-2 — 압입 고정, 평 단자 4.8 x 9 mm 접속 소켓
  • 229-3 — 압입 고정, Ø1.9 mm 납땜 접속 소켓
  • 229-4 — 압입 고정, M3 나사·6각 너트 접속 소켓
  • 228-97 — 나사식 Ø2 mm 소켓용 고정 렌치
  • 228-99 — 나사식 Ø2 mm 소켓용 너트 렌치
