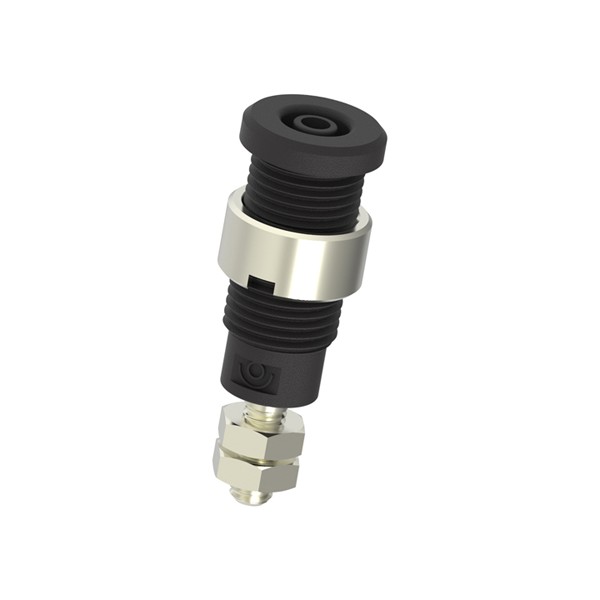

Electro-PJP 228-4 바나나 소켓(2mm) w/ 10mm 너트 (M3 나사못 및 6각 너트 단자)

Electro-PJP 228-4 바나나 소켓(2mm) w/ 10mm 너트 (M3 나사못 및 6각 너트 단자)

MODEL
228-4
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

M3 나사로 결선하는⁣ Ø2 mm 안전 소켓

Electro-PJP 228-4 Ø2 mm 안전 소켓 M3 나사 접속

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 228-4는 M3 나사와 6각 너트로 배선을 체결하는 Ø2 mm 안전 소켓(Safety Socket)입니다. 패널에는 Ø10 mm 둥근 너트로 고정합니다.

안전 소켓으로 600 V CAT II, 10 A 정격이며 50개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격

10 A

정격 전류

M3

나사·6각 너트

50개입

1포장 수량

나사 접속

M3 나사와 6각 너트로⁣ 228-4 결선

납땜 없이 나사로 배선을 체결해야 할 때 선택하는 접속 방식입니다. 납땜은 228-3, 핀은 228-1을 선택하세요.

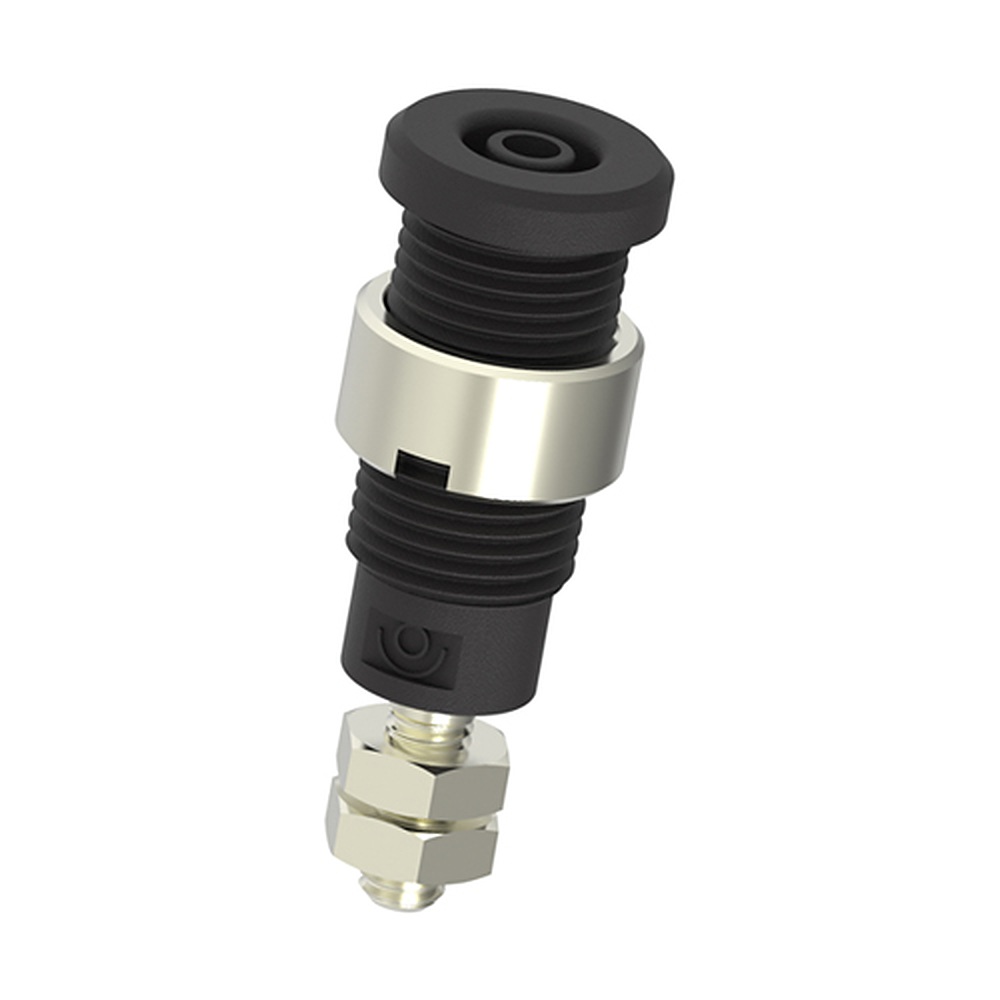

ELECTRO-PJP 228-4 - 나사와 육각 너트 단자가 있는 검정 바나나 소켓
나사와 육각 너트 단자가 있는 검정 바나나 소켓

선택 기준

228-4와 229-4,⁣ 고정 방식 차이

228-4는 Ø10 mm 둥근 너트로, 229-4는 패널 구멍에 눌러 끼워 고정합니다. 접속은 둘 다 M3 나사입니다.

사양

228-4⁣ M3 나사 접속 사양

항목내용
품번228-4
주문 코드228-4-C-# / 228-4-I-#
접속부M3 나사와 6각 너트
패널 고정Ø10 mm 둥근 너트
정격600 V CAT II · 10 A
절연·금속PA6.6 / 황동 니켈 도금
포장 수량50개입

활용 분야

228-4 나사 접속 소켓을⁣ 사용하는 배선

  • 시험 장비 패널 — 나사로 배선을 체결하는 소켓 단자를 구성합니다.
  • 교육용 회로 실습 보드 — 반복 삽입하는 단자를 소켓으로 구성합니다.

같은 계열

228-4와 접속 방식이 다른⁣ 소켓·렌치 목록

  • 201 — 육각 패널 수 플러그, M2 나사산, 10 A
  • 202 — 스태커블 육각 패널 수 플러그, M4 나사산, 10 A
  • 202 — 수컷 스태커블 6각형 플러그, M4 나사산, 10 A
  • 60580 - 60585 — 횡방향 구멍 Ø3.5 mm와 M4 탭을 갖춘 25 A 플러그
  • 228-1 — 둥근 너트 고정, 핀 Ø2 x 9 mm 접속 안전 소켓
  • 228-2 — 둥근 너트 고정, 평 단자 4.8 x 9 mm 접속 안전 소켓
  • 228-3 — 둥근 너트 고정, Ø1.9 mm 납땜 구멍 접속 안전 소켓
  • 229-1 — 압입 고정, 핀 Ø2 x 9 mm 접속 안전 소켓
  • 229-2 — 압입 고정, 평 단자 4.8 x 9 mm 접속 안전 소켓
  • 229-3 — 압입 고정, Ø1.9 mm 납땜 접속 안전 소켓
  • 229-4 — 압입 고정, M3 나사·6각 너트 접속 안전 소켓
  • 228-97 — 나사식 Ø2 mm 소켓용 고정 렌치
  • 228-99 — 나사식 Ø2 mm 소켓용 너트 렌치
