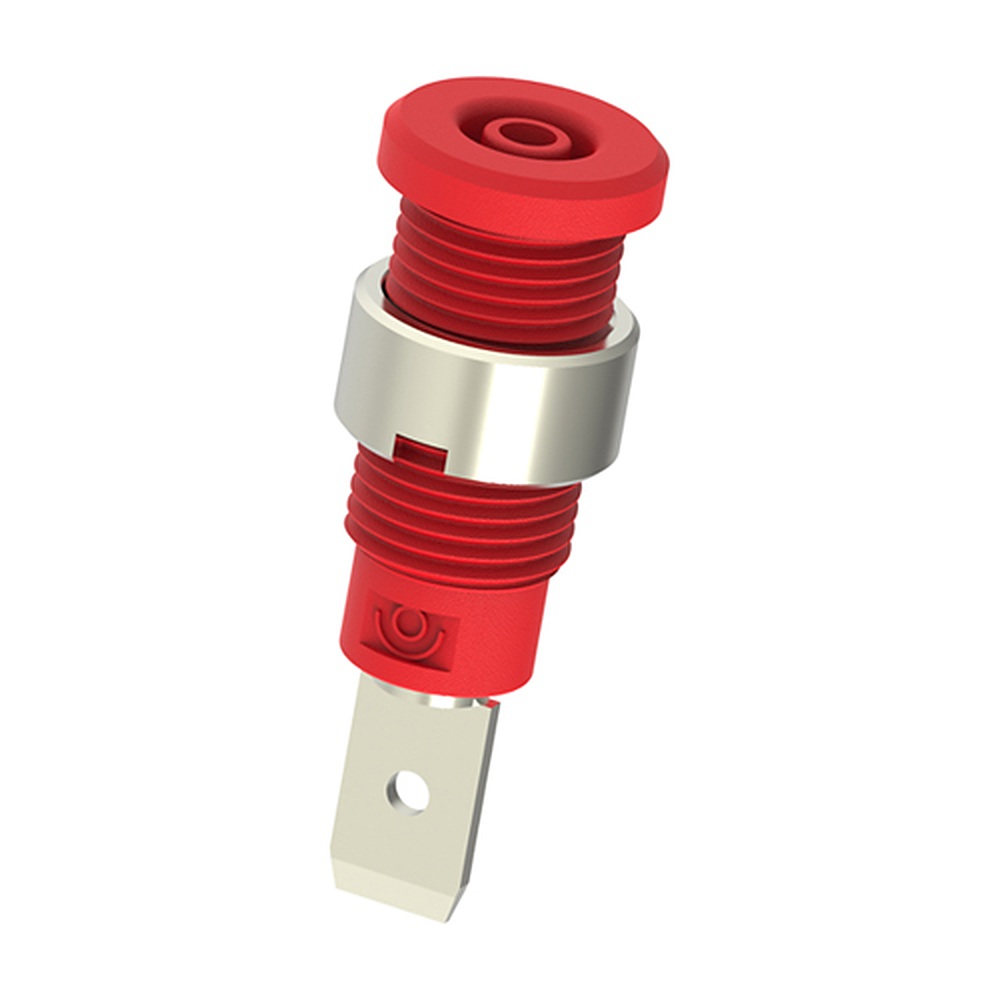

Electro-PJP 228-2 바나나 소켓(2mm) w/ 10mm 너트 (4.8 x 9mm 평평한 연결 탭)

Electro-PJP 228-2 바나나 소켓(2mm) w/ 10mm 너트 (4.8 x 9mm 평평한 연결 탭)

MODEL
228-2
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

평 단자로 결선하는⁣ Ø2 mm 안전 소켓

Electro-PJP 228-2 Ø2 mm 안전 소켓 둥근 너트 평 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

배선을 평 단자에 끼워 결선해야 한다면 Electro-PJP 228-2를 선택합니다. 4.8 x 9 mm 평 단자가 달린 Ø2 mm 안전 소켓(Safety Socket)이며 Ø10 mm 둥근 너트로 패널에 고정합니다.

안전 소켓으로 600 V CAT II, 10 A 정격이며 50개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격

10 A

정격 전류

평 단자

4.8 x 9 mm

50개입

1포장 수량

결선

평 단자 228-2에⁣ 배선을 연결하는 방법

평 단자는 4.8 x 9 mm 규격이며 패널 뒷면의 배선 접속에 사용합니다. 핀 접속은 228-1, 나사 접속은 228-4입니다.

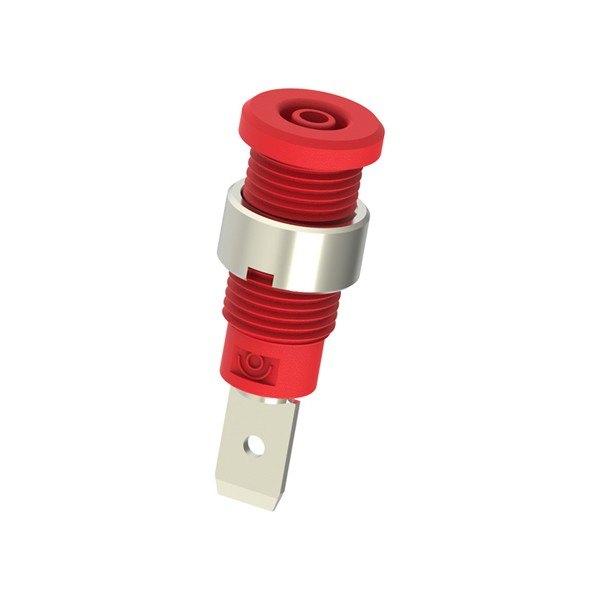

ELECTRO-PJP 228-2 - 평평한 연결 탭이 있는 빨간 바나나 소켓
평평한 연결 탭이 있는 빨간 바나나 소켓

고정 방식

228-2는 둥근 너트,⁣ 229-2는 압입

같은 평 단자 규격이라도 228-2는 둥근 너트로 조이고 229-2는 눌러 끼워 고정합니다.

사양

228-2 평 단자⁣ 소켓 사양

항목내용
품번228-2
주문 코드228-2-C-# / 228-2-I-#
접속부평 단자 4.8 x 9 mm
패널 고정Ø10 mm 둥근 너트
전압·전류600 V CAT II, 10 A
플라스틱 / 금속PA6.6 / 황동 니켈 도금
포장 수량50개입

활용 분야

228-2 평 단자 소켓을⁣ 사용하는 현장

  • 소형 계측 장치 — 장치 내부 배선을 평 단자로 접속합니다.
  • 측정 장비 패널 — 패널 소켓 뒷면에 평 단자 배선을 연결합니다.

같은 계열

228-2 외⁣ 접속 방식별 소켓

  • 201 — 육각 패널 수 플러그, M2 나사산, 10 A
  • 202 — 스태커블 육각 패널 수 플러그, M4 나사산, 10 A
  • 202 — 수컷 스태커블 6각형 플러그, M4 나사산, 10 A
  • 60580 - 60585 — 횡방향 구멍 Ø3.5 mm와 M4 탭을 갖춘 25 A 플러그
  • 228-1 — 둥근 너트 고정, 핀 Ø2 x 9 mm 접속 안전 소켓
  • 228-3 — 둥근 너트 고정, Ø1.9 mm 납땜 구멍 접속 안전 소켓
  • 228-4 — 둥근 너트 고정, M3 나사·6각 너트 접속 안전 소켓
  • 229-1 — 압입 고정, 핀 Ø2 x 9 mm 접속 안전 소켓
  • 229-2 — 압입 고정, 평 단자 4.8 x 9 mm 접속 안전 소켓
  • 229-3 — 압입 고정, Ø1.9 mm 납땜 접속 안전 소켓
  • 229-4 — 압입 고정, M3 나사·6각 너트 접속 안전 소켓
  • 228-97 — 나사식 Ø2 mm 소켓용 고정 렌치
  • 228-99 — 나사식 Ø2 mm 소켓용 너트 렌치
