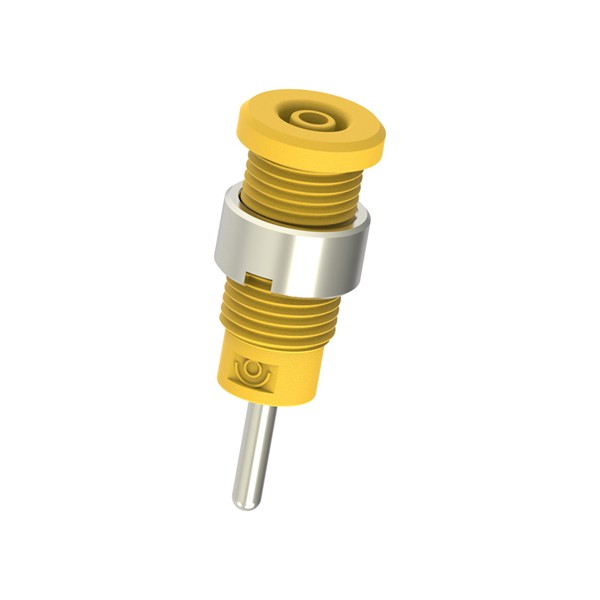

Electro-PJP 228-1 바나나 소켓(2mm) w/10mm 너트 (2mm x 9mm 핀 컨넥션)

Electro-PJP 228-1 바나나 소켓(2mm) w/10mm 너트 (2mm x 9mm 핀 컨넥션)

MODEL
228-1
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

핀으로 접속하는⁣ 둥근 너트 안전 소켓

Electro-PJP 228-1 Ø2 mm 안전 소켓 둥근 너트 핀 접속

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 228-1은 패널 구멍에 끼우고 Ø10 mm 둥근 너트로 조이는 Ø2 mm 안전 소켓(Safety Socket)입니다. 뒷면 접속은 Ø2 x 9 mm 핀입니다.

안전 소켓으로 600 V CAT II, 10 A 정격이며 50개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격

10 A

정격 전류

핀

Ø2 x 9 mm 접속

50개입

1포장 수량

접속 방식

228-1의 Ø2 x 9 mm⁣ 핀 접속

228 시리즈 가운데 228-1은 뒷면이 핀 형태입니다. 평 단자는 228-2, 납땜 구멍은 228-3, 나사 접속은 228-4를 선택하세요.

패널 체결

둥근 너트로 조이는⁣ 228-1 설치

패널 구멍에 소켓을 끼우고 Ø10 mm 둥근 너트로 조여 고정합니다. 나사식 소켓에는 렌치 228-97과 228-99가 있습니다.

사양

228-1 사양

항목사양
품번228-1
주문 코드228-1-C-# / 228-1-I-#
고정Ø10 mm 둥근 너트
접속핀 Ø2 mm x 9 mm
정격600 V CAT II · 10 A
재질PA6.6 본체, 니켈 도금 황동(AuNi 요청 시)
포장50개입

활용 분야

228-1 소켓을 사용하는⁣ 패널 구성

  • 측정 장비 패널 — 입력·출력 단자를 Ø2 mm 소켓으로 구성합니다.
  • 교육용 회로 실습 보드 — 반복 삽입하는 접속 단자를 소켓으로 구성합니다.

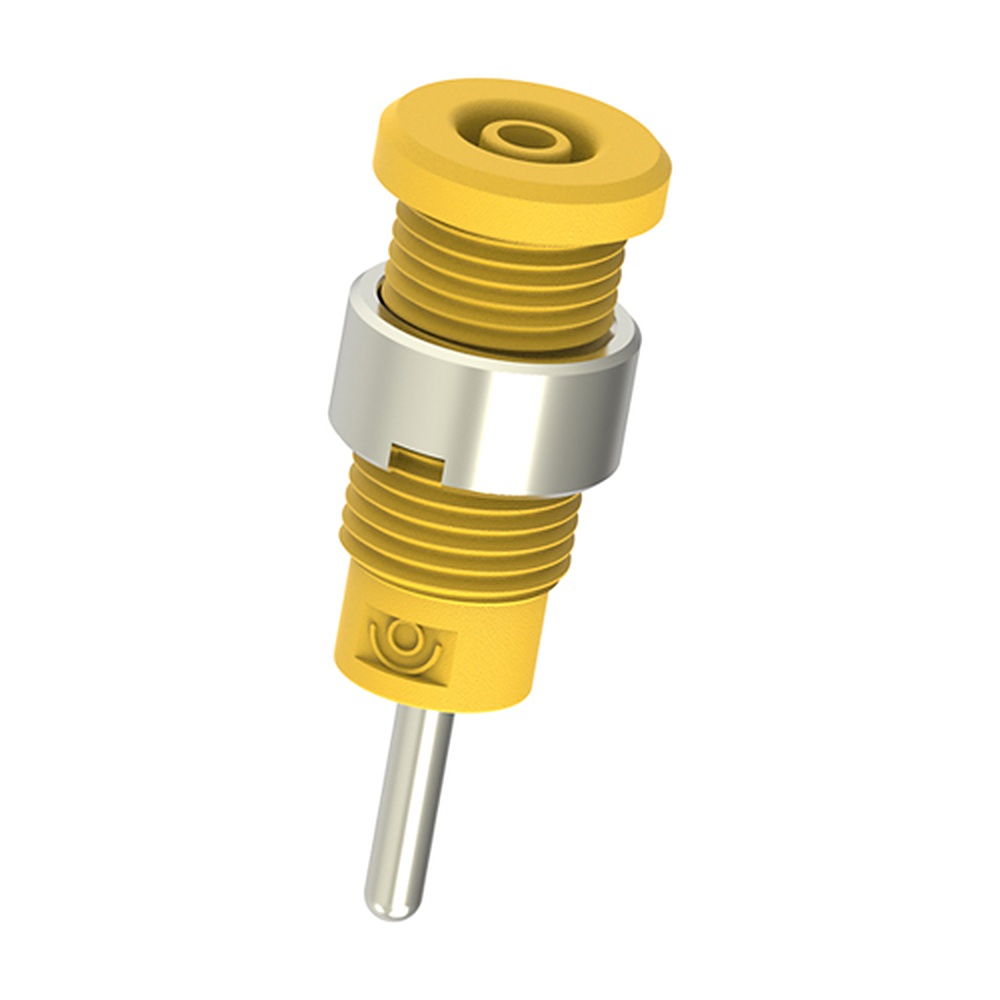

ELECTRO-PJP 228-1 - 노란색 2mm 바나나 소켓과 고정 너트 외형
노란색 2mm 바나나 소켓과 고정 너트 외형

같은 계열

228-1과 접속 방식이 다른⁣ 안전 소켓·렌치

  • 201 — 육각 패널 수 플러그, M2 나사산, 10 A
  • 202 — 스태커블 육각 패널 수 플러그, M4 나사산, 10 A
  • 202 — 수컷 스태커블 6각형 플러그, M4 나사산, 10 A
  • 60580 - 60585 — 횡방향 구멍 Ø3.5 mm와 M4 탭을 갖춘 25 A 플러그
  • 228-2 — 둥근 너트 고정, 평 단자 4.8 x 9 mm 접속 안전 소켓
  • 228-3 — 둥근 너트 고정, Ø1.9 mm 납땜 구멍 접속 안전 소켓
  • 228-4 — 둥근 너트 고정, M3 나사·6각 너트 접속 안전 소켓
  • 229-1 — 압입 고정, 핀 Ø2 x 9 mm 접속 안전 소켓
  • 229-2 — 압입 고정, 평 단자 4.8 x 9 mm 접속 안전 소켓
  • 229-3 — 압입 고정, Ø1.9 mm 납땜 접속 안전 소켓
  • 229-4 — 압입 고정, M3 나사·6각 너트 접속 안전 소켓
  • 228-97 — 나사식 Ø2 mm 소켓용 고정 렌치
  • 228-99 — 나사식 Ø2 mm 소켓용 너트 렌치
