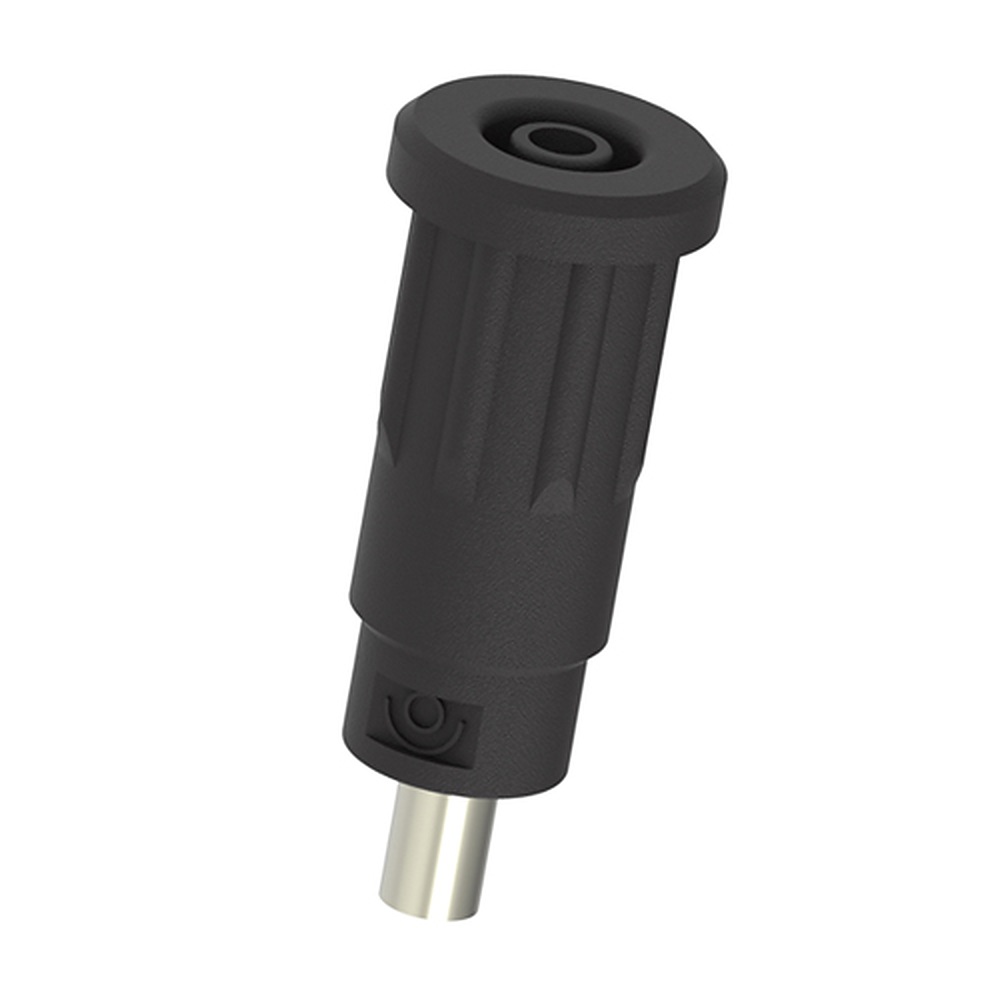

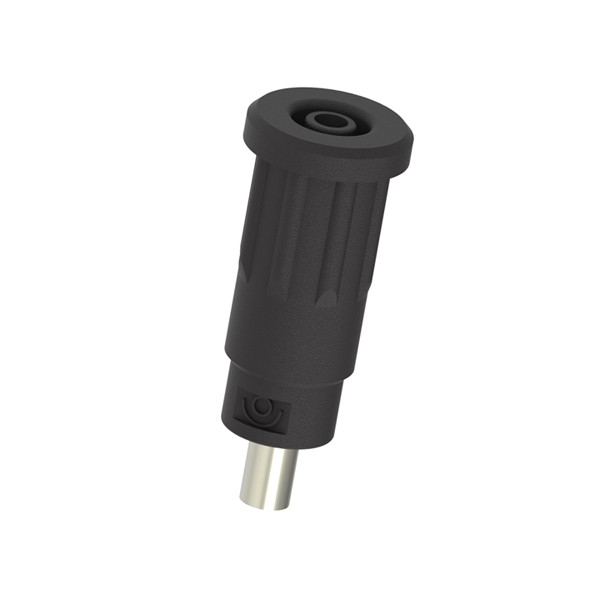

Electro-PJP 229-3 바나나 소켓(2mm) w/ 1.9mm 납땜용 홀 단자, 압력 설치 고정

Electro-PJP 229-3 바나나 소켓(2mm) w/ 1.9mm 납땜용 홀 단자, 압력 설치 고정

MODEL
229-3
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

장비 패널에 고정하는
Ø2 mm 플러그·소켓

Electro-PJP Ø2mm 플러그 · 소켓

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP Ø2mm 플러그·소켓은 패널 플러그 201·202·60580, 600 V CAT II 안전 소켓 228·229 시리즈, 나사식 소켓용 렌치 228-97·228-99로 이루어진 13종의 Ø2 mm 소형 접속 부품(2 mm Plug & Socket)입니다.

패널 플러그는 나사로, 소켓은 둥근 너트나 압입으로 고정합니다. 정격 전류는 201·202와 소켓이 10 A, 60580이 25 A이며, 이 부품은 (주)테솔이 국내에 공식 공급합니다.

13종

플러그·소켓·렌치 구성

10 A

201 · 202와 소켓 정격 전류

600 V

228 · 229 소켓 CAT II 정격

PA6.6

소켓 본체 플라스틱

특징

패널 고정 방식과
배선 접속 방식

핵심 특징현장에서 달라지는 점
두 가지 고정 방식228은 둥근 너트로 조이고 229는 눌러 끼우는 방식이므로 패널 구조에 맞는 쪽을 고를 수 있습니다.
접속 방식 선택핀, 평 단자, 납땜, 나사 접속 가운데 패널 내부 배선 방식에 맞는 것을 고릅니다.
적층형 202202는 여러 개를 겹쳐 꽂을 수 있어 한 지점에서 분기 접속을 만들 수 있습니다.
60580 횡방향 구멍Ø3.5 mm 횡방향 구멍과 M4 탭이 있어 케이블을 측면에서 연결할 수 있습니다.
소켓 포장 단위 50228과 229 시리즈는 50개 단위로 포장되어 소량 시험 설비에도 맞습니다.
소켓용 렌치 2종228-97로 소켓을 잡고 228-99로 너트를 조여, 조립 중 소켓이 돌아가지 않게 합니다.

모델 구성

패널 플러그·소켓·렌치의
역할 구분

패널 플러그는 패널에 나사로 고정하는 수 플러그이고, 안전 소켓 228·229는 플러그를 받는 암 접속부입니다. 228은 Ø10 mm 둥근 너트로 조이는 방식, 229는 패널 구멍에 눌러 끼우는 방식이며 정격은 같습니다.

25 A가 필요한 큰 전류 접속에는 60580을, 일반 신호 접속에는 10 A 정격의 201·202와 소켓을 고르세요.

228 시리즈 소켓의 둥근 너트 체결

228 시리즈는 패널 구멍에 소켓을 끼우고 Ø10 mm 둥근 너트로 조여 고정합니다. 나사식 소켓은 228-97로 소켓을 잡고 228-99로 너트를 조입니다.

사양

플러그·소켓·렌치별
사양

패널 플러그 3종, 안전 소켓 8종, 렌치 2종의 정격과 접속 방식을 모델별로 정리했습니다.

패널 플러그 3종

항목구성정격 전압정격 전류부품번호
201패널 수 플러그, 육각, M2 나사산≤30VAC ≤60VDC10A201
202패널 수 플러그, 육각, 적층(스태커블), M4 나사산≤30VAC ≤60VDC10A202
60580 - 60585플러그 Ø2mm, 횡방향 구멍 Ø3.5mm, M4 탭≤30VAC ≤60VDC25A60580

안전 소켓 8종

항목고정 · 접속정격 전압정격 전류부품번호
228-1둥근 너트 Ø10mm, 핀 Ø2mm x 9 mm600 V CAT II10A228-1-C-# 228-1-I-#
228-2둥근 너트 Ø10mm, 평 단자 4.8 x 9 mm600 V CAT II10A228-2-C-# 228-2-I-#
228-3둥근 너트 Ø10mm, 구멍 Ø1.9mm600 V CAT II10A228-3-C-# 228-3-I-#
228-4둥근 너트 Ø10mm, M3 나사산 + 너트600 V CAT II10A228-4-C-# 228-4-I-#
229-1압입 고정, 핀 Ø2mm x 9 mm600 V CAT II10A229-1-#
229-2압입 고정, 평 단자 4.8 x 9 mm600 V CAT II10A229-2-#
229-3압입 고정, 납땜 Ø1.9mm600 V CAT II10A229-3-#
229-4압입 고정, M3 나사산 + 너트600 V CAT II10A229-4-#

나사식 소켓용 렌치 2종

항목품목부품번호포장 단위
228-97고정 렌치 (나사식 Ø2mm 소켓용)228-971
228-99너트 렌치 (나사식 Ø2mm 소켓용)228-991

시리즈 공통 사양

항목사양
접속 구멍Ø2 mm
패널 플러그 정격≤30VAC ≤60VDC, 201 · 202 10 A / 60580 25 A
안전 소켓 정격600 V CAT II, 10 A
소켓 플라스틱PA6.6
금속황동 니켈 도금(AuNi 도금 요청 시)
포장 단위201 · 202 · 60580 100 / 소켓 50 / 렌치 1

활용 분야

Ø2 mm 플러그·소켓을
사용하는 현장

  • 측정 장비 패널 — 입력·출력 단자를 Ø2 mm 플러그와 소켓으로 구성합니다.
  • 교육용 회로 실습 보드 — 반복 삽입하는 접속 단자를 소켓으로 구성합니다.
  • 소형 계측 장치 — 장치 내부 배선 접속에 플러그와 소켓을 적용합니다.
  • 분기 접속 — 적층형 202로 한 지점에서 접속을 분기합니다.

선택 가이드

고정 방식과 전류별
권장 모델

이럴 때 (조건)권장 모델선택 이유
패널에 나사로 고정할 때201 · 202육각 패널 플러그이며 201은 M2, 202는 M4 나사산입니다.
큰 전류가 필요할 때60580정격 전류 25 A에 횡방향 구멍과 M4 탭을 갖춥니다.
나사로 소켓을 조일 때228 시리즈Ø10 mm 둥근 너트로 조여 패널에 단단히 고정합니다.
눌러 끼워 고정할 때229 시리즈너트 없이 패널 구멍에 눌러 끼워 고정합니다.

구성·옵션

주문 구성과
포장 단위

항목내용
패널 플러그201 · 202 · 60580
안전 소켓228-1~228-4, 229-1~229-4
렌치228-97(고정), 228-99(너트)
포장 단위201 · 202 · 60580 100, 소켓 50, 렌치 1
