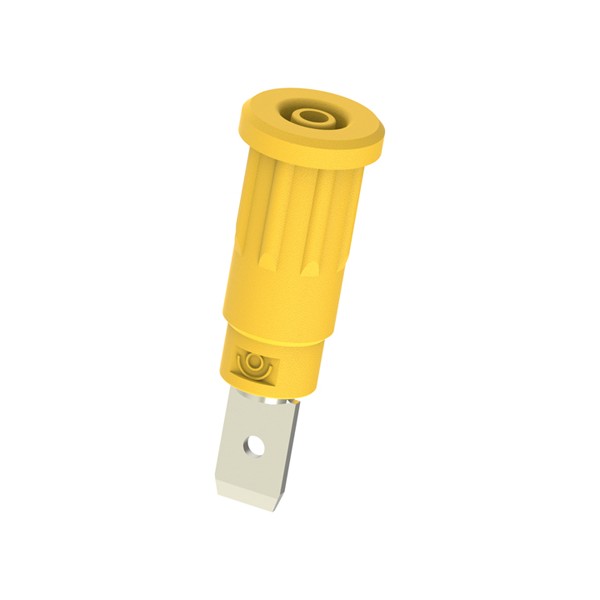

Electro-PJP 229-2 바나나 소켓(2mm) w/ 4.8 x 9mm 평평한 연결 탭, 압력 설치 고정

Electro-PJP 229-2 바나나 소켓(2mm) w/ 4.8 x 9mm 평평한 연결 탭, 압력 설치 고정

MODEL
229-2
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

평 단자로 배선하는⁣ Ø2 mm 압입 소켓

Electro-PJP 229-2 Ø2mm 압입형 안전 소켓 평 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 229-2는 4.8 x 9 mm 평 단자를 갖춘 Ø2 mm 압입 고정형 안전 소켓(Safety Socket)입니다. 600 V CAT II, 10 A 정격입니다.

패널에는 너트 없이 구멍에 눌러 끼워 고정하며, 포장은 50개 단위입니다. (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격 전압

10 A

정격 전류

4.8 x 9

평 단자 규격(mm)

50개

1포장 수량

접속 단자

229-2 평 단자 4.8 x 9 mm

단자는 폭 4.8 mm, 길이 9 mm의 평 단자입니다. 핀이나 납땜 접속이 필요한 설비에서는 229-1, 229-3으로 바꾸어 선택합니다.

재질과 도금

PA6.6 본체와⁣ 황동 니켈 도금 접점

229-2 본체는 PA6.6 플라스틱이고 접점은 황동에 니켈 도금을 했습니다. 금니켈(AuNi) 도금은 요청하면 가능합니다.

사양

229-2 정격과⁣ 접속부 사양

항목사양
품번229-2
구성Ø2 mm 안전 소켓, 압입 고정
접속 방식평 단자 4.8 x 9 mm
정격 전압600 V CAT II
정격 전류10 A
플라스틱PA6.6
금속부황동 니켈 도금(AuNi 요청 시)
주문 코드229-2-#
포장 수량50개

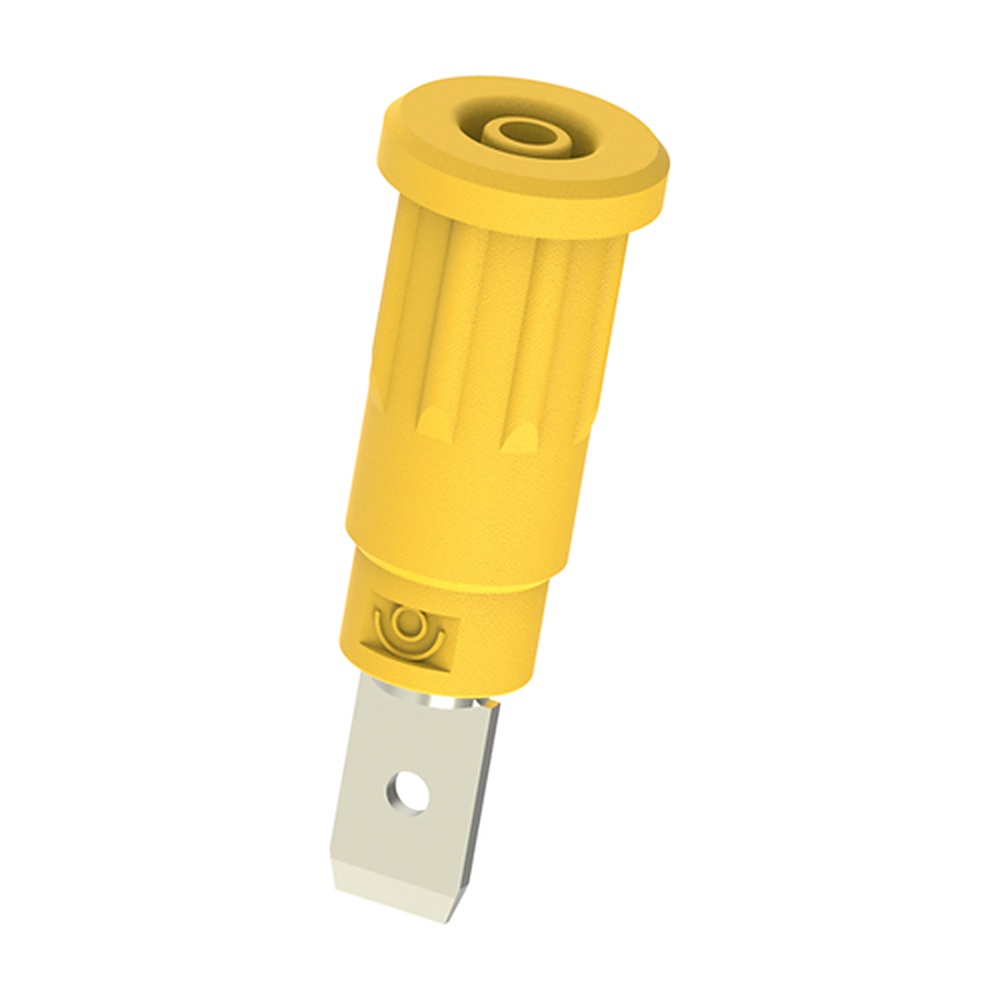

ELECTRO-PJP 229-2 - 평평한 연결 탭이 달린 노란색 소켓 부품
평평한 연결 탭이 달린 노란색 소켓 부품

활용 분야

229-2 소켓을⁣ 적용하는 장비

  • 소형 계측 장치 — 장치 내부 배선 접속에 소켓을 적용합니다.
  • 측정 장비 패널 — 패널 입력 소켓을 압입 방식으로 구성합니다.

같은 계열

229-2와 짝으로 보는⁣ Ø2 mm 플러그·소켓·렌치

  • 201 — M2 나사산 육각 패널 수 플러그, 10 A
  • 202 — 적층형 육각 패널 수 플러그, M4 나사산, 10 A
  • 202 — 적층형 육각 패널 수 플러그, M4 나사산, 10 A
  • 60580 - 60585 — 횡방향 구멍 Ø3.5 mm와 M4 탭을 갖춘 25 A 플러그
  • 228-1 — 둥근 너트 고정, 핀 Ø2 x 9 mm 접속 소켓
  • 228-2 — 둥근 너트 고정, 평 단자 4.8 x 9 mm 접속 소켓
  • 228-3 — 둥근 너트 고정, Ø1.9 mm 납땜 구멍 접속 소켓
  • 228-4 — 둥근 너트 고정, M3 나사·6각 너트 접속 소켓
  • 229-1 — 압입 고정, 핀 Ø2 x 9 mm 접속 소켓
  • 229-3 — 압입 고정, Ø1.9 mm 납땜 접속 소켓
  • 229-4 — 압입 고정, M3 나사·6각 너트 접속 소켓
  • 228-97 — 나사식 Ø2 mm 소켓용 고정 렌치
  • 228-99 — 나사식 Ø2 mm 소켓용 너트 렌치
