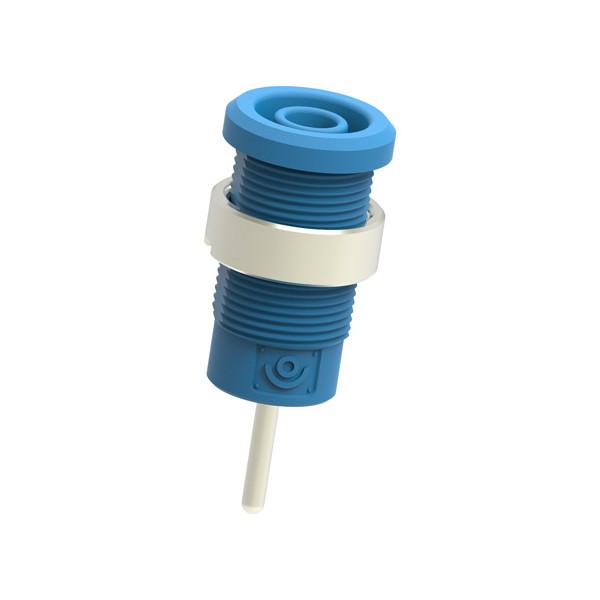

Electro-PJP 3267 Ø4MM 바나나 소켓 w/Ø14.5mm round nut

MODEL: 3267
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

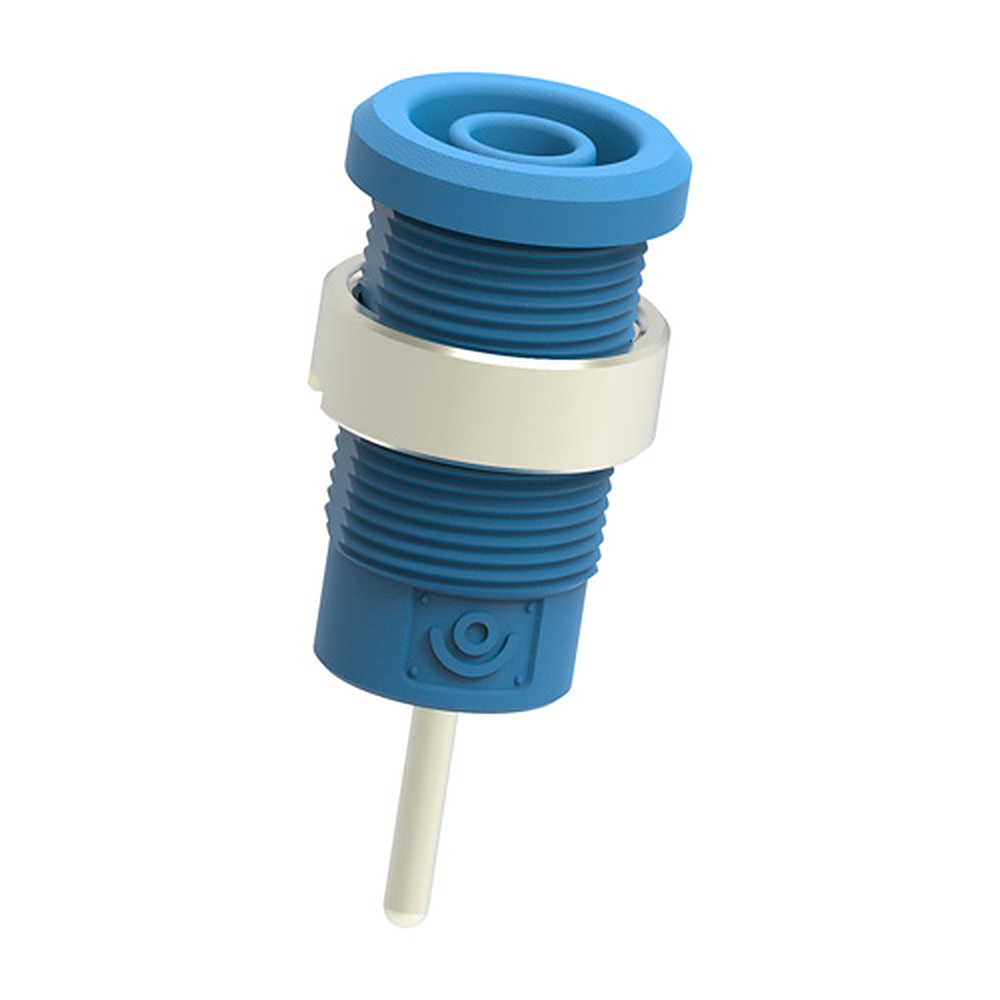

패널 뒤에서 조여 고정하는
둥근 너트형 Ø4mm 안전 소켓

Electro-PJP 3265~3275 Ø4mm 안전 소켓 둥근 너트형

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 3265~3275는 Ø14.5 mm 둥근 너트를 패널 뒷면에서 조여 고정하는 Ø4 mm 안전 소켓(4 mm Safety Socket, 안전 바나나 소켓)입니다. 나사·평 단자·핀·납땜 등 뒷면 접속이 다른 8종 모두 1000 V CAT III 정격이며, 계측 장비 패널의 측정 단자에 적합합니다.

36 A 정격 6종과 25 A 정격 2종으로 나뉘므로 배선 전류에 맞춰 모델을 고르면 됩니다. 절연체는 PA6.6, 접점은 니켈 도금 황동입니다. 50개 단위로 포장되는 이 소켓은 (주)테솔이 국내에 공식 공급합니다.

1000 V

전 모델 CAT III 정격

8종

뒷면 접속 방식

둥근 너트

패널 뒷면 체결

50개

포장 단위

특징

둥근 너트로 고정하는
3265~3275 안전 소켓

핵심 특징	현장에서 달라지는 점
둥근 너트 고정	패널 뒤에서 너트를 조여 고정하므로, 플러그를 자주 꽂았다 빼도 소켓이 흔들리지 않고 제자리를 지킵니다.
8가지 뒷면 접속	나사, 평 단자, 핀, 납땜, M3 탭, 포크 가운데 배선 방식에 맞는 모델을 고르면 패널 내부 작업이 단순해집니다.
1000 V CAT III 전 모델	모든 모델의 정격이 같아 접속 방식을 바꿔도 패널의 안전 등급이 그대로 유지됩니다.
25 A · 36 A 정격 구분	납땜형 3270과 포크 납땜형 3275는 25 A, 나머지는 36 A이므로 전류가 큰 회로는 36 A 모델로 구성하세요.
PA6.6 절연체와 니켈 도금 황동	절연체와 접점 소재가 모든 모델에 공통이라 부품을 바꿔 끼워도 접촉 특성이 달라지지 않습니다.
AuNi 도금 요청 가능	낮은 접촉 저항이 필요한 측정 회로라면 금-니켈 도금을 요청해 적용할 수 있습니다.

고정·경제형

둥근 너트 고정 방법과
ECO 경제형

소켓은 패널 구멍에 앞쪽에서 끼운 뒤, 뒷면에서 Ø14.5 mm 둥근 너트를 조여 고정합니다. 육각 너트(14) 버전인 경제형은 부품번호에 ECO를 넣어 주문하며, 예를 들면 3265-C-ECO-#입니다.

나사 구멍 없이 눌러 끼우는 방식이 필요하다면 압입형 3285~3295를, M6 스터드로 조이는 방식이 필요하다면 3109~3283 계열을 함께 검토하세요.

뒷면 접속 방식별 형태

뒷면은 M4 나사산, 평 단자, 핀, 납땜, M3 탭 구멍, 포크 형태로 나뉩니다. 패널 내부 배선 방식을 먼저 정하고 그에 맞는 모델을 고르면 별도 변환 부품이 필요 없습니다.

사양

둥근 너트형 소켓
접속 방식별 8종 사양

항목	뒷면 접속	정격 전압	정격 전류	부품번호
3265	M4 나사산 + 너트	1000 V CAT III	36A	3265-C-# 3265-I-#
3266	평 단자 6.3 x 10 mm	1000 V CAT III	36A	3266-C-# 3266-I-#
3267	핀 Ø1.9mm x 11 mm	1000 V CAT III	36A	3267-C-# 3267-I-#
3269	핀 Ø1.9mm x 20.5 mm	1000 V CAT III	36A	3269-C-# 3269-I-#
3270	납땜 Ø2mm	1000 V CAT III	25A	3270-C-# 3270-I-#
3273	M3 탭 구멍	1000 V CAT III	36A	3273-C-# 3273-I-#
3274	평 단자 4.8 x 8 mm	1000 V CAT III	36A	3274-C-# 3274-I-#
3275	포크 납땜 1.6 mm	1000 V CAT III	25A	3275-C-# 3275-I-#

시리즈 공통 사양

항목	사양
접속 구멍	Ø4 mm 안전 소켓
고정 방식	Ø14.5 mm 둥근 너트
정격 전압	1000 V CAT III(전 모델)
정격 전류	3270 · 3275 25 A / 나머지 36 A
절연체	PA6.6
금속	황동, 니켈 도금(AuNi 도금 요청 시)
경제형	육각 너트(14) 버전, 부품번호에 ECO 추가(예: 3265-C-ECO-#)
포장 단위	50

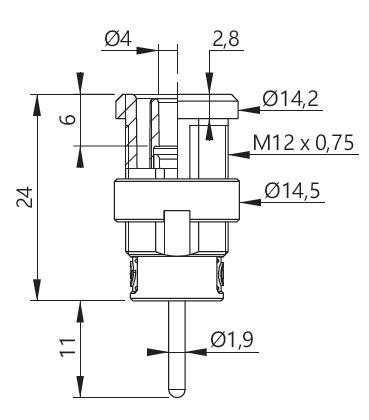

바나나 소켓의 단면 치수도

활용 분야

둥근 너트형 소켓으로
측정 단자를 꾸미는 패널

계측 장비 패널 — 측정 입력과 출력 단자를 Ø4 mm 안전 소켓으로 구성합니다.
교육용 실습 장비 — 학생들이 자주 꽂았다 빼는 연결 단자에 너트 고정형을 적용합니다.
전원 장치 출력 패널 — 출력 단자를 1000 V CAT III 정격 소켓으로 설치합니다.
시험 지그 — 케이블 접속 방식에 맞는 뒷면 형태를 골라 단자대를 꾸밉니다.

선택 가이드

케이블 접속으로 고르는
3265~3275 모델

이럴 때 (접속 조건)	권장 모델	선택 이유
나사로 케이블을 조여 연결한다면	3265	M4 나사산과 너트로 케이블 단자를 체결합니다.
평 단자 케이블을 꽂아 연결한다면	3266 · 3274	6.3 x 10 mm와 4.8 x 8 mm 평 단자 가운데 케이블에 맞는 크기를 고르면 됩니다.
핀 접속으로 연결한다면	3267 · 3269	핀 길이가 11 mm와 20.5 mm로 나뉘어 패널 깊이에 맞출 수 있습니다.
기판에 납땜해 연결한다면	3270 · 3275	납땜과 포크 납땜 접속이며, 정격 전류는 25 A입니다.
M3 탭 구멍에 체결한다면	3273	M3 탭 구멍 접속입니다.

구성·옵션

둥근 너트형 소켓 주문 구성과
부품번호

항목	내용
포장 단위	50
부품번호	3265-C-# 3265-I-# ~ 3275-C-# 3275-I-#
주문 시 지정	부품번호의 -C · -I 구분과 # 자리
도금	니켈 도금 황동, 금-니켈은 요청 시

둥근 너트형과 함께 보는
소켓·액세서리

둥근 너트형 3265~3275와 압입형은 어떻게 다릅니까?
고정 방식이 다릅니다. 둥근 너트형은 너트를 조여 고정하고, 압입형(3285~3295)은 패널 구멍에 눌러 끼워 고정합니다. 패널 뒷면에 너트를 조일 공간이 있다면 너트형이 적합합니다.
3265~3275 경제형은 어떻게 주문합니까?
부품번호에 ECO를 넣어 주문하세요. 육각 너트(14) 버전이며, 예를 들면 3265-C-ECO-#입니다.
3270과 3275는 정격 전류가 다릅니까?
네, 두 모델은 25 A이고 나머지 6종은 36 A입니다. 전압 정격은 8종 모두 1000 V CAT III로 같습니다.
둥근 너트형 소켓도 금-니켈 도금으로 주문할 수 있습니까?
네, 요청하시면 금-니켈(AuNi) 도금을 적용할 수 있습니다. 기본 도금은 니켈 도금 황동입니다.
