Fluke PVA-1500HE2 키트(모델 FLUKE-SOL-INS87-KIT)는 스트링 1500 V DC, 30 A까지 I-V 곡선을 측정하는 PVA-1500HE2 I-V 커브 트레이서에 393 FC 태양광 클램프 미터, 87V 산업용 멀티미터, 1587 FC 절연 멀티미터를 묶은 태양광 시험 키트입니다. (주)테솔이 국내에 공식 공급합니다.
곡선 측정, 절연 저항 시험, 전류·전압 확인, 인버터와 접속함 점검에 필요한 네 장비를 한 구성으로 갖추므로 태양광 발전소의 시운전과 정기 점검에 장비를 따로 맞추지 않아도 됩니다. PVA-1500HE2는 1350 V 이하 스트링에서 스윕 간 지연이 9초 미만이며 시간당 400회까지 측정합니다.
키트 구성
네 가지 장비와 포함 구성품
| 장비 | 역할 | 포함 구성품 |
|---|---|---|

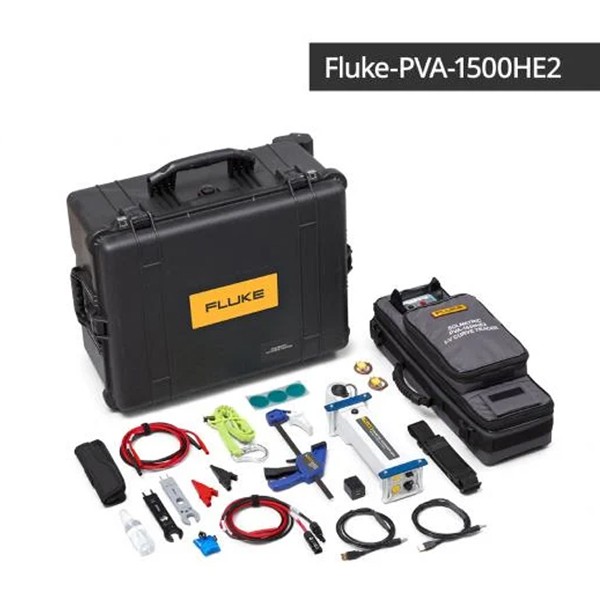

| PVA-1500HE2 | I-V 곡선 측정 | 본체, SolSensor 무선 기준 센서와 클램프, 악어 리드, MC4 연결 해제 도구, 충전기, 열전대 2개와 접착 디스크, 센서 청소 용품, 운반 케이스 |
| 393 FC | 스트링 전류·전압 확인 | CAT III 1500 V True-RMS 클램프 미터, 직각 플러그 테스트 리드(안전 캡), iFlex 18인치 플렉시블 전류 프로브, TPAK 자석 걸이 스트랩, 프리미엄 휴대용 케이스 |
| 87V | 인버터·접속함 전기 점검 | 87V 산업용 멀티미터, TL75 테스트 리드, AC175 악어 클립, 틸트 레그 홀스터, 80BK 온도 프로브, 9V 배터리(장착) |
| 1587 FC | 절연 저항 시험 | 1587 FC 절연 멀티미터, 원격 프로브, 테스트 리드, 악어 클립, K형 열전대, 소프트 케이스 |

활용 순서
시운전과 점검의 작업 흐름 예
네 장비는 한 현장에서 이어서 쓰도록 구성되어 있습니다. 아래는 스트링 시험에서 흔히 쓰는 흐름의 예이며, 실제 절차는 현장 규정과 설계 기준을 따릅니다.
- 절연 저항 시험 — 1587 FC로 케이블과 모듈 회로의 절연 저항을 시험합니다.
- 전류·전압 확인 — 393 FC로 접속함에서 스트링 전선의 전류와 전압을 확인합니다.
- I-V 곡선 측정 — PVA-1500HE2로 스트링의 I-V 곡선을 측정하고 SolSensor 값으로 표준 시험 조건으로 환산합니다.
- 전기 점검 — 87V로 인버터, 접속함, 배터리 저장 설비의 전압·전류·저항을 점검합니다.

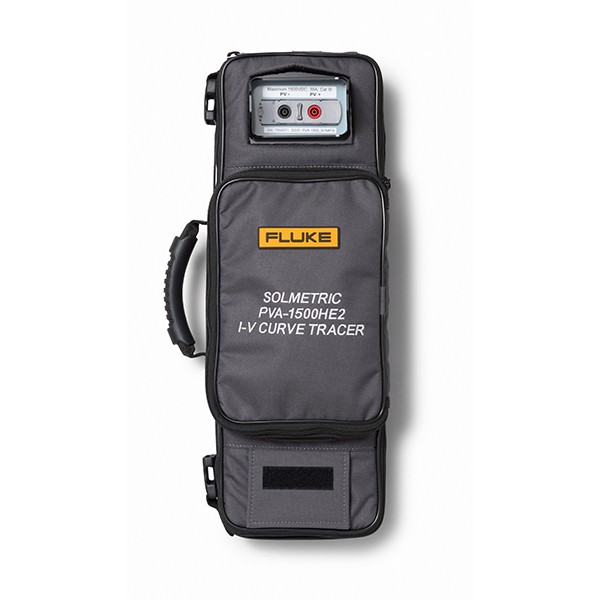

PVA-1500HE2
1500 V·30 A I-V 커브 트레이서

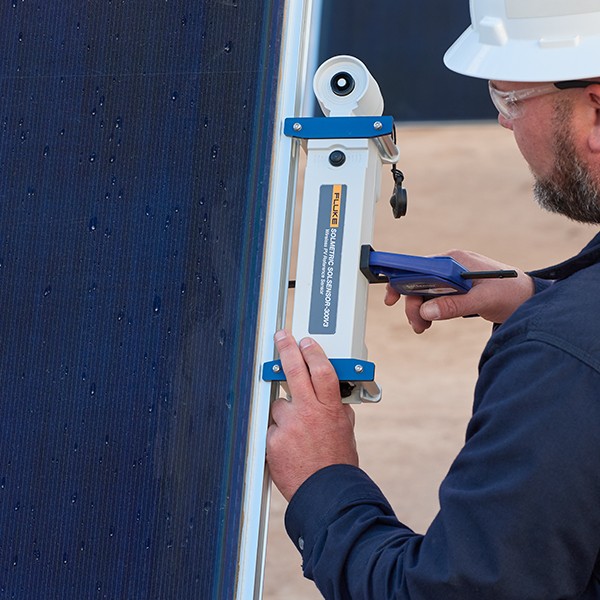

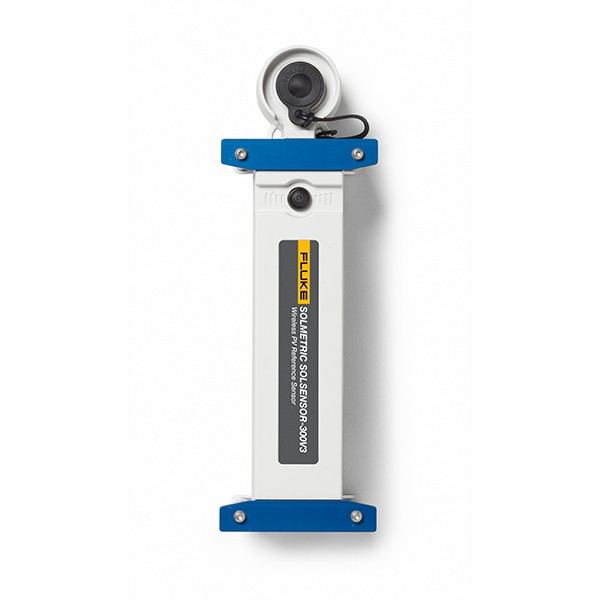

SolSensor는 일사량, 모듈 온도, 기울기를 무선으로 측정하는 기준 센서입니다. 곡선과 같은 순간의 조건이 함께 기록되므로 날씨가 다른 날의 측정값도 표준 시험 조건으로 환산해 비교합니다. 본체는 Wi-Fi로 태블릿이나 노트북에 연결하며, 소프트웨어는 Windows 전용입니다.
| 항목 | 사양 |
|---|---|
| 전압 범위 (Voc) | 20 ~ 1500 V DC |
| 전류 범위 (Isc) | 0 ~ 30 A DC (고효율 모듈 포함) |
| 측정점 · 스윕 시간 | 100점 또는 500점 · 0.05 ~ 2초 |
| 처리 속도 | 스윕 간 지연 9초 미만(1350 V 이하), 시간당 400회 |
| SolSensor 무선 거리 | 시야 확보 시 100 m |
| 무게 | 7.3 kg |
| 배터리 사용 시간 | 약 7시간 |

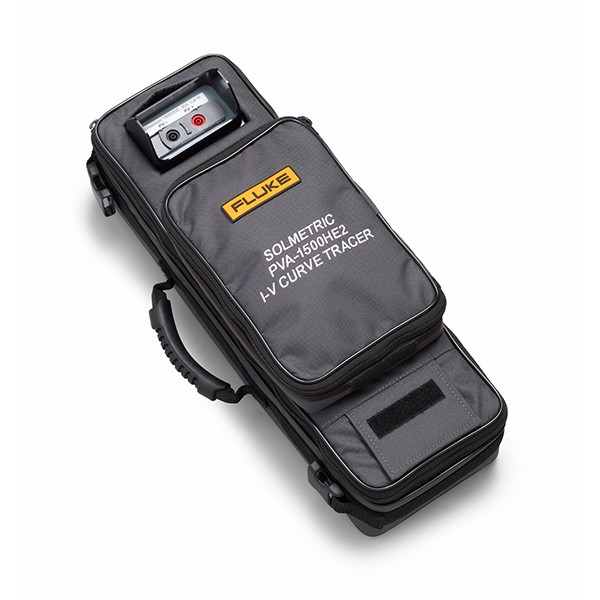

| 운반 케이스 | 포함 |

393 FC · 87V · 1587 FC
나머지 세 장비의 역할과 사양
| 장비 | 주요 사양 | 쓰임 |
|---|---|---|
| 393 FC | CAT III 1500 V / CAT IV 600 V, 접지 대비 최대 DC 1500 V, 집게 999.9 A, iFlex 교류 2500 A | 컴바이너 박스에서 스트링 전선을 하나씩 분리해 측정 |
| 87V | True-RMS, CAT III 1000 V / CAT IV 600 V, 80BK 온도 프로브 포함 | 인버터 출력과 접속함, 배터리 저장 설비의 전기 점검 |
| 1587 FC | 시험 전압 50·100·250·500·1000 V, 절연 저항 0.01 MΩ ~ 2 GΩ, CAT III 1000 V / CAT IV 600 V | 케이블과 모듈 회로의 절연 저항 시험 |

선택 가이드
키트와 단품의 선택 기준
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 근거(핵심 차이점) |
|---|---|---|
| I-V 곡선 측정과 절연·전류·전기 점검 장비를 함께 갖출 때 | PVA-1500HE2 키트 | 네 장비를 한 구성으로 공급하며 PVA-1500HE2는 운반 케이스를 포함합니다. |

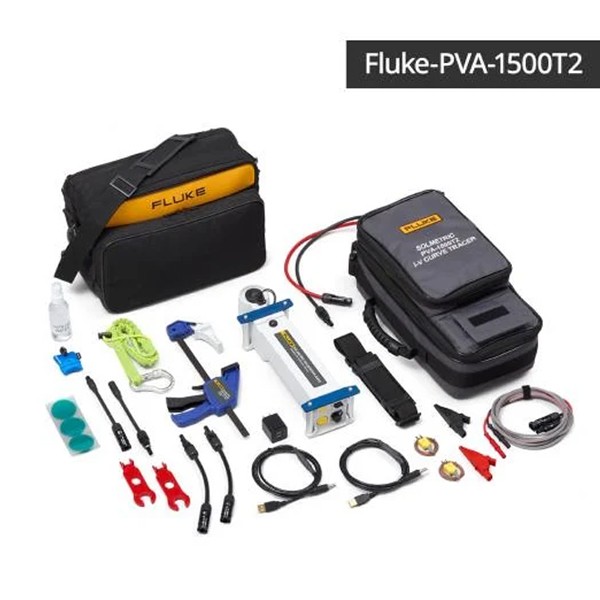

| I-V 곡선 측정 장비만 필요할 때 | PVA-1500 시리즈(T2·HE2) | 본체와 SolSensor 중심의 구성이며 T2와 HE2 중에서 선택합니다. |
| 1000 V DC 이하에서 안전 시험과 I-V 곡선을 한 대로 수행할 때 | Fluke SMFT-1000 | IEC 62446-1 Category 1 안전 시험과 Category 2 I-V 곡선을 한 대로 수행합니다. |

관련 제품
함께 검토하는 태양광 계측 장비
- Fluke PVA-1500 시리즈 I-V 커브 트레이서 (T2·HE2)
- Fluke SMFT-1000 태양광 설치 시험기 (안전 시험 + I-V 커브)
- Fluke 393 FC CAT III 1500 V 태양광 클램프 미터
- Fluke 87V 산업용 디지털 멀티미터
- Fluke 1587 FC 절연저항계 + 멀티미터
키트에는 무엇이 들어 있습니까?
PVA-1500HE2 본체와 SolSensor, 393 FC 클램프 미터, 87V 멀티미터, 1587 FC 절연 멀티미터가 각 장비의 리드와 케이스 등 구성품과 함께 들어 있습니다. 세부 구성은 위의 키트 구성 표를 참고하십시오.

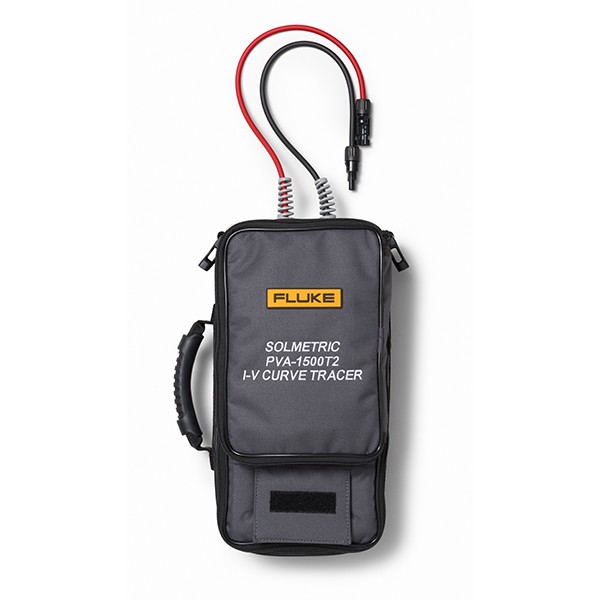

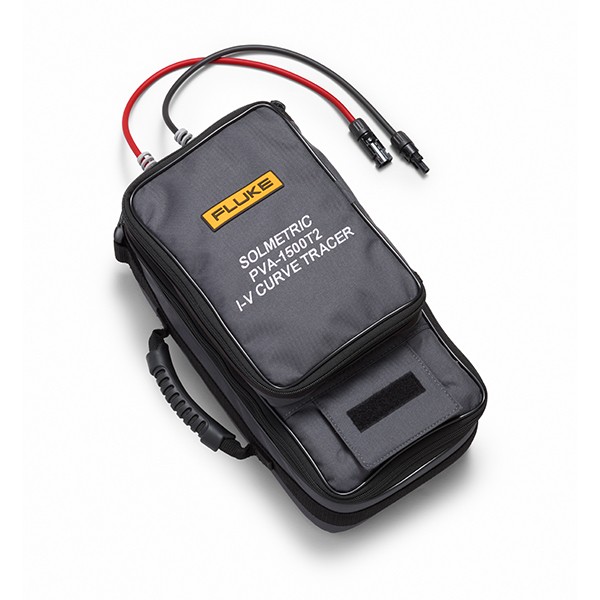

PVA-1500HE2와 PVA-1500T2는 무엇이 다릅니까?
HE2는 모듈 효율에 관계없이 30 A까지 측정하며 운반 케이스를 포함합니다. T2는 효율 19 % 이상 모듈에서 전류 범위가 10 A까지입니다.
PVA-1500HE2 소프트웨어는 Mac에서도 사용합니까?
아니요, 소프트웨어는 Windows 전용입니다. Windows 태블릿이나 노트북과 Wi-Fi로 연결합니다.
절연 저항은 어떤 전압으로 시험합니까?
1587 FC는 50, 100, 250, 500, 1000 V의 시험 전압으로 0.01 MΩ부터 2 GΩ까지 측정합니다.
견적은 어떻게 문의합니까?
견적 받기에서 측정할 스트링의 최대 전압과 수량을 알려 주시면 (주)테솔 엔지니어가 구성을 검토해 안내해 드립니다.
