Fluke I17XX-BNC-M2M 연결케이블

Fluke I17XX-BNC-M2M 연결케이블

MODEL
I17XX-BNC-M2M
브랜드
FLUKE
제품 자료
제품문의 구매하기

로거와 분석기를 PQ400에
잇는 측정 창 연결 케이블

Fluke I17XX PQ400 연결 케이블

견적 받기

Fluke 국내 공식 대리점

Fluke I17XX-FLEX2M-M2M4P · M2M1P · I17XX-BNC-M2M · I17XX-BNC-M2F는 1730 · 1740 시리즈와 BNC 입력 장비를 PQ400 전기 측정 창(Electrical Measurement Window)에 잇는 수-수 2 m 케이블 2종과 4핀-BNC 케이블 2종입니다.

1730 · 1740 시리즈와 3540 FC는 수-수 케이블로, 430 시리즈 II 등 BNC 입력 장비는 4핀-BNC 케이블로 PQ400에 연결합니다. 수-수 케이블은 2 m, BNC 케이블은 2 m와 0.1 m 두 가지입니다. 이 연결 케이블은 (주)테솔이 국내에 공식 공급합니다.

2 m

수-수 케이블과 BNC 수 케이블 길이

4개

M2M4P 세트 구성 수량

0.1 m

BNC 암 케이블 길이

4핀

BNC 케이블 장비 측 커넥터

특징

PQ400 연결 케이블
4종의 특징

핵심 특징현장에서 달라지는 점
수-수 연결 케이블1730 · 1740 시리즈와 3540 FC를 PQ400에 직접 연결하므로 별도 어댑터가 필요하지 않습니다.
4핀-BNC 케이블430 시리즈 II 등 BNC 입력만 있는 장비도 PQ400 측정 창에 연결할 수 있습니다.
M2M4P 4개 세트여러 채널을 동시에 연결하는 구성이라면 필요한 케이블을 세트 하나로 한 번에 갖출 수 있습니다.
PQ400 측정 창 전용연결 대상이 PQ400 측정 창으로 정해져 있어 호환 범위가 명확합니다.

연결 계획

로거와 분석기에 따른
케이블 구분

수-수 케이블과 BNC 케이블 구분

장비 측 커넥터가 4핀 수형인 1730 · 1740 시리즈와 3540 FC는 I17XX-FLEX2M 수-수 케이블을 사용하고, BNC 입력만 있는 430 시리즈 II 같은 장비는 I17XX-BNC 케이블을 사용합니다. BNC 케이블은 2 m 수형(M2M)과 0.1 m 암형(M2F) 중 장비 간 거리에 맞춰 선택하세요.

사양

케이블 4개 모델의
구성·길이 비교

항목I17XX-FLEX2M-M2M4PI17XX-FLEX2M-M2M1PI17XX-BNC-M2MI17XX-BNC-M2F
구성수-수 연결 케이블 4개 세트수-수 연결 케이블 1개4핀 수-BNC 수 케이블 1개4핀 수-BNC 암 케이블 1개
길이2 m2 m2 m0.1 m
연결 대상Fluke 1730 시리즈 에너지 로거, 1740 시리즈 전력 품질 로거, 3540 FC 3상 전력 모니터왼쪽과 같음Fluke 430 시리즈 II 전력 품질 분석기 등 BNC 입력 장비왼쪽과 같음
호환 측정 창Fluke PQ400Fluke PQ400Fluke PQ400Fluke PQ400

시리즈 공통 사양

항목사양
연결 방식수-수 케이블 또는 4핀-BNC 케이블
연결 대상 측정 창Fluke PQ400 전기 측정 창

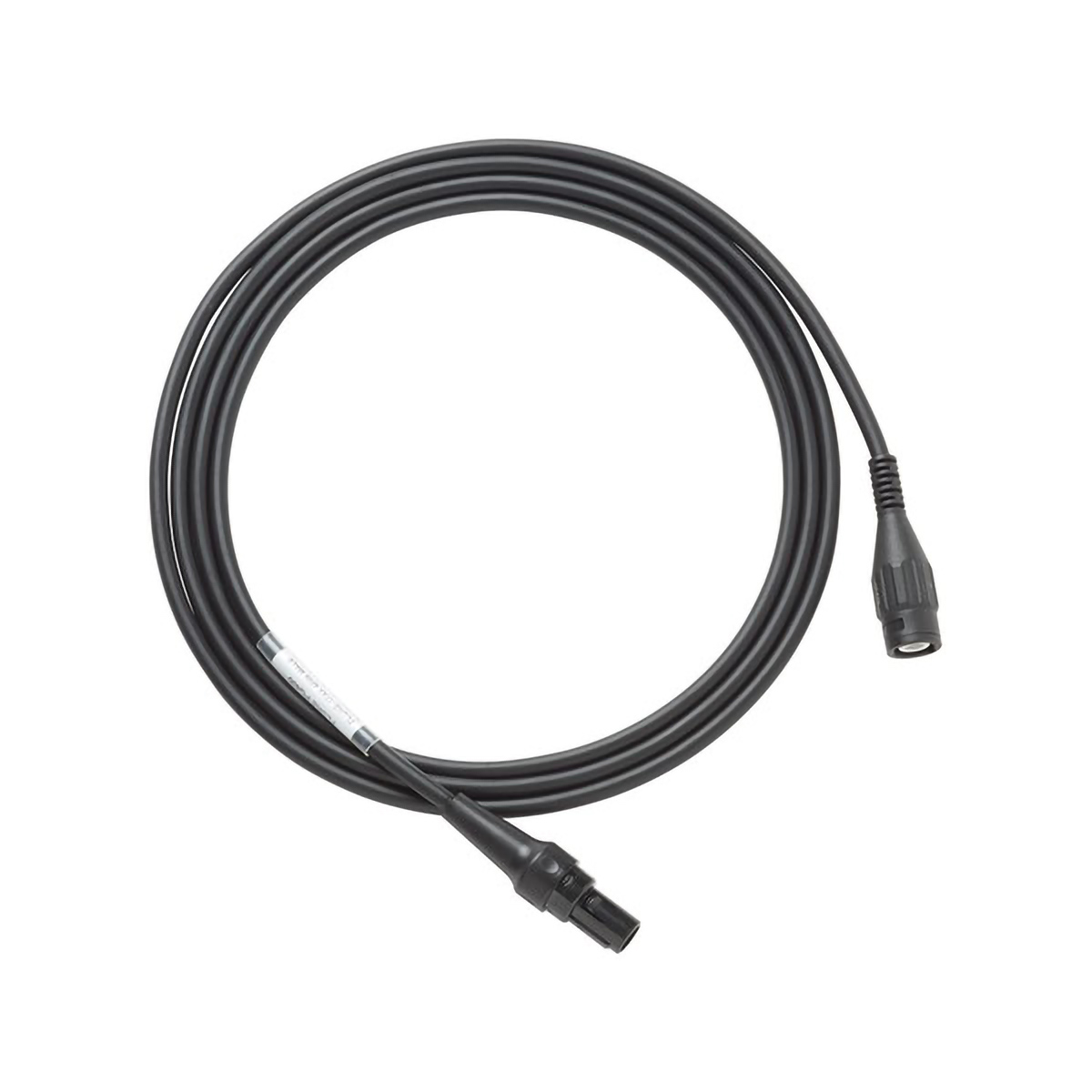

FLUKE I17XX-BNC-M2M - BNC 커넥터가 달린 검은색 연결 케이블 모습
BNC 커넥터가 달린 검은색 연결 케이블 모습

활용 분야

PQ400 연결 케이블이
쓰이는 측정 작업

  • 에너지 기록 — 1730 · 1740 시리즈 기록계를 PQ400 측정 창에 연결합니다.
  • 3상 전력 모니터링 — 3540 FC 3상 전력 모니터를 PQ400에 연결합니다.
  • BNC 입력 장비 연결 — 430 시리즈 II 분석기를 BNC 케이블로 PQ400에 연결합니다.

선택 가이드

연결할 장비에 맞는
PQ400 케이블 선택

이럴 때 (현장 조건)권장 모델선택 이유
1730 · 1740 시리즈, 3540 FC를 연결할 때I17XX-FLEX2M-M2M4P · M2M1P수-수 2 m 케이블로, 연결할 채널 수에 따라 4개 세트나 1개 구성을 고를 수 있습니다.
BNC 입력 장비를 2 m 거리로 연결할 때I17XX-BNC-M2M4핀 수-BNC 수 2 m 케이블이라 장비와 측정 창 사이에 거리가 있어도 연결할 수 있습니다.
BNC 입력 장비를 바로 옆에서 연결할 때I17XX-BNC-M2F0.1 m 길이의 4핀 수-BNC 암 케이블이라 장비를 측정 창 가까이 둘 때 적합합니다.

구성·옵션

케이블 모델별
포함 구성품

모델구성
I17XX-FLEX2M-M2M4P수-수 2 m 연결 케이블 4개 세트
I17XX-FLEX2M-M2M1P수-수 2 m 연결 케이블 1개
I17XX-BNC-M2M4핀 수-BNC 수 2 m 케이블 1개
I17XX-BNC-M2F4핀 수-BNC 암 0.1 m 케이블 1개
