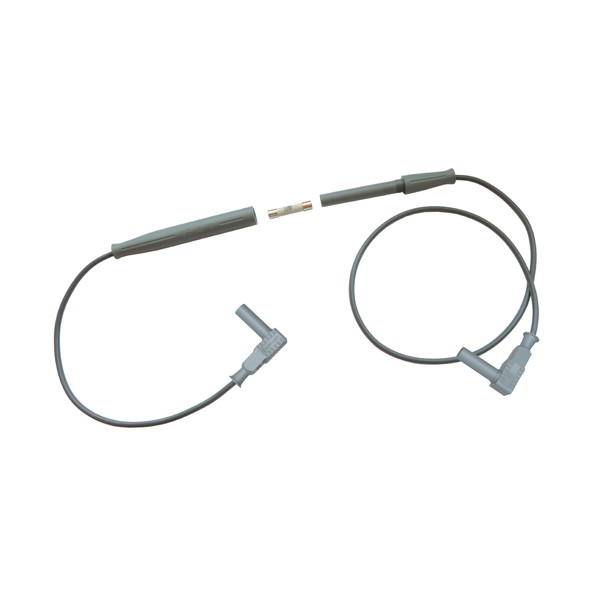

Electro-PJP 15440 Fused Ø4MM RIGHT-ANGLE BANANA PLUGS WITH FUSE HOLDER

Electro-PJP 15440 Fused Ø4MM RIGHT-ANGLE BANANA PLUGS WITH FUSE HOLDER

MODEL: 15440 Fused
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

플러그나 팁 속 퓨즈로
계측기를 보호하는 바나나 리드

Electro-PJP 12xxx · 13xxx · 15xxx 퓨즈 내장 바나나 리드

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 12xxx · 13xxx · 15xxx Fused는 플러그 또는 테스트 팁 안에 0.5 A · 1 A · 2 A 퓨즈를 내장한 Ø4mm 퓨즈 바나나 리드(퓨즈 테스트 리드)로, 멀티미터 입력 단자 바로 앞에서 과전류를 차단해 계측기와 측정 회로를 보호합니다.

12xxx와 15xxx에 들어가는 0.5 A 퓨즈는 차단 용량이 50 kA여서 단락 전류가 큰 계통에서도 회로를 끊습니다. 허용 전류는 선재 단면적 0.75~2.50 mm²에 따라 12 A에서 36 A까지입니다. 13xxx는 퓨즈를 IP2X 스프링 팁 쪽에 넣어 좁은 단자 접촉과 과전류 보호를 한 몸체에서 해결하며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

50 kA

0.5 A 퓨즈의 차단 용량

12 ~ 36 A

선재 단면적별 정격 전류

10 ~ 200 cm

여섯 단계의 리드 길이

IP2X

13xxx 스프링 팁의 보호 등급

특징

퓨즈 위치로 나뉘는
세 가지 퓨즈 리드 구조

핵심 특징	현장에서 달라지는 점
플러그 내장 퓨즈 (12xxx)	퓨즈가 계측기 소켓 바로 앞의 플러그 안에 있어, 리드 선재가 단락되어도 전류가 계측기 입력 회로까지 들어가기 전에 차단됩니다.
퓨즈 홀더 플러그 (15xxx)	홀더에 퓨즈를 끼우는 구조이고 L1·L2 두 구간의 길이를 따로 정하므로, 계측기 쪽과 측정점 쪽 배선 길이가 다른 설비에도 한 가닥으로 대응할 수 있습니다.
퓨즈 내장 IP2X 스프링 팁 (13xxx)	리트랙터블 슬리브가 팁을 덮고 퓨즈가 팁 쪽에 들어 있어, 제어반 안 좁은 단자에 접촉할 때 노출 금속과 과전류 위험을 함께 줄입니다.
고차단 용량 퓨즈	단락 전류가 큰 배전 계통에서도 퓨즈가 회로를 차단하는 정격을 갖추었습니다.
선재 단면적 네 단계	0.75 mm²부터 2.50 mm²까지 측정 전류에 맞는 선재를 고를 수 있어, 소전류 신호선과 부하 전류 측정을 같은 계열로 갖출 수 있습니다.
길이 여섯 단계, 색상 여섯 종	10 cm부터 200 cm까지 측정 위치에 맞춰 길이를 정하고 색상으로 측정점을 구분하므로 배선 혼동이 줄어듭니다.

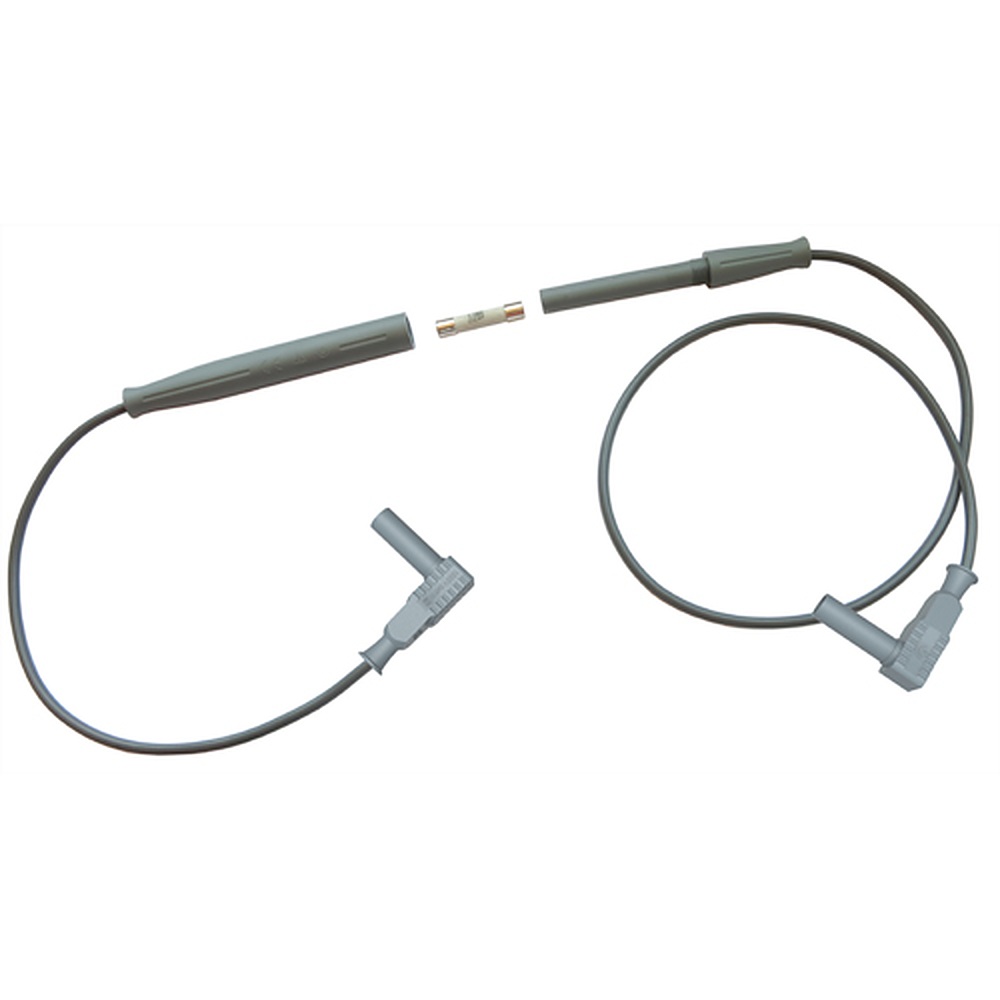

ELECTRO-PJP 15440 Fused - 퓨즈 홀더와 직각 플러그가 있는 회색 리드

퓨즈 홀더와 직각 플러그가 있는 회색 리드

정격 읽기

12xxx · 13xxx · 15xxx
퓨즈 값별 CAT 등급

12xxx와 15xxx는 0.5 A 퓨즈 한 가지만 사용하며 정격은 1000 V AC CAT III입니다. 13xxx는 0.5 A · 1 A · 2 A 중 하나를 고르고 어느 값을 선택해도 1000 V AC CAT II이며, 전류 정격 12 A*의 별표는 끼우는 퓨즈에 따라 실제 값이 달라진다는 뜻입니다.

차단 용량은 리드가 아니라 퓨즈의 정격입니다. 13xxx에서는 0.5 A 퓨즈가 50 kA, 1 A와 2 A 퓨즈가 30 kA로 나뉘므로, 측정하려는 계통의 예상 단락 전류와 비교해 퓨즈 값을 정하세요.

13xxx 퓨즈 스프링 팁의 구조

스프링 팁은 리트랙터블 슬리브 안에서 움직이며, 슬리브가 팁 주변을 덮어 IP2X 수준의 접촉 보호를 유지합니다. 퓨즈가 팁과 같은 몸체 안에 있으므로 프로브를 따로 구성하지 않고도 퓨즈 보호 측정을 시작할 수 있습니다.

품번 구성

품번에서 읽는
선재·길이·색상

품번은 구조 코드, 퓨즈 값, 길이, 색상 코드를 이어 붙인 형식입니다. 12310 계열은 1231[X]-IEC-0A5-[L]-#, 13310 계열은 1331[X]-IEC-{0A5·1A·2A}-[L]-#로 표기하며 [X]는 선재 코드, [L]은 길이, #은 색상 코드입니다. 15xxx는 길이를 [L1]/[L2]로 나눠 두 구간을 각각 정합니다.

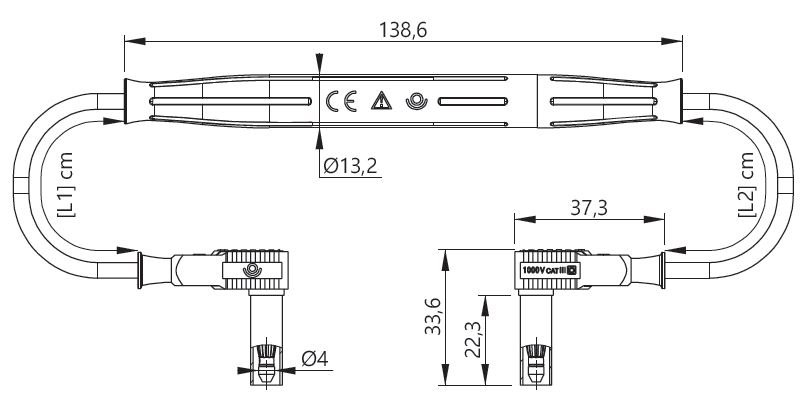

ELECTRO-PJP 15440 Fused - 직각 바나나 플러그 퓨즈 홀더 리드의 치수도

직각 바나나 플러그 퓨즈 홀더 리드의 치수도

사양

퓨즈 바나나 리드 10개 모델
비교와 공통 사양

모델	형태	퓨즈	차단 용량	정격 전압 · 등급	정격 전류
12310 Fused	Ø4mm 직선 퓨즈 바나나 플러그 / 일반	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
12410 Fused	Ø4mm 퓨즈 바나나 플러그, 직선 / 직각	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
12710 Fused	Ø4mm 퓨즈 바나나 플러그, 직선 / 스태커블	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
12060 Fused	Ø4mm 직선 바나나 커넥터, 퓨즈 플러그 / 잭	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
15330 Fused	Ø4mm 직선 플러그, 퓨즈 홀더	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
15340 Fused	Ø4mm 플러그 퓨즈 홀더, 직선 / 직각	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
15440 Fused	Ø4mm 직각 플러그, 퓨즈 홀더	0.5 A	50 kA	1000 V AC CAT III	선재별 12 · 20 · 25 · 36 A
13310 Fused	Ø4mm 퓨즈 스프링 IP2X 테스트 팁, 리트랙터블 슬리브 / 직선 플러그	0.5 A · 1 A · 2 A	50 kA(0.5 A) · 30 kA(1 A · 2 A)	1000 V AC CAT II	12 A*
13410 Fused	13310과 같은 팁 / 직각 플러그	0.5 A · 1 A · 2 A	50 kA(0.5 A) · 30 kA(1 A · 2 A)	1000 V AC CAT II	12 A*
13610 Fused	13310과 같은 팁 / 스태커블 플러그	0.5 A · 1 A · 2 A	50 kA(0.5 A) · 30 kA(1 A · 2 A)	1000 V AC CAT II	12 A*

시리즈 공통 사양

항목	사양
퓨즈 위치	12xxx 플러그 내장 / 15xxx 퓨즈 홀더 플러그 / 13xxx 테스트 팁 내장
퓨즈 규격	12xxx · 15xxx 0.5 A AC 1000 V AC / 13xxx 0.5 A · 1 A · 2 A AC 1000 V AC
선재 단면적별 전류 (12xxx · 15xxx)	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
전류 (13xxx)	12 A* (*끼우는 퓨즈에 따라 다름)
리드 길이	10 · 25 · 50 · 100 · 150 · 200 cm (15xxx는 L1 · L2 각각 동일 범위)
색상	여섯 종
절연 소재	PP
금속부 소재	황동 · CuBe, 니켈 도금 (AuNi 도금은 요청 시)
품번 형식	1231[X] · 1241[X] · 1271[X] · 1206[X]-IEC-0A5-[L]-# / 1533[X] · 1534[X] · 1544[X]-IEC-0A5-[L1]/[L2]-# / 1331[X] · 1341[X] · 1361[X]-IEC-{0A5 · 1A · 2A}-[L]-#
스프링 팁 보호	13xxx IP2X, 리트랙터블 슬리브
포장 수량	10개

활용 분야

퓨즈 보호 측정이
필요한 현장

배전반·제어반 점검 — 1000 V AC CAT III 정격의 12xxx · 15xxx 리드로 분기 회로 전압을 측정하며 계측기 입력 퓨즈 소손을 예방합니다.
전력 설비 유지보수 — 선재 단면적 2.50 mm² 리드로 36 A 범위의 부하 전류 측정 회로를 구성합니다.
기판·제어 장치 디버깅 — 13xxx 스프링 팁으로 좁은 단자에 접촉하면서 퓨즈 보호를 유지합니다.
계측기 교정 전 점검 — 멀티미터 전류 입력에 퓨즈 리드를 먼저 연결해 오결선 사고를 예방합니다.

선택 가이드

구조로 고르는
퓨즈 리드 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
계측기 소켓에 직선으로 꽂을 때	12310 · 12060	퓨즈를 플러그 안에 넣은 가장 단순한 구조입니다.
단자 간격이 좁아 직각 플러그가 필요할 때	12410 · 15440	직각 플러그로 리드가 옆으로 빠져 케이블 간섭이 줄어듭니다.
리드를 겹쳐 꽂는 다채널 측정일 때	12710 · 13610	스태커블 플러그라 같은 소켓에 다른 리드를 겹쳐 연결할 수 있습니다.
양쪽 구간의 길이를 따로 정해야 할 때	15330 · 15340	L1·L2를 각각 10~200 cm에서 고르는 퓨즈 홀더 구조입니다.
퓨즈 값을 0.5 · 1 · 2 A로 바꿔 쓸 때	13310 · 13410	퓨즈 값을 세 가지 중에서 고를 수 있고, IP2X 팁으로 좁은 단자도 측정합니다.

구성·옵션

주문 시 정하는
항목과 구성품

항목	내용
구성품	Ø4mm 퓨즈 바나나 리드 또는 퓨즈 테스트 팁 리드
선택 항목	구조 코드, 선재(단면적), 리드 길이 10 · 25 · 50 · 100 · 150 · 200 cm, 색상, 13xxx의 퓨즈 값
별매	교체용 퓨즈는 Electro-PJP 고차단 퓨즈
포장 수량	10개 단위

관련 제품

퓨즈 바나나 리드와 함께 보는
교체 퓨즈 · 리드

15xxx 퓨즈 리드는 끊어진 퓨즈를 교체할 수 있습니까?
네, 15xxx는 퓨즈 홀더 구조라 퓨즈를 바꿔 끼워 운용합니다. 교체용 퓨즈의 치수와 정격은 Electro-PJP 고차단 퓨즈에서 확인하세요.
12xxx와 13xxx는 어디가 다릅니까?
퓨즈 위치와 보호 등급이 다릅니다. 12xxx는 플러그 안에 0.5 A 퓨즈를 넣은 CAT III 리드이고, 13xxx는 팁 쪽에 퓨즈를 넣은 IP2X 스프링 팁으로 CAT II 정격입니다.
50 kA 차단 용량을 리드의 정격으로 봐도 됩니까?
아닙니다. 50 kA는 0.5 A 퓨즈의 차단 용량이며, 리드의 CAT 등급과는 따로 판단합니다. 두 값을 모두 측정 계통 조건과 비교하세요.
13xxx의 12 A* 별표는 무엇을 뜻합니까?
끼우는 퓨즈 값에 따라 실제 전류 정격이 달라진다는 뜻입니다. 퓨즈 값이 정해지면 그 값 이하로 사용 전류를 맞추세요.
