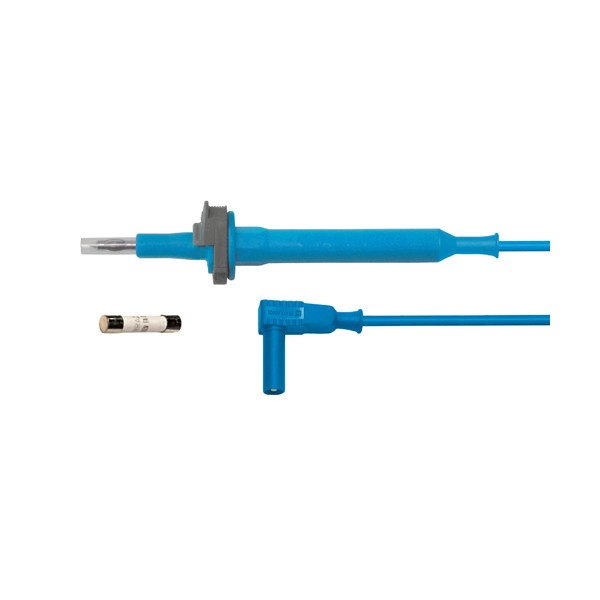

Electro-PJP 5940 Fused 퓨즈 테스트 프로브 w/플러그

Name: Electro-PJP 5940 Fused 퓨즈 테스트 프로브 w/플러그
Brand: ELECTRO-PJP
SKU: 1598515725

잘못 연결해도 계측기 입력을
보호하는 퓨즈 프로브 리드

Electro-PJP 39xx · 49xx · 59xx Fused 스프링 팁 프로브 리드

Electro-PJP 39xx·49xx·59xx Fused는 프로브 몸체에 0.5·1·2 A AC 1000 V AC 퓨즈를 내장한 Ø4mm 스프링 팁 프로브 리드(Fused Test Lead, 퓨즈형 계측 리드선)이며, 120 cm 길이의 9개 모델로 구성됩니다.

퓨즈가 측정선 안에서 과전류를 먼저 차단하므로 전류 측정 단자에 잘못 연결한 상황에서도 계측기 입력 회로를 보호합니다. 39xx는 0.5 A 퓨즈를 선택하면 CAT III, 그 밖의 조합은 CAT II 정격이며, 이 리드는 (주)테솔이 국내에 공식 공급합니다.

선택하는 퓨즈 용량

39xx · 49xx · 59xx 모델

단일 길이 구성

포장 단위

핵심 특징	현장에서 달라지는 점
프로브 내장 퓨즈	측정선 쪽에서 과전류를 차단하므로 계측기 내부 퓨즈를 교환하는 정지 시간이 줄어듭니다.
0.5·1·2 A 선택	측정 회로의 최대 전류에 맞춰 퓨즈 용량을 고를 수 있으며, 용량이 낮을수록 더 작은 과전류에서 끊깁니다.
3종 슬리브 구조	39xx는 일반 몸체, 49xx는 리트랙터블 슬리브, 59xx는 락킹 슬리브와 IP2X를 갖춰 작업 환경에 맞는 접촉 보호를 고를 수 있습니다.
직선·직각·스태커블	계측기 단자 방향과 측정선 분기 여부에 맞춰 플러그를 고를 수 있습니다.
1000 V AC 퓨즈 규격	1000 V AC 규격 퓨즈를 장착해 1000 V AC까지의 회로 측정에도 사용할 수 있습니다.

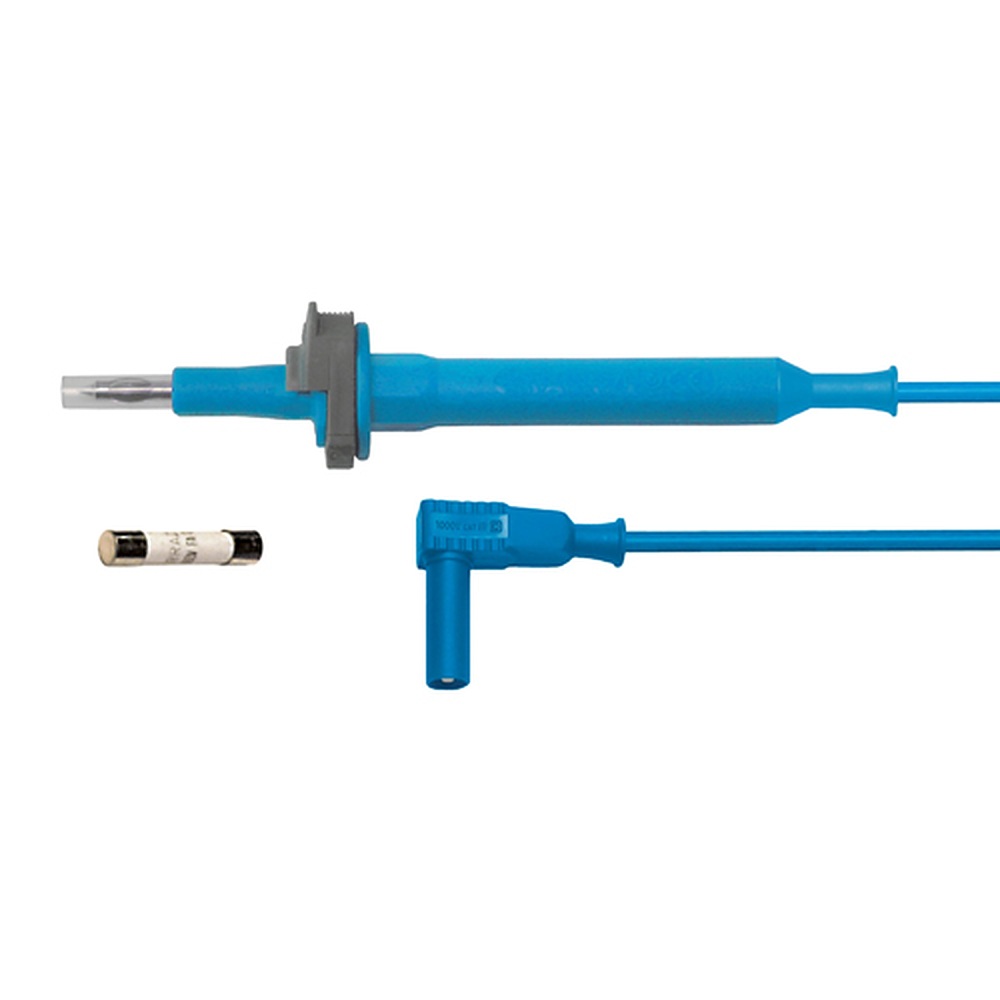

퓨즈와 직각 플러그가 있는 파란 테스트 프로브

이 시리즈의 CAT 등급은 퓨즈 선택으로 정해집니다. 39xx는 0.5 A 퓨즈일 때 1000 V AC CAT III, 1 A·2 A 퓨즈일 때 CAT II입니다. 49xx와 59xx는 세 퓨즈 모두 1000 V AC CAT II입니다.

전류 정격은 12 A*로 표시되며 별표는 장착한 퓨즈에 따라 정해진다는 의미입니다. 따라서 선택한 퓨즈의 용량이 곧 실제 허용 전류의 상한이 됩니다. 색상은 R·N·BL·V·BC·BN 여섯 가지입니다.

프로브 몸체가 퓨즈 수납부를 겸하므로 별도 퓨즈 홀더를 측정선 중간에 달 필요가 없습니다. 퓨즈를 교체할 때는 같은 용량과 1000 V AC 규격의 퓨즈로 바꿔야 정격이 유지됩니다.

모델	팁 / 플러그	0.5 A 퓨즈	1 A · 2 A 퓨즈
3930 Fused	Ø4mm 퓨즈 프로브 / 직선 플러그	1000 V AC CAT III	1000 V AC CAT II
3940 Fused	Ø4mm 퓨즈 프로브 / 직각 플러그	1000 V AC CAT III	1000 V AC CAT II
3970 Fused	Ø4mm 퓨즈 프로브 / 스태커블 플러그	1000 V AC CAT III	1000 V AC CAT II
4930 Fused	리트랙터블 슬리브 퓨즈 프로브 / 직선 플러그	1000 V AC CAT II	1000 V AC CAT II
4940 Fused	리트랙터블 슬리브 퓨즈 프로브 / 직각 플러그	1000 V AC CAT II	1000 V AC CAT II
4960 Fused	리트랙터블 슬리브 퓨즈 프로브 / 스태커블 플러그	1000 V AC CAT II	1000 V AC CAT II
5930 Fused	락킹 슬리브 IP2X 퓨즈 프로브 / 직선 플러그	1000 V AC CAT II	1000 V AC CAT II
5940 Fused	락킹 슬리브 IP2X 퓨즈 프로브 / 직각 플러그	1000 V AC CAT II	1000 V AC CAT II
5960 Fused	락킹 슬리브 IP2X 퓨즈 프로브 / 스태커블 플러그	1000 V AC CAT II	1000 V AC CAT II

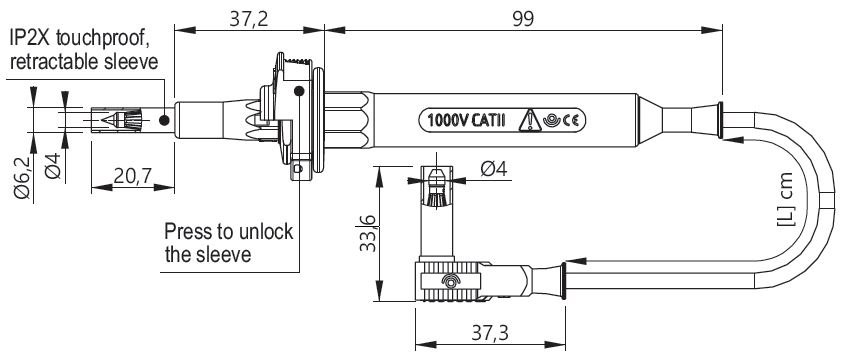

직각 플러그 퓨즈 테스트 프로브의 치수도

이럴 때 (현장 조건)	권장 모델	선택 이유
CAT III 환경에서 쓸 때	3930 · 3940 · 3970 (0.5 A 퓨즈)	0.5 A 퓨즈를 고르면 1000 V AC CAT III 정격이 됩니다.
연결을 자주 반복할 때	4930 · 4940 · 4960	리트랙터블 슬리브가 팁을 덮어 꽂고 빼는 작업이 잦아도 노출 금속이 줄어듭니다.
케이블이 당겨지는 현장일 때	5930 · 5940 · 5960	락킹 슬리브로 고정되는 IP2X 구조라 케이블이 당겨지는 현장에 맞습니다.
측정선을 분기할 때	3970 · 4960 · 5960	스태커블 플러그라 같은 단자에 다른 측정선을 겹쳐 꽂을 수 있습니다.

39xx에 0.5 A 퓨즈를 쓰면 CAT 등급이 어떻게 달라집니까?
CAT III가 됩니다. 39xx는 0.5 A 퓨즈에서 1000 V AC CAT III, 1 A·2 A에서 CAT II이므로 설비 등급에 맞춰 퓨즈 용량부터 정하세요.
12 A* 표기의 별표는 무슨 뜻입니까?
별표는 전류 정격이 장착한 퓨즈에 따라 달라진다는 의미입니다. 실제로 흘릴 수 있는 전류의 상한은 선택한 퓨즈의 용량이 정합니다.
퓨즈 프로브 리드의 퓨즈가 끊어지면 어떻게 합니까?
같은 용량의 1000 V AC 규격 퓨즈로 교체하세요. 정격이 다른 퓨즈를 넣으면 CAT 등급과 허용 전류가 달라지므로 사용하지 마세요.
퓨즈 없는 스프링 팁 리드와는 어떻게 구분합니까?
퓨즈 없는 4930·4940·5930·5940은 별도 구성입니다. 모델명에 Fused가 붙은 39xx·49xx·59xx 9개 모델만 프로브 안에 퓨즈를 내장합니다.
