Electro-PJP 606Mg6.6 자석 어댑터

MODEL: 606Mg6.6
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

좁은 제어반 단자 옆으로
리드를 빼는 직각 자석 어댑터

Electro-PJP 606Mg 직각 자석 어댑터

견적 받기

Electro-PJP 국내 정식 공급 파트너

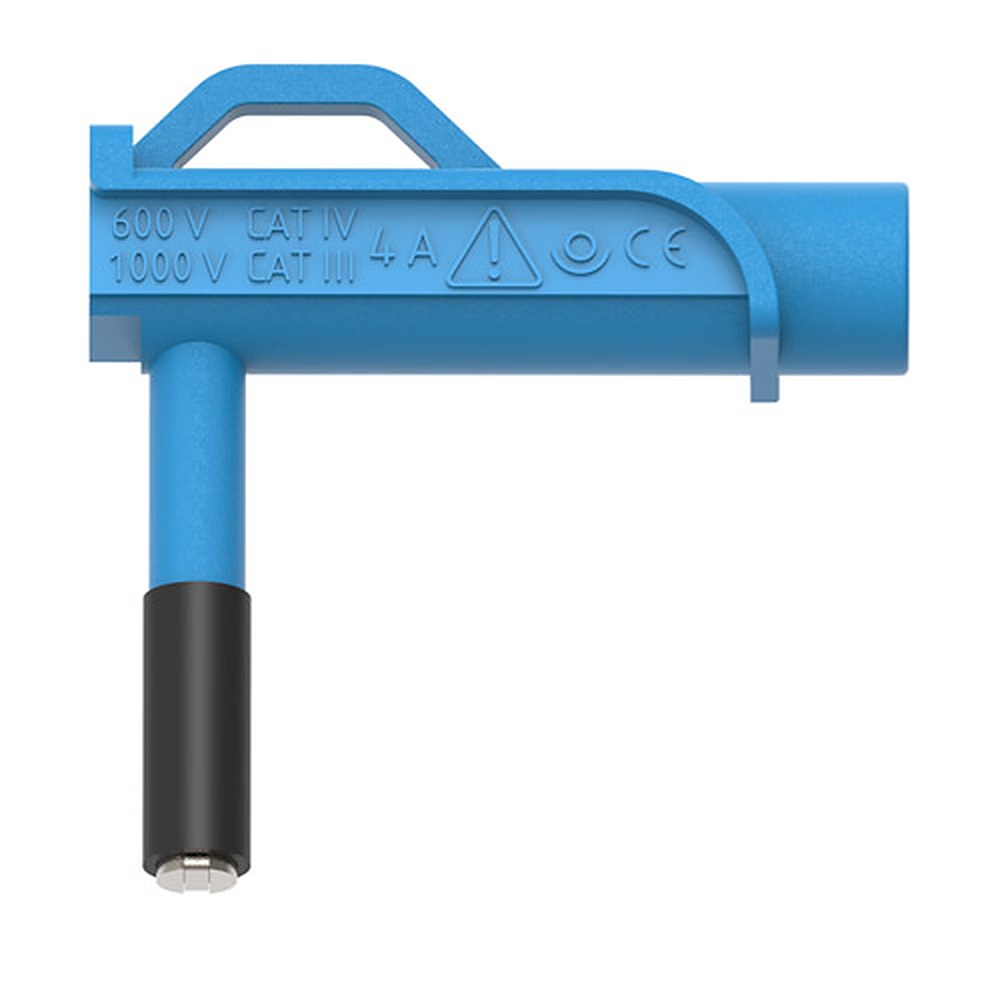

Electro-PJP 606Mg는 자석 머리를 단자에 붙이고 직각 Ø4mm 소켓에 리드를 꽂는 직각 자석 어댑터(Right-angle Magnetic Adapter)입니다. 머리 지름이 여섯 가지라 단자 크기에 맞춰 고르면 측정 리드를 단자에 잠시 고정해 둘 수 있습니다.

정격은 1000 V CAT III·600 V CAT IV, 전류는 4 A이며, N35 자석으로 단자에 붙습니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

6종

머리 지름별 모델 구성

1000 V

CAT III 정격 전압

600 V

CAT IV 정격 전압

4 A

전 모델 정격 전류

특징

좁은 제어반에서 리드를
직각으로 빼는 자석 어댑터

핵심 특징	현장에서 달라지는 점
직각 Ø4mm 소켓	리드가 단자 옆으로 빠지므로 좁은 제어반 안에서도 옆 단자와 부딪히지 않습니다.
N35 자석 머리	자석이 단자에 붙어 있어 리드를 고정하기 어려운 위치에서도 측정 자세가 유지됩니다.
니켈 도금 황동 접점	접점 표면이 안정적이라 붙였다 떼기를 반복해도 접촉이 유지됩니다.
머리 지름 6종	6~11 mm 범위에서 단자 머리에 맞는 모델을 고르면 접촉 면적을 충분히 확보할 수 있습니다.
CAT III 1000 V 정격	1000 V CAT III·600 V CAT IV 정격이라 설비 전기 점검에 필요한 측정 등급을 갖췄습니다.

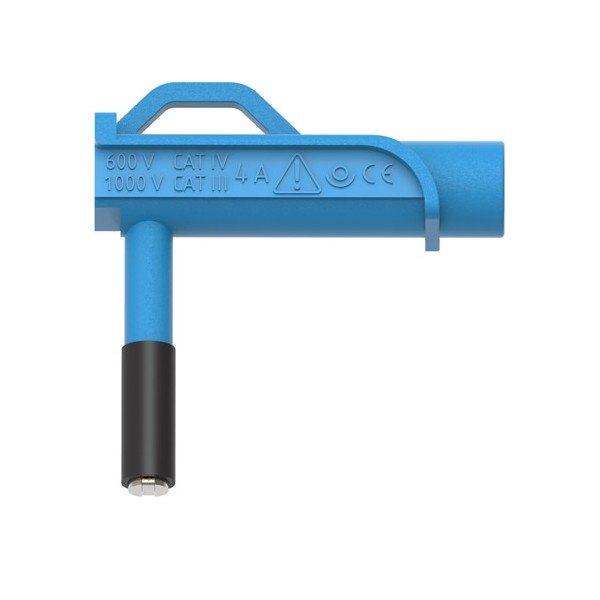

L자형 손잡이가 있는 파란 마그네틱 어댑터

모델 선택

606Mg 머리 지름과
색상 구성

어댑터는 붙일 단자의 머리 지름에 맞춰 고르세요. 지름이 맞아야 자석이 단자 평면에 밀착합니다. 색상은 빨강, 검정, 파랑, 흰색 네 가지라 극성이나 회로를 구분할 수 있고, 10개 단위로 포장됩니다.

머리 지름과 소켓 방향

직각 소켓은 머리 면과 수직 방향으로 리드를 뺍니다. 좁은 단자 열에서는 리드가 옆 단자 쪽으로 쓰러지지 않도록 방향을 먼저 정한 뒤 붙이세요.

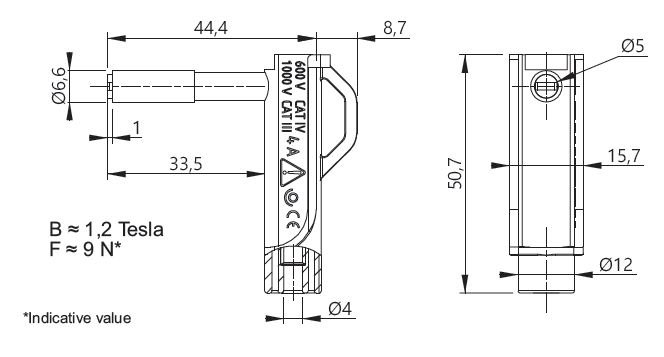

자석 어댑터의 정면과 측면 치수도

사양

606Mg 6개 모델 목록과
공통 사양

항목	606Mg6	606Mg6.6	606Mg8	606Mg9	606Mg10	606Mg11
머리 지름	6 mm	6.6 mm	8 mm	9 mm	10 mm	11 mm

시리즈 공통 사양

항목	사양
정격	1000 V CAT III · 600 V CAT IV
전류	4 A
연결	Ø4mm 소켓, 직각
자석	N35
본체	PP · Ni 도금 황동
색상	빨강 · 검정 · 파랑 · 흰색
포장	10개

활용 분야

자석 어댑터를 단자에
붙여 쓰는 현장

6~11 mm 단자 임시 연결 — 측정 리드를 단자에 잠시 붙여 두고 측정합니다.
고정이 어려운 위치 — 리드를 단자에 고정하기 어려운 곳에서 자석으로 유지합니다.
좁은 공간 직각 인출 — 리드를 직각 방향으로 빼야 하는 좁은 공간에 알맞습니다.

선택 가이드

단자 머리 지름에 맞는
606Mg 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
단자 머리가 6 mm 안팎이라면	606Mg6 · 606Mg6.6	가장 작은 두 단계 머리라 6 mm와 6.6 mm 단자에 밀착합니다.
단자 머리가 8~9 mm라면	606Mg8 · 606Mg9	일반 단자 나사 머리에 맞는 중간 지름입니다.
단자 머리가 10~11 mm라면	606Mg10 · 606Mg11	큰 머리 단자에서도 접촉 면을 넓게 확보할 수 있습니다.

구성·옵션

606Mg 구성과
주문 방법

항목	내용
구성	직각 자석 어댑터 단품 (포장 10개)
색상	빨강 · 검정 · 파랑 · 흰색
주문 방법	머리 지름별 모델명(606Mg6 등)으로 골라 주문하세요.

606Mg와 함께 보는
자석 어댑터

606Mg 자석 어댑터의 머리 지름은 어떻게 고릅니까?
붙일 단자의 머리 지름을 재서 가장 가까운 모델을 고르세요. 머리 지름은 여섯 단계로 나뉩니다.
606Mg는 MgP 시리즈와 무엇이 다릅니까?
머리 지름 구성은 같은 계통이지만 정격이 다릅니다. 606Mg는 1000 V CAT III·600 V CAT IV, 4 A이므로 설비 등급에 맞는 시리즈를 고르세요.
606Mg의 정격은 어떻게 됩니까?
1000 V CAT III·600 V CAT IV, 전류 4 A입니다. 여섯 모델 모두 정격이 같습니다.
자석 어댑터 포장 단위는 몇 개입니까?
10개입 포장입니다. 색상은 빨강, 검정, 파랑, 흰색 가운데 고를 수 있습니다.
