Electro-PJP AdaMagnet은 자석 머리를 금속 단자에 붙이고 Ø4mm 소켓에 바나나 플러그를 꽂는 직선형 자석 어댑터(Magnetic Adapter)입니다. 머리 지름은 Ø7·Ø9·Ø10 세 가지이며, 저전압 시험에서 계측기 리드를 단자에 잠시 고정할 때 사용합니다.

정격은 30 VAC·60 VDC 이하이고 전류는 Ø7과 Ø9가 12 A, Ø10이 4 A이므로, 큰 전류가 필요한 시험에는 지름이 작은 모델을 선택하세요. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

3종

머리 지름 Ø7 · Ø9 · Ø10

12 A

Ø7과 Ø9의 정격 전류

4 A

Ø10의 정격 전류

60 VDC

직류 정격 전압 상한

특징

붙이고 꽂는
AdaMagnet 연결 구조

핵심 특징현장에서 달라지는 점
자석 머리금속 단자에 자석으로 붙으므로 악어 클립을 물리기 어려운 좁은 단자에서도 리드가 쓰러지지 않고 유지됩니다.
Ø4mm 소켓표준 바나나 플러그를 그대로 꽂으므로 사용 중인 리드를 바꾸지 않고 단자에 연결할 수 있습니다.
니켈 도금 황동 접점접점 표면이 니켈 도금이라 반복해서 붙이고 떼어도 접촉 상태가 안정적입니다.
N35 자석(Ø9·Ø10)자력이 일정한 등급의 자석이라 단자에 붙는 힘이 모델별로 일관됩니다.
머리 지름 3종세 가지 지름 가운데 단자 머리 크기에 맞는 모델을 골라 충분한 접촉 면적을 확보할 수 있습니다.

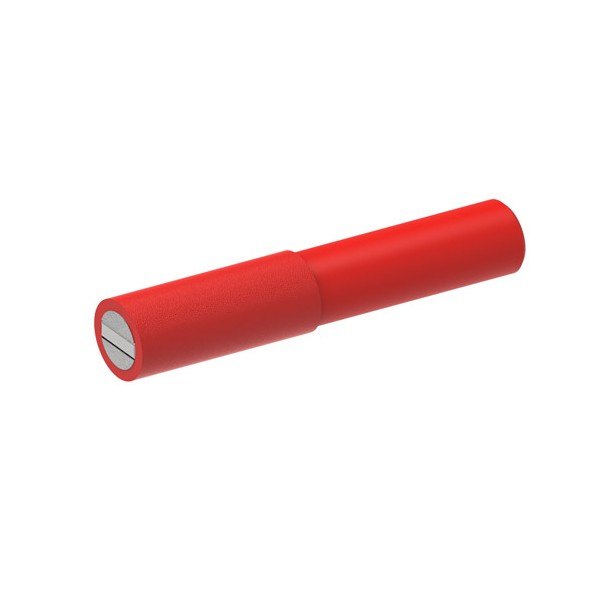

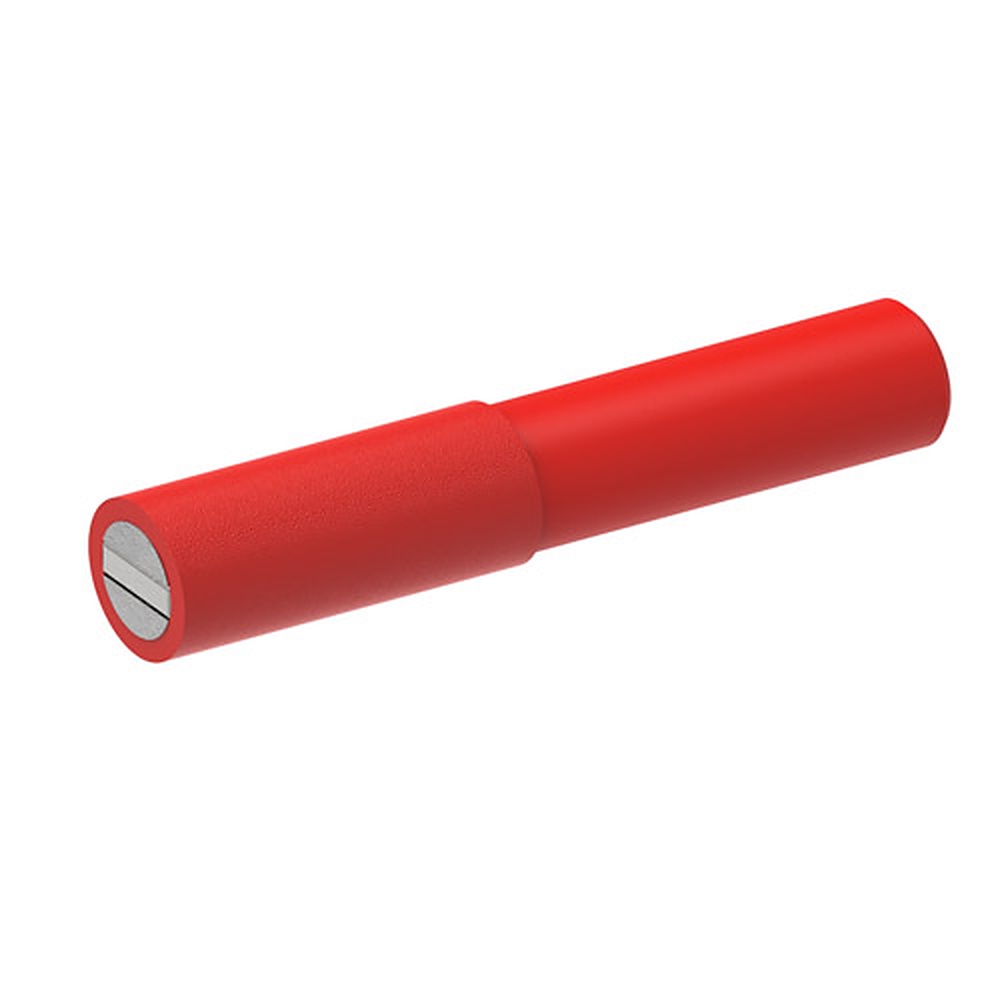

ELECTRO-PJP AdaMagnetD7F4 - 한쪽 끝이 자석인 빨간 마그네틱 어댑터
한쪽 끝이 자석인 빨간 마그네틱 어댑터

지름 선택

단자 머리 크기와
전류 정격 맞추기

어댑터는 단자 머리 지름과 가장 가까운 모델을 고르세요. 지름이 맞아야 자석이 단자 전체 면에 밀착하고 접촉 저항이 일정하게 유지됩니다. 전류도 모델마다 달라 Ø7과 Ø9는 12 A, Ø10은 4 A까지 허용하므로, 10 mm 단자에서 4 A를 넘는 시험이 필요하면 단자 크기에 맞는 다른 연결 방법을 검토하세요.

자석이 붙는 단자에만 적용

자석이 붙지 않는 재질의 단자에는 적용할 수 없습니다. 강철 나사 머리나 철계 금속 단자처럼 자석이 붙는 접촉면인지 먼저 확인하고, 임시 연결 용도로 사용하세요.

저전압 한계

30 VAC·60 VDC 이하
저압 회로 전용

AdaMagnet의 정격은 30 VAC·60 VDC 이하입니다. 상용 전원 계통이나 고전압 회로 측정에는 사용할 수 없으며, 저전압 신호 회로와 제어 회로의 임시 연결에만 사용합니다. 고전압 회로가 필요한 현장은 CAT 등급이 표시된 직각 자석 어댑터(MgP 시리즈)를 선택하세요.

사양

Ø7 · Ø9 · Ø10
모델별 사양

항목AdaMagnet Ø7AdaMagnet Ø9AdaMagnet Ø10
품번AdaMagnetD7F4-#AdaMagnetD9F4-#AdaMagnetD10F4-#
머리 지름7 mm9 mm10 mm
정격 전압≤30 VAC · ≤60 VDC≤30 VAC · ≤60 VDC≤30 VAC · ≤60 VDC
정격 전류12 A12 A4 A
포장 수량10개10개10개

시리즈 공통 사양

항목사양
형태직선형 자석 어댑터
소켓Ø4mm 소켓 (바나나 플러그용)
자석Ø9 · Ø10은 N35
절연부PP(폴리프로필렌)
접점니켈 도금 황동
연결 방식자석 머리를 금속 단자에 붙이는 임시 연결

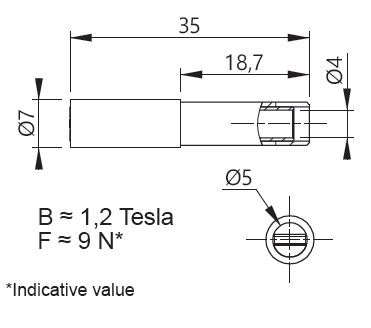

ELECTRO-PJP AdaMagnetD7F4 - 마그네틱 어댑터의 치수도
마그네틱 어댑터의 치수도

활용 분야

임시 연결이
필요한 시험 현장

  • 계측기 임시 연결 — 자석 머리를 금속 단자에 붙이고 측정 리드를 꽂습니다.
  • 단자 크기별 연결 — 머리 지름에 맞는 모델을 골라 접촉 면을 확보합니다.
  • 저전압 회로 시험 — 30 VAC·60 VDC 이하 신호·제어 회로의 전압과 전류를 측정합니다.

선택 가이드

단자 머리 지름으로 고르는
AdaMagnet과 MgP

이럴 때 (현장 조건)권장 모델선택 이유
단자 머리가 7 mm일 때AdaMagnet Ø712 A까지 허용하며 가장 작은 단자에 맞습니다.
단자 머리가 9 mm일 때AdaMagnet Ø9N35 자석을 사용하고 12 A까지 허용해 전류 여유가 큽니다.
단자 머리가 10 mm일 때AdaMagnet Ø10N35 자석을 사용하며, 정격 전류가 4 A이므로 시험 전류를 먼저 확인하세요.
직각 방향으로 리드를 빼야 할 때MgP 시리즈직각 구조에 1500 V CAT III · 1000 V CAT IV 정격이라 고전압 회로에도 사용할 수 있습니다.

구성·옵션

AdaMagnet 구성과
주문 방법

항목내용
구성자석 어댑터 단품 (포장 10개)
주문 방법지름(Ø7 · Ø9 · Ø10)으로 선택
