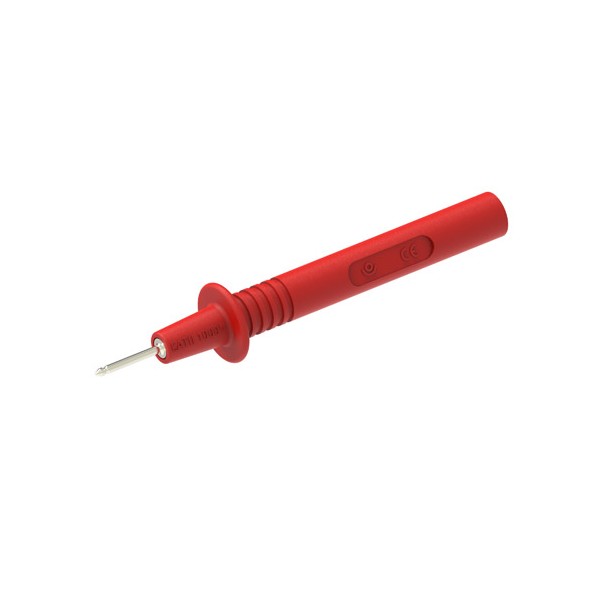

테스트 프로브 Electro-PJP 405

MODEL: 405
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

단자 모양과 측정 범주에 맞춰
고르는 안전 테스트 프로브

Electro-PJP 402 · 404 · 405 · 490 · 590 테스트 프로브

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 402 · 404 · 405 · 490 · 590은 팁 굵기와 보호 구조가 다른 Ø4mm 안전 접속 테스트 프로브(고정 팁 테스트 프로브, 안전 프로브)입니다. 정격은 1000 V CAT II에서 CAT IV까지, 전류는 16 A에서 36 A까지 모델별로 나뉩니다.

402는 1000 V CAT IV 정격의 가는 강철 팁, 404는 CAT III에 36 A, 405는 Ø2mm 스무스 팁에 36 A 정격입니다. 490은 리트랙터블 슬리브를, 590은 IP2X 락킹 슬리브를 갖췄습니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

CAT IV

402의 1000 V 안전 등급

36 A

404 · 405의 정격 전류

IP2X

590 프로브의 보호 등급

5종

팁 형태가 다른 모델 수

특징

팁과 슬리브로 구분하는
테스트 프로브 다섯 모델

핵심 특징	현장에서 달라지는 점
402 매우 가는 강철 팁	오버몰딩으로 보호한 가는 팁이 밀집한 단자에 닿으므로, CAT IV 정격을 유지하면서 인접 단자와 단락될 위험이 줄어듭니다.
404 보호 캡	캡을 씌우면 팁이 덮여 이동이나 대기 중에 금속이 드러나지 않고, 36 A 정격이라 부하 전류 측정에도 적합합니다.

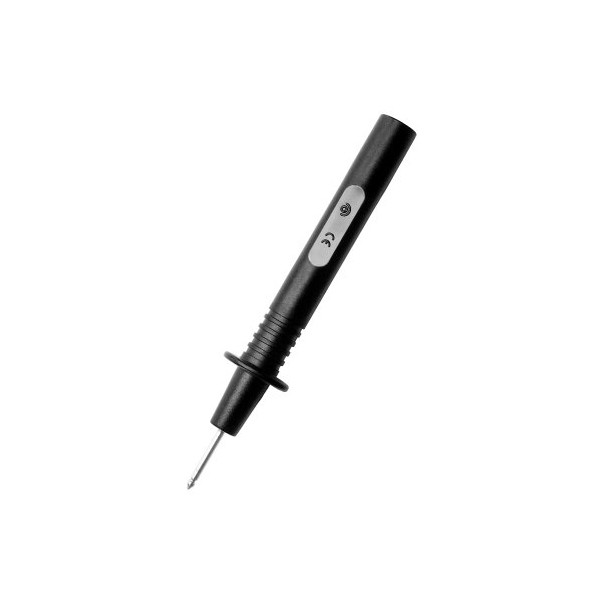

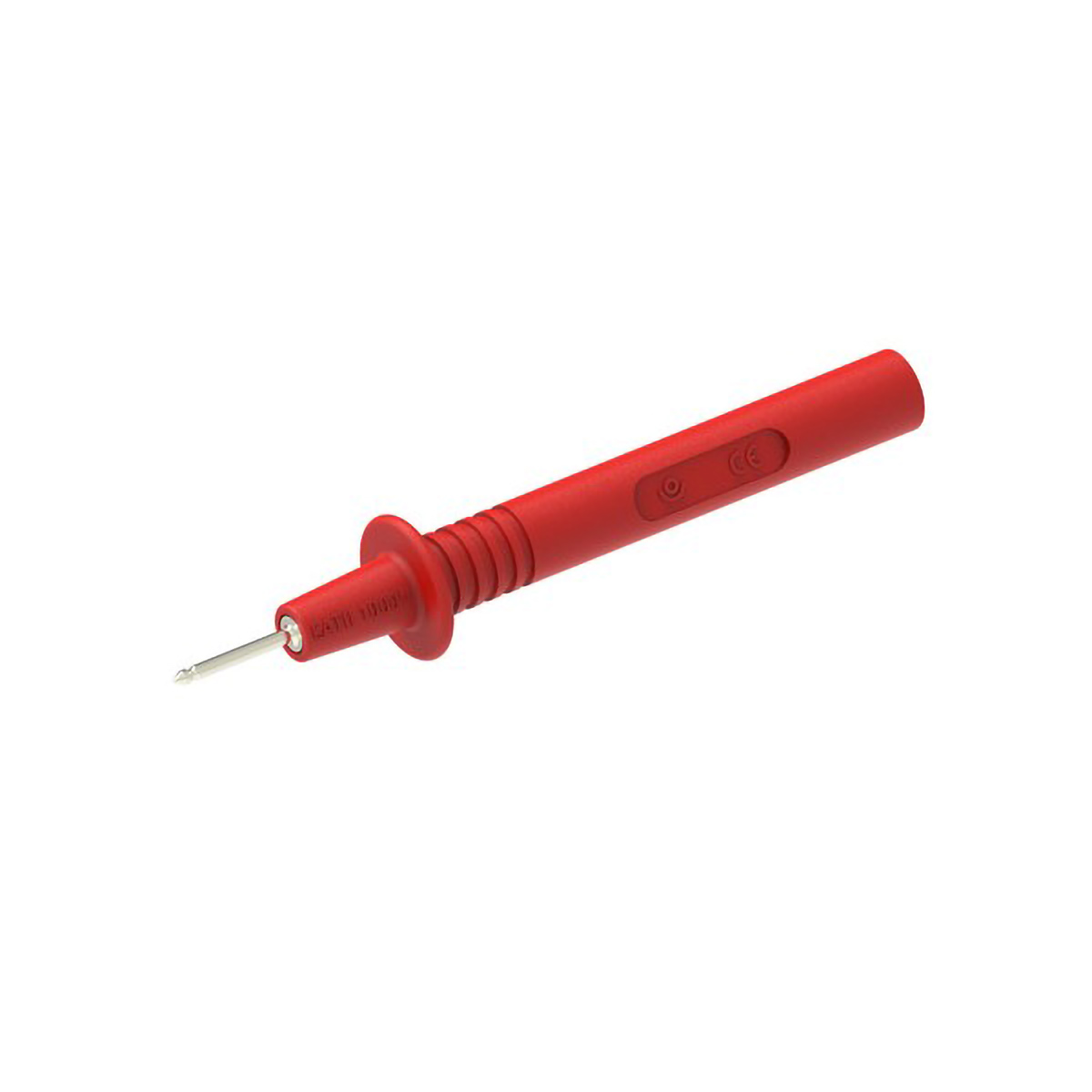

405 Ø2mm 스무스 팁	매끄러운 Ø2mm 팁이 소켓과 작은 단자 구멍에 들어가므로 기판 커넥터 측정에 알맞습니다.
490 리트랙터블 슬리브	슬리브를 움직여 팁 노출 길이를 조절할 수 있어, 측정 위치에 따라 접촉 범위를 바꿉니다.
590 IP2X 락킹 슬리브	슬리브를 잠가 팁 길이와 IP2X 보호를 고정하므로 반복 측정 때 접촉 조건이 일정합니다.

정격 읽기

모델별로 달라지는
CAT 등급과 전류

가장 높은 등급은 402의 CAT IV이며, 404는 CAT III, 405 · 490 · 590은 CAT II입니다. 같은 1000 V라도 CAT 등급이 낮으면 분전 계통에서 측정할 수 있는 범위가 좁아지므로, 설비의 측정 범주부터 확인하세요.

전류 정격은 404 · 405가 36 A, 490 · 590이 20 A, 402가 16 A로 팁이 가늘수록 낮아집니다. 부하 전류 측정에는 404를, 신호선 측정에는 402 · 405를 먼저 검토하세요.

404 보호 캡과 590 락킹 슬리브

404는 캡을 씌워 팁을 덮은 채 보관하다가 측정할 때만 벗기고, 590은 슬리브를 잠가 팁 길이를 고정합니다. 방식은 달라도 두 구조 모두 팁 끝의 금속 노출 범위를 제한합니다.

사양

테스트 프로브 5개 모델
정격과 사양

모델	구성	정격 전압 · 등급	정격 전류	포장
402	매우 가는 강철 팁 · 오버몰딩 보호 · Ø4mm 안전 접속	1000 V CAT IV	16 A	10개
404	Ø4mm 안전 프로브 · Ø4mm 안전 접속 · 보호 캡	1000 V CAT III	36 A	10개
405	Ø2mm 스무스 안전 프로브 · Ø4mm 안전 접속	1000 V CAT II	36 A	10개
490	Ø4mm 안전 프로브 · Ø4mm 안전 접속 · 리트랙터블 슬리브	1000 V CAT II	20 A	10개
590	Ø4mm IP2X 안전 프로브 · Ø4mm 안전 접속 · 락킹 / 리트랙터블 슬리브	1000 V CAT II	20 A	10개

테스트 프로브 공통 사양

항목	사양
품번 형식	402-IEC-CATIV-# · 404-IEC-# · 405-IEC-# · 490-IEC-# · 590-IEC-#
절연 소재	402 · 490 PP / 404 · 405 PA6 / 590 PP · PA6.6
금속부 소재	402 황동 · 스테인리스강 / 404 · 405 · 490 · 590 황동 · CuBe 니켈 도금 (AuNi 도금은 요청 시)
색상 수	402 8종 / 404 · 405 · 490 · 590 6종
접속부	Ø4mm 안전 접속
팁 보호	402 오버몰딩 / 404 보호 캡 / 405 해당 없음 / 490 리트랙터블 슬리브 / 590 IP2X 락킹 슬리브

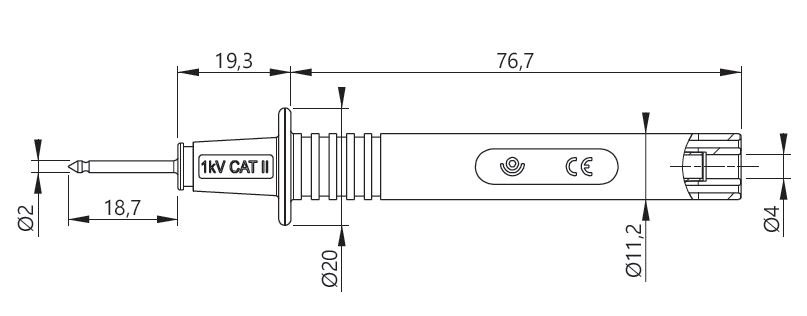

테스트 프로브의 치수도

활용 분야

프로브 팁 형태에 맞는
측정 작업

밀집 단자 측정 — 402의 가는 팁으로 릴레이 소켓과 단자대 사이 좁은 틈에 접촉합니다.
부하 전류 측정 — 36 A 정격의 404를 분기 회로의 전압·전류 측정에 연결합니다.
기판 커넥터 점검 — 405의 Ø2mm 스무스 팁을 작은 소켓 구멍에 넣어 신호를 확인합니다.
반복 정기 점검 — 590의 락킹 슬리브로 접촉 조건을 고정해 여러 점을 같은 방식으로 측정합니다.

선택 가이드

측정 조건에 맞는
프로브 팁 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
CAT IV 계통을 가는 팁으로 측정하려면	402	1000 V CAT IV 정격에 16 A로, 다섯 모델 가운데 등급이 가장 높습니다.
보호 캡과 큰 전류 정격이 필요하다면	404	CAT III에 36 A이며, 캡으로 팁을 덮어 보관할 수 있습니다.
작은 소켓 구멍에 접촉하려면	405	Ø2mm 스무스 팁이 소켓 구멍에 들어가며, 정격은 36 A입니다.
팁 노출을 슬리브로 조절하려면	490 · 590	490은 리트랙터블 슬리브, 590은 IP2X 락킹 슬리브로 팁 노출을 관리합니다.
퓨즈 보호가 필요하다면	Electro-PJP 퓨즈 내장 고정 프로브	490 · 590에 0.5 A · 1 A · 2 A 퓨즈를 내장한 별도 모델입니다.

구성·옵션

프로브 구성과
주문 방식

항목	내용
구성품	단품 테스트 프로브
선택 항목	모델과 색상
별매	Ø4mm 안전 바나나 리드, 프로브 끝에 결합하는 PROB형 클립
포장 수량	10개 단위

테스트 프로브와 함께 보는
리드 제품

Electro-PJP 테스트 프로브 가운데 CAT 등급이 가장 높은 모델은 무엇입니까?
402입니다. 402는 1000 V CAT IV 정격이며, 404는 CAT III, 405 · 490 · 590은 CAT II입니다.
402·404·405·490·590 프로브에는 어떤 리드를 연결합니까?
Ø4mm 안전 접속에 맞는 리드를 연결하세요. Ø4mm 안전 바나나 리드 계열과 함께 구성하되, 리드의 CAT 등급도 프로브와 대조해야 합니다.
보호 캡이 있는 모델은 무엇입니까?
404입니다. 490과 590은 캡 대신 슬리브로 팁을 조절하거나 잠급니다.
490 · 590은 퓨즈 내장 프로브와 어떻게 구분합니까?
490 · 590은 퓨즈가 없는 모델입니다. 퓨즈 보호가 필요하면 퓨즈 내장 고정 프로브 페이지의 390 · 490 · 590 Fused를 선택하세요.
