XBee S2C DigiMesh TH 타입

XBee S2C DigiMesh TH 타입

MODEL
2.4GHz 매쉬형 무선 모듈
브랜드
DIGI

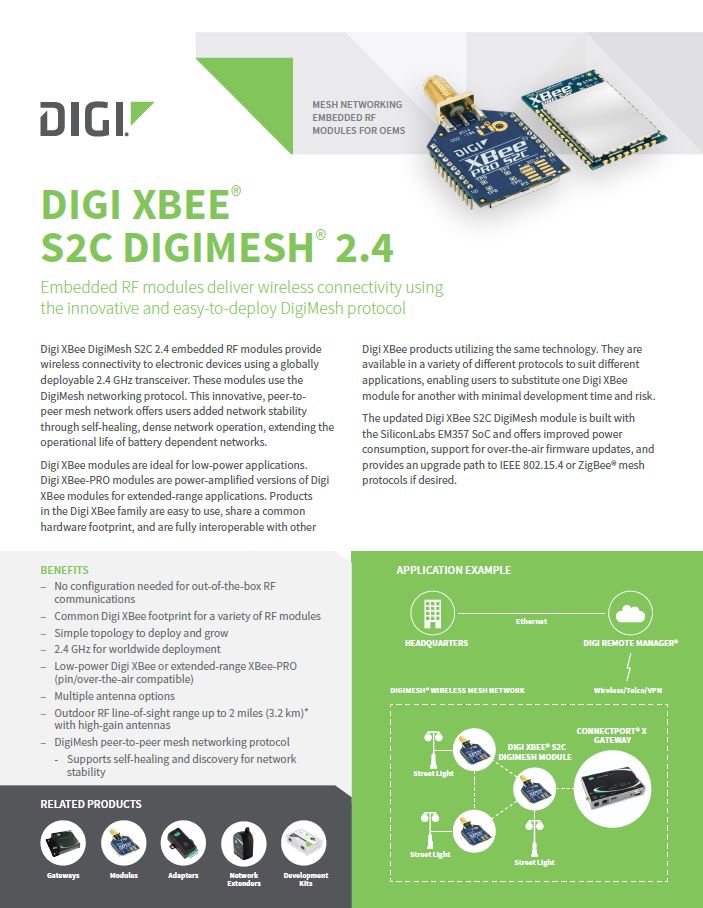

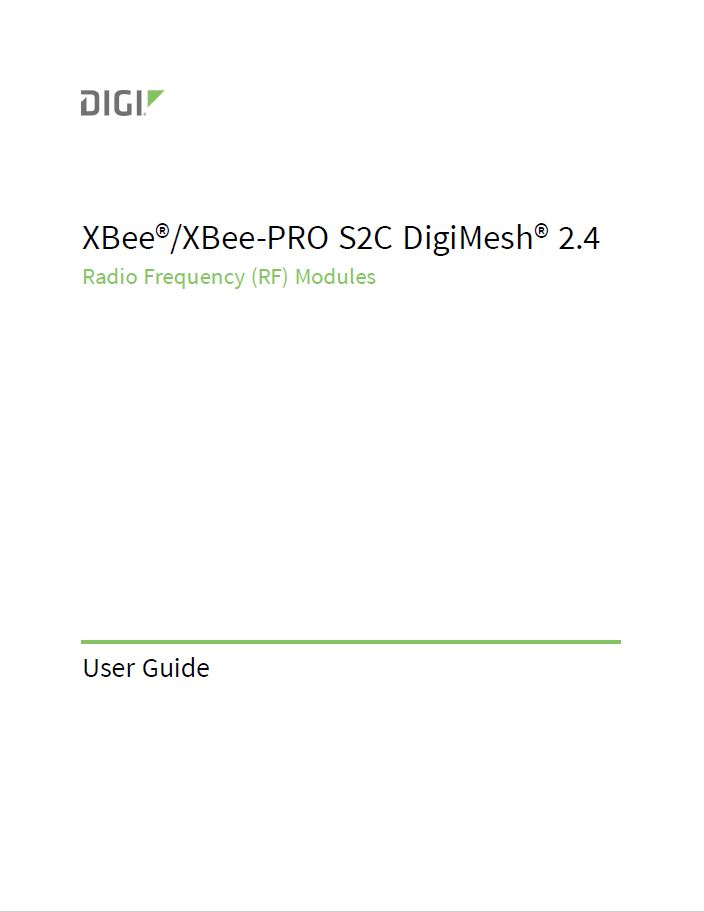

제품 자료
제품문의 구매하기

핀으로 꽂는 스루홀⁣ S2C DigiMesh 2.4

Digi XBee S2C DigiMesh 2.4 TH 무선 모듈⁣ 프로토콜 : DigiMesh 2.4⁣ 칩셋 : Silicon Labs EM357 SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee S2C DigiMesh 2.4 TH 모듈은 동등 노드 메시 구조와 -100 dBm 수신 감도를 갖춘 스루홀(TH) 형태의 DigiMesh 2.4 무선 모듈(XBee S2C DigiMesh 2.4 RF Module)입니다. Silicon Labs EM357 SoC를 사용하며 실외 가시거리 최대 1200 m의 메시 네트워크를 구성합니다. (주)테솔이 국내에 공식 공급합니다.

핀 방식의 스루홀(TH) 형태이며 크기는 2.438 × 2.761 cm입니다. XBee S2C DigiMesh 2.4 TH 모듈은 소켓에 꽂는 구조여서 모듈만 따로 교체할 수 있습니다. 국내 사용 가능 여부는 문의해 주세요.

+5 dBm

기본 송신 출력

+8 dBm

부스트 모드 출력

1200 m

실외 가시거리 최대

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee S2C DigiMesh 2.4 TH의⁣ 기능과 프로토콜 특성

항목내용
메시 구조모든 노드가 같은 역할을 하며 서로 데이터를 중계합니다.
경로 형성한 경로가 막혀도 다른 노드를 거쳐 데이터를 전달합니다.

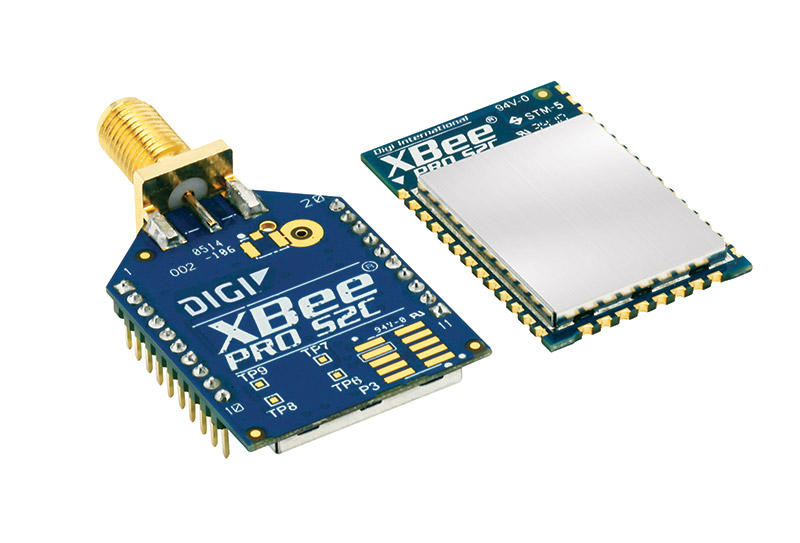

DIGI 2.4GHz 매쉬형 무선 모듈 - 안테나 커넥터가 달린 무선 모듈 기판 외형
안테나 커넥터가 달린 무선 모듈 기판 외형

안테나 옵션

XBee S2C DigiMesh 2.4 TH⁣ 안테나 옵션과 파트 넘버

XBee S2C DigiMesh 2.4 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

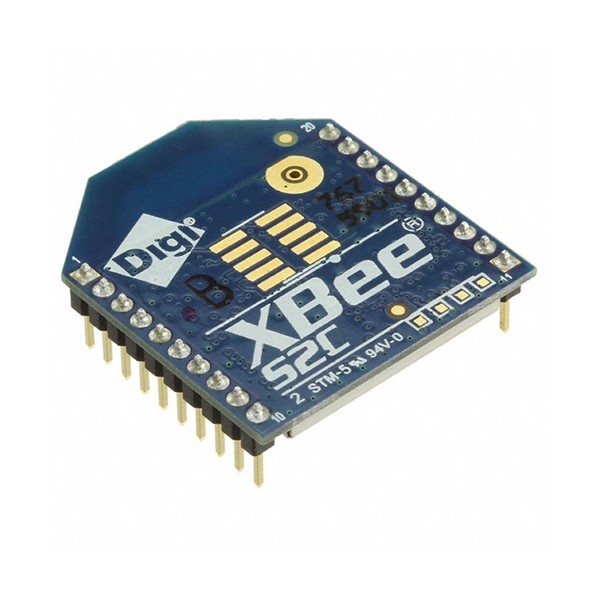

XB24CDMPIT-001PCB 안테나스루홀(TH) · 2.438 × 2.761 cm

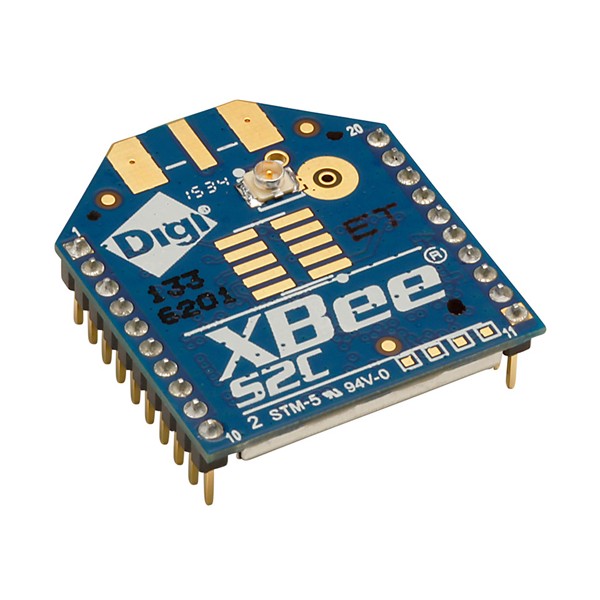

XB24CDMUIT-001U.FL 커넥터스루홀(TH) · 2.438 × 2.761 cm

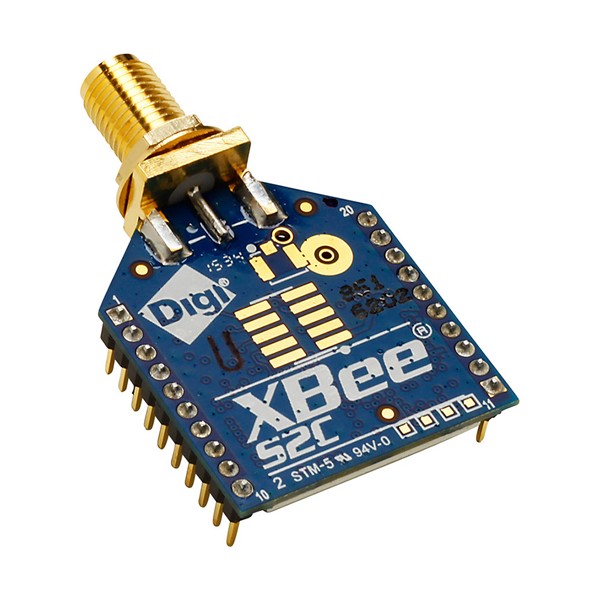

XB24CDMSIT-001RPSMA 커넥터스루홀(TH) · 2.438 × 2.761 cm

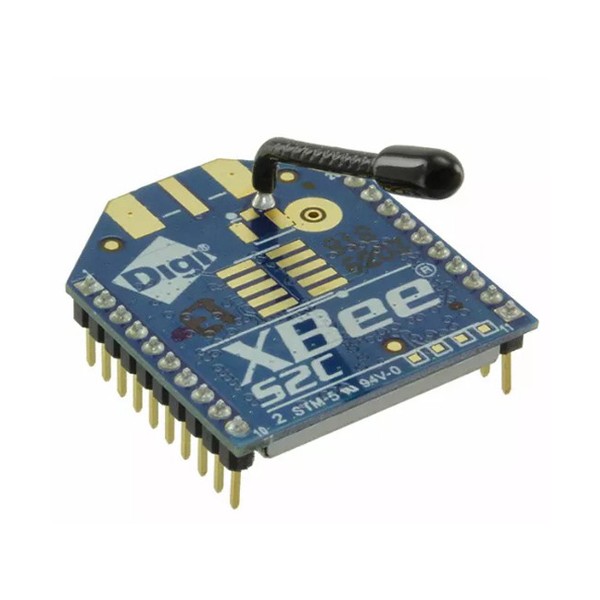

XB24CDMWIT-001와이어 안테나스루홀(TH) · 2.438 × 2.761 cm

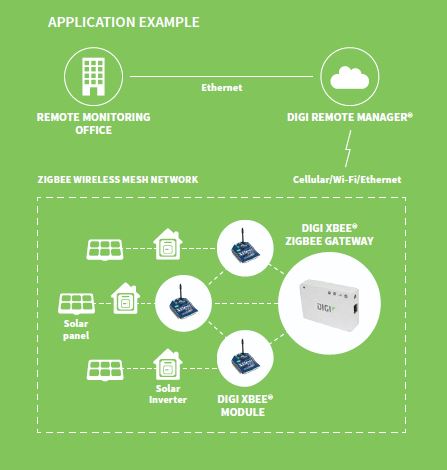

DIGI 2.4GHz 매쉬형 무선 모듈 - 무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도
무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

사양

XBee S2C DigiMesh 2.4 TH 사양

항목내용
프로토콜DigiMesh 2.4
칩셋Silicon Labs EM357 SoC
주파수 대역·채널ISM 2.4 GHz, 16채널
데이터 속도RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력+5 dBm(3.1 mW), 부스트 모드 +8 dBm(6.3 mW)
수신 감도-100 dBm, 부스트 모드 -102 dBm(1 % PER)
통신 거리실내·도심 최대 60 m, 실외 가시거리 최대 1200 m
공급 전압2.1–3.6 V
소비 전류송신 33 mA(부스트 45 mA), 수신 28 mA(부스트 31 mA), 파워다운 1 µA 미만(25 °C)
시리얼 인터페이스UART, SPI
입출력디지털 I/O 15개, 10비트 ADC 4채널
암호화128비트 AES
동작 온도-40 ~ 85 °C
구성 방법API 또는 AT 명령(로컬 또는 OTA)
인증FCC, IC, ETSI
크기2.438 × 2.761 cm
안테나주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

  • 메시 센서망 — 노드를 추가하며 범위를 넓힙니다.
  • 기존 S2C DigiMesh 네트워크 확장 — 칩과 펌웨어가 같은 모듈을 더합니다.
XBee S2C DigiMesh TH 타입 제품 사진

같은 계열

XBee S2C DigiMesh 2.4 TH와⁣ 같은 계열 모델

  • XBee S2C DigiMesh 2.4 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 PCB·U.FL·RF 패드 안테나 파트가 있습니다
