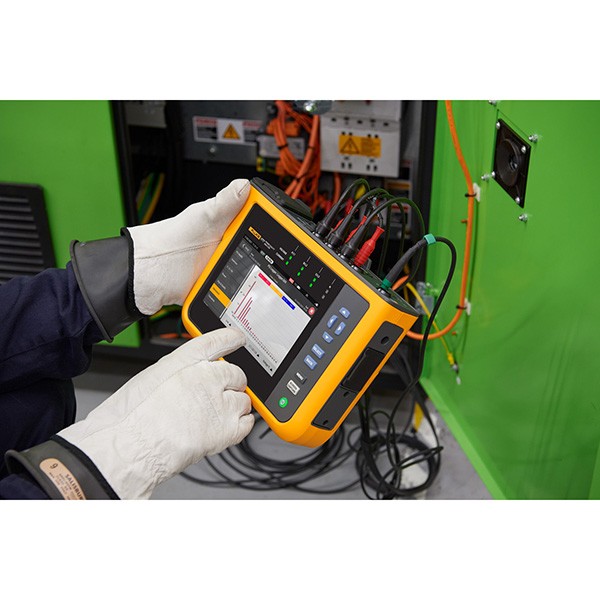

3상 전력 품질 분석기(1770 시리즈) 요약정보 및 구매

MODEL : FLUKE-1770 시리즈

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

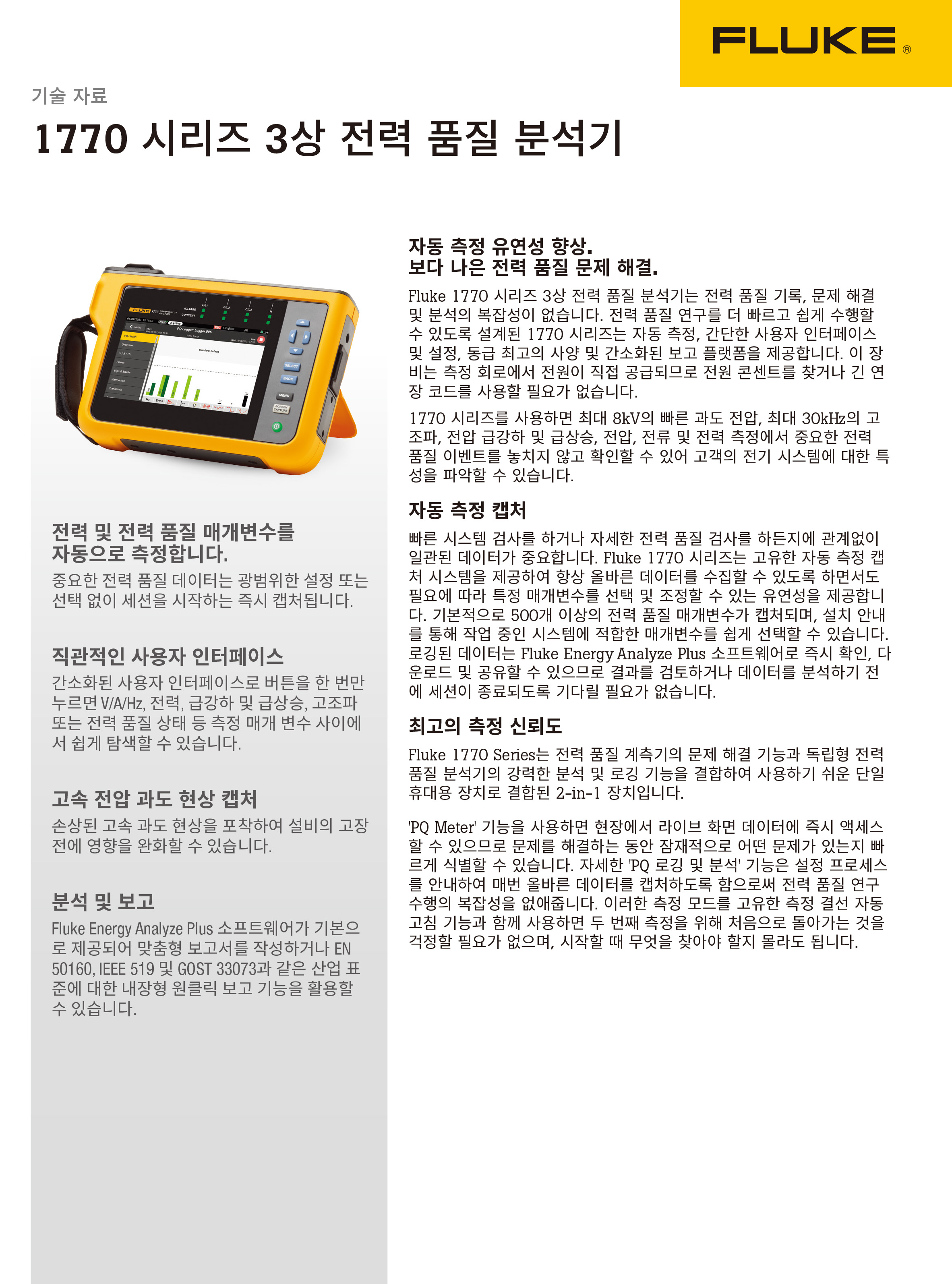

제품 정보



· 제품 사양

주요 기능

입력 전압
입력 수4개의 입력, 3상 및 PE에 참조된 중성(5개의 커넥터)
측정 범주1000V CAT III / 600V CAT IV
최대 입력 전압1000V rms/1000V dc(1700Vpk)
공칭 전압 범위Wye 및 단상: 가변(50V – 1000V)
델타: 가변(100V – 1000V)
공칭 전압(VDIN) 100V – 690V에 대한 IEC 61000-4-30 ClassA 준수
입력 임피던스P-P와 P-N 간 10MΩ, P-PE와 N-PE 간 5MΩ
대역폭PQ 측정 시 DC에서 30kHz까지, 과도 전류 제외
분해능24비트 동기 샘플링
샘플링 주파수50/60Hz에서 80kS/s
배율1:1, 센서 종류에 따라 가변가능

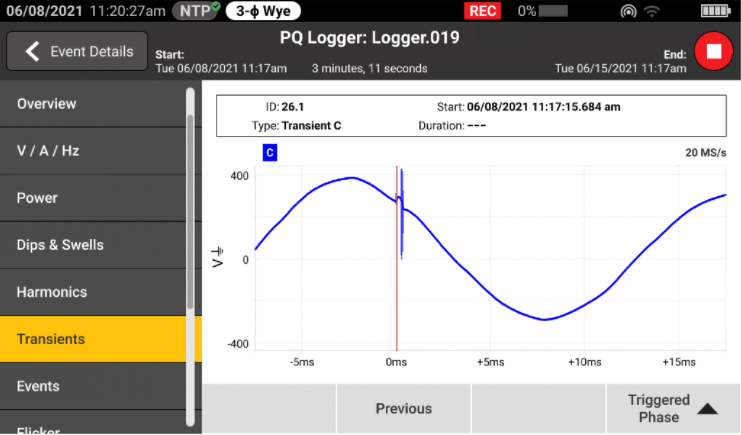

과도 전압
측정 범위±8kV
샘플링 속도1775: 1MS/s
1777: 1MS/s, 20MS/s
대역폭DC ~ 1 MHz
트리거조정 가능 트리거 레벨 1.5 kHz를 초과 하는 고주파 성분에 대한 트리거
분해능14비트 동기 샘플링
전류 입력
입력 수4개 입력 3상 및 중성, 연결된 센서에 맞춰 자동으로 범위 선택
범위ACi17XX-FLEX1500 12 사용 시 1A~1500A
i17XX-FLEX1500 24 사용 시 1A~1500A
i17XX-FLEX3000 24 사용 시 3A~3000A
i17XX-FLEX6000 36 사용 시 6A~6000A
클램프 i40s-EL 사용 시 40mA~40A
클램프 i400s-EL 사용 시 4A~400A
DC80i-2010-EL 클램프 사용 시 20A~2000A
대역폭DC - 30 kHz
분해능24비트 동기 샘플링
샘플링 주파수50/60Hz에서 80kS/s
배율1:1, 가변
입력 전압클램프: 50mV/500mV rms; CF 2.8
Rogowski 코일: 50Hz에서 15mV/150mV rms, 60Hz에서 18mV/180mV rms; CF 4
(전체 공칭 프로브 범위)
입력 임피던스11 kΩ
Aux 입력
17xx-AUX 어댑터와 유선 연결
입력 수2
입력 범위직접: 0V DC ~ ±10V DC
0V ~ 1000V DC
입력 임피던스직접: 2.92 MΩ
배율형식: mx + b(게인 및 오프셋) 사용자 구성 가능
표시되는 단위사용자 구성 가능(최대 8자, 예:°C, psi 또는 m/s)

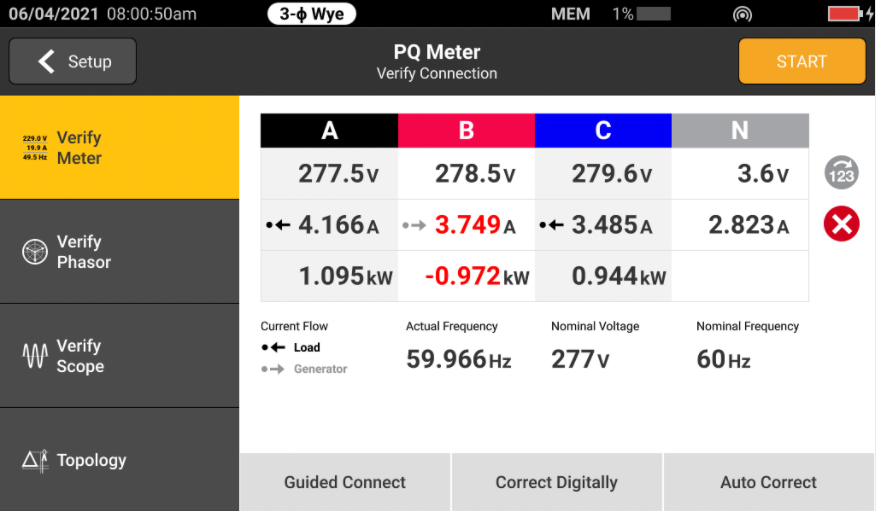

데이터 획득 전압 및 전류
입력 기본 주파수DC, 50/60Hz ±15%(42.5Hz … 57.5Hz, 51Hz … 69Hz)
토폴로지1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이 IT, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 3-φ 하이 레그 델타
데이터 저장Fluke 1773/1775: 8GB 내부(microSD 카드로 확장 가능)
Fluke 1777: 32GB microSD 카드(설치됨)
메모리 크기8주, 1분 간격, 100개 이벤트 설정 시 일반 로깅 세션 10개 저장.
가능한 로깅 세션 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다.
실시간 정확도내부: 3ppm(0.26초/일, 매월 8초)
NTP(인터넷 시간): 인터넷 대기 시간에 따라 일반적으로 UTC에 대해 절대 0.1초 미만
GPS: UTC에 대해 절대 1ms 미만

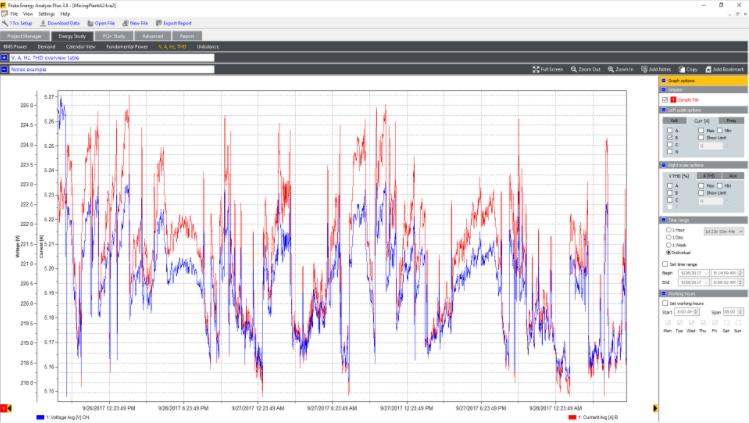

추세 간격
측정되는 매개변수사용자 매뉴얼 참조
추세 간격사용자가 선택 가능: 1초, 3초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분
평균 간격 최소/최대값전압, 전류: ½ 주기 RMS(50Hz에서 20ms, 60Hz에서 16.7ms)
보조 전력: 200ms
총 고조파 왜곡전압 및 전류의 THD를 50개의 고조파에 대해 계산
전력 품질 측정
측정되는 매개변수운영자 매뉴얼 참조

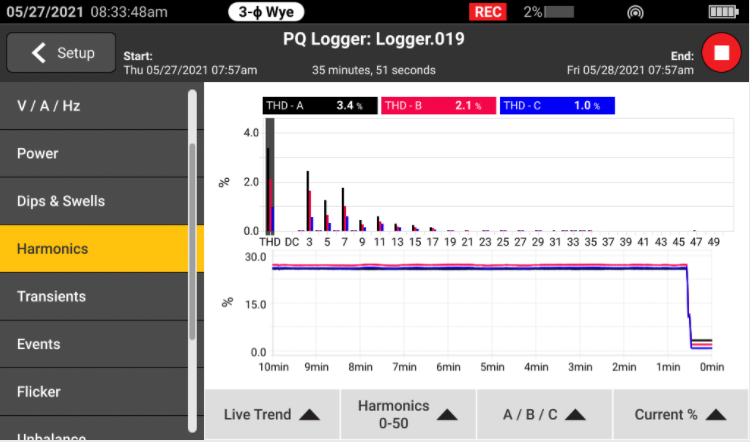

고조파h0… h50
전압, 전류 및 전력에 대한 % 기본파와 RMS
최대 h11의 전압 및 전류에 대한 위상 각도
상호 고조파ih0… ih50
전압 및 전류에 대한 % 기본파와 RMS

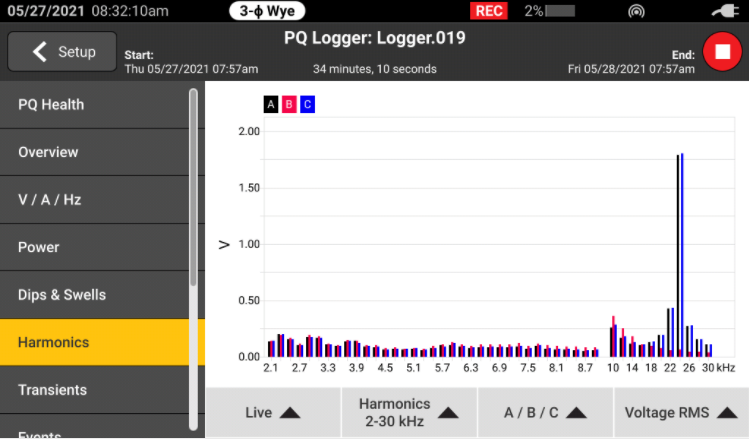

초고조파2–9kHz, 200Hz 빈이 있는 경우
9–30kHz, 2kHz 빈이 있는 경우
전압 및 전류에 대한 RMS
고조파 측정 방법IEC 61000-4-7에 따른 그룹화, 하위 그룹화 및 단일 고조파 bin
구성된 PQ 표준 또는 사용자 구성에 따라 자동으로 선택된 방법
총 고조파 왜곡최대 50개의 고조파를 기준으로 계산(선택한 PQ 표준에 따라 다름)
전원 신호110Hz ~ 3000Hz 범위에서 2개 주파수
이벤트전압급강하, 급상승, 순간정전, 빠른 전압 변화, 기본 신호, 파형 편차, 과도 현상
전류유입 전류
트리거되는 기록10초 동안 전압과 전류의 반사이클 RMS
10/12사이클 동안 전압 및 전류의 파형
기본 신호: 최대 120초 동안 기본 신호 전압의 200ms RMS
과도 현상: 전압 파형
(Fluke 1777: 1MS/s 또는 20MS/s, 500,000pts, Fluke 1775: 1MS/s, 25,000pts)
표준 준수
전원IEEE 1459
고조파IEC 61000-4-7: Class 1
IEEE 519(단기 및 초단기 고조파)
플리커IEC 61000-4-15 Class F1
전력 품질IEC 61000-4-30 ClassA, IEC 62586 PQI-A-PI
전력 품질 준수EN 50160 + GOST + NEQUAL + NETCODE + FOL
인터페이스
이더넷1 Gbit/s 1000BASE-T
USB 유형AUSB 플래시 드라이브용 고속 USB 2.0, 측정 데이터 전송, 펌웨어 업데이트 및 라이센스 설치. 최대 공급 전류: 500 mA
USB-CPC로 데이터를 다운로드하고 보정하기 위한 USB 2.0 고속(USB 유형 A - USB-C 또는 USB-C - USB-C 케이블 필요)
분석기용 보조 전원 공급 장치(9V 1.8A를 지원하는 USB C 전원 어댑터 PD 2.0 이상 필요)
측정 데이터, 펌웨어 업데이트 및 라이센스 설치를 전송하기 위한 USB-C 플래시 드라이브용 USB 3.0 슈퍼 스피드 최대 공급 전류: 900 mA
WiFi/BLE 모듈1802.11Ac 2.4 GHz/5 GHz, 동시 액세스 포인트 및 클라이언트 모드 지원
Bluetooth 5.0/BLE
안테나: 내부 및 외부2
LTE/4G 모듈3LTE-A Cat 12
월드와이드 LTE-A 및 UMTS/HSPA+ 커버리지
안테나: 외부2
GPSGPS/GLONASS2용 GNSS 안테나를 연결하는 MCX 커넥터
1 177X/기본 버전이 아님
2 5m의 연장 케이블 필요, Fluke 부품 번호 5263915
3 가용성 및 지원 제공업체는 국가에 따라 다름 해당 지역의 Fluke 담당자에게 확인하십시오.

전기 측정 정확도

매개 변수범위분해능기준 조건에서 고유 정확도
(판독값의 % + 전체 스케일의 %)
전압1,000V0.1V공칭 전압의 0.1%
IEC 61000-4-30
Class A1,2
±(0.04% + 0.004%)에 따름3
전압 급강하 및 급상승-0.1VVnom1,2의 0.2%
과도 전압±8 kVpk-±5% +0.25%)
전압 고조파/상호 고조파100%0.1% / 0.1 mV≥1% Vnom1:  판독값의 ±2.5%
1% 미만 Vnom1:  ±0.025 Vnom
전압의 THD100%0.1% / 0.1 V±(2.5% + 0.5%)
전압 왜곡 2-9 kHz최대 100V0.1mV±(2.5% + 0.1 V)
전압 왜곡 9-30 kHz최대 100V0.1mV±(2.5% + 0.1 V)
전류
(Rogowski 클램프 모드)
iFlex 1500A,
i17XX-FLEX1500 24 사용 시
150 A
, 1500 A
0.01 %
0.1 A
±(1% + 0.02%)
iFlex 3000A,
i17XX-FLEX3000 24 사용 시
300 A, 3000 A0.01 A, 0.1 A±(1% + 0.03%)
iFlex 6000A,
i17XX-FLEX6000 36 사용 시
600 A, 6000 A0.1 A, 1 A±(1.5% + 0.03%)
AC 클램프 40A,
i40s-EL 사용 시
4 A, 40 A0.001 A, 0.01 A±(0.7% + 0.02%)
AC 클램프 400A,
i400s-EL 사용 시
40 A, 400 A0.01 A, 0.1 A±(2% + 0.2%)
 ±(0.7% + 0.1%)
AC/DC 클램프 2000A,
80i-2010s-EL 사용 시
200 A, 2000 A0.01 A, 0.1 A±(0.8% + 0.2%)
전류 최소/최대100%액세서리에 정의됨고유 정확도의 2배
전류 고조파/상호 고조파100%0.1% / 0.01A≥3% Inom:  rdg.4의 ±2.5%
3% 미만의 Inom:  Inom의 ±0.15%
전류의 THD100%0.1%±(2.5% + 0.5%)
주파수42.5Hz … 69Hz0.001Hz±0.01Hz
전압 불균형100%0.1%±0.15%
전류 불균형100%0.1%±0.15%
플리커 Pinst, Pst, Plt0~200.015%
주 전원 신호 전압최대 3kHz
Vnom의 0-15%
0.1 V / 0.1%1-3% Vnom: Vnom의 ±0.15%
Vnom의 3-15%: 판독값의 ±5%
AUX 입력±10V0.1mV±(0.2% + 0.05%)
1 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함.
2 0 °C ~ 45 °C: 고유 정확도 x2. 0°C ~ 45°C 외부: 고유 정확도 x3
3
iFlex 1500A, I17XX-FLEX1500 24를 가진 교정 실험실 4에만 해당

전원/에너지

매개 변수직접 입력1클램프 i40S-EL
전력 범위 W, VA, var클램프: 50mV/500mV
Rogowski: 15 mV/150 mV
4A/40A
클램프: 50W/500W
Rogowski: 15 W/150 W
4k W / 40 kW
최대 분해능 W, VA, var0.1W1W/10W
위상(전압에서 전류로)1±0.2°±1°
매개 변수iFlex 1500A, I17XX-FLEX1500 24iFlex 3000A, I17XX-FLEX3000iFlex 6000A, I17XX-FLEX6000
전력 범위 W, VA, var150A/1500A300A/3000A600A/6000A
150kW/1.5MW300kW/3MW600kW/6MW
최대 분해능 W, VA, var0.1 kW/1kW1 kW/10 kW1 kW / 10k W
매개 변수 I17XX-FLEX1500 24I17XX-FLEX3000I17XX-FLEX6000
유효 전력 PPF ≥ 0.99150A/1500A300A/3000A600/6000A
1.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%
유효 에너지 Ea0.1 ≤ PF < 0.99(1.2+√(1-PF2)/(2 PF))% + 0.005%(1.2+√(1-PF2)/(2 PF))% + 0.0075 %(1.7+√(1-PF2)/(2 PF))% + 0.0075 %
피상 전력 S
피상 에너지 Eap
0 ≤ PF ≤ 11.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%
무효 전력 Q
재활성 에너지 Er
0 ≤ PF ≤ 1측정된 피상 전력/에너지의 2.5%
추가적인 불확실성
(높은 출력 범위의 %)
VP-N > 250V0.02%0.02%0.02%
위상(전압에서 전류로)-0.28°0.28°0.28°

1 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함.

기준 조건

환경: 23°C ±5°C, 최소 30분간 장비 작동, 외부 전기장/자기장 없음, RH <65%

입력 조건: Cosφ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10%

전류 및 전원 사양: 입력 전압 >100V

입력 전류 > 전류 범위의 10%

중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체

온도 계수: 28 °C 초과 또는 18 °C 미만의 각 온도 °C에 대해 지정된 정확도에 0.1 x 추가

일반 사양

주요 기능
보증분석기: 2년(배터리 포함 안 됨)
액세서리: 1년(배터리 포함)
교정 주기2년
크기(L x W x HD)28.0 cm x 19.0 cm x 6.2 cm(11.0 in x 7.5 in x 2.4 in)
무게2.1kg(4.6파운드)
도난 방지 보호Kensington 잠금 장치를 지원하는 슬롯
환경 사양
작동 온도 범위-10°C ~ 50°C
보관 온도 범위-20°C ~ 60°C
작동 습도IEC 60721-3-3: 3K5, 수정됨:
-10°C ~ 30°C: 95% 이하, 응축 또는 경빙 없음
35°C: 70%
40°C: 55 %
50°C: 35%
IP 등급IEC 60529: IP50
진동IEC 60721-3-3 / 3M2
전원공급장치
전압 범위100 V – 600 V -15% / +10% (85 V … 660 V)
전력 소비량최대 40VA
기본 주파수50/60Hz(42.5Hz … 69Hz)
UPS온도 범위가 확장된 리튬 이온 배터리 BP1770, 고객이 교체 가능
배터리로 작동 시 실행 시간: 1.5시간
안전
일반IEC 61010-1: 공해 지수 2
전원공급장치과전압 카테고리 IV 600V
, 주전원 어댑터 MA-C8 포함: 과전압 CAT II 300 V
측정IEC 61010-2-030: CAT IV 600V / CAT III 1000V
고도 2000m - 4,000m감소 범위:
전원공급장치: 범주 IV 300V
MA-C8 어댑터 포함: Category II 150 V
측정: CAT IV 300 V, CAT III 600 V, CAT II 1000 V

· 제품 구성

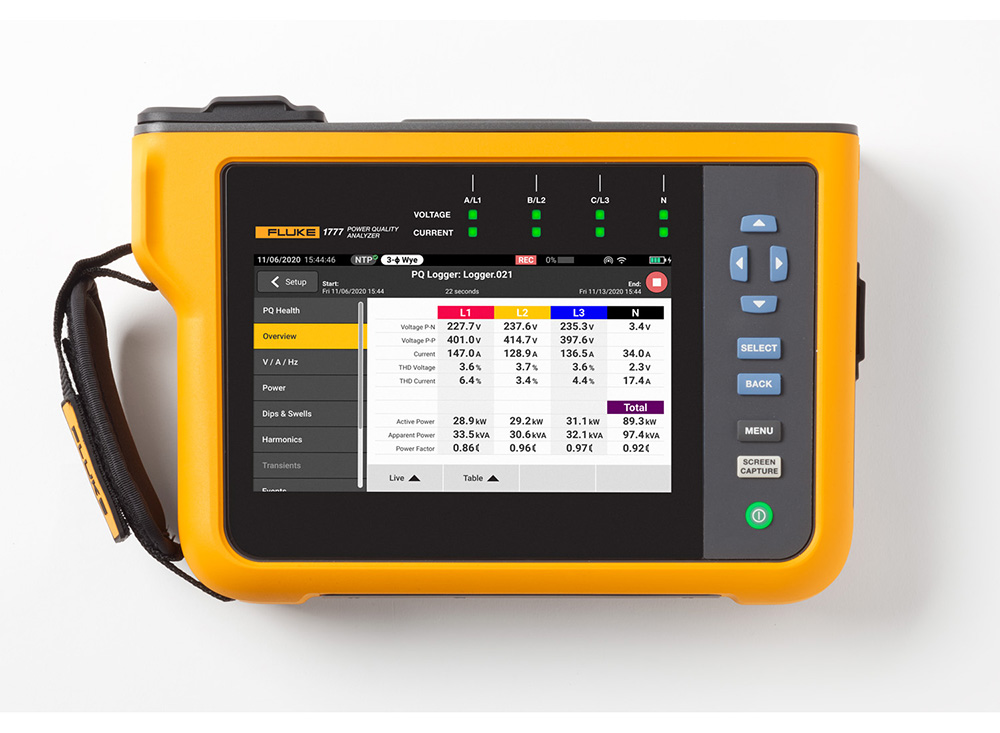

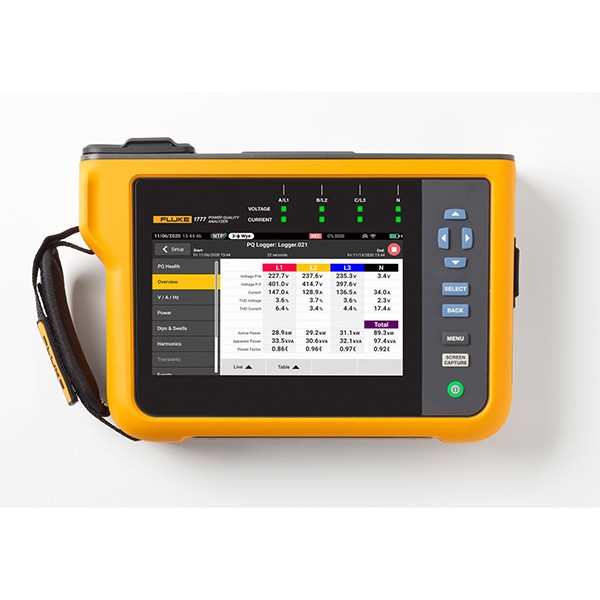

모델: Fluke 1770 시리즈 3상 전력 품질 분석기

Fluke 1773 전력 품질 분석기
Fluke-1773 전력 품질 분석기


FLUKE-174X-MA-C8 벽면 콘센트 어댑터포장 포함

  • FLUKE-1773 전력 품질 분석기
  • I17XX-FLEX1500 24 iFlex 1500A 24인치(2.0M) 전류 프로브(4개 1세트)
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검은색 악어클립(4개 1세트)
  • AC285 녹색 앨리게이터 클립
  • 검정색 1M USB-C 케이블
  • 라인 코드(미국, 유럽, 영국, 호주, 브라질)
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • FLUKE-177X-4204 WI-FI/BLE 모듈
  • 케이블 마커 세트(전압 및 전류의 경우)
Fluke 1773/기본 전력 품질 분석기(프로브 없음)
Fluke-1773/기본, 전력 품질 분석기


FLUKE-174X-MA-C8 벽면 콘센트 어댑터포장 포함

  • FLUKE-1773 전력 품질 분석기
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검은색 악어클립(4개 1세트)
  • AC285 녹색 앨리게이터 클립
  • 검정색 1M USB-C 케이블
  • 라인 코드(미국, 유럽, 영국, 호주, 브라질)
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • FLUKE-177X-4204 WI-FI/BLE 모듈
  • 케이블 마커 세트(전압 및 전류의 경우)
Fluke 1775 전력 품질 분석기
Fluke-1775, 전력 품질 분석기


검정색 소프트 케이스포장 포함

  • FLUKE-1775 전력 품질 분석기
  • I17XX-FLEX1500 24 iFlex 1500A 24인치(2.0M) 전류 프로브(4개 1세트)
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검은색 악어클립(4개 1세트)
  • AC285 녹색 앨리게이터 클립
  • 검정색 1m USB-C 케이블
  • 전원 코드
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • MP1-3R/1B 자석 프로브 세트
  • Fluke-174X-HANGER 자기 걸이 키트
  • FLUKE-177X-4204 WI-FI/BLE 모듈
  • 케이블 마커 세트(전압 및 전류의 경우)
  • FLUKE-174X-MA-C8 벽면 콘센트 어댑터
Fluke 1775/기본 전력 품질 분석기(프로브 없음)
Fluke-1775/기본, 전력 품질 분석기


검정색 소프트 케이스포장 포함

  • FLUKE-1775 전력 품질 분석기
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검정색 앨리게이터 클립
  • AC285 녹색 앨리게이터 클립
  • 검정색 1m USB-C 케이블
  • 전원 코드
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • 케이블 마커 세트(전압 및 전류의 경우)
  • FLUKE-174X-MA-C8 벽면 콘센트 어댑터

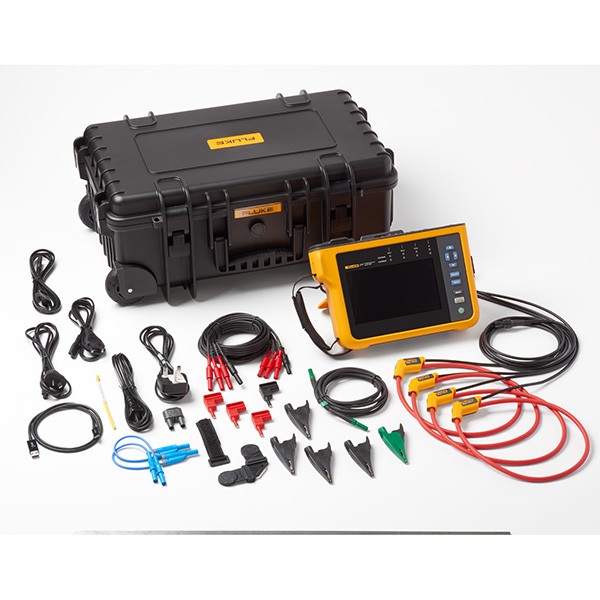

Fluke 1777 전력 품질 분석기
Fluke-1777 전력 품질 분석기


Fluke-1777 HARDCASE 롤링 하드 케이스포장 포함

  • FLUKE-1777 전력 품질 분석기
  • I17XX-FLEX1500 24 iFlex 1500A 24인치(2.0M) 전류 프로브
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검정색 앨리게이터 클립
  • AC285 녹색 앨리게이터 클립
  • 검정색 1m USB-C 케이블
  • 전원 코드
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • MP1-3R/1B 자석 프로브 세트
  • Fluke-174X-HANGER 자기 걸이 키트
  • FLUKE-177X-4204 WI-FI/BLE 모듈
  • 케이블 마커 세트(전압 및 전류의 경우)
  • FLUKE-174X-MA-C8 벽면 콘센트 어댑터
Fluke 1777/기본 전력 품질 분석기(프로브 없음)
Fluke-1777/기본, 전력 품질 분석기

 Fluke-1777 HARDCASE 롤링 하드 케이스포장 포함

  • FLUKE-1777 전력 품질 분석기
  • Fluke-17XX, 플랫 케이블, 전압 테스트 리드 3상+N
  • AC285 검정색 앨리게이터 클립
  • AC285 녹색 앨리게이터 클립
  • 검정색 1m USB-C 케이블
  • 전원 코드
  • FLK-17XX 0.18M 테스트 리드 세트
  • 녹색 테스트 리드
  • 케이블 마커 세트(전압 및 전류의 경우)
  • FLUKE-174X-MA-C8 벽면 콘센트 어댑터

· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고
