Haier Biomedical CJ-L19·CJ-L37·CJ-L54 제어속도 냉동고

Haier Biomedical CJ-L19·CJ-L37·CJ-L54 제어속도 냉동고

MODEL
CJ-L19, CJ-L37, CJ-L54
브랜드
Haier Biomedical

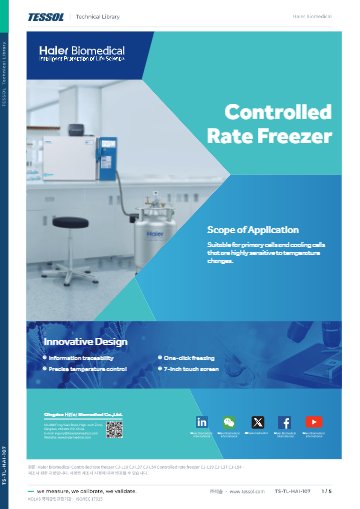

제품 자료
제품문의 구매하기

설정한 냉각 곡선대로
세포를 얼리는 제어속도 냉동고

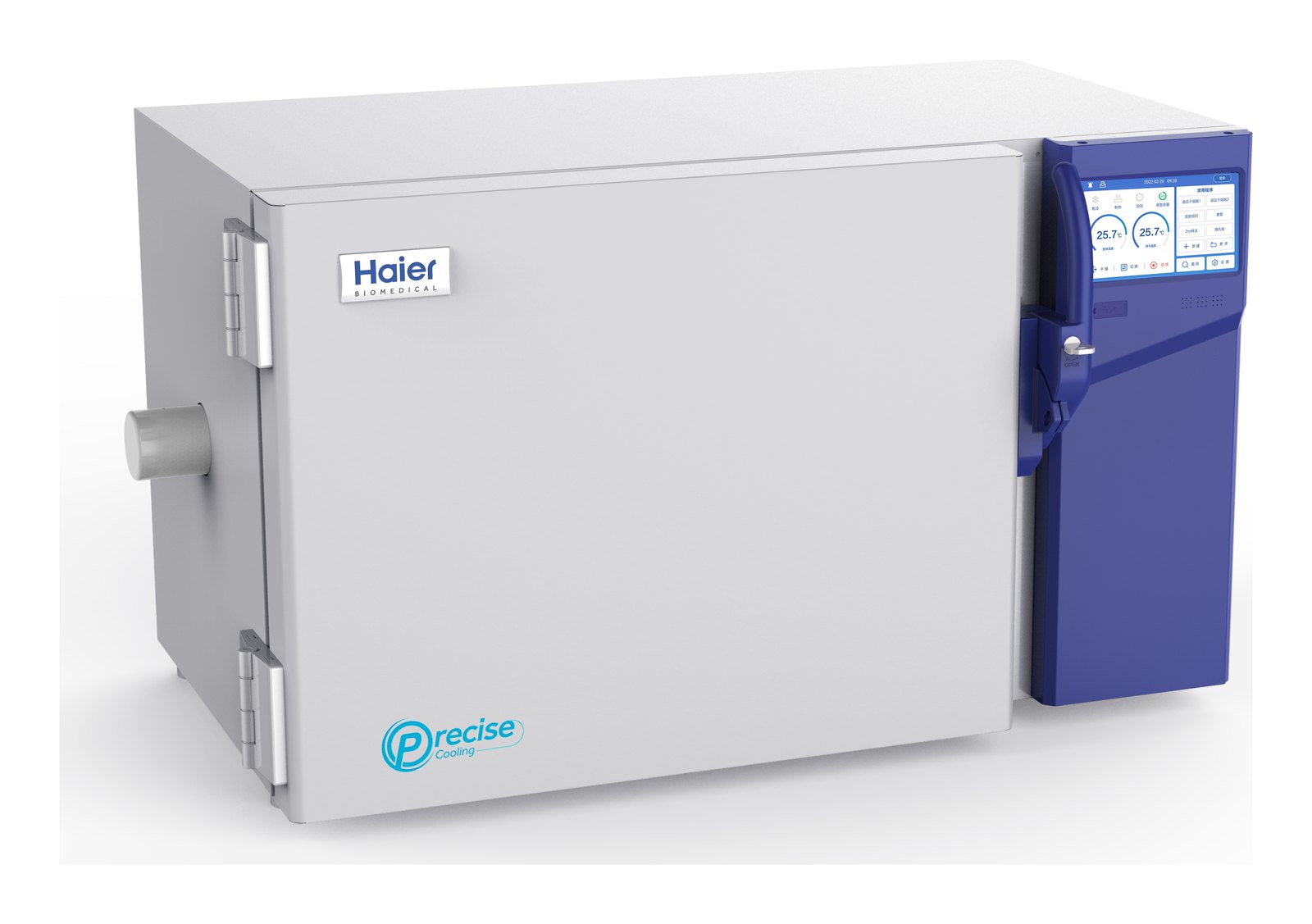

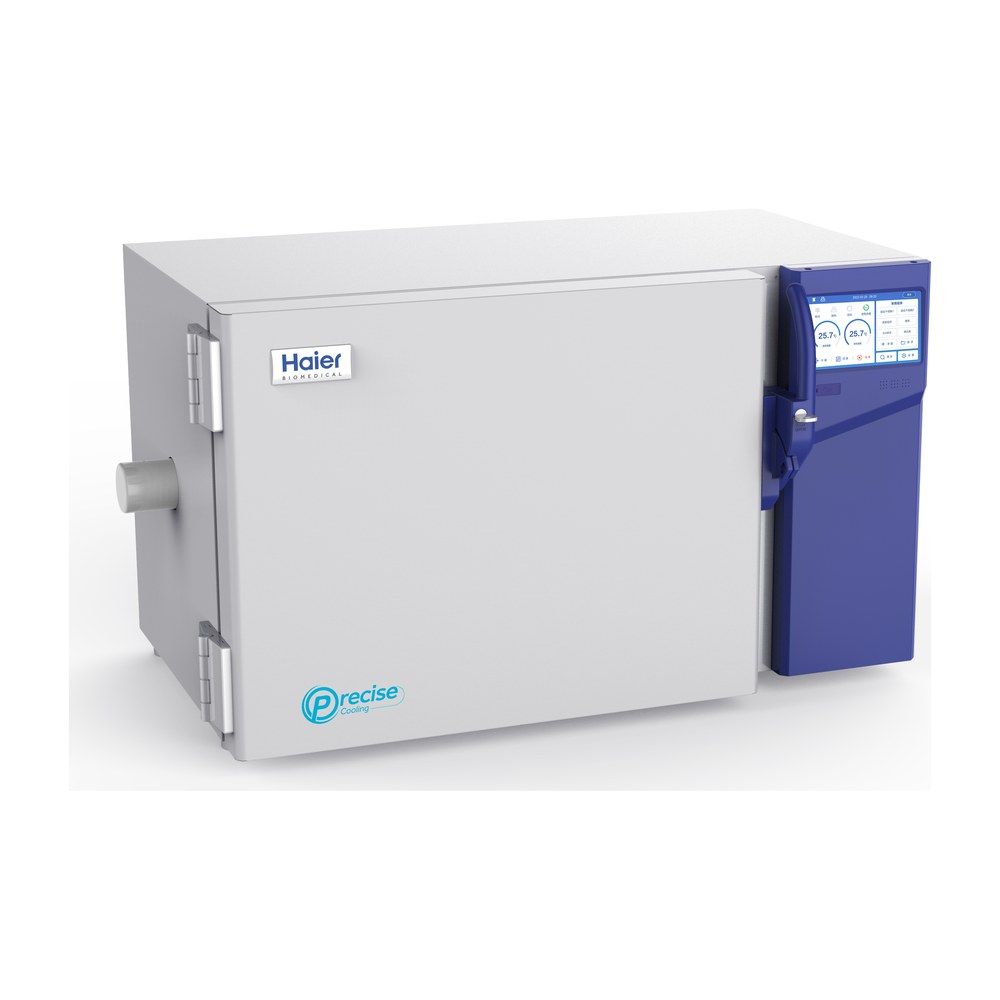

Haier Biomedical CJ-L19·CJ-L37·CJ-L54 제어속도 냉동고

견적 받기

Haier Biomedical CJ-L37은 액체질소로 -180~50 °C를 제어하는 제어속도 냉동고(프로그램 동결기, Controlled Rate Freezer)입니다. 19·37·54 L 세 모델 모두 냉각 속도를 0.1~99.9 °C/min로 지정할 수 있고, ADRC 알고리즘이 온도 변화에 민감한 1차 세포의 동결 곡선을 그대로 재현합니다.

이중 솔레노이드 밸브와 Jet Ring 구조가 액체질소 분사를 나누어 조절하므로 온도 변동은 ±0.5 °C 안에 들고, 챔버 온도 균일도는 2 °C 미만입니다. 액체질소 잔량이 줄면 경고가 표시됩니다. 이 제어속도 냉동고는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 99.9 °C/min

프로그램으로 지정하는 냉각 속도

±0.5 °C

ADRC 제어로 줄인 설정 곡선 이탈 폭

20% 미만

액체질소 잔량 경고 기준

7인치

냉각 곡선을 확인하는 컬러 터치스크린

특징

곡선 재현과
기록 관리 기능

핵심 특징현장에서 달라지는 점
ADRC 제어와 이중 솔레노이드 밸브두 개의 솔레노이드 밸브와 Jet Ring이 액체질소 분사를 나누어 조절하므로, 설정한 곡선에서 벗어나는 폭이 줄어듭니다.
7인치 컬러 터치스크린냉각·승온 속도를 화면에서 입력하고 진행 곡선을 바로 볼 수 있어 프로그램 입력 실수가 줄어듭니다.
액체질소 잔량 표시와 경고잔량이 실시간으로 표시되고 기준 아래로 내려가면 경고가 나오므로, 동결 도중 액체질소가 떨어지는 상황에 미리 대비할 수 있습니다.
프린터 출력과 전자 보관동결 온도 곡선을 출력하고 전자 파일로도 저장하므로 로트별 동결 기록으로 남길 수 있습니다.
측면 개방형 도어와 이중 밀폐도어가 옆으로 열리고 이중 밀폐 구조여서 시료를 꺼내기 쉽고 냉기 손실도 줄어듭니다.
USB와 RS-232 인터페이스USB에는 프린터와 바코드 리더를, RS-232에는 PC를 연결해 기존 기록 체계에 맞출 수 있습니다.

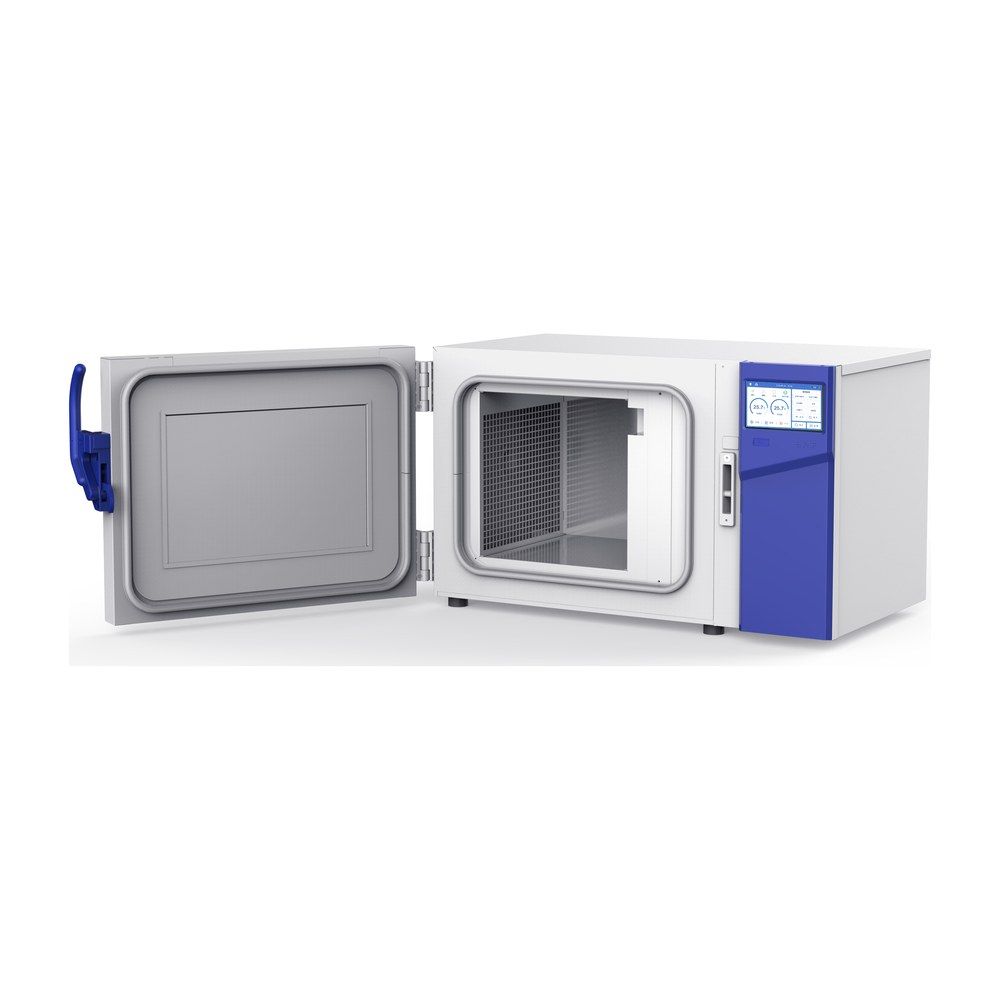

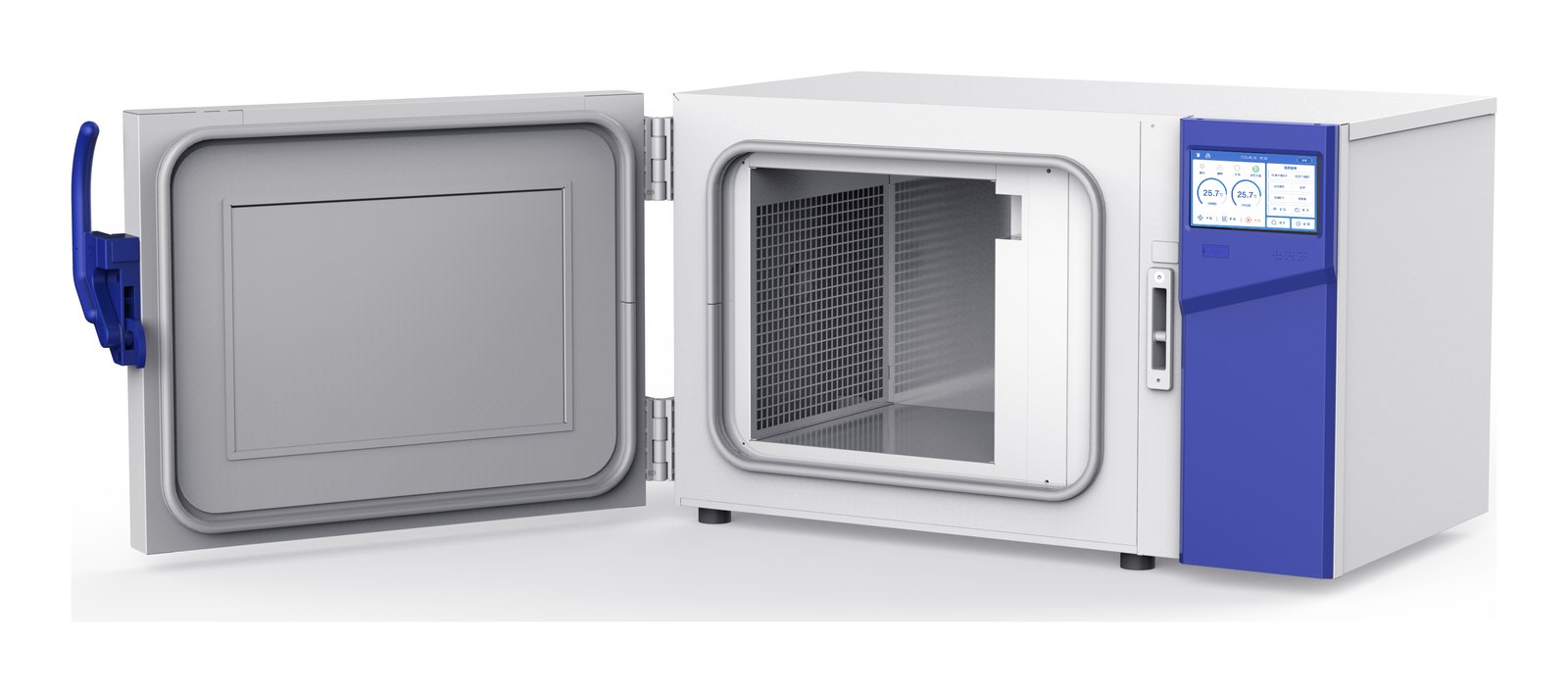

Haier Biomedical CJ-L19·CJ-L37·CJ-L54 제어속도 냉동고 - 도어를 열어 챔버가 보이는 본체

측면 개방형 도어와 챔버

도어는 옆으로 열리는 측면 개방형이며 단일 손잡이로 압착 잠금합니다. 이중 밀폐 구조라 도어를 열었을 때의 냉기 손실이 줄고, 챔버 안에는 선택 사양인 동결 랙을 넣어 사용합니다.

냉각 프로그램

냉각·승온 속도와
프로그램 운용

냉각 속도는 0.1~99.9 °C/min, 승온 속도는 0.1~12 °C/min 범위에서 지정합니다. 원터치 동결 기능은 여러 프로그램 타이머 설정을 불러오므로, 반복 동결도 같은 조건으로 시작할 수 있습니다.

표준 구성의 샘플 프로브 2개가 시료 근처 온도를 읽고, 프린터가 실시간 온도 곡선을 출력합니다. 선택 사양인 PC 소프트웨어를 쓰면 곡선 실시간 표시, 원격 제어, 프로그램 편집, 이력 비교, 보고서 출력을 PC에서 처리합니다. 전자기록과 전자서명은 21 CFR Part 11 요건에 대응하는 기능을 갖췄습니다.

냉각 곡선과 잔량을 한 화면에서

터치스크린 한 화면에 설정 곡선, 현재 온도, 액체질소 잔량이 함께 표시됩니다. 동결이 끝나면 데이터를 PC로 내보내 PDF 보고서로 보관할 수 있습니다.

액체질소 공급

액체질소 용기 연결과
설치 공간

본체와 액체질소 용기는 이송 호스로 연결합니다. 표준 시스템의 100 L 용기(YDZ-100/1.5)는 높이 1,185 mm, 외경 606 mm, 만충 중량 157 kg이고, 공급 압력 범위는 0.15 MPa ±30%입니다. 안전밸브 등 압력 사양은 아래 용기 사양표에 정리했습니다.

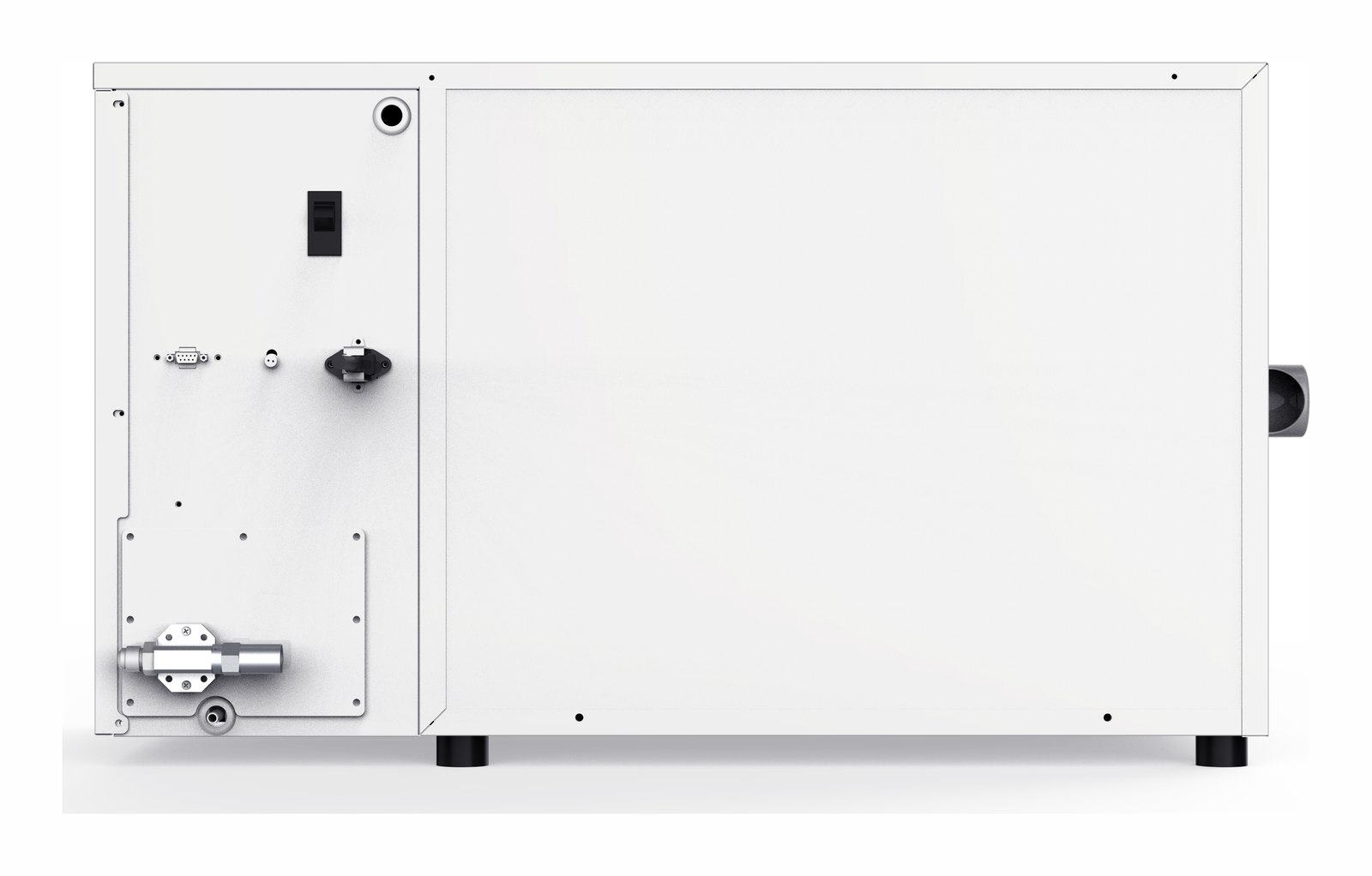

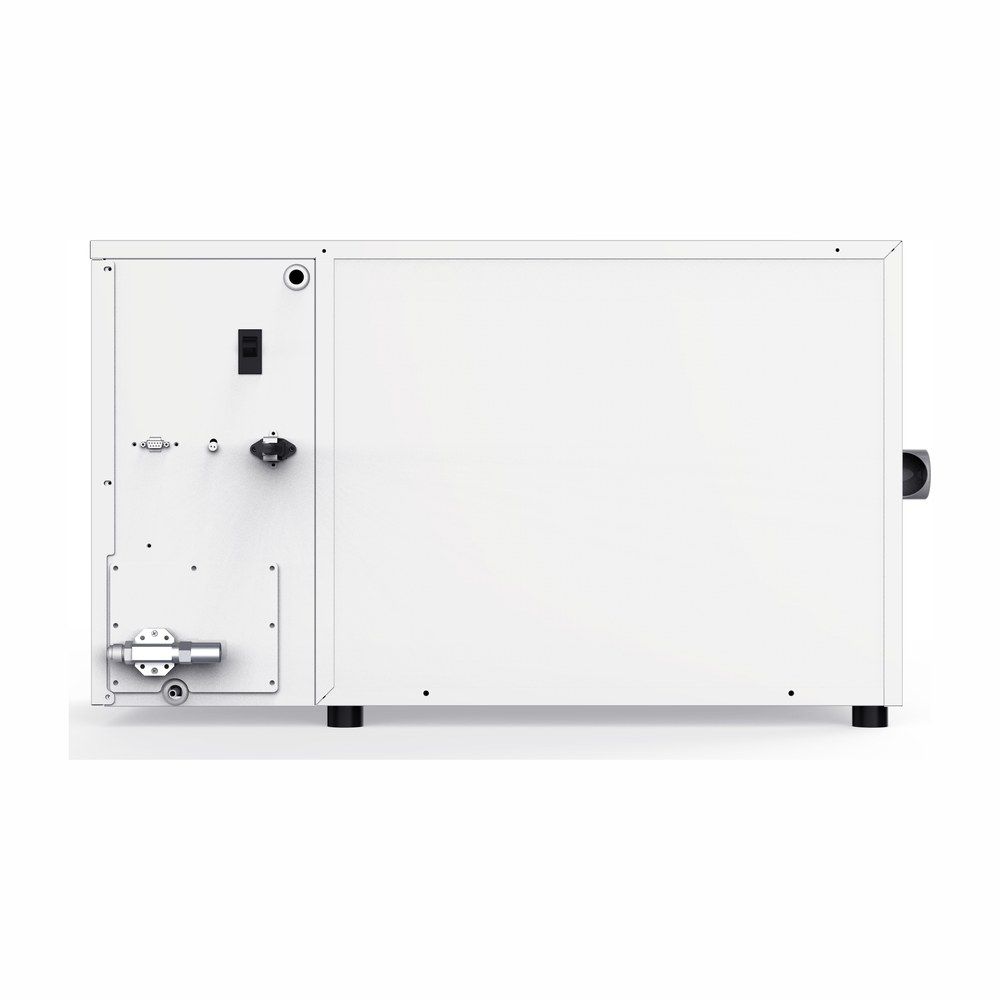

Haier Biomedical CJ-L19·CJ-L37·CJ-L54 제어속도 냉동고 - 측면의 배관 연결부와 스위치

배관 연결부와 스위치

본체에는 가스 유입구·배수구 파이프 나사, 액체질소 레벨 감시 포트, 전원 스위치가 있습니다. 액체질소 용기는 이송 호스로 본체와 연결합니다.

  • 액체질소 소모 — 용기의 정적 증발량은 하루 1.3 L, 배출량은 분당 4 L입니다. 동결 일정에 맞춰 충전 주기를 잡으세요.
  • 본체 설치 — CJ-L37은 외형 941 × 571 × 527 mm, 순중량 73 kg입니다. 작업대 위에 놓을 자리와 배관 경로, 호스 길이를 미리 확인하세요.
  • 압력 해소 — 챔버 안팎의 압력을 맞추는 압력 해소 구멍이 있으므로, 이 구멍 주변이 막히지 않는 자리에 설치하세요.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

모델별 사양과
액체질소 용기

항목CJ-L19CJ-L37CJ-L54
유효 용량19 L37 L54 L
내부 (W×D×H)170 × 340 × 330 mm330 × 340 × 330 mm485 × 340 × 330 mm
외형 (W×D×H)775 × 571 × 527 mm941 × 571 × 527 mm1,093 × 571 × 527 mm
포장 (W×D×H)890 × 710 × 705 mm1,050 × 700 × 705 mm1,200 × 710 × 705 mm
순중량 / 총중량66 / 106 kg73 / 114.5 kg84.5 / 118 kg

시리즈 공통 사양

항목사양
형태액체질소 냉각 제어속도 냉동고
전원220 V / 60 Hz
온도 범위-180 ~ 50 °C
냉각 속도 / 승온 속도0.1 ~ 99.9 °C/min / 0.1 ~ 12 °C/min
온도 균일도 / 제어 변동2 °C 미만 / ±0.5 °C (ADRC 알고리즘)
액체질소 압력 범위0.15MPa±30%
냉매액체질소
냉각 구조이중 솔레노이드 밸브, Jet Ring
디스플레이7인치 컬러 LCD 터치스크린
액체질소 감시잔량 실시간 표시, 20% 미만 경고
통신 포트USB, RS-232
기록실시간 온도 곡선 프린터 출력, 전자 보관, PC 전송 시 PDF 동기 생성
도어 / 단열측면 개방형 단일 손잡이 압착 잠금 도어, 이중 밀폐 / 폴리우레탄 폼 단열
기타 구조조절 발, 압력 해소 구멍, 가스 유입구·배수구 파이프 나사, 액체질소 레벨 감시 포트, 전원 스위치
규제 대응21 CFR Part 11 전자기록·전자서명 요건에 대응하는 기능
기본 부속품프린터 1대, 샘플 프로브 2개
인증CE

YDZ-100/1.5 액체질소 용기

항목사양
용량100 L
정적 증발량1.3 L/day
액체질소 배출량4 L/min
높이 / 외경1,185 mm / 606 mm
공중량 / 만충 중량75 kg / 157 kg
표준 작동 압력 / 최대 작동 압력0.09 MPa / 0.15 MPa
안전밸브 개방 압력1차 0.15 MPa, 2차 0.24 MPa
압력계 범위0 ~ 0.25 MPa

선택 사양 동결 랙

랙치수 (W×D×H)
2·5 mL 바이알 랙 (대)308 × 327 × 300 mm
2·5 mL 바이알 랙 (소)143 × 326 × 300 mm
50 mL 백 랙100 × 153 × 259 mm
250 mL 백 랙160 × 240 × 256 mm
100 mL 백 랙112 × 164 × 301 mm

활용 분야

동결 곡선 관리가
중요한 현장

  • 1차 세포 동결 — 온도 변화에 민감한 세포를 설정한 곡선대로 냉각해 해동 후 활성을 유지합니다.
  • 세포 은행 — 로트별 동결 곡선을 출력물과 전자 파일로 남겨 이력을 관리합니다.
  • 액체질소 탱크 보관 준비 — 탱크에 넣기 전 단계의 제어 냉각을 프로그램으로 표준화합니다.
  • 바이오 제약 연구소 — 바이알과 백 형태의 시료를 랙 단위로 같은 조건에서 동결합니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

선택 가이드

동결 물량에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
소량 시료를 자주 동결하거나 설치 공간이 좁을 때CJ-L19유효 용량 19 L, 외형 폭 775 mm로 세 모델 가운데 가장 작아 좁은 자리에도 놓을 수 있습니다.
연구실에서 여러 용기를 한 번에 동결할 때CJ-L37유효 용량 37 L의 중간 모델입니다. 외형 폭 941 mm라서 작업대 위에 올려 쓰기 알맞습니다.
한 번에 큰 물량을 동결할 때CJ-L54유효 용량 54 L에 내부 폭이 485 mm여서 랙을 넓게 배치할 수 있습니다.
동결 후 장기 보관 설비가 필요할 때YDZ 계열 액체질소 용기동결을 마친 시료는 액체질소 용기로 옮겨 보관합니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

표준 시스템과
선택 사양

  • 표준 시스템 — 제어속도 냉동고, 액체질소 용기(YDZ-100), 액체질소 이송 호스, 샘플 프로브, 프린터로 이루어집니다.
  • PC 소프트웨어 — 실시간 곡선 표시, 원격 제어, 프로그램 편집, 이력 비교, 보고서 출력을 지원합니다.
  • 동결 랙 — 2 mL·5 mL 바이알 랙, 50·100·250 mL 백 랙, 백 동결 박스 가운데서 고릅니다.
  • USB 외부 모듈 — 프린터와 바코드 리더를 연결합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

프로그램 동결을 마친 시료를 옮겨 둘 액체질소 탱크에는 Nova SPY Digital과 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를, 액체질소를 쓰는 실내에는 O₂ 트랜스미터를 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
