Haier Biomedical DW-150W209 -150 °C 극저온 냉동고

MODEL: DW-150W209, DW-150W209A
브랜드: Haier Biomedical

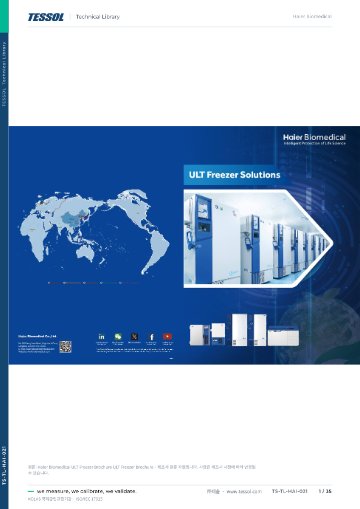

제품 자료: ULT Freezer Brochure 카탈로그(영문)

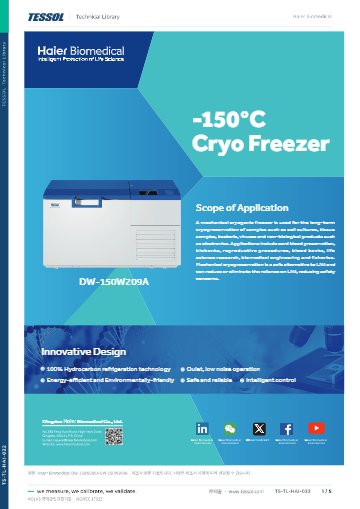

DW-150W209A 데이터시트(영문)

DW-150W209 데이터시트(영문)

제품문의 구매하기

액체질소를 채우지 않고도
-150 °C를 유지하는 냉동고

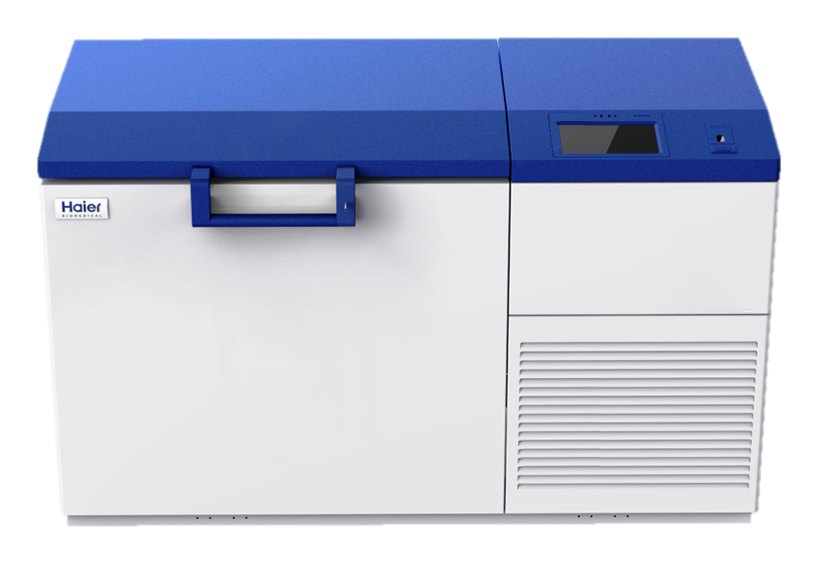

Haier Biomedical DW-150W209 -150 °C 극저온 냉동고

견적 받기

Haier Biomedical DW-150W209는 액체질소 없이 -140~-150 °C를 유지하는 209 L급 체스트형 극저온 냉동고(-150 °C 기계식 크라이오 프리저)입니다. 듀얼 압축기 4단 캐스케이드와 HC 냉매로 냉각하며, 세포·조직·생식 시료를 질소 보충 없이 보관할 수 있습니다.

VIP와 140 mm 폴리우레탄 폼 단열, 다중 도어 씰, 내측 리드 2개가 냉기 손실을 줄입니다. 지능형 팬 가동·정지 제어와 함께 작동 소음은 55 dB(A)입니다. 2인치 박스 144개를 담는 이 극저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

-140 ~ -150 °C

기계식으로 유지하는 설정 범위

209 L

체스트형 챔버 용량

144개

2인치 박스 수납량

10.1인치

경사형 LCD 터치스크린

특징

질소 보충 없이
유지하는 극저온

핵심 특징	현장에서 달라지는 점
듀얼 압축기 4단 캐스케이드, HC 냉매	액체질소를 공급하지 않아도 -150 °C대가 유지되며, 냉매의 지구온난화지수는 0입니다.
지능형 팬 가동·정지	필요할 때만 팬이 돌아 상시 전력 부담과 소음이 줄어듭니다.
VIP + 140 mm PU 폼 단열, 다중 씰	두꺼운 단열이 정전 때 챔버 온도가 오르는 속도를 늦춰, 대응할 시간을 벌어 줍니다.
10.1인치 터치스크린, 0.1 °C 표시 정확도	터치로 설정과 이력을 조작하고, USB로 최대 10년치 온도 이력을 내려받을 수 있습니다.
압력 컨트롤러	시스템 압력을 자동으로 조정해, 뚜껑을 다시 열 때의 부담을 덜어 줍니다.
8종 경보와 리튬 배터리 2개	정전 중에도 경보가 유지되므로 야간에 생긴 이상도 알아챌 수 있습니다.

LN2 대체

액체질소 탱크와
비교한 운용 부담

질소를 정기적으로 충전하고 탱크 잔량을 점검하는 일이 필요 없습니다. 액체질소 탱크의 기상부에 두던 세포주와 조직 시료를 옮겨 보관할 수 있으며, -150 °C는 물의 재결정 온도보다 약 20 °C 낮은 온도입니다. 그 대신 전원 이상에 대비하는 계획은 장비 쪽에 마련해야 합니다.

기본 경보 8종이 고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림을 알립니다. 원격 경보 접점으로 중앙 감시 설비에도 연결할 수 있습니다. 장시간 정전에 대비하려면 선택 사양인 LN2 백업 시스템을 추가하세요.

경사형 터치스크린과 USB 이력 저장

10.1인치 LCD가 비스듬히 기울어 있어 서서도 앉아서도 설정 온도와 경보 기록을 읽을 수 있습니다. 모니터링 소프트웨어는 RS485 포트로 연결합니다.

더 알아보기 · 토요일 새벽 온도 일탈, 출하 판정까지 다섯 단계

랙·설치

144박스 랙 구성과
설치 면적

내부 치수는 667 × 462 × 677 mm이고, 스테인리스 SUS304 랙 12개가 들어갑니다. 12단 랙 DCJ-12-A(141 × 141 × 662 mm)는 2인치 박스 12개씩, 모두 144개를 담습니다. 10단 랙 DCJ-10-A(141 × 141 × 552 mm)를 쓰면 10개씩 120개를 보관합니다.

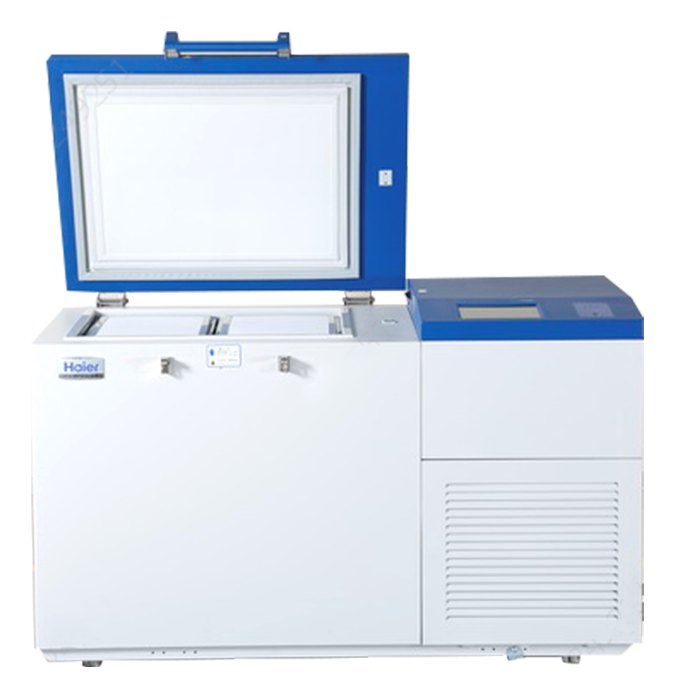

Haier Biomedical DW-150W209 -150 °C 극저온 냉동고 - 상부 도어를 열어 챔버가 보이는 본체

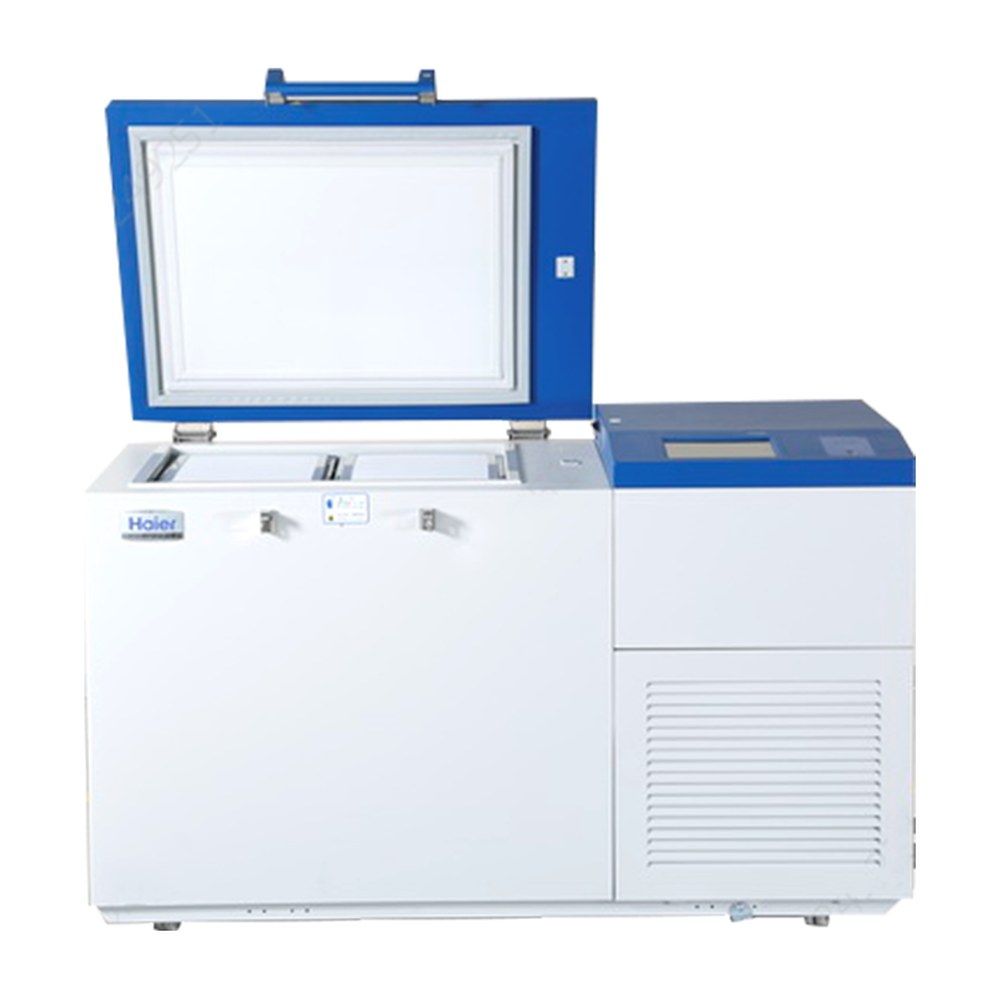

상부 도어를 열면 보이는 챔버

체스트형이라 상부 도어를 열면 챔버가 위로 열려, 랙과 박스를 위에서 넣고 뺍니다.

외형은 1650 × 860 × 1010 mm로 높이는 낮지만 바닥 면적을 많이 차지합니다. 순중량은 260 kg, 포장 상태 총중량은 295 kg입니다. 설치할 벽면 길이와 바닥 하중을 확인하고, 포장 치수 1810 × 960 × 1170 mm가 지나갈 반입 경로도 먼저 따져 보세요.

뚜껑: 45°를 넘게 열면 멈추는 구조이며, 힌지와 손잡이가 일체형이라 열린 상태가 안정적입니다.
성에: 내장 할로 히터가 뚜껑 주변에 성에가 붙는 것을 줄이고, 정면 커버는 나사 없이 자석으로 분리합니다.
포트홀: 후면 1개, 직경 25 mm — 센서 케이블을 챔버에 넣는 통로입니다.

백업·옵션

LN2 백업과
잠금·기록 옵션

LN2 백업 시스템은 독립형 냉각 시스템으로, 정전이 되거나 내부 온도가 고온 경보 설정값까지 오르면 챔버에 액체질소를 주입하고 도어가 열리면 주입을 멈춥니다. 저전압 배터리와 센서 오류 경보는 독립 제어 패널에 표시되며, 배터리 과충전 방지 회로도 갖췄습니다. 가벼워서 냉동고 상단에 올려 설치합니다.

기본 잠금: 열쇠 잠금과 자물쇠가 기본이며, 전자 잠금·지문 잠금·NFC 카드 잠금은 선택 사양입니다.
온도 차트 기록계: 냉동고와 별개로 온도 기록을 남기는 전면 부착형 선택 사양입니다.
CO2 백업 시스템: 지원하지 않으며 LN2 백업 시스템만 선택할 수 있습니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

209 L 체스트형
두 모델 비교 사양

항목	DW-150W209	DW-150W209A
최대 전력	1750 W	2000 W
인증	CE, MDR	UL

시리즈 공통 사양

항목	사양
형태	체스트형
냉각 성능 / 온도 범위	-150 °C / -140 ~ -150 °C
유효 용량	209 L (7.4 cu ft)
냉각 방식 / 성에 제거	직접 냉각 / 수동 제상
압축기 / 냉매	듀얼 압축기 4단 캐스케이드 / 탄화수소(HC), 지구온난화지수 0
컨트롤러 / 디스플레이	마이크로프로세서 / 10.1인치 경사형 LCD 터치스크린(표시 정확도 0.1 °C)
설정 온도 범위	-140 ~ -150 °C
단열	VIP + 140 mm PU 폼, 다중 도어 씰, 내측 리드 2개
압력 조절	압력 컨트롤러(시스템 압력 자동 조정)
작동 소음	55 dB(A)
주변 온도	10 ~ 32 °C
내부 치수 (W×D×H)	667 × 462 × 677 mm
외형 치수 (W×D×H)	1650 × 860 × 1010 mm
포장 치수 (W×D×H)	1810 × 960 × 1170 mm
순중량 / 총중량	260 / 295 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)	12 / 24 / 24대
랙 수량 / 2인치 박스 수납	12개 / 144개
랙 옵션	DCJ-12-A(12단, 144박스), DCJ-10-A(10단, 120박스), SUS304
내측 도어(리드)	2개
포트홀(Access Port)	후면 1개, 직경 25 mm
경보 항목	고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림
경보 출력	원격 경보 접점, 리튬 배터리 2개로 정전 시 경보 유지
인터페이스	USB(온도 이력 최대 10년 저장), RS485, 5 V 전원 포트
잠금	열쇠 잠금·자물쇠 기본, 전자 잠금·지문 잠금·NFC 카드 잠금 선택 사양
뚜껑 구조	45° 초과 개방 시 정지, 스테인리스 일체형 힌지, 뚜껑·손잡이 일체형
기타 구조	내장 할로 히터(성에 방지), 나사 없는 자석 정면 커버, 대형 조절 발
CO2 백업 시스템	미지원
LN2 백업 시스템	선택 사양(독립형, 내장형·외장형)
온도 차트 기록계	선택 사양

활용 분야

액체질소 없이
보관하는 현장

세포 배양·조직 보관 — 세포주와 조직 시료를 -150 °C대에 보관합니다.
바이오뱅크·생식 시술 — 정자 같은 장기 보관 시료를 액체질소 없이 기계식으로 관리합니다.
연구소 — 바이러스, 피부·골 조직, 수산물, 전자 시험 재료 같은 특수 시험 시료를 보관합니다.

선택 가이드

인증과 보관 온도에 맞는
모델 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
CE, MDR 표시 모델이 필요하다면	DW-150W209	CE, MDR 인증 모델이며 최대 전력은 1750 W입니다.
UL 표시 모델이 필요하다면	DW-150W209A	UL 인증 모델이며 최대 전력은 2000 W입니다.
-86 °C대로 충분한 시료라면	UltraEco · TwinCool	직립형 초저온 냉동고이며 용량별로 모델을 고를 수 있습니다.
액체질소 탱크 보관을 병행한다면	YDD 바이오뱅크 시리즈	액체질소 저장 용량이 큰 별도 라인입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −150 °C대를 유지하는 극저온 냉동고에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. LN2 백업 시스템처럼 액체질소를 함께 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

DW-150W209와 함께 보는
초저온 냉동고

DW-150W209는 액체질소 없이 -150 °C를 유지할 수 있습니까?
네, 듀얼 압축기 4단 캐스케이드가 -140 ~ -150 °C를 유지하므로 질소를 충전하지 않아도 됩니다. 장시간 정전까지 대비하려면 선택 사양인 LN2 백업 시스템을 추가하세요.
DW-150W209의 LN2 백업 시스템은 언제 작동합니까?
정전이 되거나 내부 온도가 고온 경보 설정값까지 오르면 챔버에 액체질소를 주입합니다. 도어가 열리면 주입이 멈추므로, 점검하려고 뚜껑을 열 때는 주입이 중단된다는 점을 알아 두세요.
DW-150W209와 DW-150W209A는 무엇이 다릅니까?
인증과 최대 전력이 다릅니다. DW-150W209는 CE, MDR 인증에 최대 전력 1750 W, DW-150W209A는 UL 인증에 2000 W입니다.
DW-150W209에 CO2 백업 시스템을 달 수 있습니까?
아닙니다. CO2 백업 시스템은 지원하지 않으며 LN2 백업 시스템만 선택할 수 있습니다.
