Haier Biomedical DW-86W100J 저에너지 초저온 체스트 냉동고 (LED)

직립형이 들어가지 않는 자리에
놓는 낮은 초저온 냉동고

Haier Biomedical DW-86W100J 저에너지 LED 체스트 초저온 냉동고

견적 받기

Haier Biomedical DW-86W100J는 뚜껑을 위로 여는 체스트 구조에 LED 표시창을 갖춘 100 L·420 L급 저에너지 체스트 초저온 냉동고(ULT 체스트 프리저)입니다. -40~-86 °C를 유지하며, 천장이나 선반 때문에 직립형을 둘 수 없는 시료실에서 시약과 효소, 조직을 보관하기에 알맞습니다.

외형 높이가 1,020~1,120 mm로 낮아 작업대 높이에 가깝고, 작동 소음은 49~50 dB(A)입니다. DW-86W100J는 HC 냉매를 적용해 소비전력이 30% 넘게 줄었습니다. 이 체스트 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

특징

체스트 구조의
설치와 운용 이점

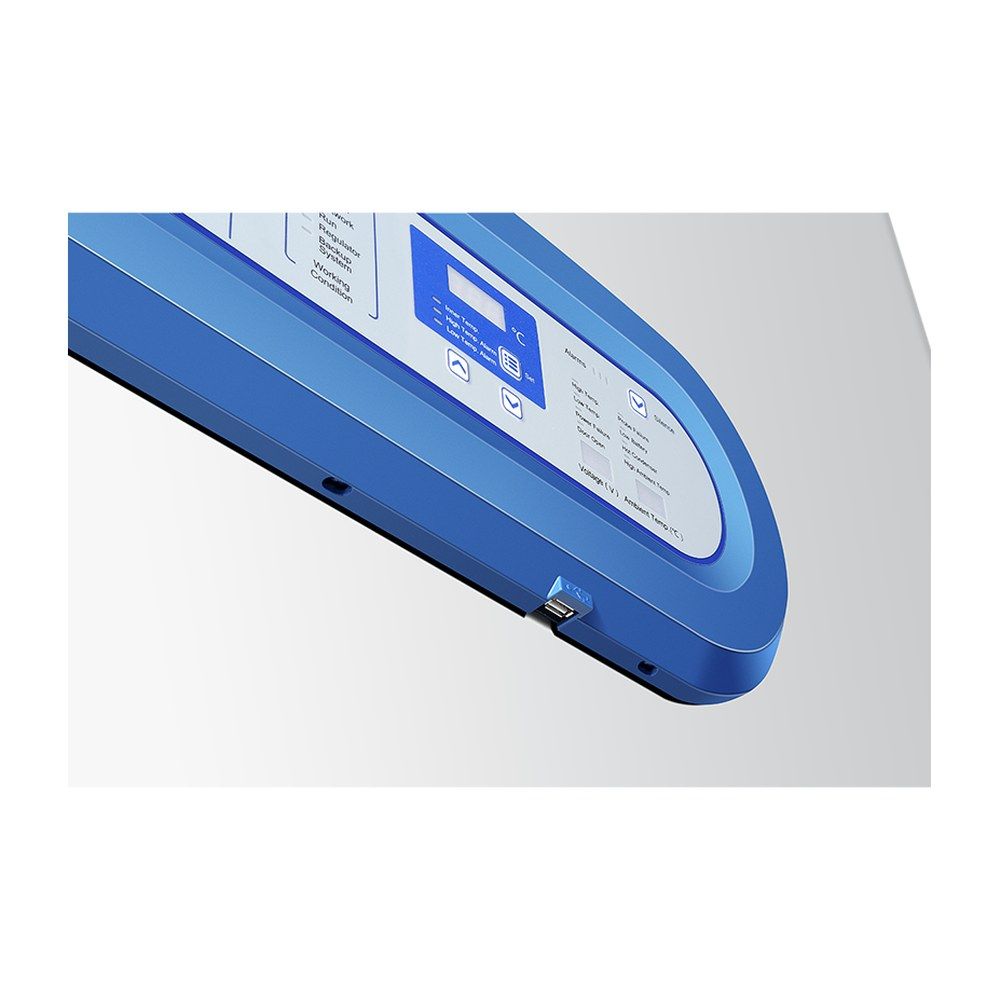

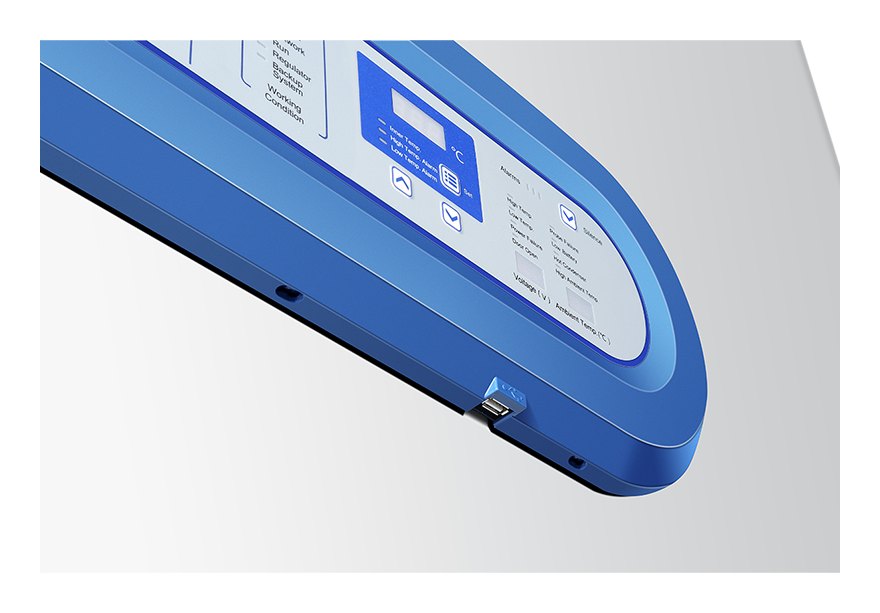

온도와 경보를 보여 주는 LED 조작부

LED 표시창에 온도와 경보가 나타납니다. 고온·저온, 정전, 센서 오류는 부저와 점멸등으로 현장에서 바로 알립니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

설치 공간

긴 체스트형의
반입과 배치

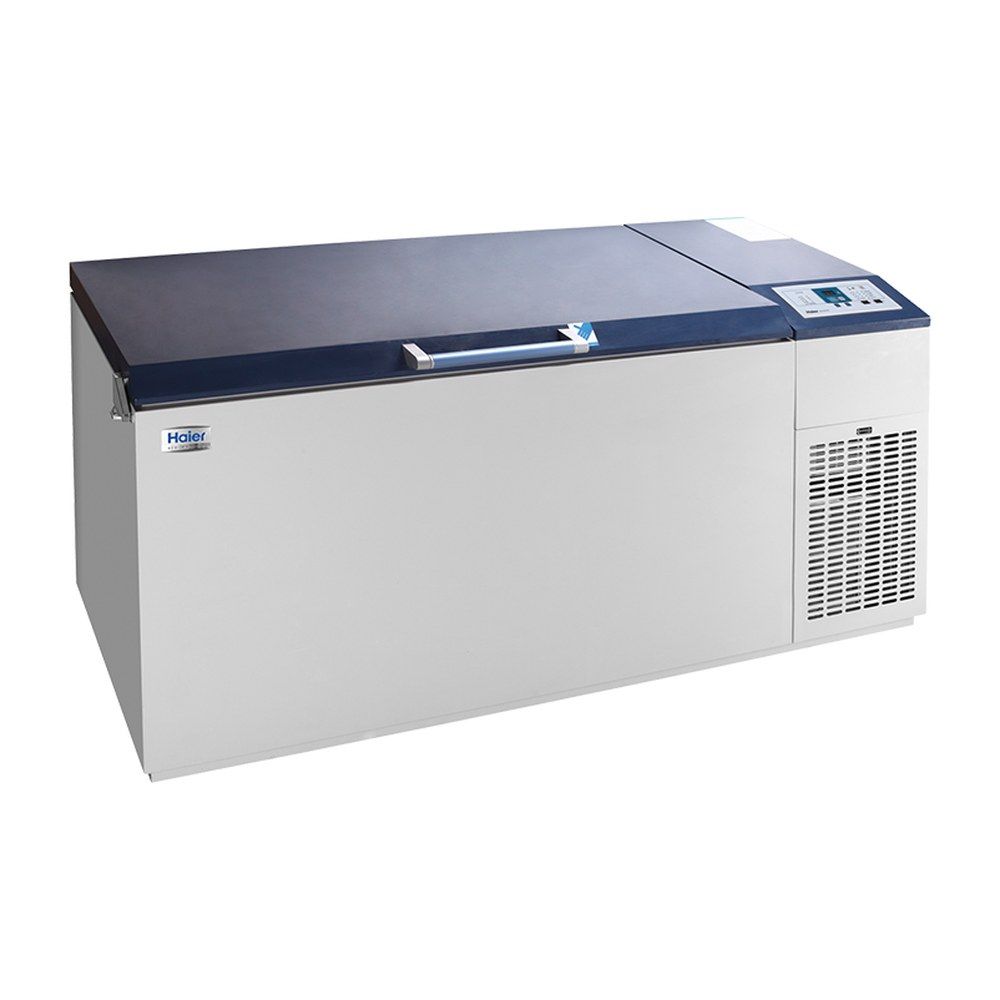

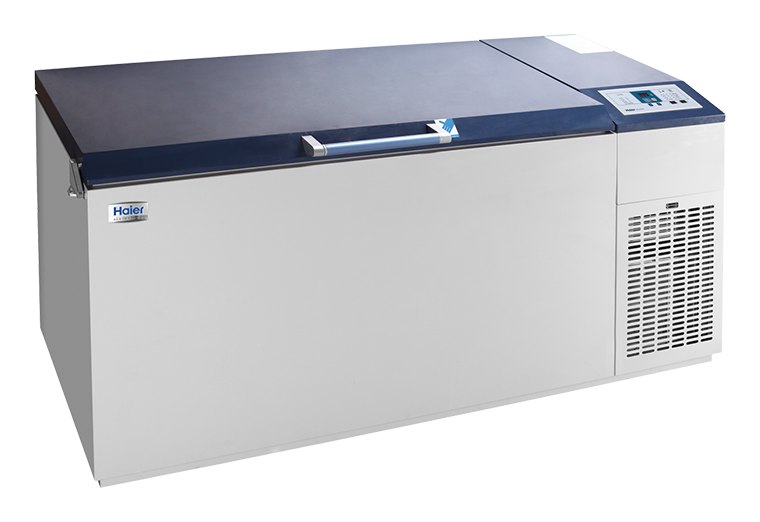

DW-86W420J는 외형 길이가 2,130 mm로 직립형 한 대의 높이와 맞먹으니, 복도 모퉁이와 엘리베이터 내부 길이를 먼저 재어 보세요. 포장 치수는 2,230 × 930 × 1,180 mm로, 문 폭보다 길이 방향이 걸림돌이 됩니다. 외형 깊이는 870 mm, 높이는 1,020 mm입니다.

DW-86W100J는 769 × 825 × 1,120 mm로 작아 실험대 옆이나 창가에 둘 수 있습니다. 포장 치수 860 × 880 × 1,310 mm는 일반 출입문을 통과하기 쉬운 크기입니다.

출납 방식

내부 깊이와 개방 높이에
맞춘 작업 방식

체스트는 위에서 내려다보며 꺼내므로 내부 깊이가 곧 팔을 뻗는 거리입니다. DW-86W100J는 내부 깊이(높이)가 480 mm라 장갑 낀 팔로도 바닥까지 닿기 쉽고, DW-86W420J는 652 mm이므로 위쪽 층에 자주 꺼내는 시료를, 바닥에 장기 보관 시료를 두세요. 내부는 1,367 × 462 mm의 길쭉한 형태라, 뚜껑을 한쪽으로 열었을 때 반대쪽까지 닿는 거리도 고려해야 합니다.

뚜껑을 열 때 필요한 위쪽 공간

뚜껑이 위로 열리므로 본체 위쪽에 선반이나 캐비닛이 낮게 달려 있으면 개방 각도가 제한됩니다. 외형 높이가 1,020 mm인 모델도 뚜껑을 세운 높이만큼 위쪽 여유를 두세요. 내부 도어는 DW-86W100J가 1개, W420J 계열이 3개이며 칸별로 시료군을 나눌 수 있습니다.

바닥 하중

체스트형의
바닥 하중과 배치

DW-86W420J는 순중량 310 kg, 총중량 357 kg이며 길이 2,130 mm, 깊이 870 mm의 면적에 하중이 걸립니다. DW-86W100J는 순중량 / 총중량이 138 / 160 kg입니다. 두 모델 모두 반입 전에 설치 위치 바닥의 허용 하중을 확인하세요.

• 배치: 뚜껑 반대쪽 후면과 측면에 통풍 간격을 두어, 응축기 열이 빠져나갈 길을 만드세요.
• 소음: 49~50 dB(A)이므로 상시 근무 공간에서도 장기간 운전할 수 있습니다.
• 전원: 국내 220 V / 60 Hz 전원에는 DW-86W420JA를 선택하세요.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

사양

DW-86W100J·420J·420JA
비교 사양

시리즈 공통 사양

활용 분야

낮은 높이가 필요한
시료 보관 현장

• 연구실 시약 보관 — 제한효소와 DNA 변형 효소, 유전자 시료를 실험대 옆에 둡니다.
• 조직·장기 시료 보관 — 상부 개방 구조에서 층을 나눠 조직 시료를 보관합니다.
• 선반이나 천장이 낮은 시료실 — 직립형이 들어가지 않는 자리에 설치합니다.
• 대용량 보관 보조 — 직립형 한 대로 부족한 시료를 W420J 계열에 추가로 보관합니다.

선택 가이드

용량과 전원에 맞는
체스트 모델 선택

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

체스트 내부 정리용
선택 사양

• 온도 기록계 — 체스트 내부 온도를 본체와 별개로 기록지에 남깁니다.
• 보관 랙 — 체스트 내부 상자를 정돈하는 전용 랙입니다.
• 보관 상자 — 체스트 안 랙에 맞춰 시료를 담는 상자입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
