Haier Biomedical RFID DW-86L728BPSTR 초저온 냉동고

Haier Biomedical RFID DW-86L728BPSTR 초저온 냉동고

MODEL
DW-86L728BPSTR
브랜드
Haier Biomedical

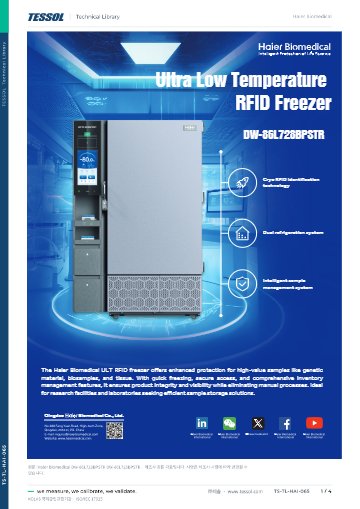

제품 자료
제품문의 구매하기

도어를 열지 않고 시료 위치를
5초에 조사하는 초저온 냉동고

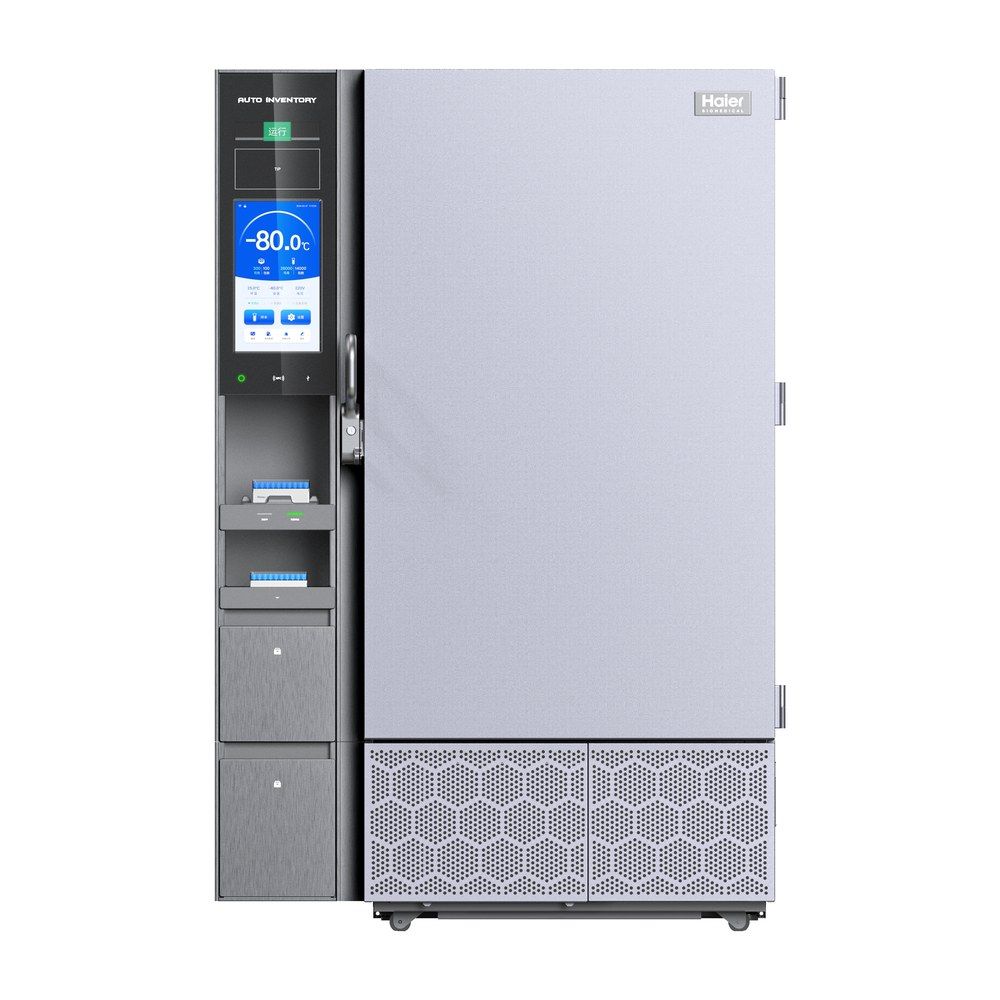

Haier Biomedical RFID DW-86L728BPSTR 초저온 냉동고

견적 받기

Haier Biomedical RFID DW-86L728BPSTR은 도어를 닫은 채 RFID로 시료 튜브의 위치와 정보를 읽는 728 L급 직립형 초저온 냉동고(RFID ULT 디프프리저)입니다. -86 °C에서 보관하는 유전 물질·조직 같은 고가 시료의 인벤토리 조사를 5초에 마칩니다.

튜브를 넣고 꺼낼 때마다 위치가 실시간으로 갱신되고, 시료 인식은 약 3초면 끝납니다. 독립된 HC 냉각 시스템이 2개라서 한쪽에 이상이 생겨도 -80 °C를 유지합니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.

5초

인벤토리 조사 시간

2초

시료 위치 조회 시간

3초

시료 정보 인식 시간

15.6인치

BIMS를 구동하는 터치스크린

특징

문을 열지 않는
시료 위치 관리

핵심 특징현장에서 달라지는 점
도어를 닫은 채 인벤토리 조사보관 현황을 파악하려고 문을 열 필요가 없어 챔버 온도가 흔들리지 않고, 담당자가 장갑과 보호구를 착용하는 번거로움도 줄어듭니다.
시료 위치 실시간 기록튜브를 넣고 꺼낼 때마다 위치가 갱신되므로, 출납 기록을 따로 옮겨 적지 않아도 보관 현황이 최신 상태로 유지됩니다.
고밀도 일괄 판독튜브를 빽빽하게 보관해도 한꺼번에 판독하므로, 대량 보관 시료의 조사 시간이 짧아집니다.
시료를 어디에 두어도 자동 갱신정해진 칸에 맞춰 넣지 않아도 시스템이 새 위치를 인식해 정보를 갱신합니다.
독립 냉각 시스템 2개압축기 한쪽에 이상이 생겨도 남은 시스템이 -80 °C를 유지하므로, 고가 시료를 급히 옮길 일이 줄어듭니다.
운전 상태 표시등실험실 반대편에서도 정상 가동과 경보를 불빛으로 구분할 수 있습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

인벤토리 운용

빠른 인벤토리 조사로 바뀌는
시료 출납 업무

수작업 인벤토리 조사는 도어를 열고 상자를 하나씩 꺼내 라벨을 읽어야 해서 시간이 걸리고 기록 오류도 생깁니다. 이 모델은 판독기가 튜브의 태그를 읽어 위치와 정보를 자동으로 식별하고, 조회는 2초 만에 끝납니다. 꺼낼 튜브의 위치를 도어를 열기 전에 알 수 있습니다.

조사 주기를 주 단위로 정해 두면 보관 기록과 실물이 어긋나는 시점을 일찍 발견할 수 있습니다. 판독은 RFID 태그가 붙은 튜브만 대상으로 하므로, 보관 중인 튜브와 상자의 규격이 판독 구성에 맞는지 도입 전에 먼저 확인하세요.

식별 체계

RFID와 바코드를 묶은
4중 코드 체계

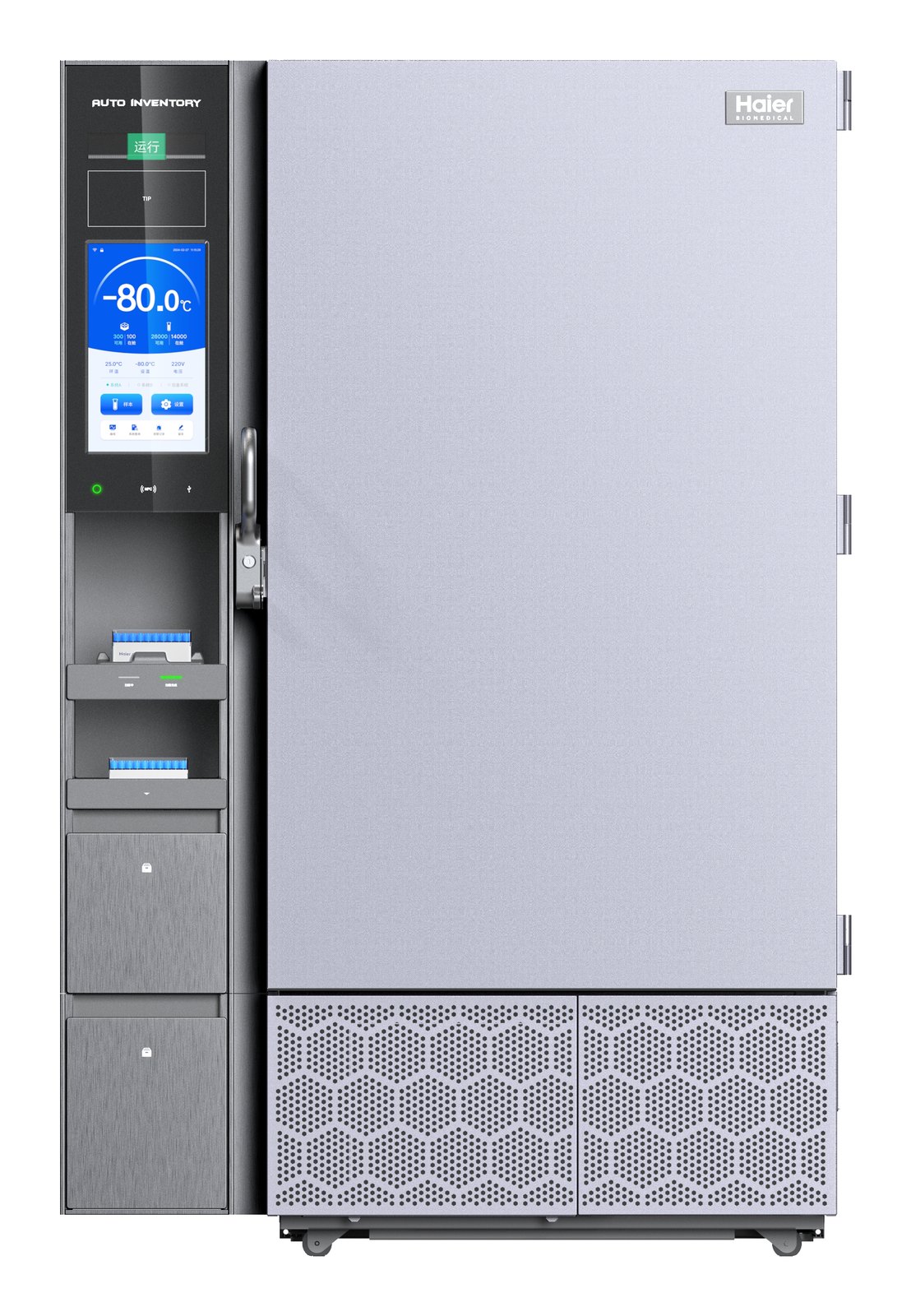

도어 왼쪽 판독기와 15.6인치 BIMS 화면

시료 식별은 RFID 태그, 튜브 바닥의 QR 코드, 튜브 바코드, 튜브 디지털 코드를 하나로 묶은 4중 코드 체계로 이루어집니다. 도어 왼쪽의 판독기가 튜브를 읽고, 15.6인치 LCD 터치스크린의 BIMS 소프트웨어가 가동 상태와 시료 위치를 실시간으로 추적합니다.

설치 조건

대형 본체의
반입과 설치 공간

RFID 모델은 판독기와 대형 터치스크린을 갖춘 만큼 외형 폭이 1,300 mm이고 총중량이 640 kg입니다. 같은 728 L급 일반 직립형보다 폭이 넓고 무거우므로, 출입문 유효 폭과 엘리베이터 하중, 바닥 지지력을 반입 전에 따져 보세요.

  • 반입: 포장 상태가 1,480 × 1,175 × 2,215 mm로 포장 높이가 2 m를 넘으므로, 엘리베이터 내부 높이부터 확인하세요.
  • 이동·고정: 캐스터로 옮겨 자리를 잡은 뒤 수평 조절 발로 본체 수평을 맞춥니다.
  • 작업 공간: 도어 왼쪽 판독기와 슬라이딩 서랍식 랙을 쓰려면 본체 앞과 왼쪽에 작업 여유를 두세요.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

사양

RFID 728 L 모델
상세 사양

항목사양
형태직립형(Upright)
유효 용량728 L (25.7 cu ft)
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C
냉각 시스템독립 HC 냉각 시스템 2개(각각 -80 °C 유지)
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
기후 등급N
작동 소음42 dB(A)
인벤토리 조사 속도5초
조회 속도2초
인식 속도3초
식별 체계RFID 태그, 튜브 바닥 QR 코드, 튜브 바코드, 튜브 디지털 코드
컨트롤러 / 디스플레이마이크로프로세서 / 15.6인치 LCD 터치스크린(BIMS 시스템)
판독기도어 왼쪽 부착
내부 치수 (W×D×H)766 × 716 × 1,310 mm
외형 치수 (W×D×H)1,300 × 1,045 × 1,980 mm
포장 치수 (W×D×H)1,480 × 1,175 × 2,215 mm
순중량 / 총중량555 / 640 kg
선반스테인리스 3장, 선반 치수 752 × 650 mm, 선반당 최대 하중 90 kg
내부 도어4개
랙 / 2인치 박스 수납슬라이딩 서랍식 랙 20개 / 400개
포트홀(Access Port)2개
이동·고정캐스터, 수평 조절 발
기동 지연(Start-up Delay)지원
경보 항목고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 높은 주변 온도, 도어 열림
경보 출력운전 상태 표시등, 원격 경보 접점(Remote Alarm)
인터페이스USB(온도 이력 다운로드), RS232/485 포트(기본), 5 V 전원 포트
소모품 보관장갑 등 소모품 보관 공간
선택 사양온도 차트 레코더, CO2 백업 시스템, LN2 백업 시스템
인증CE

활용 분야

시료 위치 추적이
필요한 현장

  • 바이오뱅크 — 대량 튜브의 인벤토리 조사를 도어를 열지 않고 짧은 시간에 마칩니다.
  • 유전 물질·조직 보관 시설 — 고가 시료의 위치를 출납 즉시 기록해 반출 이력을 추적합니다.
  • 연구기관·실험실 — 연구 그룹이 공유하는 냉동고에서 튜브 위치를 조회해 도어 개방 횟수를 줄입니다.

선택 가이드

RFID 모델이 맞는지
가르는 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
인벤토리 조사와 시료 위치 추적이 중요할 때DW-86L728BPSTR도어를 닫은 채 5초에 조사하고 위치를 실시간으로 기록합니다.
RFID 없이 박스 수납량이 중요할 때TwinCool DW-86L728BPST같은 이중 냉각 구조에 인버터 압축기를 더했고 박스 500개를 수납합니다.
RFID 없이 에너지 소비를 비교할 때UltraEco DW-86L730BPT2인치 박스당 연간 소비전력을 수치로 비교할 수 있습니다.
설치 면적이 좁을 때UltraDual DW-86L368BPST이중 냉각 구조의 368 L 소형 직립형입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
