표준 저항기의 온도를
mK 수준으로 유지하는 항온조

Fluke Calibration 7009 · 7108 · 7015 저항기 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

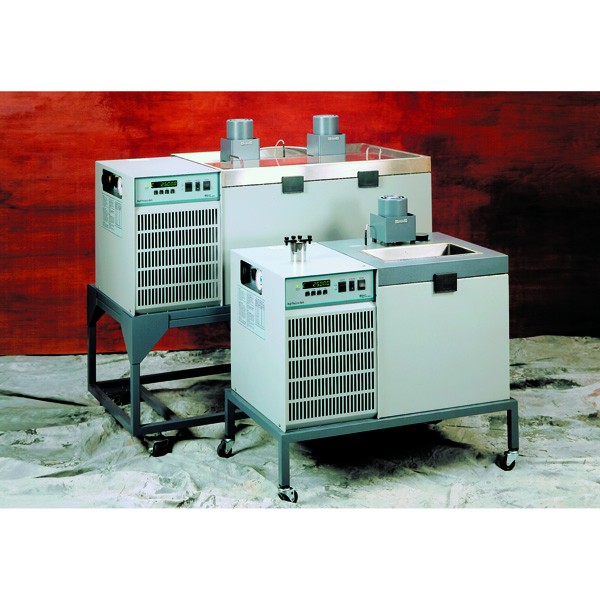

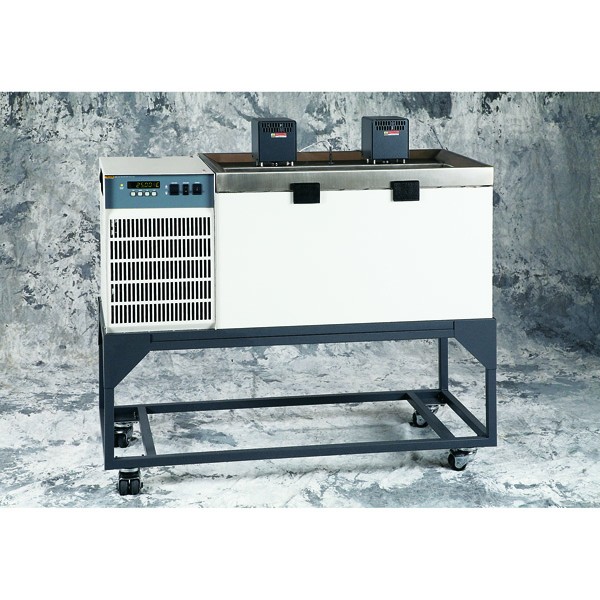

Fluke 7009·7108·7015는 표준 저항기를 0~50 °C에서 mK 수준으로 유지하는 저항기 항온조(Resistor Bath, 표준 저항기 교정용 액체 항온조)입니다. 95 L의 7015, 167 L의 7009, 51 L 열전식 7108 가운데 저항기 수와 소음 조건에 맞는 모델을 고를 수 있습니다.

표준 저항기는 온도가 변하면 값도 함께 변하므로 저항 교정 중에는 수조 온도를 일정하게 유지해야 합니다. 전용 제어기가 0.00001 °C 단위의 변화까지 읽어 안정도를 유지합니다. 이 항온조는 (주)테솔이 국내에 공식 공급합니다.

±0.0007 °C

7015 안정도 (25 °C, 물)

0.00001 °C

제어기가 읽는 최소 변화

0 ~ 50 °C

7015 · 7009 온도 범위

20 ~ 30 °C

7108 열전식 온도 범위

특징

표준 저항기 교정에 맞춘
저항기 항온조

핵심 특징현장에서 달라지는 점
모델별 수조 크기저항기 수에 맞는 수조 크기를 고르므로 개구부와 설치 공간에 낭비가 없습니다.
0.00001 °C 제어전용 제어기가 아주 작은 온도 변화까지 읽어 저항 교정 중 수조 온도 변동을 줄입니다.
고온 차단7015와 7009는 출하 설정 고온 차단을 갖춰 설정 실수로 수조가 과열되는 일을 막습니다.
전기적 독립 서랍저항 서랍이 서로 전기적으로 독립되어 저항기 사이의 누설 영향이 줄어듭니다.
저항 랙 맞춤저항기 크기에 맞춰 랙을 공급하므로 보유한 표준 저항기를 그대로 담을 수 있습니다.

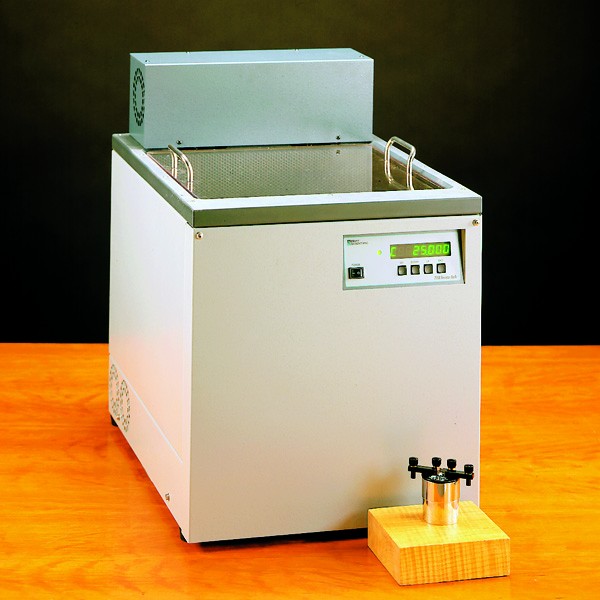

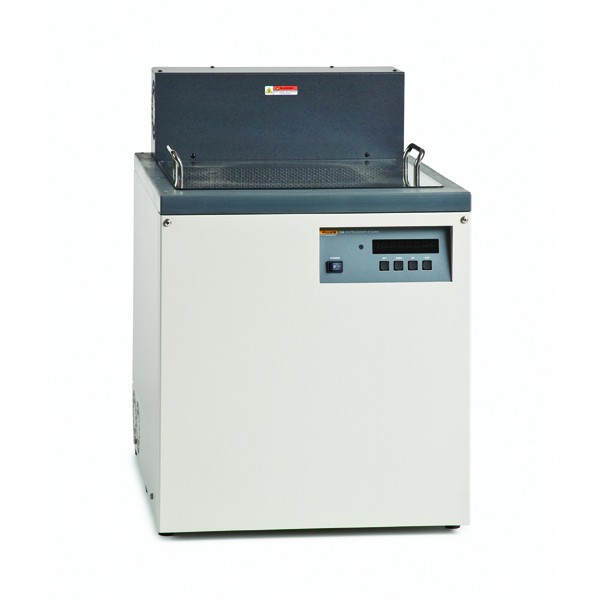

열전식 7108압축기 대신 펠티어 모듈로 가열과 냉각을 처리해 저소음이 필요한 실험실에 적합합니다.

온도 측정

수조 온도를
따로 읽는 방법

2611 서미스터로 수조 온도 분리 측정

2611 서미스터 프로브를 수조에 넣어 수조 온도를 따로 읽으면 저항기 교정 중 온도 변화를 mK 수준으로 감시할 수 있습니다. 1586A Super-DAQ를 연결하면 온도 센서 교정도 자동으로 진행합니다.

모델 선택

안정도·용량·소음
선택 기준

압축기 방식과 열전식의 차이

안정도가 최우선이면 7015, 저항기가 많아 수조가 커야 하면 7009가 맞습니다. 좁은 온도 범위로 충분하고 소음을 줄여야 하면 열전식 7108이 적합합니다. 7108은 압축기 냉각 모델과 달리 펠티어 방식으로 가열·냉각합니다.

사양

7009·7108·7015
사양 비교

항목701570097108
온도 범위0 ~ 50 °C0 ~ 50 °C20 ~ 30 °C
안정도 (25 °C)±0.0007 °C (물) · ±0.001 °C (미네랄 오일 5011)±0.002 °C (물) · ±0.004 °C (5011)±0.002 °C (물) · ±0.004 °C (5011)
균일도±0.003 °C (물) · ±0.005 °C (5011)±0.005 °C (물) · ±0.008 °C (5011)±0.005 °C (물) · ±0.008 °C (5011)
개구부 · 깊이 · 용량699 × 279 mm · 330 mm · 95 L699 × 559 mm · 203 mm · 167 L356 × 356 mm · 203 mm · 51 L
챔버 크기 (H × W × D)699 × 279 × 330 mm699 × 559 × 330 mm356 × 203 × 355 mm
접액부304 스테인리스 강304 스테인리스 강탱크 304 스테인리스 강 · 저항기 랙 경질 양극산화 천공 알루미늄
안전 차단고온 차단 출하 설정 (소프트 차단 50 °C)고온 차단 출하 설정 (소프트 차단 50 °C)해당 없음
냉각압축기, 냉각 능력 100 ~ 200 W압축기, 냉각 능력 100 ~ 200 W열전식(펠티어) 가열 · 냉각, 100 W (주위 23 °C)
히터500 W · 1000 W500 W · 1000 W펠티어 가열 · 냉각
설정 정확도±1 °C±1 °C±0.5 °C
전원115 VAC(±10 %) 60 Hz 15 A 또는 230 VAC 8 A115 VAC(±10 %) 60 Hz 15 A 또는 230 VAC 8 A115 VAC(±10 %) 50/60 Hz 3 A 또는 230 VAC 1.6 A
크기 (H × W × D) · 무게1219 × 1118 × 559 mm · 141 kg1092 × 1130 × 864 mm · 150 kg489 × 413 × 559 mm · 35 kg
인터페이스2001-IEEE 옵션2001-IEEE 옵션RS-232 포함, 2001-IEEE 옵션
분류저항기 항온조저항기 항온조 (대용량)저항기 항온조 (펠티어 냉각)

시리즈 공통 사양

항목사양
설정 분해능0.002 °C, 고분해능 0.00003 °C
표시 분해능0.01 °C
설정 재현성±0.01 °C
온도 설정버튼 입력 디지털 화면
제어기 최소 변화 감지0.00001 °C
수조 온도 측정2611 서미스터 프로브
자동화1586A Super-DAQ

활용 분야

저항 교정과
상온 비교 교정

  • 표준 저항기 교정 — 표준 저항기를 수조에 담가 온도를 일정하게 유지한 채 값을 비교합니다.
  • 저항기 비교 교정 — 여러 저항기를 한 수조에 담가 함께 교정합니다.
  • 상온 부근 온도계 비교 — 상온 범위의 온도계 비교 교정에도 활용할 수 있습니다.
  • 저소음 실험실 — 소음을 줄여야 하는 환경에서 열전식 7108을 배치합니다.

선택 가이드

저항기 수와 소음 조건별
저항기 항온조 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
안정도가 가장 중요할 때701595 L 수조에서 물 기준 ±0.0007 °C 안정도로 세 모델 가운데 가장 안정적입니다.
저항기가 많아 수조가 커야 할 때7009167 L 수조와 699 × 559 mm 개구부로 많은 저항기를 함께 담을 수 있습니다.
좁은 온도 범위면 되고 조용해야 할 때710851 L 열전식 수조로, 압축기 대신 펠티어 모듈로 가열·냉각해 저소음이 필요한 실험실에 적합합니다.

구성·옵션

공통 액세서리와
인터페이스

  • 2611 서미스터 프로브 — 수조 온도를 따로 읽습니다.
  • 1586A Super-DAQ — 온도 센서 교정 자동화에 사용합니다.
  • 2001-IEEE — 7015와 7009용 옵션이며, 7108은 RS-232를 기본으로 갖춥니다.

교정

기준 온도계와
KOLAS 안내

저항 교정 조건을 기록하는 수조 온도계는 교정 주기에 맞춰 관리하세요. 이 온도계의 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
