Ralston MF2S · MF4S 벤치형 매니폴드

견적 받기

Ralston 국내 정식 공급 파트너

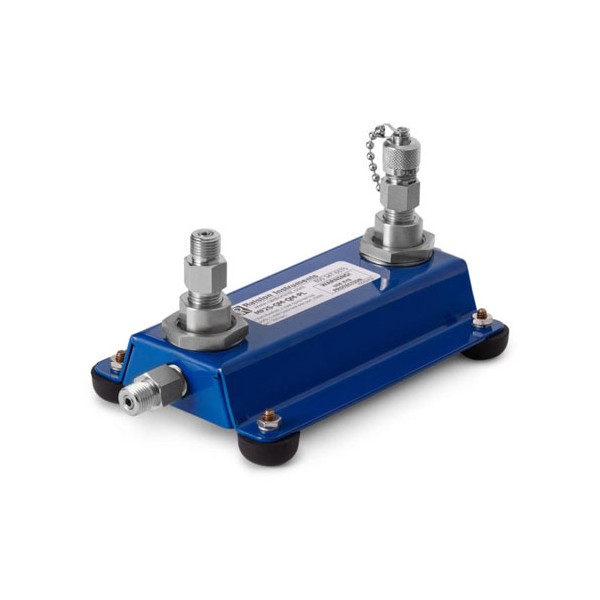

Ralston MF2S·MF4S 벤치형 매니폴드(Benchtop Manifold)는 압력 게이지와 트랜스미터 같은 압력 기기 여러 대를 하나의 압력원에 연결해 한꺼번에 시험하는 다포트 교정 장치입니다. XT 모델은 10,000 psi, Quick-test 모델은 5,000 psi까지 사용합니다.

2포트와 4포트 구성에 스테인리스강 316 몸체와 분체도장 강 받침을 적용해 작업대 위에 놓고 사용합니다. 두 번째 측면 연결로 매니폴드를 이어 포트 수를 늘릴 수 있으며, 이 매니폴드는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

XT 모델 최대 압력

2 · 4포트

포트 수 두 종류

Viton

XT 모델 씰 소재

3종

압력 등급과 포트 수 조합

특징

동시 교정으로
줄이는 작업 시간

핵심 특징현장에서 달라지는 점
XT 고압 모델10,000 psi까지 시험해 고압 게이지와 트랜스듀서를 한 번에 점검합니다.
Quick-test 5,000 psi 모델5,000 psi 이하 기기는 Quick-test 연결 모델로 충분하고 커넥터 비용이 낮습니다.
포트 간격 확보큰 게이지를 나란히 달아도 서로 간섭하지 않아 연결과 판독이 쉽습니다.
공구 없는 연결 전환피교정 기기의 압력 연결을 공구 없이 바꿔 교정 대상 교체 시간을 줄입니다.
데이지 체인 연결두 번째 측면 연결로 매니폴드를 이어 기기 수가 늘어도 같은 압력원을 사용합니다.
열 챔버 사용열 챔버 안에서 여러 압력 장비를 교정할 때도 한 라인으로 연결합니다.
Ralston 게이지 커넥터 호환Ralston NPT, BSP, Flare 게이지 커넥터와 호환됩니다.

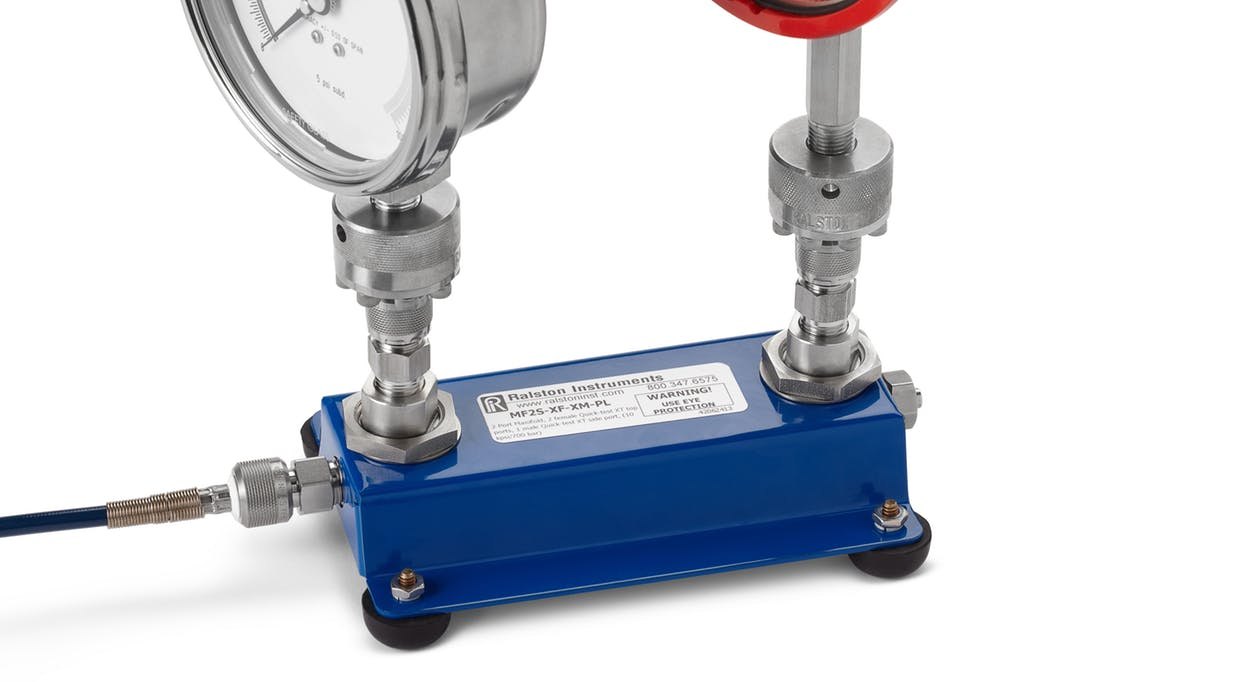

RALSTON INSTRUMENTS MF2S-XF-XM-PL - 압력게이지가 연결된 파란색 매니폴드 본체
압력게이지가 연결된 파란색 매니폴드 본체

모델 선택

포트 수와 압력 등급으로
정하는 모델

한 번에 시험할 기기 수가 두 대 이하이면 2포트, 네 대까지면 4포트를 고릅니다. 압력 등급은 시험 기기의 최대 압력으로 정하며 5,000 psi를 넘으면 XT 모델만 해당합니다. XT 모델은 입구가 수 Quick-test XT, 출구가 암 Quick-test XT이고 Viton 씰을 사용합니다.

매니폴드를 이어 포트 수 늘리기

4포트로 부족하면 두 번째 측면 연결로 다른 매니폴드를 이어 같은 압력원에서 기기 수를 늘립니다. 연결하는 매니폴드는 압력 등급이 같은 모델끼리 구성해야 낮은 등급 쪽이 계통 한계가 되지 않습니다.

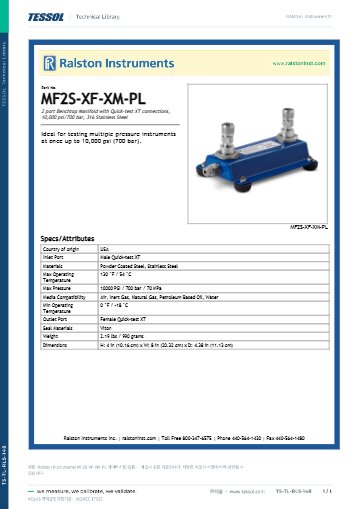

사양

3개 모델 비교 사양과
공통 사양

항목MF2S-XF-XM-PLMF4S-XF-XM-PLMF4S-QM-QM-PL
품번(코드)1561688908 · 161164684015616895371561689771
포트 수2포트4포트4포트
입구 포트수 Quick-test XT수 Quick-test XT수 Quick-test
출구 포트암 Quick-test XT암 Quick-test XT수 Quick-test, 캡과 체인이 있는 수 Quick-test
씰 소재VitonVitonBuna-N
최대 압력10,000 psi / 700 bar / 70 MPa10,000 psi / 700 bar / 70 MPa5,000 psi / 350 bar / 35 MPa
무게990 g1.13 kg1.13 kg
치수 (높이 × 너비 × 깊이)10.16 × 20.32 × 11.13 cm10.16 × 45.72 × 11.13 cm10.16 × 45.72 × 11.13 cm

시리즈 공통 사양

항목사양
재질분체도장 강, 스테인리스강
최소 사용 온도0 °F / -18 °C
최대 사용 온도130 °F / 54 °C
사용 유체공기, 불활성 가스, 천연가스, 석유계 오일, 물
측면 연결두 번째 측면 연결로 데이지 체인 구성
원산지미국

활용 분야

여러 기기를 동시에
시험하는 현장

  • 압력 게이지 일괄 교정 — 같은 압력원에 게이지 여러 개를 달아 한 번에 비교합니다.
  • 트랜스미터·트랜스듀서 점검 — 출력 신호를 같은 압력 조건에서 동시에 읽습니다.
  • 열 챔버 교정 — 온도 조건을 바꾸며 여러 압력 장비를 같이 시험합니다.
  • 포트 수 확장 — 매니폴드를 이어 기기 수 증가에 대응합니다.

선택 가이드

압력과 포트 수별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
2포트로 고압이 필요할 때MF2S-XF-XM-PLXT 커넥터에 10,000 psi와 Viton 씰입니다.
4포트로 고압이 필요할 때MF4S-XF-XM-PLMF2S와 같은 XT 사양에 포트가 4개입니다.
4포트로 5,000 psi면 될 때MF4S-QM-QM-PLQuick-test 연결에 Buna-N 씰입니다.

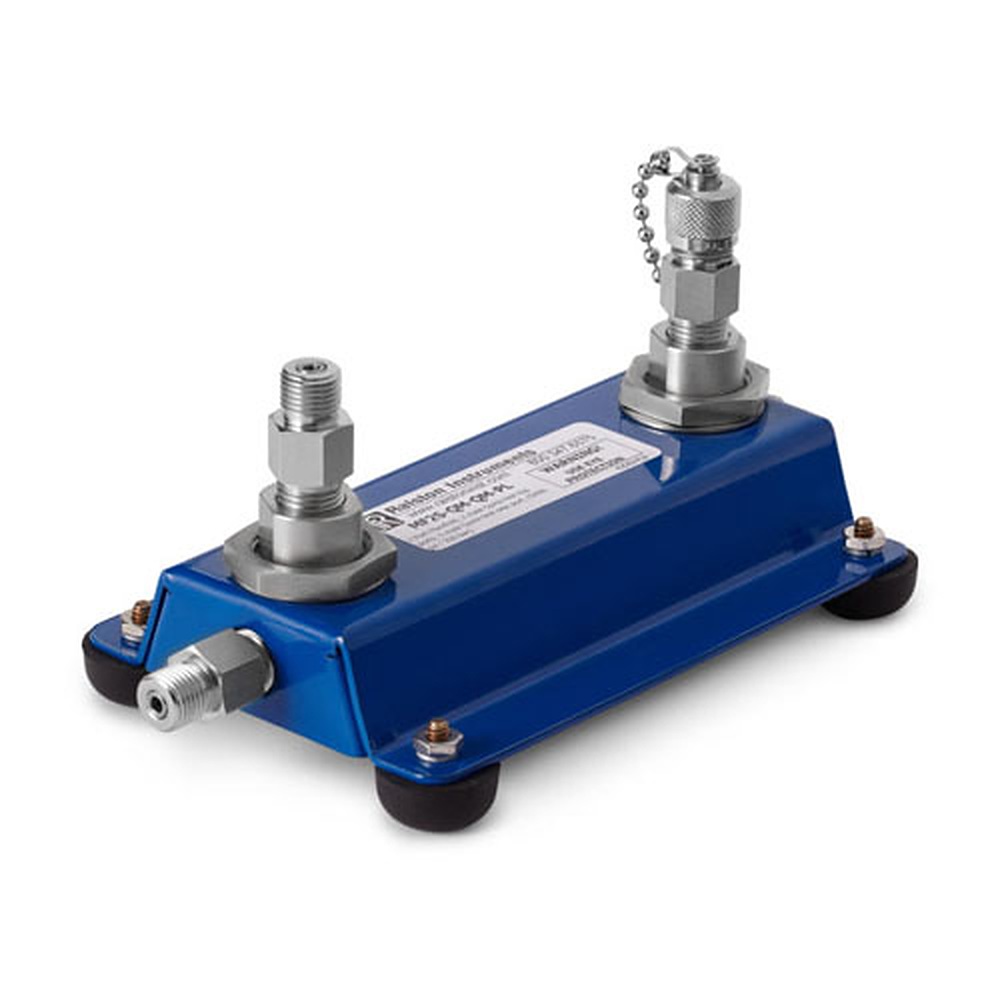

RALSTON INSTRUMENTS MF2S-XF-XM-PL - 파란색 본체와 고압 연결 포트가 보이는 매니폴드 외형
파란색 본체와 고압 연결 포트가 보이는 매니폴드 외형

구성·옵션

구성과 주문

항목내용
MF2S-XF-XM-PL2포트, 10,000 psi, Viton 씰 (코드 1561688908 · 1611646840)
MF4S-XF-XM-PL4포트, 10,000 psi, Viton 씰 (코드 1561689537)
MF4S-QM-QM-PL4포트, 5,000 psi, Buna-N 씰 (코드 1561689771)

관련 제품

MF2S·MF4S와 함께 보는
연결 부품
