Ralston QTHA-2MS0-XH 고 압력 퀵 테스트 어댑터

Ralston QTHA-2MS0-XH 고 압력 퀵 테스트 어댑터

MODEL
QTHA-2MS0-XH
브랜드
RALSTON INSTRUMENTS

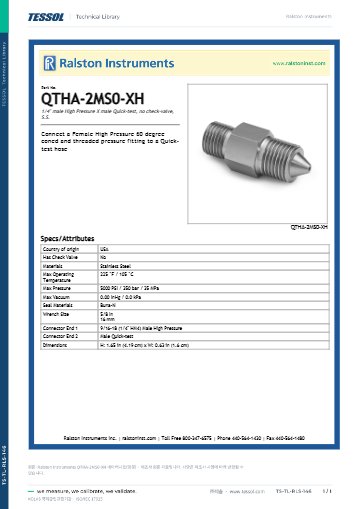

제품 자료
제품문의 구매하기

5000 PSI급 고압 포트를⁣ Quick-test로 연결

Ralston QTHA-2MS0-XH 고압 Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2MS0-XH는 9/16-18(1/4" HM4) 수 고압 포트를 수 Quick-test로 잇는 스테인리스강 어댑터(High Pressure Adapter)입니다. 최대 압력은 5000 PSI(350 bar, 35 MPa)이고 최대 진공은 0 InHg입니다. (주)테솔이 국내에 공식 공급합니다.

씰은 Buna-N이며 체크 밸브가 없습니다. 무게는 51 g이고 사용 온도 상한은 105 °C입니다.

5000 PSI

최대 압력 (35 MPa)

9/16-18

고압 수나사 (HM4)

51 g

무게

Buna-N

씰 소재

QT 등급 고압 연결

일반 Quick-test 호스와⁣ 이어 쓰는 구성

호스 쪽은 수 Quick-test입니다. 10000 PSI가 필요한 계통에는 XT 계열 어댑터를 선택해야 합니다.

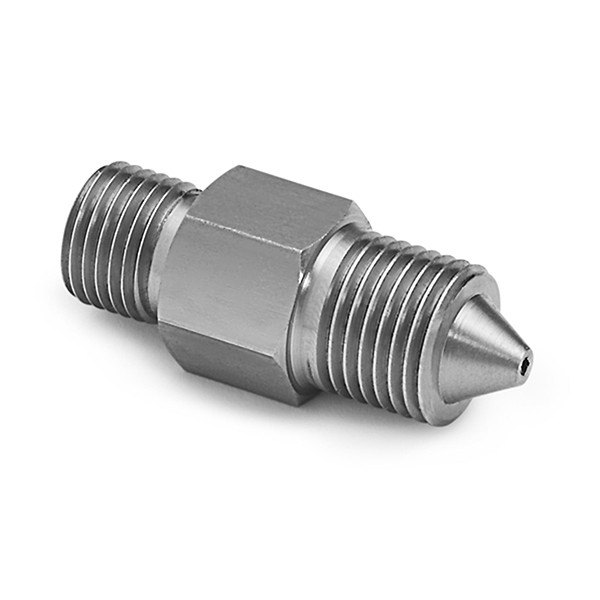

RALSTON INSTRUMENTS QTHA-2MS0-XH - 끝이 뾰족한 고압용 스테인리스 어댑터
끝이 뾰족한 고압용 스테인리스 어댑터

포트 확인

60° 콘 앤 스레드⁣ 암 고압 피팅 연결

60° 콘 앤 스레드(coned and threaded) 방식의 암 고압 피팅에 체결해 Quick-test 호스와 잇습니다.

사양

QTHA-2MS0-XH⁣ 연결과 정격

항목사양
고압 쪽 연결9/16-18 (1/4" HM4) 수 고압
사용 온도상한 225 °F / 105 °C
치수 (높이 × 너비 × 깊이)4.19 × 1.6 × 1.6 cm
호스 쪽 연결수 Quick-test
재질스테인리스강
최대 압력5000 PSI / 350 bar / 35 MPa
씰 소재Buna-N
무게51 g (1.79 oz)
최대 진공0 InHg / 0.0 kPa
렌치 크기5/8 in (16 mm)
체크 밸브없음

활용 분야

5000 PSI 이하⁣ 교정 라인

  • 압력 교정기와 게이지 연결 — 교정기와 게이지의 포트를 Quick-test 호스에 연결합니다.
  • 고압 설비 연결 — 고압 밸브, 티, 유니온의 포트에 호스를 연결합니다.

같은 계열

QTHA-2MS0-XH와⁣ 같은 계열 모델

  • XTHA-2MS0-XH — 9/16-18 고압 수나사 × 수 Quick-test XT, 10000 PSI
  • XTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 10000 PSI
  • XTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 캡과 체인 포함
  • QTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 5000 PSI
  • QTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 캡과 체인 포함
  • QTHA-2FS0-MP — 7/16-20 중압 암나사 × 수 Quick-test, 5000 PSI
