Ralston QTHA-2MS0-MP 중간 압력 퀵 테스트 어댑터

MODEL: QTHA-2MS0-MP
브랜드: RALSTON INSTRUMENTS
제품 자료: Ralston 종합 카탈로그

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

고압·중압 포트를 호스에
이어 주는 스테인리스 어댑터

Ralston 고압 · 중압 Quick-test 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 고압·중압 Quick-test 어댑터(XTHA-2MS0-XH 외 6종)는 교정기와 게이지의 9/16-18 고압, 7/16-20 중압 포트를 Quick-test 호스에 잇는 스테인리스 어댑터(HP/MP Adapter)입니다. 최대 압력은 5000 PSI와 10000 PSI입니다.

금속 대 금속 씰이 고압 포트의 누설을 줄이고 XT 모델은 70 MPa 서비스를 지원합니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

10000 PSI

XT 모델 최대 압력(700 bar)

5000 PSI

QT 모델 최대 압력(350 bar)

9/16-18

고압(HM4) 수 나사

7/16-20

중압(LM4) 나사

특징

압력 등급과 포트 규격으로
나뉘는 7종

핵심 특징	현장에서 달라지는 점
10000 PSI XT 등급	XT 모델이 700 bar까지 사용하므로 고압 교정 라인을 하나의 어댑터 체계로 구성합니다.
5000 PSI QT 등급	QT 모델이 350 bar까지 사용하므로 일반 교정 라인에 적합합니다.
금속 대 금속 씰	금속끼리 맞물려 고압 포트의 누설 가능성을 줄입니다.
스테인리스 본체	7종 모두 스테인리스라 매체 선택 폭이 넓습니다.
XT 호스 전용 연결	XT 모델은 Quick-test XT 호스에만 연결하므로 등급 오결합을 막습니다.
캡과 체인 모델	XTFT와 QTFT 모델은 캡과 체인이 있어 분리한 포트를 막아 둡니다.

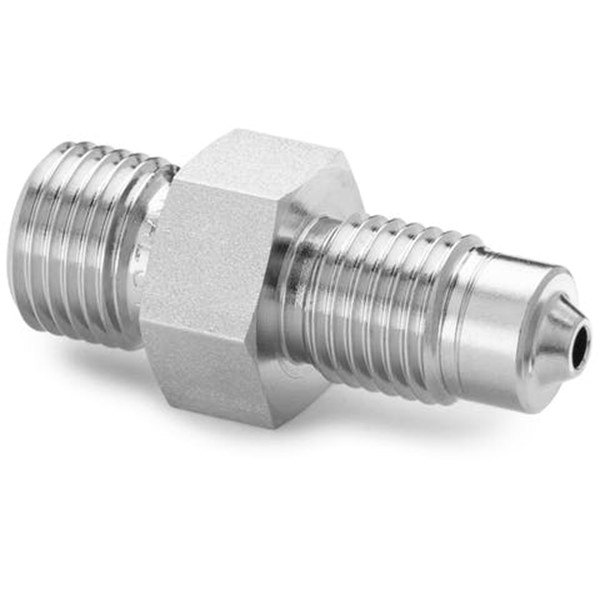

굵은 나사와 육각 몸체가 있는 스테인리스 어댑터

포트 규격

고압과 중압
포트 구분

XH 모델은 9/16-18(1/4" HM4) 수 고압 포트에, MP 모델은 7/16-20(1/4" LM4) 수 중압 포트에 연결하며, QTHA-2FS0-MP만 암형 중압 포트용입니다. Ametek Crystal 게이지와 교정기는 MP 모델로 연결하므로 장비의 포트 규격을 먼저 확인하세요.

호환 장비

MP 모델 대응
교정 장비

Ametek Crystal 장비와 MP 어댑터

MP 모델은 Ametek Crystal XP2i 압력 게이지, m1 압력 게이지, nVision 압력 기록계, 30 시리즈·HPC40·HPC50 압력 교정기에 대응합니다. 매체는 공기, 불활성 가스, 천연가스, 석유계 오일, 물이며 이 조건 안에서 사용합니다.

사양

고압 · 중압
7종 비교 사양

항목	XTHA-2MS0-XH	QTHA-2MS0-XH
고압 쪽 연결	9/16-18 (1/4" HM4) 수 고압	9/16-18 (1/4" HM4) 수 고압
Quick-test 쪽	수 Quick-test XT	수 Quick-test
최대 압력	10000 PSI / 700 bar / 70 MPa	5000 PSI / 350 bar / 35 MPa
사용 온도	-18 ~ 105 °C	상한 105 °C
렌치 크기	16 mm	16 mm
씰 소재	Teflon, Viton	Buna-N
길이 × 폭	48 × 17 mm	42 × 17 mm
무게	41 g	51 g

중압 5종 비교 사양

항목	XTHA-2MS0-MP	XTFT-2MS0-MP	QTHA-2MS0-MP	QTFT-2MS0-MP	QTHA-2FS0-MP
중압 쪽 연결	7/16-20 (1/4" LM4) 수 중압	7/16-20 (1/4" LM4) 수 중압	7/16-20 (1/4" LM4) 수 중압	7/16-20 (1/4" LM4) 수 중압	7/16-20 (1/4" LF4) 암 중압
Quick-test 쪽	수 Quick-test XT	수 Quick-test XT, 캡과 체인	수 Quick-test	수 Quick-test, 캡과 체인	수 Quick-test
최대 압력	10000 PSI / 700 bar / 70 MPa	10000 PSI / 700 bar / 70 MPa	5000 PSI / 350 bar / 35 MPa	5000 PSI / 350 bar / 35 MPa	5000 PSI / 350 bar / 35 MPa
사용 온도	-18 ~ 105 °C	-18 ~ 60 °C	-18 ~ 105 °C	-18 ~ 60 °C	-
렌치 크기	13 mm	-	13 mm	-	-
씰 소재	Teflon, Viton	Teflon, Viton	Buna-N	Buna-N	Buna-N
호환 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물	공기, 불활성 가스, 천연가스, 석유계 오일, 물	공기, 불활성 가스, 천연가스, 석유계 오일, 물	공기, 불활성 가스, 천연가스, 석유계 오일, 물	-
길이 × 폭	40 × 19 mm	53 × 20 mm	47 × 13 mm	53 × 19 mm	29 × 19 mm
무게	32 g	59 g	31 g	54 g	73 g

시리즈 공통 사양

항목	사양
소재	스테인리스
씰 구조	금속 대 금속 씰 (고압 포트)
원산지	미국
XT 호환	XT 모델은 Quick-test XT 호스에만 연결, QT·QS 호스와 호환되지 않음
호환 장비(MP 모델)	Ametek Crystal XP2i·m1 압력 게이지, nVision 압력 기록계, 30·HPC40·HPC50 시리즈 압력 교정기

활용 분야

고압 · 중압 연결이
필요한 현장

압력 교정기와 게이지 연결 — 교정기와 게이지의 포트를 Quick-test 호스에 연결합니다.
고압 설비 연결 — 고압 밸브, 티, 유니온의 포트에 호스를 연결합니다.
Ametek Crystal 장비 — 게이지와 교정기를 MP 모델로 연결합니다.
공기·불활성 가스·천연가스 라인 — 해당 매체 라인의 시험에 사용합니다.

선택 가이드

포트와 등급별
권장 모델

이럴 때 (장비 조건)	권장 모델	선택 이유
9/16-18 고압 포트를 XT 호스에 연결할 때	XTHA-2MS0-XH	10000 PSI급 XT 연결입니다.
9/16-18 고압 포트를 일반 호스에 연결할 때	QTHA-2MS0-XH	5000 PSI급 수 Quick-test 연결입니다.
7/16-20 중압 포트를 XT 호스에 연결할 때	XTHA-2MS0-MP 또는 XTFT-2MS0-MP	캡과 체인이 필요하면 XTFT를 선택합니다.
7/16-20 중압 포트를 일반 호스에 연결할 때	QTHA-2MS0-MP 또는 QTFT-2MS0-MP	캡과 체인이 필요하면 QTFT를 선택합니다.
암형 중압 포트에 연결할 때	QTHA-2FS0-MP	1/4" 암 중압(LF4) 포트용입니다.

구성·옵션

구성 종류

구분	내용
고압(XH)	XTHA-2MS0-XH, QTHA-2MS0-XH
중압(MP)	XTHA-2MS0-MP, XTFT-2MS0-MP, QTHA-2MS0-MP, QTFT-2MS0-MP, QTHA-2FS0-MP

Quick-test 어댑터와 함께 보는
연결 부품

MP 모델과 XH 모델은 무엇이 다릅니까?
XH는 9/16-18(HM4) 고압 연결이고 MP는 7/16-20(LM4) 중압 연결입니다. 연결할 장비의 포트 규격을 확인합니다.
XT 어댑터를 QT 호스와 함께 사용할 수 있습니까?
아닙니다. XT 모델은 Quick-test XT 호스에만 연결합니다. QT 호스에는 QTHA 또는 QTFT 모델을 선택합니다.
XTFT와 QTFT 중 캡과 체인이 있는 모델은 무엇입니까?
XTFT-2MS0-MP와 QTFT-2MS0-MP입니다. 분리한 포트를 캡으로 막아 두려면 이 모델을 선택합니다.
Ametek Crystal 장비에는 어떤 모델을 사용합니까?
MP 모델을 사용합니다. XP2i와 m1 게이지, nVision 기록계, 30·HPC40·HPC50 교정기가 대상입니다.
