Ralston XTHA-2MS0-XH 1/4 (M) 고압 퀵 테스트 XT, S.S.

9/16-18 고압 포트에⁣ XT 호스 연결

Ralston XTHA-2MS0-XH 고압 Quick-test XT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston XTHA-2MS0-XH는 9/16-18(1/4" HM4) 수 고압 포트를 수 Quick-test XT로 잇는 스테인리스강 어댑터(High Pressure Adapter)입니다. 최대 압력은 10000 PSI(700 bar, 70 MPa)입니다. (주)테솔이 국내에 공식 공급합니다.

씰은 Teflon과 Viton이고 체크 밸브는 없습니다. 무게는 41 g, 렌치 크기는 5/8 in(16 mm)입니다.

고압 포트

HM4 수 고압 연결과⁣ XT 호스

고압 쪽은 9/16-18(1/4" HM4) 수나사이고 호스 쪽은 수 Quick-test XT입니다. HIP, Autoclave Engineers, Butech, Maxpro, Parker 고압 연결부에 Quick-test XT 호스를 연결하는 용도입니다.

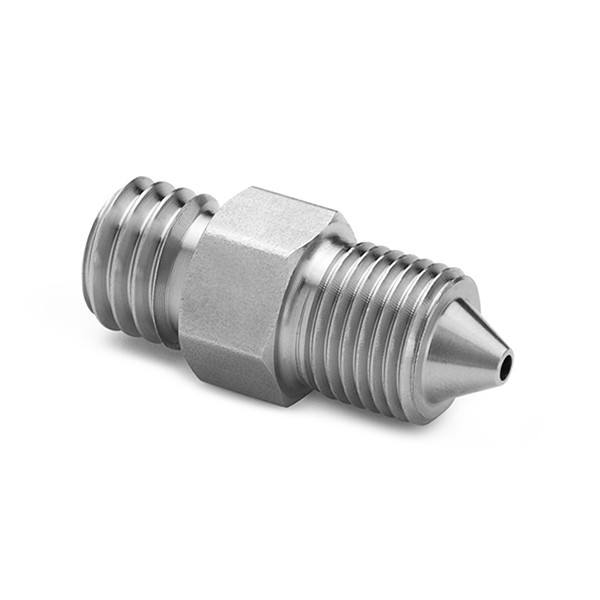

고압용 스테인리스 어댑터의 나사부 모습

XT 등급

10000 PSI 계통의⁣ 호스 맞춤

호스 쪽 끝이 수 Quick-test XT이므로 Quick-test XT 호스로 연결합니다. 사용 온도는 0 °F(-18 °C)부터 225 °F(105 °C)까지입니다.

사양

XTHA-2MS0-XH⁣ 연결과 정격

활용 분야

고압 설비의⁣ 시험 연결

• 고압 설비 연결 — 고압 밸브, 티, 유니온의 포트에 호스를 연결합니다.
• 압력 교정기와 게이지 연결 — 교정기와 게이지의 포트를 호스에 연결합니다.

같은 계열

XTHA-2MS0-XH와⁣ 같은 계열 모델

• QTHA-2MS0-XH — 9/16-18 고압 수나사 × 수 Quick-test, 5000 PSI
• XTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 10000 PSI
• XTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 캡과 체인 포함
• QTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 5000 PSI
• QTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 캡과 체인 포함
• QTHA-2FS0-MP — 7/16-20 중압 암나사 × 수 Quick-test, 5000 PSI
