Ralston QTHA-2FS0-MP 1/4 (F) 중간 압력 퀵테스트 어댑터, S.S

MODEL
QTHA-2FS0-MP

암형 중압 포트에⁣ Quick-test 연결

Ralston QTHA-2FS0-MP 암 중압 Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2FS0-MP는 7/16-20(1/4" LF4) 암 중압 나사와 수 Quick-test를 가진 스테인리스강 어댑터(Medium Pressure Adapter)입니다. 수 중압 어댑터로 연결하는 호스, 비교기, 압력 기준기 쪽에 맞는 암형 구성입니다. (주)테솔이 국내에 공식 공급합니다.

최대 압력은 5000 PSI(350 bar, 35 MPa)이고 씰은 Buna-N입니다. 무게 73 g은 이 계열 중압 모델 가운데 가장 무겁습니다.

5000 PSI

최대 압력

7/16-20 암

중압 LF4 나사

73 g

무게

Buna-N

씰 소재

암형 중압 나사

LF4 암 중압과⁣ 수 Quick-test

중압 쪽은 7/16-20(1/4" LF4) 암나사이므로 수 중압(LM4) 끝과 맞습니다. 호스 쪽은 수 Quick-test이고 체크 밸브는 없습니다.

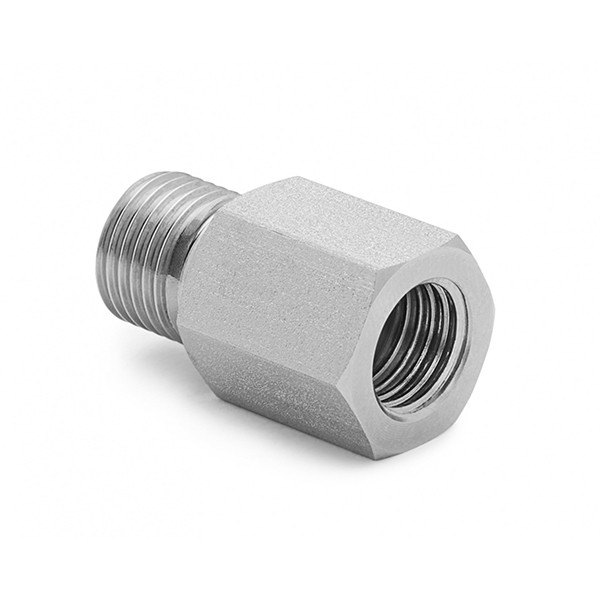

RALSTON INSTRUMENTS QTHA-2FS0-MP - 육각 몸체에 암나사가 있는 스테인리스 어댑터
육각 몸체에 암나사가 있는 스테인리스 어댑터

사양

QTHA-2FS0-MP⁣ 연결과 정격

항목사양
중압 쪽 연결7/16-20 (1/4" LF4) 암 중압
최대 압력5000 PSI / 350 bar / 35 MPa
무게73 g (2.58 oz)
씰 소재Buna-N
체크 밸브없음
재질스테인리스강
호스 쪽 연결수 Quick-test
치수 (높이 × 너비 × 깊이)2.87 × 1.8 × 1.8 cm

활용 분야

암형 중압 포트의⁣ 시험 연결

  • 암형 중압 포트 연결 — 1/4" 암 중압(LF4) 포트에 Quick-test 호스를 연결합니다.

같은 계열

QTHA-2FS0-MP와⁣ 같은 계열 모델

  • XTHA-2MS0-XH — 9/16-18 고압 수나사 × 수 Quick-test XT, 10000 PSI
  • QTHA-2MS0-XH — 9/16-18 고압 수나사 × 수 Quick-test, 5000 PSI
  • XTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 10000 PSI
  • XTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test XT, 캡과 체인 포함
  • QTHA-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 5000 PSI
  • QTFT-2MS0-MP — 7/16-20 중압 수나사 × 수 Quick-test, 캡과 체인 포함
