Ralston QTHA-3TS0 3/8 튜브 피팅 x (M) 퀵 테스트, no check-valve, S.S

Ralston QTHA-3TS0 3/8 튜브 피팅 x (M) 퀵 테스트, no check-valve, S.S

MODEL
QTHA-3TS0
브랜드
RALSTON INSTRUMENTS

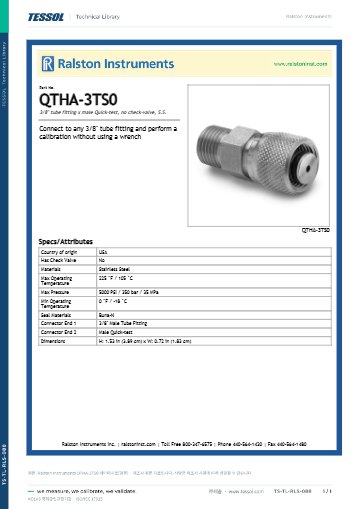

제품 자료
제품문의 구매하기

테스트 포인트와 튜브 피팅에
시험 호스를 잇는 어댑터

Ralston Pete's Plug · Minimess · 튜브 피팅 Quick-test 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Pete's Plug·Minimess·튜브 피팅 어댑터(QTHA-PMS0 외 5종)는 테스트 포인트와 튜브 피팅에 Quick-test 호스를 연결해 시험과 샘플링에 사용하는 어댑터(Test Point Adapter)입니다. 최대 압력은 모델에 따라 1000 PSI와 5000 PSI입니다.

튜브 피팅 모델은 렌치 없이 손으로 조이며, 일체형 O-링이 추가 조임 없이 밀봉합니다. Pete's Plug 모델은 모든 크기의 플러그에 연결합니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

5000 PSI

튜브·Minimess 모델 최대 압력

1000 PSI

Pete's Plug 모델 최대 압력

3/8" · 1/2"

튜브 피팅 어댑터 지원 외경

6종

연결 대상별 모델

특징

연결 대상별로
나뉜 6종

핵심 특징현장에서 달라지는 점
손 조임 연결렌치 없이 손으로 조여도 기밀이 유지되므로 좁은 배관 구간에서 작업하기 쉽습니다.
일체형 O-링 씰추가 조임 없이 밀봉해 과조임으로 튜브가 변형되는 일을 막습니다.
튜브 잠금 구조튜브를 단단히 고정해 진동 피로와 열 충격에도 연결 상태를 유지합니다.
주요 튜브 피팅 호환Parker, Swagelok, Tylok, SSP 같은 튜브 피팅과 누수 없이 연결합니다.
Pete's Plug 연결모든 크기의 Pete's Plug에 연결해 시험, 샘플링, 압력 확인에 사용합니다.
스테인리스·황동 선택모델에 따라 스테인리스와 황동 중 소재가 달라, 배관 소재에 맞춰 부식 부담을 낮춥니다.

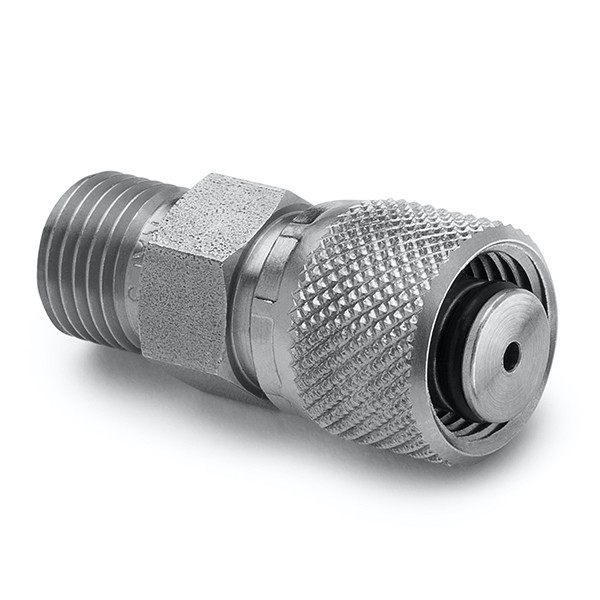

RALSTON INSTRUMENTS QTHA-3TS0 - 육각부와 널링 슬리브가 있는 튜브 피팅 어댑터
육각부와 널링 슬리브가 있는 튜브 피팅 어댑터

연결 대상

테스트 포인트와
튜브 외경 확인

튜브 외경이 3/8"이면 QTHA-3TS0, 1/2"이면 QTHA-4TS0 또는 황동 소재의 QTHA-4TB0을 선택합니다. Pete's Plug II 프로브에는 수형 Quick-test인 QTHA-PMS0 또는 암형인 QTHA-PMSA를, Minimess 1620 암형 커넥터에는 QTHA-MFB0-1620을 사용합니다.

사용 조건

압력·온도 조건과
적용 산업

Pete's Plug 모델과 튜브 모델의 사용 조건

Pete's Plug 모델은 -18 ~ 60 °C에서 1000 PSI까지, Minimess 모델은 -18 ~ 105 °C에서 5000 PSI까지 사용합니다. 튜브 피팅 어댑터는 가스 샘플링, 압력 교정, 압력 확인과 시험에 사용하며 석유·가스, 연구, 석유화학, 반도체, 공정 계측, 발전 분야에 적용합니다.

사양

6종 모델
비교 사양

항목QTHA-PMS0-0.125-1.5QTHA-PMSA-0.125-1.5QTHA-MFB0-1620QTHA-3TS0QTHA-4TS0QTHA-4TB0
연결 대상1/8" Pete's Plug II 프로브 (직경 1/8", 길이 1.5")1/8" Pete's Plug II 프로브 (직경 1/8", 길이 1.5")Minimess 1620 (16 × 2.0 mm 어댑터)3/8" 튜브 피팅1/2" 튜브 피팅1/2" 튜브 피팅
Quick-test 쪽수암수수 (체크 밸브 없음)수 (체크 밸브 없음)수 (체크 밸브 없음)
소재스테인리스스테인리스황동스테인리스스테인리스황동
최대 압력1000 PSI / 70 bar / 7 MPa1000 PSI / 70 bar / 7 MPa5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa
사용 온도-18 ~ 60 °C-18 ~ 60 °C-18 ~ 105 °C---
씰 소재Buna-NBuna-NBuna-NBuna-NBuna-NBuna-N
길이 × 폭88 × 18 mm88 × 18 mm48 × 21 mm39 × 19 mm44 × 26 mm44 × 26 mm
무게52 g52 g51 g---

시리즈 공통 사양

항목사양
원산지미국
체결 방식튜브 피팅 모델은 렌치 없이 손 조임, 일체형 O-링 씰
호환 튜브 피팅Parker, Swagelok, Tylok, SSP
적용 용도가스 샘플링, 압력 교정, 압력 읽기, 시험

활용 분야

시험·샘플링이
필요한 현장

  • 수압 시험 — 튜브 피팅 라인에 테스트 호스를 연결해 시험합니다.
  • 압력 교정 — 압력 교정과 안전밸브 설정에 사용합니다.
  • 가스 샘플링 — Pete's Plug에 연결해 가스를 채취합니다.
  • Minimess 포인트 — 압력 시험, 가스 충전, 오일 샘플링에 사용합니다.

선택 가이드

연결 대상별
권장 모델

이럴 때 (연결 대상)권장 모델선택 이유
Pete's Plug에 수형 Quick-test를 연결할 때QTHA-PMS0-0.125-1.51/8" 프로브, 수 Quick-test입니다.
Pete's Plug에 암형 Quick-test를 연결할 때QTHA-PMSA-0.125-1.51/8" 프로브, 암 Quick-test입니다.
Minimess 1620에 연결할 때QTHA-MFB0-1620황동, 5000 PSI입니다.
3/8" 튜브 피팅에 연결할 때QTHA-3TS0스테인리스입니다.
1/2" 튜브 피팅에 연결할 때QTHA-4TS0 또는 QTHA-4TB0스테인리스와 황동 중에서 소재를 선택합니다.

구성·옵션

구성 종류

구분내용
Pete's Plug 계열QTHA-PMS0-0.125-1.5, QTHA-PMSA-0.125-1.5
Minimess 계열QTHA-MFB0-1620
튜브 피팅 계열QTHA-3TS0, QTHA-4TS0, QTHA-4TB0
