Ralston QTHA-KIT25 퀵 테스트 BSPP 게이지 호스 키트(KIT 25)

Ralston QTHA-KIT25 퀵 테스트 BSPP 게이지 호스 키트(KIT 25)

MODEL
QTHA-KIT25
브랜드
RALSTON INSTRUMENTS

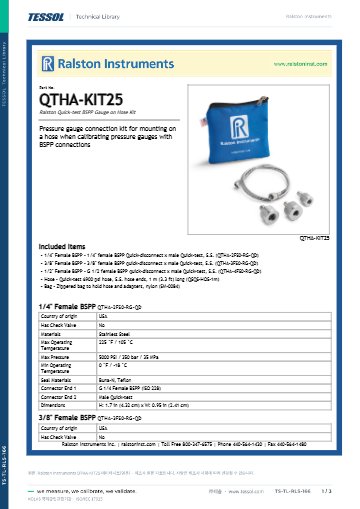

제품 자료
제품문의 구매하기

BSPP 게이지를 1 m 호스에
다는 스테인리스 게이지 키트

Ralston QTHA-KIT25 Quick-test BSPP 게이지 호스 키트

견적 받기

Ralston 국내 정식 공급 파트너

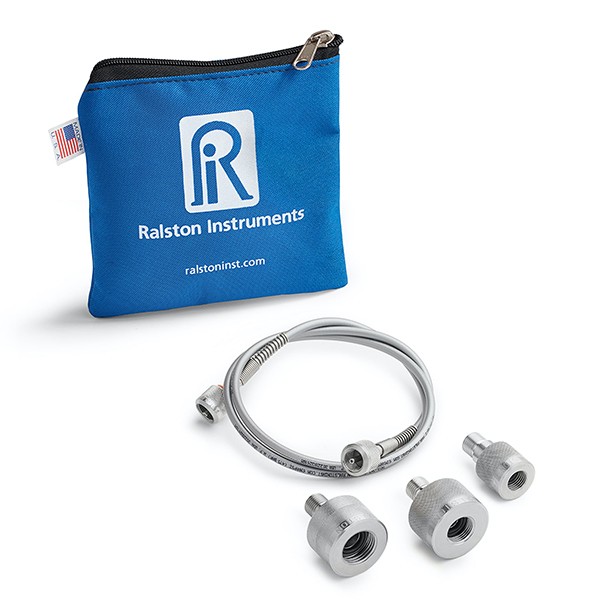

Ralston QTHA-KIT25는 G 1/4 · G 3/8 · G 1/2 BSPP 게이지를 1 m Quick-test 호스 끝에 다는 스테인리스 어댑터 3종 키트(Gauge on Hose Kit)입니다. 양끝이 스테인리스인 호스에 게이지를 옮겨 달면서 평행 BSPP 게이지를 기준 압력 라인에서 점검할 수 있습니다.

어댑터 정격은 350 bar(35 MPa)이고 호스는 6,900 psi까지 견디므로 키트는 낮은 쪽 정격을 따릅니다. 키트 무게는 315 g이며 지퍼형 봉투 하나에 담깁니다. (주)테솔이 국내에 공식 공급합니다.

3종

G 1/4 · G 3/8 · G 1/2 어댑터

1 m

스테인리스 양끝 호스 길이

−18 ~ 105 °C

어댑터 사용 온도 범위

315 g

키트 전체 무게

특징

게이지마다
어댑터를 달아 두는 방식

핵심 특징현장에서 달라지는 점
Quick-test 손 연결호스 끝을 손으로 꽂아 연결하므로 렌치와 실란트 없이 게이지를 바꿔 가며 시험합니다.
스테인리스 어댑터와 호스 끝어댑터와 호스 끝이 모두 스테인리스라 부식성이 있는 계통을 점검할 때도 소재를 따로 나눠 고르지 않아도 됩니다.
BSPP 평행 나사 3종G 1/4, G 3/8, G 1/2 암 BSPP(ISO 228) 포트의 게이지에 맞아 대부분의 BSPP 게이지를 포괄합니다.
마이크로보어 호스내경 3.00 mm 호스라 시험 라인 내부 용적이 작아 압력이 빠르게 안정됩니다.
고압 호스6,900 psi까지 사용하고 파열 압력은 27,000 psi라 어댑터 정격 대비 여유가 큽니다.
26 mm 굽힘 반경좁은 설비 사이에서도 호스를 구부려 배치할 수 있고, 감아서 보관합니다.

운용 방법

게이지에 어댑터를
상시 장착하는 방식

점검할 게이지마다 어댑터를 달아 두고 호스 끝만 옮겨 꽂으면 호스 한 개로 여러 게이지를 점검합니다. 호스를 게이지 쪽에 붙이는 방식이므로 펌프나 매니폴드 위에 게이지를 바로 올려 시험하려면 QTHA-KIT26을 선택하세요.

게이지별 어댑터 상시 장착

자주 점검하는 게이지에 G 1/4, G 3/8, G 1/2 어댑터를 미리 달아 두면 시험 때마다 나사를 풀고 감는 작업이 없어집니다. 어댑터의 퀵 디스커넥트는 호스를 분리해도 게이지 쪽 포트를 막아 주지 않으므로, 분리 전에 라인 압력을 먼저 해소하세요.

정격·소재

어댑터 정격과
호스 사용 조건

호스는 6,900 psi(475 bar)까지 사용하지만 어댑터가 5,000 psi라 키트는 5,000 psi 이하에서 운용합니다. 호스 사용 온도는 −40~60 °C이고 어댑터는 −18~105 °C이므로 두 범위가 겹치는 −18~60 °C에서 키트를 사용하세요.

1 m 스테인리스 호스

내경 3.00 mm, 외경 6.00 mm 스테인리스 호스는 최소 굽힘 반경이 26 mm라 좁은 곳에서도 구부려 배치할 수 있습니다. 사용 후에는 지퍼형 나일론 봉투에 어댑터와 함께 담아 보관하세요.

사양

KIT25 어댑터와
호스 전체 사양

항목사양
어댑터 (3종, 스테인리스)G 1/4 · G 3/8 · G 1/2 BSPP 암 퀵디스커넥트 × 수 Quick-test
나사 규격BSPP (ISO 228)
어댑터 품번QTHA-2FS0-RG-QD · QTHA-3FS0-RG-QD · QTHA-4FS0-RG-QD
어댑터 치수 (길이 × 폭)G 1/4 44 × 25 mm · G 3/8 45 × 35 mm · G 1/2 44 × 36 mm
어댑터 무게G 1/4 75 g · G 3/8 160 g · G 1/2 150 g
어댑터 사용 온도−18 °C ~ 105 °C
어댑터 씰Buna-N, 테플론
체크 밸브없음 (어댑터 3종 공통)
어댑터 정격 압력350 bar / 35 MPa (5,000 psi), 3종 공통
호스 품번 · 소재QSQS-HOS-1m · 스테인리스 양끝
호스 길이1 m
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 정격 압력475 bar / 48 MPa (6,900 psi)
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도−40 °C ~ 60 °C
호스 최대 진공−101.6 kPa (−30 inHg)
호스 사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 색상 · 무게실버 · 72 g
봉투품번 SM-0084 · 지퍼형 나일론 · 85 g
키트 치수 · 무게16.5 × 16.5 × 2.5 cm · 315 g
원산지미국

활용 분야

BSPP 게이지를
옮겨 점검하는 현장

  • 게이지 교정 실험실 — BSPP 게이지를 호스에 달아 기준 압력으로 점검합니다.
  • 현장 압력 점검 — 설비 게이지를 옮겨 다니며 같은 호스로 시험합니다.
  • 계기 정비 — 게이지마다 어댑터를 달아 두고 호스 끝만 옮겨 연결합니다.
  • 시험 설비 구성 — 여러 게이지를 호스 한 개로 번갈아 연결합니다.

선택 가이드

BSPP 게이지 호스 키트와
다른 규격 키트 비교

이럴 때 (현장 조건)권장 모델선택 이유
게이지를 호스 끝에 달아 옮길 때QTHA-KIT25BSPP 어댑터 3종과 1 m 스테인리스 호스를 한 세트로 갖춥니다.
펌프나 매니폴드 위에 바로 올릴 때QTHA-KIT26호스 없이 어댑터를 펌프 위에 직접 올리는 구성이라 호스 끝 장착 키트와 용도가 다릅니다.
테이퍼 BSPT 게이지를 사용할 때QTHA-KIT27게이지 나사가 테이퍼 BSPT이면 평행 BSPP 키트가 맞지 않아 BSPT용 키트를 고릅니다.
AN/JIC 플레어 포트에 물릴 때QTHA-KIT28플레어 포트 규격에 맞춘 별도 키트를 선택합니다.

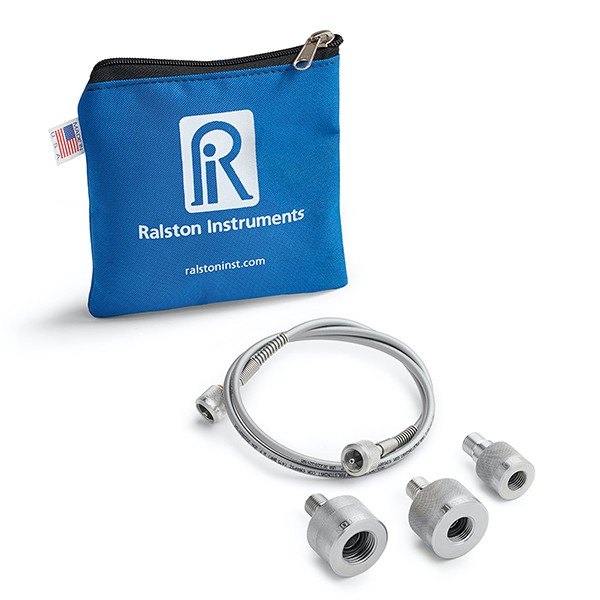

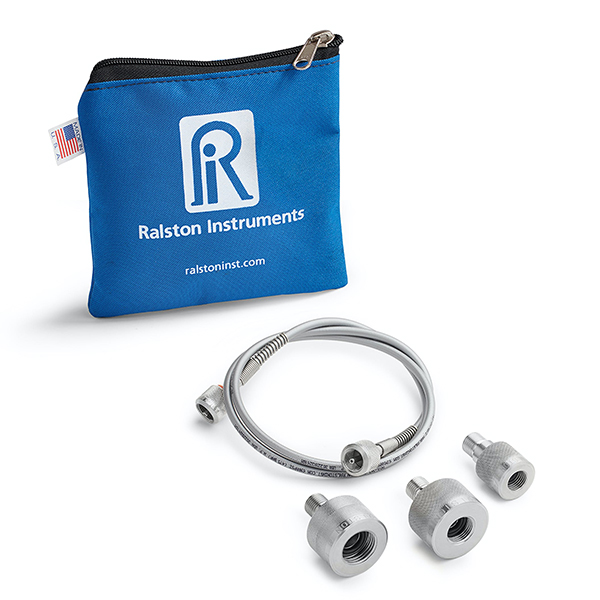

RALSTON INSTRUMENTS QTHA-KIT25 - 파우치와 호스, 스테인리스 커넥터 구성품
파우치와 호스, 스테인리스 커넥터 구성품

구성·옵션

KIT25 구성 품목과
품번

구성품소재 · 구분품번
Quick-test 어댑터 (암)G 1/4 · G 3/8 · G 1/2 BSPP, 스테인리스QTHA-2FS0-RG-QD · QTHA-3FS0-RG-QD · QTHA-4FS0-RG-QD
Quick-test 호스1 m, 스테인리스 양끝QSQS-HOS-1m
보관 봉투지퍼형 나일론SM-0084

관련 제품

QTHA-KIT25와 함께 보는
Quick-test 키트
