Ralston QTHA-KIT26 퀵 테스트 BSPP 게이지 키트(KIT 26)

Ralston QTHA-KIT26 퀵 테스트 BSPP 게이지 키트(KIT 26)

MODEL
QTHA-KIT26
브랜드
RALSTON INSTRUMENTS

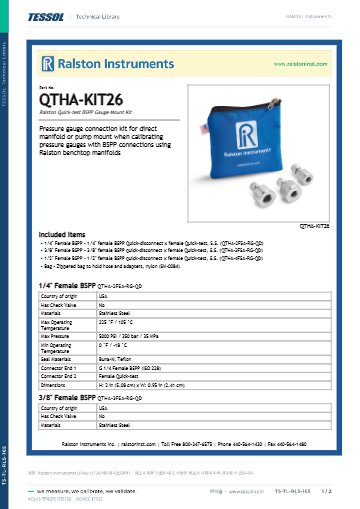

제품 자료
제품문의 구매하기

BSPP 게이지를 호스 없이
포트에 올리는 게이지 마운트 키트

Ralston QTHA-KIT26 Quick-test BSPP 게이지 마운트 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT26은 G 1/4·G 3/8·G 1/2 암 BSPP 게이지를 벤치 매니폴드나 펌프 포트에 호스 없이 직접 장착하는 스테인리스 게이지 마운트 키트(Quick-test 어댑터 세트)입니다. 평행 나사 게이지의 실험실 점검 구성을 어댑터 3종으로 정리합니다.

게이지 크기가 바뀌어도 펌프나 매니폴드 쪽 포트는 그대로 두고 어댑터만 교체하므로 점검 중 연결 부위가 늘어나지 않습니다. 호스를 생략한 구조라 누설을 확인할 지점도 적습니다. 어댑터 1개당 정격은 350 bar이고 사용 온도가 −18 °C에서 105 °C까지여서 실험실 벤치 조건에 충분합니다. (주)테솔이 국내에 공식 공급합니다.

3종

G 1/4·3/8·1/2 암 BSPP

35 MPa

어댑터 1개당 정격 압력

−18~105 °C

어댑터 사용 온도 범위

465 g

키트 전체 무게

특징

호스 없이 포트에 직결해
연결 지점을 줄입니다

핵심 특징현장에서 달라지는 점
호스 없는 직결 구성게이지가 포트 위에 바로 서므로 호스 길이만큼의 압력 지연과 호스 정리 시간이 사라집니다.
Quick-test 암 소켓펌프나 매니폴드의 수 Quick-test 포트에 손으로 꽂아 렌치와 실링 테이프 작업이 필요 없습니다.
BSPP 평행 나사 3종G 1/4, G 3/8, G 1/2 게이지를 어댑터만 바꿔 연결하므로 게이지 규격마다 별도 부속을 구하는 일이 줄어듭니다.
스테인리스 본체어댑터 3종이 모두 스테인리스이며 Buna-N·Teflon 씰을 조합해 물, 공기, 석유계 오일 계통에 대응합니다.
체크밸브 없는 구조어댑터 안에 밸브가 없어 유로가 막히지 않고 게이지 지시값이 포트 압력을 그대로 따릅니다.

장착 방식

매니폴드 위에서
게이지를 교체하는 순서

어댑터만 바꿔 게이지를 교체

펌프 포트 쪽 수 Quick-test에 암 어댑터를 꽂고 그 위에 BSPP 게이지를 돌려 끼우는 순서입니다. 게이지 나사가 G 3/8에서 G 1/2로 바뀌어도 같은 봉투 안의 어댑터로 바꿔 끼우면 되므로, 같은 기준 압력에서 여러 게이지를 연달아 비교하는 점검 시간이 짧아집니다. 어댑터 길이는 5.08 cm, 4.98 cm, 4.95 cm로 거의 같아 게이지 높이가 크게 달라지지 않습니다.

나사 규격

BSPP·BSPT·NPT
구분 기준

나사 표기로 규격을 구분

이 키트의 어댑터는 ISO 228-1 평행 나사 전용입니다. 테이퍼 나사인 BSPT 게이지는 평행 나사와 맞물리지 않으므로 KIT27 계열을, NPT 게이지는 KIT24를 선택하세요. 게이지 뒷면의 나사 표기가 G로 시작하면 BSPP, R 또는 Rc로 시작하면 BSPT입니다. 표기를 읽기 어려우면 게이지 실물을 보내 주세요.

사양

어댑터 3종의
규격과 정격

항목QTHA-2FSA-RG-QDQTHA-3FSA-RG-QDQTHA-4FSA-RG-QD
호칭1/4" 암 BSPP3/8" 암 BSPP1/2" 암 BSPP
커넥터 1G 1/4 암 BSPP (ISO 228)G 3/8 암 BSPP (ISO 228)G 1/2 암 BSPP (ISO 228)
커넥터 2암 Quick-test암 Quick-test암 Quick-test
치수 (H × W)5.08 × 2.41 cm4.98 × 3.48 cm4.95 × 3.51 cm
무게88 g170 g160 g
최대 압력5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa
사용 온도−18 °C ~ 105 °C−18 °C ~ 105 °C−18 °C ~ 105 °C
소재 · 씰 · 체크밸브스테인리스 · Buna-N, Teflon · 없음스테인리스 · Buna-N, Teflon · 없음스테인리스 · Buna-N, Teflon · 없음

키트 공통 사양

항목사양
구성암 BSPP 어댑터 3종 + 보관 봉투 (호스 없음)
나사 규격BSPP (ISO 228-1)
키트 무게465 g
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 2.5 cm · 85 g
원산지미국

활용 분야

BSPP 게이지를
직결해 점검하는 현장

  • 실험실 게이지 교정 — 기준 압력원 위에서 BSPP 게이지를 어댑터만 바꿔 연속 비교합니다.
  • 벤치 매니폴드 점검 — 매니폴드 포트에 게이지를 직결해 누설과 지시 오차를 확인합니다.
  • 펌프 위 시험 — 휴대용 펌프 포트에 게이지를 올려 호스 없이 압력을 읽습니다.
  • 입고 검사 — 새로 들어온 BSPP 게이지의 지시값을 같은 구성에서 일괄 점검합니다.

선택 가이드

BSPP·NPT·BSPT와
호스 유무별 키트 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
BSPP 게이지를 포트에 바로 올릴 때QTHA-KIT26호스 없이 포트에 직결하는 구성이며, 암 어댑터 3종이 들어 있습니다.
BSPP 게이지를 호스 끝에 달아 옮길 때QTHA-KIT25BSPP 게이지를 호스 끝에 달아 옮겨 가며 점검할 때는 호스가 포함된 BSPP 키트가 맞습니다.
NPT 게이지를 포트에 올릴 때QTHA-KIT24NPT 게이지는 NPT 나사 규격 키트가 맞습니다.
테이퍼 BSPT 게이지를 호스에 달 때QTHA-KIT27테이퍼 BSPT 규격이라 BSPT용 키트가 맞고, 호스도 함께 들어 있습니다.

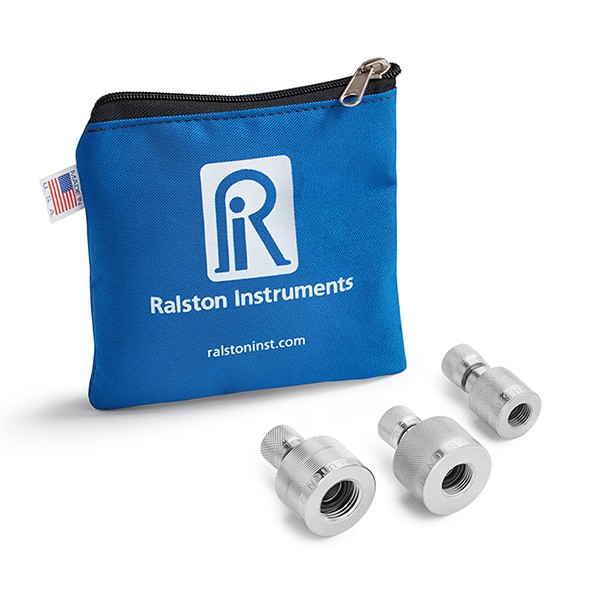

RALSTON INSTRUMENTS QTHA-KIT26 - 파우치와 스테인리스 게이지 커넥터 구성품
파우치와 스테인리스 게이지 커넥터 구성품

구성·옵션

QTHA-KIT26
구성품과 품번

구분항목품번
구성품1/4" 암 BSPP 어댑터QTHA-2FSA-RG-QD
구성품3/8" 암 BSPP 어댑터QTHA-3FSA-RG-QD
구성품1/2" 암 BSPP 어댑터QTHA-4FSA-RG-QD
구성품지퍼형 나일론 봉투SM-0084
별도 준비Quick-test 수 포트가 있는 펌프 또는 매니폴드호스 포함 구성은 QTHA-KIT25
