Ralston QTHA-KIT27 퀵 테스트 BSPT 게이지 호스

Ralston QTHA-KIT27 퀵 테스트 BSPT 게이지 호스

MODEL
QTHA-KIT27
브랜드
RALSTON INSTRUMENTS

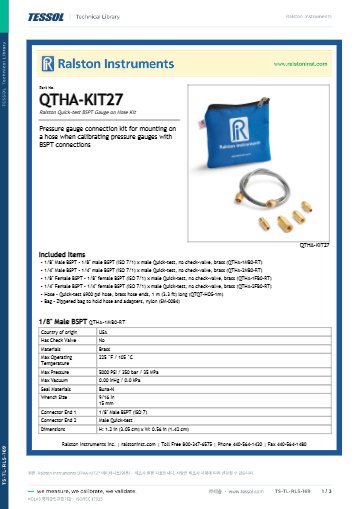

제품 자료
제품문의 구매하기

BSPT 게이지를 1 m 호스에
달아 쓰는 황동 게이지 키트

Ralston QTHA-KIT27 Quick-test BSPT 게이지 호스 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT27은 1/8"·1/4" 수·암 BSPT(ISO 7-1) 황동 어댑터 4종과 1 m Quick-test 호스를 묶은 게이지 호스 키트(테이퍼 나사 게이지 연결 세트)입니다. BSPT 게이지를 호스 끝에 달아 5,000 psi 이하의 압력 점검에 사용합니다.

호스는 6,900 psi, 어댑터는 5,000 psi 정격이어서 조립한 키트의 한계는 낮은 쪽인 5,000 psi입니다. 호스 최소 굽힘 반경이 26 mm로 작아 좁은 공간에서도 펌프와 기준 게이지 사이를 꺾임 없이 연결합니다. (주)테솔이 국내에 공식 공급합니다.

4종

1/8"·1/4" 수·암 BSPT 어댑터

1 m

황동 양끝 Quick-test 호스

35 MPa

키트 한계 압력(5,000 psi)

−40~60 °C

호스 사용 온도 범위

특징

테이퍼 나사 게이지를
호스로 옮기는 구성

핵심 특징현장에서 달라지는 점
수·암 어댑터 4종1/8"과 1/4"의 수·암 BSPT를 모두 갖춰 게이지 쪽 나사 방향이 달라도 추가 부속 없이 대응합니다.
ISO 7-1 테이퍼 나사테이퍼 BSPT 게이지에 맞는 어댑터라, 평행 나사용 어댑터와 혼동해 생기는 체결 불량이 줄어듭니다.
황동 1 m 호스게이지를 기준기와 분리해 작업자 눈높이로 가져오므로 다이얼 판독 자세가 편해집니다.
6,900 psi 호스 정격호스가 어댑터보다 정격이 높으므로 키트 한계는 어댑터 정격인 5,000 psi로 정해집니다.
체크밸브 없는 어댑터유로가 열려 있어 호스 안 압력이 게이지에 그대로 전달됩니다.
지퍼형 나일론 봉투어댑터와 호스를 한 봉투에 담아 현장 이동 중 부속 분실을 막습니다.

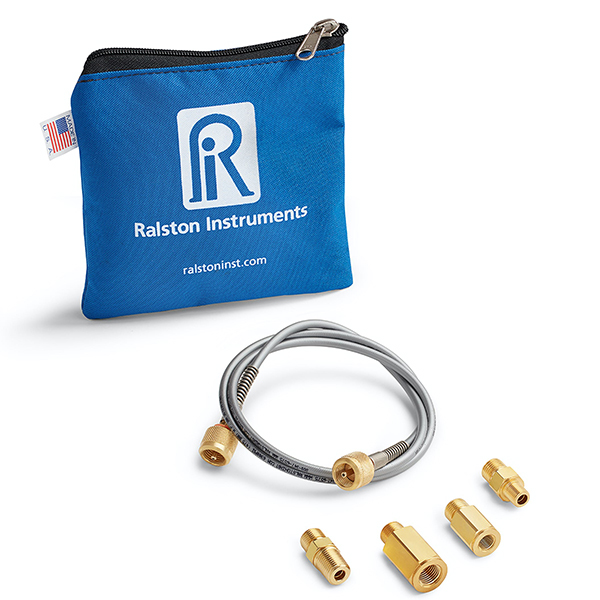

RALSTON INSTRUMENTS QTHA-KIT27 - 파우치와 호스, 황동 어댑터 구성품
파우치와 호스, 황동 어댑터 구성품

나사 구분

테이퍼와 평행 나사,
어댑터가 다릅니다

BSPT와 BSPP는 서로 맞지 않습니다

BSPT는 나사산이 끝으로 갈수록 가늘어지는 테이퍼 나사이고 BSPP는 평행 나사입니다. 두 규격을 억지로 체결하면 밀봉이 되지 않아 누설이 생기므로, 게이지 규격이 BSPP라면 KIT25를 선택하세요. 어댑터만 필요하다면 같은 BSPT 어댑터 4종으로 구성된 KIT2가 맞습니다.

정격 판단

호스와 어댑터 중
낮은 정격이 한계

키트 한계 압력은 5,000 psi

어댑터 4종은 350 bar(35 MPa), 호스는 475 bar(48 MPa)입니다. 호스 파열 압력이 1,860 bar라도 어댑터 정격을 넘겨 가압해서는 안 됩니다. 호스는 −101.6 kPa 진공까지 견디지만, 이 키트의 어댑터는 진공 정격이 정해져 있지 않아 진공 시험 용도로는 권하지 않습니다.

사양

어댑터 4종과
호스 사양

항목QTHA-1MB0-RTQTHA-2MB0-RTQTHA-1FB0-RTQTHA-2FB0-RT
호칭1/8" 수 BSPT1/4" 수 BSPT1/8" 암 BSPT1/4" 암 BSPT
커넥터 11/8" 수 BSPT (ISO 7)1/4" 수 BSPT (ISO 7)1/8" 암 BSPT (ISO 7)1/4" 암 BSPT (ISO 7)
커넥터 2수 Quick-test수 Quick-test수 Quick-test수 Quick-test
치수 (H × W)3.05 × 1.42 cm3.28 × 1.42 cm2.49 × 1.6 cm2.87 × 1.91 cm
렌치 크기15 mm15 mm16 mm19 mm
무게24 g30 g39 g68 g
사용 온도 상한105 °C105 °C105 °C105 °C
사용 온도 하한해당 없음해당 없음−18 °C−18 °C
최대 압력5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa
소재 · 씰 · 체크밸브황동 · Buna-N · 없음황동 · Buna-N · 없음황동 · Buna-N · 없음황동 · Buna-N · 없음

호스와 키트 공통 사양

항목사양
호스 품번QTQT-HOS-1m
호스 길이1 m
호스 소재 · 색상 · 타입황동 양끝 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 무게76 g
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa
키트 무게280 g
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 2.5 cm · 85 g
원산지미국

활용 분야

BSPT 게이지가
쓰이는 현장

  • 현장 게이지 점검 — 설비에서 떼어 낸 BSPT 게이지를 호스 끝에 달아 지시값을 확인합니다.
  • 펌프·기준기 병렬 비교 — 펌프에 연결한 기준 게이지와 피시험 게이지를 호스 한 가닥으로 같은 압력에 노출시킵니다.
  • 석유계 오일 계통 — 호스가 대응하는 매체 범위 안에서 유압·윤활 계통 게이지를 점검합니다.
  • 공기·물 시험 — 압축 공기나 물을 사용하는 시험 라인에서 게이지를 반복 교체합니다.

선택 가이드

BSPT 호스 키트와
다른 구성 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
BSPT 게이지를 1 m 호스 끝에 달 때QTHA-KIT27BSPT 어댑터 4종과 1 m 호스가 한 세트라 호스 끝 장착에 바로 쓸 수 있습니다.
BSPT 어댑터만 따로 필요할 때QTHA-KIT2같은 BSPT 어댑터 4종으로 구성되며 호스는 들어 있지 않습니다.
평행 BSPP 게이지를 호스에 달 때QTHA-KIT25게이지 나사가 평행 BSPP이므로 BSPP용 키트를 고릅니다.

구성·옵션

QTHA-KIT27
구성품과 품번

구분항목품번
구성품1/8" 수 BSPT × 수 Quick-testQTHA-1MB0-RT
구성품1/4" 수 BSPT × 수 Quick-testQTHA-2MB0-RT
구성품1/8" 암 BSPT × 수 Quick-testQTHA-1FB0-RT
구성품1/4" 암 BSPT × 수 Quick-testQTHA-2FB0-RT
구성품Quick-test 호스 1 m (황동 양끝)QTQT-HOS-1m
구성품지퍼형 나일론 봉투SM-0084
