Ralston QTHA-KIT28 퀵 테스트 플레어 AN/JIC 커넥터 키트

Ralston QTHA-KIT28 퀵 테스트 플레어 AN/JIC 커넥터 키트

MODEL
QTHA-KIT28
브랜드
RALSTON INSTRUMENTS

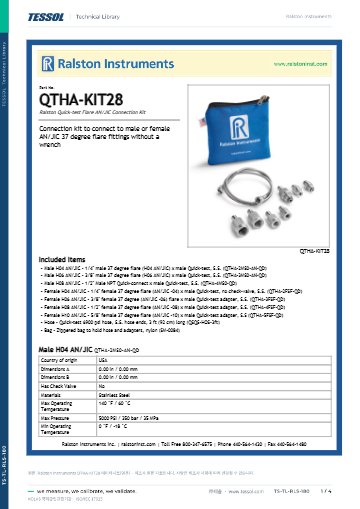

제품 자료
제품문의 구매하기

AN/JIC 포트를 렌치 없이
잇는 스테인리스 플레어 키트

Ralston QTHA-KIT28 Quick-test 플레어 AN/JIC 연결 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT28은 AN-4~AN-10 37° 플레어(AN/JIC) 수·암 포트와 1/2" NPT 포트를 렌치 없이 Quick-test로 연결하는 스테인리스 어댑터 7종과 3 ft 호스를 묶은 플레어 연결 키트입니다. 유압·항공 계통의 5,000 psi 이하 압력 시험에 사용합니다.

시험 지점이 바뀔 때마다 어댑터를 플레어 포트에 물리고 호스는 손으로 꽂기만 하면 되므로, 공구 교체 없이 포트 크기별 점검을 이어 갑니다. 호스는 양끝이 스테인리스이고 6,900 psi 정격이며, 파열 압력은 27,000 psi입니다. (주)테솔이 국내에 공식 공급합니다.

7종

수 플레어 2·NPT 1·암 플레어 4

AN-4~AN-10

37° 플레어 암 어댑터 범위

3 ft

스테인리스 양끝 호스

805 g

키트 전체 무게

특징

플레어 크기별로
어댑터를 갖춘 키트

핵심 특징현장에서 달라지는 점
수 플레어 2종AN-4와 AN-6 수 플레어 포트에 어댑터가 곧바로 맞아 소구경 시험 라인의 연결 시간이 줄어듭니다.
암 플레어 4종AN-4에서 AN-10까지 암 포트를 모두 받아 대구경 유압 라인까지 한 키트로 점검합니다.
1/2" NPT 수 퀵커넥트플레어가 아닌 NPT 포트가 섞인 계통도 같은 호스로 이어 부속 종류를 줄입니다.
스테인리스 어댑터·호스 끝유압유와 물 계통을 오가는 시험에서도 소재를 따로 구분해 관리할 필요가 없습니다.
Buna-N·폴리우레탄·Teflon 씰품목마다 포트 형상에 맞는 씰 조합이 들어 있어 플레어 면의 밀봉이 안정됩니다.
렌치 없는 연결시험 지점을 옮길 때 공구를 꺼내지 않아 항공기·유압 라인 점검의 준비 시간이 줄어듭니다.

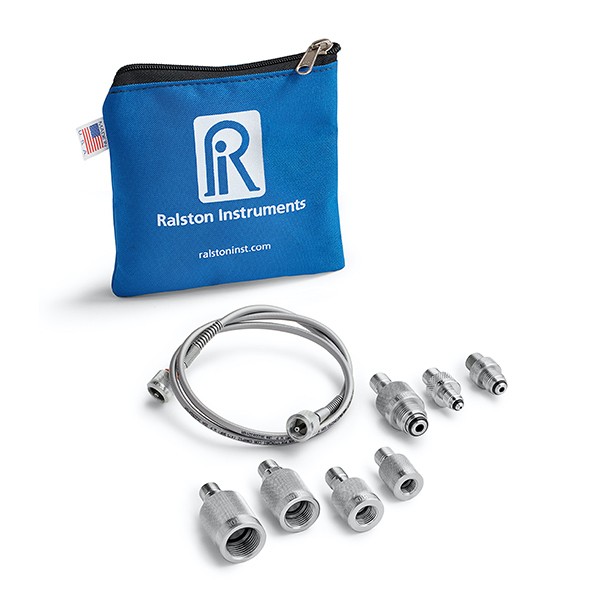

RALSTON INSTRUMENTS QTHA-KIT28 - 파우치와 호스, 플레어 커넥터 구성품
파우치와 호스, 플레어 커넥터 구성품

구성 판단

수 AN-8 어댑터는
들어 있지 않습니다

1/2" 품목은 NPT 수 퀵커넥트

품목명에 수 H08이 붙은 어댑터가 있지만 실제 나사는 1/2" 수 NPT이며 AN-8 플레어가 아닙니다. 수 AN-8 포트가 시험 대상이라면 이 키트로는 연결할 수 없으므로, 암 AN-8 어댑터와 구분해 구성을 먼저 확인하세요. 암 플레어는 AN-4, AN-6, AN-8, AN-10 네 가지가 모두 들어 있습니다.

온도 한계

품목마다 다른
어댑터 사용 온도

어댑터 품목별 온도 한계

어댑터 사용 온도는 일괄 값이 아니라 품목별로 정해져 있습니다. 수 어댑터 3종은 상한 60 °C, 암 AN-4는 105 °C, 암 AN-6는 77 °C, 암 AN-10은 54 °C이며 암 AN-8은 온도 항목이 정해져 있지 않습니다. 호스는 −40 °C~60 °C에서 운용합니다. 고온 유체를 흘리는 계통에서는 연결할 품목의 한계를 먼저 대조하세요.

사양

플레어 어댑터 7종과
호스 사양

항목수 AN-4수 AN-61/2" NPT 수
품번QTHA-2MS0-AN-QDQTHA-3MS0-AN-QDQTHA-4MS0-QD
커넥터 1AN-4 (7/16"-20) 수 37° 플레어AN-6 (9/16"-18) 수 37° 플레어1/2" 수 NPT (ASME B1.20.1)
커넥터 2수 Quick-test수 Quick-test수 Quick-test
치수 (H × W)4.17 × 1.91 cm3.81 × 1.91 cm5.66 × 3.45 cm
무게42 g41 g225 g
사용 온도−18 °C ~ 60 °C−18 °C ~ 60 °C−18 °C ~ 60 °C
씰Buna-NBuna-NBuna-N, Teflon
항목암 AN-4암 AN-6암 AN-8암 AN-10
품번QTHA-2FSF-QDQTHA-3FSF-QDQTHA-4FSF-QDQTHA-5FSF-QD
커넥터 1AN-4 (7/16"-20) 암 37° 플레어AN-6 (9/16"-18) 암 37° 플레어AN-8 (3/4"-16) 암 37° 플레어AN-10 (7/8"-14) 암 37° 플레어
커넥터 2수 Quick-test수 Quick-test수 Quick-test수 Quick-test
치수 (H × W)4.32 × 2.54 cm4.7 × 2.39 cm5.23 × 2.59 cm5.77 × 2.92 cm
무게49 g77 g105 g130 g
사용 온도 상한105 °C77 °C해당 없음54 °C
사용 온도 하한해당 없음−18 °C해당 없음−18 °C
씰Buna-N, 폴리우레탄, TeflonBuna-N, 폴리우레탄, TeflonBuna-N, 폴리우레탄, TeflonBuna-N, 폴리우레탄, Teflon

호스와 키트 공통 사양

항목사양
어댑터 최대 압력 (7종 공통)5,000 psi / 350 bar / 35 MPa
어댑터 소재 · 체크밸브스테인리스 · 없음
호스 품번QSQS-HOS-3ft
호스 길이3 ft (92 cm)
호스 소재 · 색상 · 타입스테인리스 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 무게70 g
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa
키트 무게805 g
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 1.27 cm · 85 g
원산지미국

활용 분야

플레어 포트가
많은 현장

  • 유압 시험대 — AN/JIC 포트에 맞춰 호스를 옮겨 가며 압력 센서와 게이지를 점검합니다.
  • 항공 정비 — 항공기 유압 라인의 플레어 시험 포트에 압력계를 물립니다.
  • 건설·산업 유압기기 — 펌프와 밸브 블록의 JIC 포트에서 작동 압력을 확인합니다.
  • 교정실 — 플레어 출력 포트를 가진 압력 센서를 NPT 포트 장비와 같은 호스로 비교 시험합니다.

선택 가이드

AN/JIC 플레어 키트와
다른 연결 규격 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
AN/JIC 37° 플레어 포트에 연결할 때QTHA-KIT28수·암 플레어 어댑터와 스테인리스 호스가 한 키트에 들어 있어 AN/JIC 포트를 바로 연결할 수 있습니다.
BSPP 게이지를 호스에 달 때QTHA-KIT25BSPP 게이지는 플레어가 아닌 BSPP 나사 규격 키트가 맞습니다.
M12·M14·M20 메트릭 나사 게이지를 사용할 때QTHA-KIT29미터나사 규격이라 메트릭 나사 어댑터가 들어 있는 키트를 고릅니다.
인치 튜브 피팅 계통을 점검할 때QTHA-KIT31인치 튜브 피팅 계통은 튜브 피팅용 어댑터 4종이 들어 있는 키트가 맞습니다.

구성·옵션

QTHA-KIT28
구성품과 품번

구분항목품번
구성품수 37° 플레어 AN-4 × 수 Quick-testQTHA-2MS0-AN-QD
구성품수 37° 플레어 AN-6 × 수 Quick-testQTHA-3MS0-AN-QD
구성품1/2" 수 NPT × 수 Quick-testQTHA-4MS0-QD
구성품암 37° 플레어 AN-4·AN-6·AN-8·AN-10QTHA-2FSF-QD · QTHA-3FSF-QD · QTHA-4FSF-QD · QTHA-5FSF-QD
구성품Quick-test 호스 3 ft (스테인리스 양끝)QSQS-HOS-3ft
구성품지퍼형 나일론 봉투SM-0084
