Ralston QTHA-KIT31 퀵 테스트 튜브 피팅 커넥터 키트

Ralston QTHA-KIT31 퀵 테스트 튜브 피팅 커넥터 키트

MODEL
QTHA-KIT31
브랜드
RALSTON INSTRUMENTS

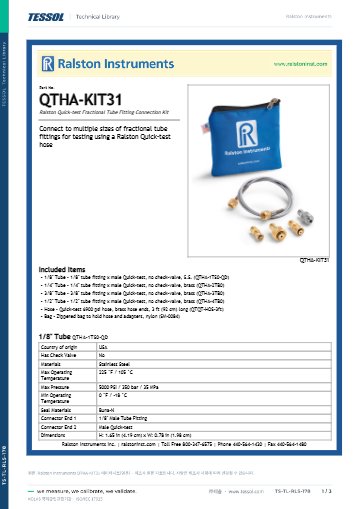

제품 자료
제품문의 구매하기

인치 튜브 계통을 호스 하나로
시험하는 튜브 피팅 키트

Ralston QTHA-KIT31 Quick-test 인치 튜브 피팅 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT31은 1/8"·1/4"·3/8"·1/2" 인치 튜브 피팅용 어댑터 4종과 3 ft 황동 호스를 묶은 튜브 피팅 키트(계장 튜브 연결 세트)입니다. 계장 튜브 계통에 5,000 psi 이하의 압력을 걸어 누설과 압력계 지시를 점검합니다.

튜브 크기마다 연결 부품을 따로 맞출 필요 없이 어댑터 4종이 인치 튜브 4가지 구경을 모두 받아, 계통 구경이 바뀌어도 호스 한 가닥으로 시험을 이어 갈 수 있습니다. 1/8" 어댑터는 스테인리스이고 나머지 3종은 황동입니다. (주)테솔이 국내에 공식 공급합니다.

4종

1/8"~1/2" 인치 튜브 어댑터

3 ft

황동 양끝 Quick-test 호스

35 MPa

키트 한계 압력(5,000 psi)

330 g

키트 전체 무게

특징

튜브 구경별 어댑터를
한 세트로

핵심 특징현장에서 달라지는 점
인치 튜브 4구경1/8", 1/4", 3/8", 1/2" 튜브를 모두 받아 계장 라인 구경이 섞인 현장에서 부속을 따로 구하지 않습니다.
1/8" 스테인리스 어댑터가장 가는 1/8" 튜브용 어댑터만 스테인리스로 구성해 소구경 계통의 소재 요구에 대응합니다.
황동 어댑터 3종1/4", 3/8", 1/2" 튜브 어댑터는 황동 소재로 일반 계장 공기·질소 계통 시험에 맞습니다.
Quick-test 호스어댑터와 호스를 손으로 꽂아 연결하므로 튜브 라인에서 시험 지점을 옮기는 시간이 짧아집니다.
체크밸브 없는 구성유로가 막히지 않아 호스 안 압력이 튜브 계통과 같은 값을 유지합니다.

정격 판단

키트 한계는
어댑터 정격 기준

키트 조립 후 한계는 5,000 psi

호스 정격은 475 bar이지만 어댑터는 350 bar이므로 조립한 키트의 운용 한계는 어댑터 값입니다. 펌프 쪽은 Quick-test 포트가 있는 Ralston 펌프 DPPV, DCAP, QTHP에 바로 연결되며, 이 키트에 지정된 펌프 모델은 없습니다.

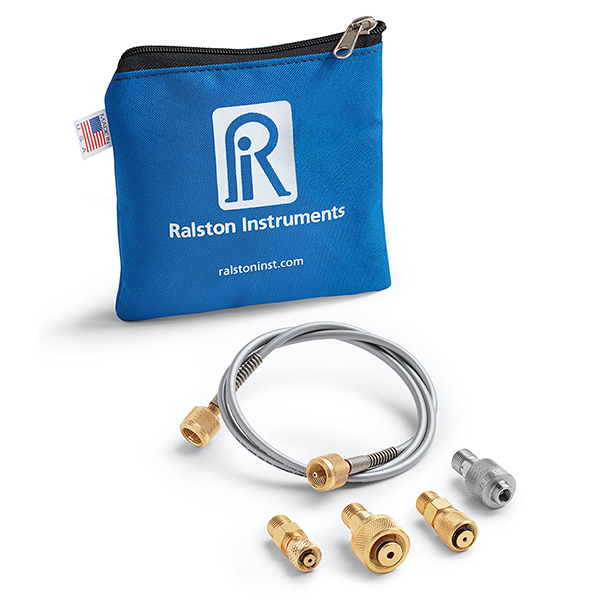

RALSTON INSTRUMENTS QTHA-KIT31 - 파우치와 호스, 황동 튜브 피팅 커넥터 구성품
파우치와 호스, 황동 튜브 피팅 커넥터 구성품

튜브 규격

인치 튜브와
mm 튜브의 구분

인치 튜브와 mm 튜브는 호환되지 않음

인치 튜브용 어댑터에 mm 튜브를 연결하면 외경 차이 때문에 밀봉되지 않습니다. 6·8·10·12 mm 튜브 계통은 KIT32를 선택하세요. 소재를 모두 스테인리스로 맞춰야 하는 현장에는 KIT31-SS가 대안입니다.

사양

튜브 어댑터 4종과
호스 사양

항목1/8" 튜브1/4" 튜브3/8" 튜브1/2" 튜브
품번QTHA-1TS0-QDQTHA-2TB0QTHA-3TB0QTHA-4TB0
소재스테인리스황동황동황동
커넥터 2수 Quick-test수 Quick-test수 Quick-test수 Quick-test
치수 (길이 × 폭)42 × 20 mm38 × 15 mm39 × 19 mm44 × 26 mm
사용 온도 상한105 °C105 °C105 °C105 °C
사용 온도 하한−18 °C해당 없음해당 없음해당 없음
최대 압력5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa
씰 · 체크밸브Buna-N · 없음Buna-N · 없음Buna-N · 없음Buna-N · 없음

호스와 키트 공통 사양

항목사양
호스 품번QTQT-HOS-3ft
호스 길이92 cm (3 ft)
호스 소재 · 색상 · 타입황동 양끝 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa
키트 무게330 g
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 2.5 cm · 85 g
원산지미국

활용 분야

튜브 계통이
있는 현장

  • 계장 공기·질소 라인 — 튜브 피팅 구간에 압력을 걸어 누설과 압력계 지시를 확인합니다.
  • 튜브 연결 압력 변환기 점검 — 인치 튜브 피팅 포트를 가진 트랜스미터에 호스를 이어 가압합니다.
  • 석유계 오일 계통 — 호스가 대응하는 매체 범위에서 소구경 오일 라인을 시험합니다.
  • 교정실 기준 연결 — 펌프의 Quick-test 포트에서 인치 튜브 피팅 장비까지 호스 한 가닥으로 이어 비교합니다.

선택 가이드

튜브 규격과 소재별
키트 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
인치 튜브 계통, 황동 소재로 충분할 때QTHA-KIT31이 키트는 1/8" 어댑터만 스테인리스이고 나머지는 황동이라 황동 소재로 충분한 계통에 맞습니다.
인치 튜브 계통, 전부 스테인리스일 때QTHA-KIT31-SSKIT31-SS는 어댑터 4종과 호스 끝이 모두 스테인리스라 소재를 통일해야 하는 계통에 맞습니다.
6~12 mm 메트릭 튜브 계통일 때QTHA-KIT32mm 튜브 구경에 맞는 어댑터 4종이 들어 있는 키트를 고릅니다.
BSPP 게이지를 호스에 달 때QTHA-KIT25BSPP 게이지는 BSPP 나사 규격의 키트를 고릅니다.

구성·옵션

QTHA-KIT31
구성품과 품번

구분항목품번
구성품1/8" 튜브 × 수 Quick-test (스테인리스)QTHA-1TS0-QD
구성품1/4" 튜브 × 수 Quick-test (황동)QTHA-2TB0
구성품3/8" 튜브 × 수 Quick-test (황동)QTHA-3TB0
구성품1/2" 튜브 × 수 Quick-test (황동)QTHA-4TB0
구성품Quick-test 호스 3 ft (황동 양끝)QTQT-HOS-3ft
구성품지퍼형 나일론 봉투SM-0084
