Ralston QTHA-KIT31-SS 퀵 테스트 튜브 피팅 키트, Stainless Steel

Ralston QTHA-KIT31-SS 퀵 테스트 튜브 피팅 키트, Stainless Steel

MODEL
QTHA-KIT31-SS
브랜드
RALSTON INSTRUMENTS

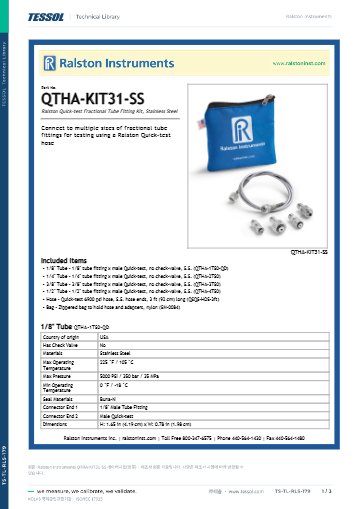

제품 자료
제품문의 구매하기

어댑터와 호스 끝까지 모두
스테인리스인 튜브 피팅 키트

Ralston QTHA-KIT31-SS Quick-test 인치 튜브 피팅 키트 · 스테인리스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT31-SS는 1/8"·1/4"·3/8"·1/2" 인치 튜브 피팅용 어댑터 4종과 3 ft 호스 끝까지 전부 스테인리스로 구성한 튜브 피팅 키트(스테인리스 인치 튜브 연결 세트)입니다. 소재 제한이 있는 계통에서 5,000 psi 이하의 압력을 점검합니다.

KIT31과 튜브 구경, 정격, 연결 방식이 같고 소재만 달라서 황동이 섞이지 않는 시험 구성을 꾸밀 수 있습니다. 키트 무게는 310 g으로 KIT31보다 20 g 가볍고, 호스 정격 6,900 psi와 어댑터 정격 5,000 psi 중 낮은 쪽이 한계입니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4종

1/8"~1/2" 스테인리스 어댑터

3 ft

스테인리스 양끝 호스

35 MPa

키트 한계 압력(5,000 psi)

310 g

키트 전체 무게

특징

소재만 바꾼
전 스테인리스 구성

핵심 특징현장에서 달라지는 점
어댑터 4종 전부 스테인리스1/4", 3/8", 1/2" 어댑터까지 황동 없이 구성되어 소재 제한이 있는 계통에 같은 키트를 그대로 사용합니다.
스테인리스 호스 끝호스 양끝도 스테인리스라 매체와 닿는 금속 부위가 한 가지 소재로 정리됩니다.
KIT31과 같은 정격정격이 같으므로 황동 키트 기준으로 정한 시험 절차와 한계 압력을 그대로 적용합니다.
인치 튜브 4구경1/8", 1/4", 3/8", 1/2" 튜브를 한 세트로 받아 구경별 부속 구매를 줄입니다.
20 g 가벼운 무게공구 가방에 넣어 현장으로 옮길 때 무게 부담이 조금 줄어듭니다.

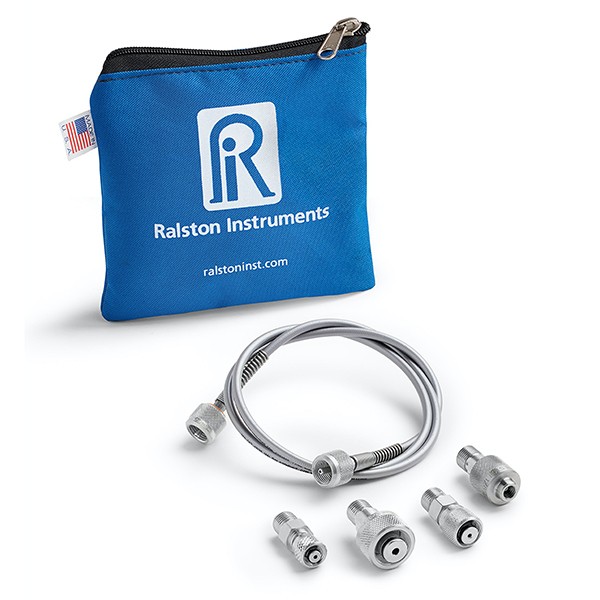

RALSTON INSTRUMENTS QTHA-KIT31-SS - 파우치와 호스, 스테인리스 튜브 피팅 구성품
파우치와 호스, 스테인리스 튜브 피팅 구성품

소재 선택

황동과 스테인리스,
키트 선택 기준

KIT31과의 차이는 소재와 무게

1/8" 어댑터는 두 키트 모두 스테인리스이고, 1/4", 3/8", 1/2" 어댑터와 호스 끝이 KIT31에서는 황동, 이 키트에서는 스테인리스입니다. 황동 소재를 허용하지 않는 사내 기준이나 고객 사양이 있는 현장에서 이 키트를 선택하며, 소재를 따지지 않는다면 KIT31로 충분합니다.

정격 판단

키트 한계는
어댑터 정격

키트 한계 압력은 어댑터 기준

어댑터 4종은 350 bar, 호스는 475 bar이므로 조립한 키트는 낮은 값인 350 bar까지 사용합니다. 인치가 아닌 6~12 mm 튜브 계통은 KIT32가 대상이며, 이 키트의 어댑터로는 연결되지 않습니다.

사양

KIT31 대비
소재와 무게 비교

항목QTHA-KIT31-SSQTHA-KIT31
1/8" 튜브 어댑터스테인리스 (QTHA-1TS0-QD)스테인리스 (QTHA-1TS0-QD)
1/4" 튜브 어댑터스테인리스 (QTHA-2TS0)황동 (QTHA-2TB0)
3/8" 튜브 어댑터스테인리스 (QTHA-3TS0)황동 (QTHA-3TB0)
1/2" 튜브 어댑터스테인리스 (QTHA-4TS0)황동 (QTHA-4TB0)
호스 3 ft스테인리스 양끝 (QSQS-HOS-3ft)황동 양끝 (QTQT-HOS-3ft)
키트 무게310 g330 g
키트 정격5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa

어댑터와 호스 공통 사양

항목사양
어댑터 치수 (길이 × 폭)1/8" 42 × 20 mm · 1/4" 38 × 15 mm · 3/8" 39 × 19 mm · 1/2" 44 × 26 mm
어댑터 커넥터 2수 Quick-test
1/8" 어댑터 사용 온도−18 °C ~ 105 °C
1/4" · 3/8" · 1/2" 어댑터 사용 온도 상한105 °C
어댑터 최대 압력 (4종 공통)5,000 psi / 350 bar / 35 MPa
어댑터 씰 · 체크밸브Buna-N · 없음
호스 길이92 cm (3 ft)
호스 소재 · 색상 · 타입스테인리스 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 2.5 cm · 85 g
원산지미국

활용 분야

스테인리스가
필요한 계통

  • 소재 제한 계통 — 황동 접촉이 허용되지 않는 사내 기준의 튜브 라인을 점검합니다.
  • 스테인리스 계장 튜브 라인 — 같은 소재의 어댑터를 물려 소재 혼합을 피합니다.
  • 정기 보전 — 인치 튜브 피팅 구간의 누설 시험을 호스 한 가닥으로 반복합니다.
  • 교정실 — 펌프의 Quick-test 포트에서 인치 튜브 장비로 이어 압력 지시를 비교합니다.

선택 가이드

소재와 튜브 규격별
권장 키트

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
인치 튜브 계통, 전부 스테인리스일 때QTHA-KIT31-SS어댑터 4종과 호스 끝이 모두 스테인리스입니다.
인치 튜브 계통, 황동 소재로 충분할 때QTHA-KIT311/4", 3/8", 1/2" 어댑터와 호스 끝이 황동입니다.
6~12 mm 메트릭 튜브 계통일 때QTHA-KIT32mm 튜브 구경 어댑터 4종은 KIT32가 해당합니다.
BSPP 게이지를 호스에 달 때QTHA-KIT25나사 규격이 BSPP입니다.

구성·옵션

키트 구성품과
스테인리스 품번

구분항목품번
구성품1/8" 튜브 × 수 Quick-test (스테인리스)QTHA-1TS0-QD
구성품1/4" 튜브 × 수 Quick-test (스테인리스)QTHA-2TS0
구성품3/8" 튜브 × 수 Quick-test (스테인리스)QTHA-3TS0
구성품1/2" 튜브 × 수 Quick-test (스테인리스)QTHA-4TS0
구성품Quick-test 호스 3 ft (스테인리스 양끝)QSQS-HOS-3ft
구성품지퍼형 나일론 봉투SM-0084
