Ralston QTHA-KIT32 퀵 테스트 측정 튜브 피팅 키트

MODEL: QTHA-KIT32
브랜드: RALSTON INSTRUMENTS

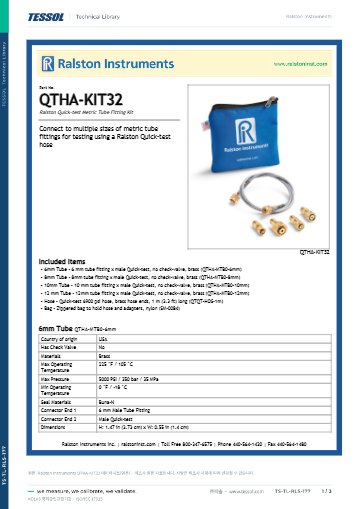

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

mm 튜브 4구경을
1 m 호스로 잇는 피팅 키트

Ralston QTHA-KIT32 Quick-test 메트릭(mm) 튜브 피팅 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT32는 6·8·10·12 mm 메트릭 튜브 피팅용 황동 어댑터 4종과 1 m 호스를 묶은 메트릭 튜브 피팅 키트(mm 튜브 연결 세트)입니다. 유럽식 mm 튜브 계통에 5,000 psi 이하의 압력을 걸어 누설과 압력계 지시를 점검합니다.

튜브 외경마다 연결 부품을 따로 맞추지 않아도 어댑터 4종이 네 가지 mm 구경을 모두 받습니다. 어댑터는 황동이고 체크밸브가 없어 유로가 막히지 않습니다. 호스 양끝도 황동이라 어댑터와 소재가 같으며, 1 m 길이는 한 벤치 안에서 펌프와 시험 지점을 잇기에 알맞습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4종

메트릭 튜브 4구경 어댑터

1 m

황동 양끝 Quick-test 호스

35 MPa

키트 한계 압력(5,000 psi)

325 g

키트 전체 무게

특징

mm 튜브 네 구경을
한 세트로

핵심 특징	현장에서 달라지는 점
메트릭 4구경 어댑터	메트릭 튜브의 대표 구경을 모두 받아 장비별 튜브 규격이 섞인 현장에서 부속을 추가로 구하지 않아도 됩니다.
황동 어댑터 4종	일반 공기·질소 계장 계통에 맞는 소재로 구성되어 소재 선정 검토가 단순해집니다.
체크밸브 없는 구조	유로가 열려 있어 호스 압력이 튜브 계통 압력과 같은 값으로 전달됩니다.
1 m Quick-test 호스	손으로 꽂아 연결하므로 공구 없이 구경별 어댑터를 바꿔 가며 시험을 이어 갑니다.
6,900 psi 호스 정격	호스 정격이 어댑터보다 높으므로 키트 한계는 어댑터 값 하나로 판단합니다.

구경 선택

어댑터 구경을
고르는 방법

튜브 외경에 맞춰 어댑터를 선택

튜브 피팅 본체에 새겨진 외경 표시를 기준으로 6, 8, 10, 12 mm 중 하나를 고릅니다. 어댑터 길이는 38 mm에서 44 mm, 폭은 14 mm에서 26 mm로 구경이 클수록 굵어지므로, 밀집한 계장 패널에서는 인접 피팅과 간섭하는지 미리 확인하세요.

규격 구분

인치 튜브·메트릭 나사와의
차이

인치 튜브·메트릭 나사와의 차이

이 키트는 외경이 mm 단위인 튜브 피팅용입니다. 1/8"~1/2" 인치 튜브에는 KIT31 또는 스테인리스형 KIT31-SS를, 게이지 쪽 나사가 M12·M14·M20 메트릭 나사라면 KIT29를 선택하세요. 키트 정격은 호스 6,900 psi보다 낮은 어댑터 정격 5,000 psi를 따릅니다.

사양

어댑터 4종과
호스 사양

항목	6 mm	8 mm	10 mm	12 mm
커넥터 1	6 mm 튜브 피팅	8 mm 튜브 피팅	10 mm 튜브 피팅	12 mm 튜브 피팅
커넥터 2	수 Quick-test	수 Quick-test	수 Quick-test	수 Quick-test
치수 (길이 × 폭)	38 × 14 mm	39 × 19 mm	39 × 20 mm	44 × 26 mm
사용 온도 상한	105 °C	105 °C	105 °C	105 °C
사용 온도 하한	−18 °C	해당 없음	−18 °C	해당 없음
최대 압력	5,000 psi / 350 bar / 35 MPa	5,000 psi / 350 bar / 35 MPa	5,000 psi / 350 bar / 35 MPa	5,000 psi / 350 bar / 35 MPa
소재 · 씰 · 체크밸브	황동 · Buna-N · 없음	황동 · Buna-N · 없음	황동 · Buna-N · 없음	황동 · Buna-N · 없음

호스와 키트 공통 사양

항목	사양
호스 품번	QTQT-HOS-1m
호스 길이	1 m
호스 소재 · 색상 · 타입	황동 양끝 · 실버 · QT
호스 최대 압력	6,900 psi / 475 bar / 48 MPa
호스 파열 압력	27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공	−30 inHg (−101.6 kPa)
호스 사용 온도	−40 °C ~ 60 °C
호스 내경 · 외경	3.00 mm · 6.00 mm
호스 최소 굽힘 반경	26 mm
사용 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격	5,000 psi / 350 bar / 35 MPa
키트 무게	325 g
봉투 품번 · 재질	SM-0084 · 지퍼형 나일론
봉투 치수 · 무게	16.5 × 16.5 × 2.5 cm · 85 g
원산지	미국

활용 분야

mm 튜브를
사용하는 현장

수입 장비 설치 현장 — 유럽식 mm 튜브로 배관된 계측 라인에 압력을 걸어 누설을 확인합니다.
계장 공기 라인 — 소구경 튜브 구간의 압력계 지시를 점검합니다.
석유계 오일 계통 — 호스가 대응하는 매체 범위에서 대구경 오일 라인을 시험합니다.
교정실 — 펌프의 Quick-test 포트에서 mm 튜브 피팅 장비까지 호스 한 가닥으로 비교합니다.

선택 가이드

튜브 규격별
권장 키트

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
mm 단위 메트릭 튜브 계통일 때	QTHA-KIT32	어댑터 4종이 mm 튜브 구경이며 1 m 호스를 갖춥니다.
1/8"~1/2" 인치 튜브 계통일 때	QTHA-KIT31	인치 튜브용 어댑터 4종과 3 ft 호스입니다.
인치 튜브, 전부 스테인리스일 때	QTHA-KIT31-SS	KIT31-SS가 어댑터와 호스 끝이 모두 스테인리스입니다.
M12·M14·M20 메트릭 나사 게이지일 때	QTHA-KIT29	KIT29에 메트릭 나사 어댑터가 들어 있습니다.

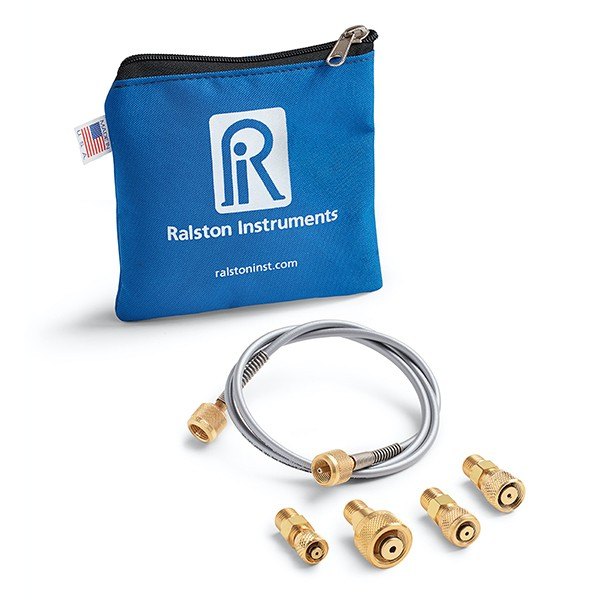

파우치와 호스, 황동 튜브 피팅 구성품

구성·옵션

키트 구성품과
황동 품번

구분	항목	품번
구성품	6·8·10·12 mm 튜브 피팅 × 수 Quick-test (황동)	QTHA-MTB0-6mm ~ QTHA-MTB0-12mm
구성품	Quick-test 호스 1 m (황동 양끝)	QTQT-HOS-1m
구성품	지퍼형 나일론 봉투	SM-0084

인치 튜브·메트릭 나사용
다른 키트

QTHA-KIT32를 인치 튜브에도 사용할 수 있습니까?
아니요, 이 키트는 mm 튜브 전용입니다. 1/8"~1/2" 인치 튜브는 QTHA-KIT31 또는 KIT31-SS가 맞습니다.
메트릭 나사 게이지도 연결할 수 있습니까?
아니요, 연결되지 않습니다. 메트릭 나사 게이지는 QTHA-KIT29이며 M12×1.5, M14×1.5, M20×1.5 어댑터가 들어 있습니다.
호스 정격 6,900 psi까지 가압해도 됩니까?
아니요. 호스는 6,900 psi이지만 키트는 어댑터 정격인 5,000 psi(350 bar)까지만 사용합니다.
QTHA-KIT32 어댑터의 사용 온도 상한은 얼마입니까?
어댑터 4종 모두 105 °C입니다. 호스는 −40 °C~60 °C에서 운용하므로 실제 상한은 호스 기준입니다.
