Ralston QTHA-KIT29 Quick-test 메트릭 연결 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT29는 M12×1.5 · M14×1.5 · M20×1.5 미터나사 게이지를 Quick-test 호스에 연결하는 어댑터 4종과 1 m 호스를 묶은 메트릭 연결 키트(Metric Connection Kit)입니다. 압력 게이지의 평행 미터나사를 BSPP나 NPT와 구분해 점검 라인에 연결합니다.

어댑터 4종은 모두 350 bar(35 MPa)까지 사용하고 호스는 6,900 psi까지 견디므로, 키트는 낮은 쪽인 어댑터 정격을 따릅니다. 키트 무게는 410 g이며 어댑터와 호스는 한 봉투에 담깁니다. (주)테솔이 국내에 공식 공급합니다.

4종

M12·M14·M20 미터나사 어댑터

5,000 psi

어댑터 정격(350 bar)

−18 ~ 105 °C

M12×1.5 암 사용 온도

410 g

키트 전체 무게

특징

미터나사 4종을
호스 한 개로

핵심 특징현장에서 달라지는 점
미터나사 4종 어댑터M12×1.5 암, M20×1.5 암, M14×1.5 수, M20×1.5 수를 갖춰 미터나사를 사용하는 유럽식 게이지를 한 키트로 처리합니다.
스테인리스와 황동M12×1.5 암 퀵커넥트만 스테인리스이고 나머지 어댑터는 황동이므로 매체와 환경에 맞는 어댑터를 구분해 고르세요.
M12×1.5 퀵 디스커넥트M12 암 쪽은 퀵 디스커넥트라 게이지를 교체할 때 어댑터를 풀지 않고 호스만 분리합니다.
Quick-test 호스호스 끝을 손으로 꽂아 연결하므로 게이지를 바꿔 가며 시험할 때 렌치와 실란트가 필요하지 않습니다.
Buna-N · 테플론 씰어댑터 씰이 공기·가스·오일·물에 대응해 한 키트로 여러 매체의 계통을 점검합니다.
26 mm 굽힘 반경가는 마이크로보어 호스를 좁은 설비 사이에서도 구부려 배치할 수 있습니다.

나사 판별

미터나사 규격을
고르는 순서

M12×1.5, M14×1.5, M20×1.5의 1.5는 피치(나사산 간격) 1.5 mm를 뜻합니다. 게이지 포트의 외경과 암·수 구분을 먼저 확인하고, 수 어댑터 M14는 16 mm, M20은 27 mm 렌치 크기라 체결 공구를 미리 준비하세요.

게이지 포트에 맞춘 어댑터 선택

암 어댑터는 M12×1.5와 M20×1.5 두 종, 수 어댑터는 M14×1.5와 M20×1.5 두 종이며 모두 반대편이 수 Quick-test입니다. 게이지 포트가 암나사인지 수나사인지에 따라 어댑터를 고르면 호스 하나로 게이지를 연결할 수 있습니다.

정격·호스

호스 정격과
어댑터 정격 비교

Quick-test 호스는 6,900 psi(475 bar)까지 사용하고 파열 압력은 1,860 bar이지만, 어댑터가 5,000 psi라 키트 정격은 어댑터 기준입니다. 호스는 −101.6 kPa 진공까지 견디며 사용 온도는 −40~60 °C입니다.

1 m Quick-test 호스

내경 3.00 mm, 외경 6.00 mm의 황동 양끝 호스는 최소 굽힘 반경 26 mm로 구부러집니다. 사용 후에는 어댑터와 함께 지퍼형 나일론 봉투에 감아 넣어 보관합니다.

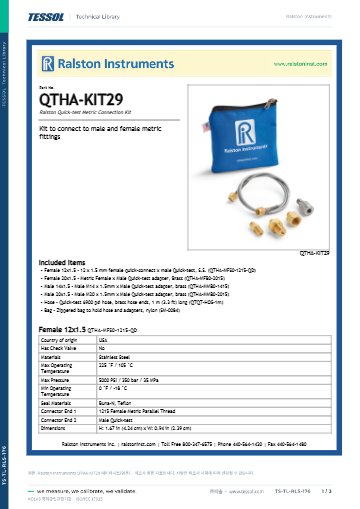

사양

KIT29 어댑터와
호스 전체 사양

항목사양
M12×1.5 암 길이 · 폭43 mm · 24 mm
M12×1.5 암 사용 온도−18 °C ~ 105 °C
M12×1.5 암 소재 · 씰스테인리스 · Buna-N, 테플론
M12×1.5 암 연결부1215 Female Metric Parallel Thread × 수 Quick-test
M12×1.5 암 퀵 디스커넥트있음
M12×1.5 암 무게87 g
M20×1.5 암 소재 · 씰황동 · Buna-N
M20×1.5 암 무게60 g
M14×1.5 수 길이 · 폭40 mm · 16 mm
M14×1.5 수 사용 온도−18 °C ~ 60 °C
M14×1.5 수 렌치 크기16 mm
M14×1.5 수 소재 · 씰황동 · Buna-N
M14×1.5 수 무게44 g
M20×1.5 수 길이 · 폭48 mm · 27 mm
M20×1.5 수 사용 온도−18 °C ~ 60 °C
M20×1.5 수 렌치 크기27 mm
M20×1.5 수 소재 · 씰황동 · Buna-N
체크 밸브없음 (어댑터 4종 공통)
어댑터 정격 압력350 bar / 35 MPa (5,000 psi), 4종 공통
호스 품번 · 소재QTQT-HOS-1m · 황동 양끝, 실버, 형식 QT
호스 길이1 m
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 사용 온도−40 °C ~ 60 °C
호스 정격 압력475 bar / 48 MPa (6,900 psi)
호스 파열 압력1,860 bar / 185 MPa (27,000 psi)
호스 진공−101.6 kPa (−30 inHg)
호스 무게76 g
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
보관 봉투지퍼형 나일론, 85 g
키트 치수 · 무게16.5 × 16.5 × 2.5 cm · 410 g
원산지미국

활용 분야

미터나사 게이지를
다루는 현장

  • 미터나사 게이지 점검 — M12·M14·M20 포트의 게이지를 호스에 옮겨 가며 시험합니다.
  • 유럽식 계기 점검 — 미터나사를 사용하는 수입 설비의 게이지를 같은 호스로 점검합니다.
  • 정비 현장 교체 — 나사 크기에 맞는 어댑터만 바꿔 같은 호스로 연결합니다.
  • 시험 설비 구성 — 여러 미터나사 포트를 한 키트로 나눠 시험합니다.

선택 가이드

미터나사 게이지와
다른 나사 규격 키트

이럴 때 (현장 조건)권장 모델선택 이유
미터나사 게이지를 호스에 옮길 때QTHA-KIT29M12 · M14 · M20 미터나사 어댑터 4종과 1 m 호스를 갖춥니다.
BSPP 게이지를 호스에 옮길 때QTHA-KIT25G 1/4 · G 3/8 · G 1/2 BSPP 어댑터 3종이 들어 있습니다.
mm 튜브 피팅에 물릴 때QTHA-KIT326 · 8 · 10 · 12 mm 튜브 피팅 어댑터와 1 m 호스를 갖춥니다.
AN/JIC 플레어 포트에 물릴 때QTHA-KIT28AN/JIC 플레어 포트 규격에는 별도의 플레어용 키트를 선택합니다.

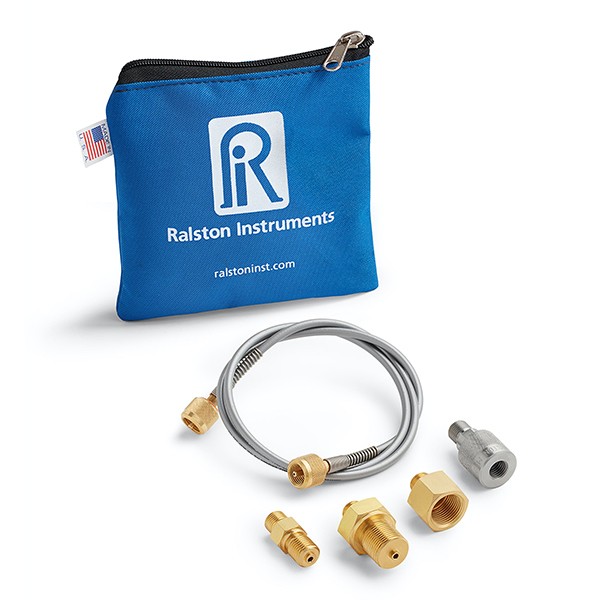

RALSTON INSTRUMENTS QTHA-KIT29 - 파우치와 호스, 미터 커넥터 구성품
파우치와 호스, 미터 커넥터 구성품

구성·옵션

KIT29 구성 품목과
품번

구성품소재 · 구분품번
Quick-test 어댑터 (M12×1.5 암)퀵 디스커넥트 · 스테인리스QTHA-MFS0-1215-QD
Quick-test 어댑터 (M20×1.5 암)황동QTHA-MFB0-2015
Quick-test 어댑터 (M14×1.5 수)황동QTHA-MMB0-1415
Quick-test 어댑터 (M20×1.5 수)황동QTHA-MMB0-2015
Quick-test 호스1 m, 황동 양끝QTQT-HOS-1m
보관 봉투지퍼형 나일론SM-0084

관련 제품

QTHA-KIT29와 함께 보는
연결 키트
