Ralston QTHA-KIT36 NPT 퀵 테스트 중간 압력 핸드펌프 키트

Ralston QTHA-KIT36 NPT 퀵 테스트 중간 압력 핸드펌프 키트

MODEL
QTHA-KIT36
브랜드
RALSTON INSTRUMENTS

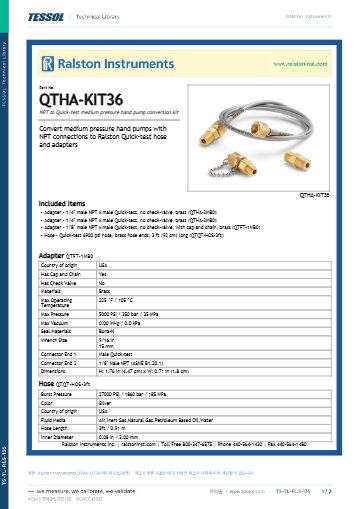

제품 자료
제품문의 구매하기

NPT 중압 핸드펌프 포트를
Quick-test로 바꾸는 키트

Ralston QTHA-KIT36 NPT 중압 핸드펌프용 Quick-test 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT36은 NPT 포트를 가진 중압 핸드펌프를 Quick-test 연결로 바꾸는 황동 변환 키트(어댑터·호스 세트)입니다. 1/4" NPT 어댑터 2개, 캡·체인이 달린 1/8" NPT 어댑터 1개, 3 ft 호스로 구성됩니다.

어댑터 5,000 psi(350 bar)와 호스 6,900 psi(475 bar) 중 낮은 값이 키트의 한계이므로 펌프 압력은 5,000 psi 아래에서 운용합니다. 140 g 구성에 어댑터 3개가 모두 들어 있어 포트 규격이 서로 다른 펌프와 계기를 오가는 시험에 대응합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

3개

1/4" NPT 2개와 1/8" NPT 1개

3 ft

암 Quick-test 황동 끝 호스

5,000 psi

키트 정격(350 bar / 35 MPa)

140 g

황동 어댑터 3개를 포함한 무게

특징

어댑터 세 개로
중압 NPT 펌프 대응

핵심 특징현장에서 달라지는 점
1/4" NPT 어댑터 2개같은 크기의 NPT 포트 두 곳에 각각 달아 두고 호스를 번갈아 꽂으므로 포트마다 부속을 다시 맞출 필요가 없습니다.
캡·체인 달린 1/8" 어댑터QTFT-1MB0는 Quick-test 쪽 끝에 캡과 체인이 있어 사용하지 않을 때 끝을 막아 두고 부품도 잃지 않습니다.
황동 어댑터, 체크밸브 없음어댑터 3개에 밸브가 없으므로 압력 해제와 배기가 호스를 따라 막힘 없이 전달됩니다.
6,900 psi 호스호스 정격이 어댑터보다 높아 키트 한계는 어댑터가 정합니다. 호스 파열 압력은 27,000 psi입니다.
Buna-N 씰어댑터 씰은 Buna-N이고 -18 ~ 105 °C 범위에서 사용합니다.
소형 포장17.8 × 12.7 × 2.5 cm 포장에 전 구성이 들어가 출장용 공구함에 넣기 좋습니다.

어댑터 배치

1/4" 두 곳과
1/8" 한 곳

1/4" NPT 어댑터(QTHA-2MB0) 2개는 같은 크기의 포트 두 곳에 각각 달고, 캡과 체인이 달린 1/8" NPT 어댑터(QTFT-1MB0)는 작은 포트에 사용합니다. 어댑터가 수나사이므로 펌프와 계기 쪽 포트는 같은 크기의 NPT 암나사여야 합니다.

  • 1/4" NPT 어댑터(QTHA-2MB0): 길이 33 mm, 폭 15 mm
  • 캡 달린 1/8" NPT 어댑터(QTFT-1MB0): 길이 45 mm, 폭 19 mm
  • 체결 공구: 9/16 in(15 mm) 렌치로 어댑터 나사부를 조임

압력 한도

5,000 psi를 넘는
펌프는 제외

중압 펌프도 키트 한계는 5,000 psi

중압 핸드펌프라 해도 키트에 연결하는 압력은 어댑터 정격 5,000 psi를 넘기지 않아야 합니다. 호스는 6,900 psi까지 견디지만 어댑터가 먼저 한계에 닿으므로, 펌프의 최대 압력이 이보다 높다면 다른 연결 방식을 검토합니다.

사양

중압 NPT 변환 키트
전체 사양

항목사양
원산지미국
호환 펌프모델 지정 없음(NPT 포트의 중압 핸드펌프)
연결 규격1/4" 수 NPT × 수 Quick-test 2개 · 1/8" 수 NPT × 수 Quick-test 1개(캡·체인 포함), ASME B1.20.1
구성 품번QTHA-2MB0 (2개) · QTFT-1MB0 · QTQT-HOS-3ft
어댑터 소재황동
씰 소재Buna-N
체크밸브없음
어댑터 길이33 mm (QTHA-2MB0) · 45 mm (QTFT-1MB0)
어댑터 폭15 mm (QTHA-2MB0) · 19 mm (QTFT-1MB0)
렌치 크기9/16 in / 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도-18 ~ 105 °C
어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa (QTHA-2MB0)
호스 끝 형식양끝 암 Quick-test
호스 품번 · 길이QTQT-HOS-3ft · 92 cm (0.91 m)
호스 끝 소재황동
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 타입 · 색상Quick-test(QT) · 은색
적용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게140 g
포장 치수17.8 × 12.7 × 2.5 cm

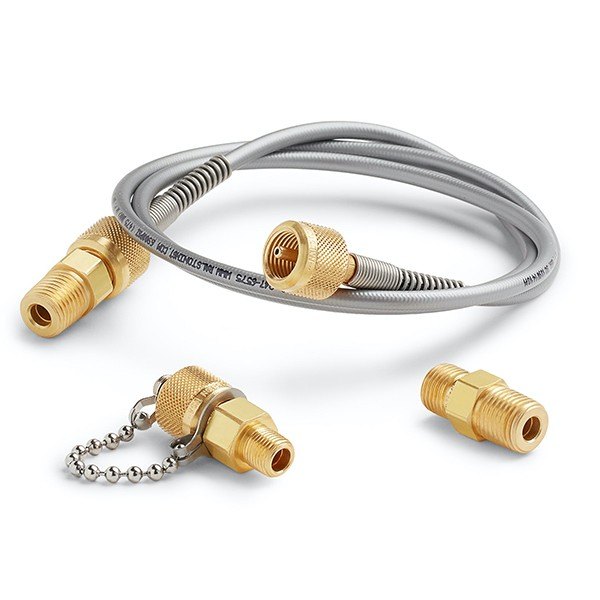

RALSTON INSTRUMENTS QTHA-KIT36 - 호스와 체인 캡이 달린 황동 어댑터 구성품
호스와 체인 캡이 달린 황동 어댑터 구성품

활용 분야

중압 NPT 연결이
필요한 현장

  • 중압 핸드펌프 연결 — NPT 포트를 가진 중압 펌프를 Quick-test 계열로 바꿉니다.
  • 1/4" NPT 공정 연결 — 1/4" NPT 포트 두 곳에 어댑터를 각각 달아 시험합니다.
  • 1/8" NPT 장비 — 캡 달린 1/8" 어댑터로 1/8" NPT 포트의 장비를 잇습니다.
  • 계장 라인 시험 — 중압 NPT 라인에 Quick-test 호스를 붙여 압력을 시험합니다.

선택 가이드

펌프 포트와 소재별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
중압 펌프에 1/4" NPT 2개와 1/8" NPT 1개가 필요할 때QTHA-KIT36캡·체인 달린 1/8" 어댑터를 포함한 3개 구성이며 키트 무게는 140 g입니다.
같은 구성에 스테인리스 부품이 필요할 때QTHA-KIT36-SS어댑터 3개와 호스 끝이 스테인리스이고 키트 무게는 135 g입니다.
저압 펌프에 1/8" · 1/4" NPT 각 1개가 필요할 때QTHA-KIT35어댑터 2종 구성이며 키트 무게는 130 g입니다.
펌프 포트가 G 1/8 BSPP일 때QTHA-KIT34Fluke 700LTP-1과 조합하는 BSPP 변환 구성입니다.

구성·옵션

어댑터 3개 품번과
별도 준비 항목

구성품품번비고
1/4" NPT 수 × Quick-test 수 (2개)QTHA-2MB0황동
1/8" NPT 수 × Quick-test 수 (1개), 캡·체인 포함QTFT-1MB0황동
Quick-test 호스 3 ftQTQT-HOS-3ft황동 양끝, 6,900 psi / 475 bar / 48 MPa
별매중압 핸드펌프펌프는 키트에 포함되지 않음
