Ralston QTHA-KIT36-SS NPT 퀵 테스트 중간 압력 핸드펌프 키트, 스테인리스 어댑터

Ralston QTHA-KIT36-SS NPT 퀵 테스트 중간 압력 핸드펌프 키트, 스테인리스 어댑터

MODEL
QTHA-KIT36-SS
브랜드
RALSTON INSTRUMENTS

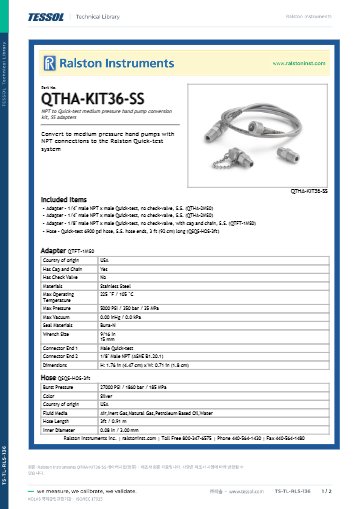

제품 자료
제품문의 구매하기

중압 핸드펌프 연결부를
스테인리스로 통일한 키트

Ralston QTHA-KIT36-SS NPT 중압 핸드펌프용 Quick-test 변환 키트 · 스테인리스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT36-SS는 NPT 포트를 가진 중압 핸드펌프를 Quick-test 연결로 바꾸는 스테인리스 변환 키트(어댑터·호스 세트)입니다. 1/4" NPT 어댑터 2개, 캡 달린 1/8" NPT 어댑터 1개, 스테인리스 끝 3 ft 호스로 구성됩니다.

황동 QTHA-KIT36과 어댑터 수, 호스 길이, 정격이 같고 소재만 스테인리스로 바뀌었으며, 키트 무게는 5 g 줄어 135 g입니다. 어댑터와 호스 끝의 소재를 하나로 통일한 이 키트는 (주)테솔이 국내에 공식 공급합니다.

스테인리스

어댑터 3개와 호스 끝의 소재

135 g

키트 무게(황동형은 140 g)

5,000 psi

키트 정격(350 bar / 35 MPa)

3 ft

Quick-test 호스 길이(92 cm)

특징

소재를 통일한
중압 변환 세트

핵심 특징현장에서 달라지는 점
스테인리스 어댑터 3개1/4" NPT 2개와 1/8" NPT 1개가 모두 스테인리스여서 시험 라인 부품 소재를 하나로 통일합니다.
스테인리스 호스 끝3 ft 호스 양끝도 스테인리스이므로 어댑터와 호스 끝 사이의 소재 혼용이 없습니다.
황동형과 같은 구성어댑터 개수와 호스 길이가 동일해 소재만 바꿔 발주해도 기존 시험 절차를 그대로 유지합니다.
같은 정격어댑터 5,000 psi와 호스 6,900 psi 구성이어서 황동형과 시험 압력 한도가 같습니다.
캡·체인 달린 1/8" 어댑터쓰지 않는 Quick-test 끝을 캡으로 막아 이물 유입과 분실을 함께 줄입니다.
Buna-N 씰어댑터 씰은 Buna-N이며 -18 ~ 105 °C의 어댑터 사용 온도 범위에서 운용합니다.

소재 비교

황동 KIT36과
달라지는 항목

두 키트는 어댑터 3개와 3 ft 호스의 구성, 정격, 적용 매체가 같고 소재와 무게만 다릅니다. 시험 라인이 스테인리스 부품을 지정하는지가 선택 기준이며, 압력 조건은 어느 쪽을 고르든 같습니다.

항목QTHA-KIT36-SSQTHA-KIT36
어댑터 3개 소재스테인리스황동
호스 품번 · 끝 소재QSQS-HOS-3ft · 스테인리스QTQT-HOS-3ft · 황동
키트 무게135 g140 g
키트 정격5,000 psi / 350 bar / 35 MPa동일

압력 한도

호스 6,900 psi보다
어댑터 정격이 우선

펌프 압력은 5,000 psi 아래로

호스 정격은 6,900 psi이지만 어댑터가 5,000 psi여서 키트는 그 값을 넘기지 않게 운용합니다. 스테인리스 소재라고 해서 어댑터 정격이 높아지지는 않으므로, 황동형과 같은 기준으로 펌프의 최대 압력을 확인하세요.

사양

스테인리스 중압 키트
전체 사양

항목사양
원산지미국
호환 펌프모델 지정 없음(NPT 포트의 중압 핸드펌프)
연결 규격1/4" 수 NPT × 수 Quick-test 2개 · 1/8" 수 NPT × 수 Quick-test 1개(캡·체인 포함), ASME B1.20.1
구성 품번QTHA-2MS0 (2개) · QTFT-1MS0 · QSQS-HOS-3ft
어댑터 · 호스 끝 소재스테인리스
씰 소재Buna-N
체크밸브없음
어댑터 길이33 mm (QTHA-2MS0) · 45 mm (QTFT-1MS0)
어댑터 폭15 mm (QTHA-2MS0) · 19 mm (QTFT-1MS0)
렌치 크기9/16 in / 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도-18 ~ 105 °C
호스 끝 형식양끝 암 Quick-test
호스 품번 · 길이QSQS-HOS-3ft · 92 cm (0.91 m)
호스 끝 소재스테인리스
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 타입 · 색상Quick-test(QT) · 은색
적용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게135 g
포장 치수17.8 × 12.7 × 2.5 cm

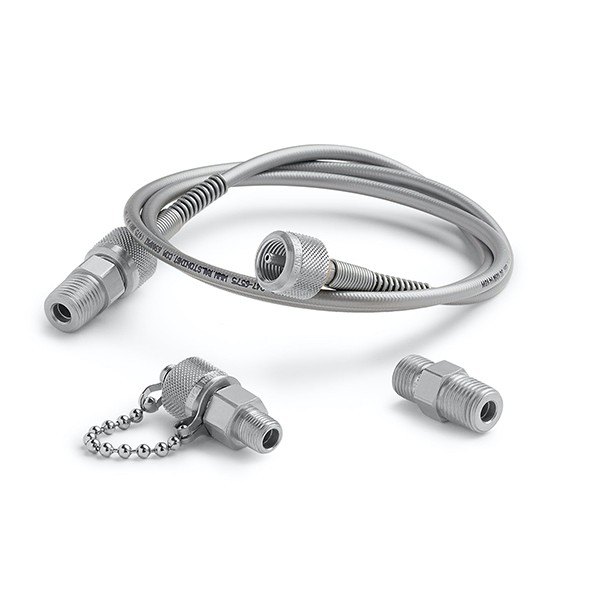

RALSTON INSTRUMENTS QTHA-KIT36-SS - 호스와 체인 캡이 달린 스테인리스 어댑터 구성품
호스와 체인 캡이 달린 스테인리스 어댑터 구성품

활용 분야

스테인리스 중압 연결이
필요한 현장

  • 스테인리스 부품 지정 중압 펌프 — 스테인리스 부품을 지정한 중압 펌프 연결에 사용합니다.
  • 1/4" NPT 공정 연결 — 1/4" NPT 포트 두 곳에 어댑터를 각각 달아 시험합니다.
  • 1/8" NPT 장비 — 캡 달린 1/8" 어댑터로 1/8" NPT 포트의 장비를 잇습니다.
  • 황동 대체 구성 — 황동 대신 스테인리스 부품을 찾는 라인에 같은 구성으로 교체합니다.

선택 가이드

소재와 압력대별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
중압 NPT 펌프를 스테인리스 부품으로 연결할 때QTHA-KIT36-SS어댑터 3개와 호스 끝이 스테인리스이고 키트 무게는 135 g입니다.
황동 부품이면 충분할 때QTHA-KIT36황동 어댑터와 황동 끝 호스이며 키트 무게는 140 g입니다.
저압 펌프용 스테인리스 구성이 필요할 때QTHA-KIT35-SS1/8" · 1/4" NPT 어댑터 각 1개 구성이며 키트 무게는 115 g입니다.

구성·옵션

스테인리스 3개 구성 품번과
별도 준비 항목

구성품품번비고
1/4" NPT 수 × Quick-test 수 (2개)QTHA-2MS0스테인리스
1/8" NPT 수 × Quick-test 수 (1개), 캡·체인 포함QTFT-1MS0스테인리스
Quick-test 호스 3 ftQSQS-HOS-3ft스테인리스 양끝, 6,900 psi / 475 bar / 48 MPa
별매중압 핸드펌프펌프는 키트에 포함되지 않음
