Ralston QTHA-KIT35-SS NPT 퀵 테스트 저 압력 핸드펌프 키트, 스테인리스 어댑터

Ralston QTHA-KIT35-SS NPT 퀵 테스트 저 압력 핸드펌프 키트, 스테인리스 어댑터

MODEL
QTHA-KIT35-SS
브랜드
RALSTON INSTRUMENTS

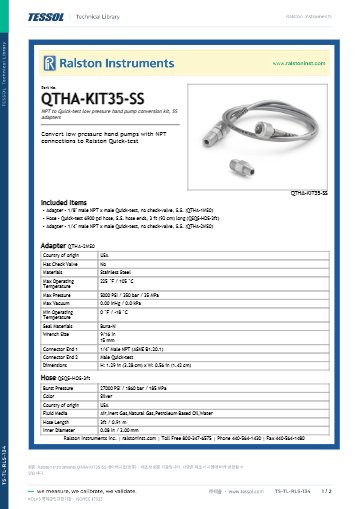

제품 자료
제품문의 구매하기

NPT 저압 핸드펌프 연결부를
스테인리스로 바꾸는 키트

Ralston QTHA-KIT35-SS NPT 저압 핸드펌프용 Quick-test 변환 키트 · 스테인리스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT35-SS는 NPT 포트를 가진 저압 핸드펌프를 Quick-test 연결로 바꾸는 스테인리스 변환 키트(어댑터·호스 세트)입니다. 1/8" · 1/4" NPT 어댑터 2종과 스테인리스 끝 3 ft 호스로 구성되며 무게는 115 g입니다.

황동 QTHA-KIT35와 어댑터 구성, 호스 길이, 키트 정격이 같고 소재가 스테인리스로 바뀌면서 무게가 15 g 가벼워졌습니다. 호스를 반복해서 꽂고 빼는 시험에서도 같은 부품을 계속 사용합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

스테인리스

어댑터 2종과 호스 끝의 소재

115 g

키트 무게(황동형은 130 g)

5,000 psi

키트 정격(350 bar / 35 MPa)

3 ft

Quick-test 호스 길이(92 cm)

특징

반복 연결에 맞춘
스테인리스 구성

핵심 특징현장에서 달라지는 점
스테인리스 NPT 어댑터1/8"와 1/4" 어댑터가 모두 스테인리스여서 황동 부품을 사용하지 않는 저압 라인에 같은 연결 방식을 적용합니다.
스테인리스 호스 끝3 ft 호스의 양끝까지 스테인리스라 어댑터와 호스 끝의 소재가 하나로 맞습니다.
황동형과 같은 정격어댑터 5,000 psi와 호스 6,900 psi 구성이 같아 소재만 바꿔 발주해도 시험 압력 기준이 달라지지 않습니다.
체크밸브 없는 어댑터어댑터 안에 밸브가 없으므로 압력 해제와 배기가 호스를 따라 그대로 전달됩니다.
Buna-N 씰어댑터 씰은 Buna-N이며 -18 ~ 105 °C의 어댑터 사용 온도 범위 안에서 운용합니다.
115 g 구성황동형보다 가벼워 펌프 가방 한쪽에 넣어 두기 좋습니다.

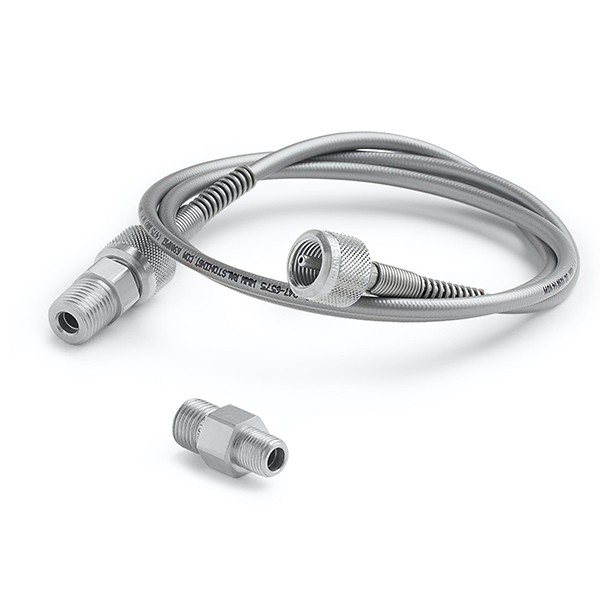

RALSTON INSTRUMENTS QTHA-KIT35-SS - 호스와 스테인리스 어댑터 구성품
호스와 스테인리스 어댑터 구성품

상주 운용

어댑터는 펌프에 두고
호스만 옮겨 연결

펌프 옆에 그대로 두는 구성

어댑터를 펌프의 NPT 포트에 달아 둔 채 호스만 손으로 꽂고 빼면, 호스나 기준기를 바꾸는 시험에서 포트 나사부를 매번 풀고 조이지 않아도 됩니다. 어댑터가 수나사이므로 펌프 포트는 같은 크기의 NPT 암나사여야 합니다.

호스 사양

스테인리스 끝 3 ft
마이크로보어 호스

내경 3.00 mm 가는 호스

호스는 내경 3.00 mm, 외경 6.00 mm의 마이크로보어 구조에 길이 92 cm이고 양끝은 암 Quick-test 스테인리스 커넥터입니다. 최소 굽힘 반경은 26 mm이며 -40 ~ 60 °C에서 사용하고, 진공은 -30 inHg(-101.6 kPa)까지 견딥니다.

사양

스테인리스 NPT 키트
전체 사양

항목사양
원산지미국
호환 펌프모델 지정 없음(NPT 포트의 저압 핸드펌프)
연결 규격1/8" · 1/4" 수 NPT(ASME B1.20.1) × 수 Quick-test
구성 품번QTHA-1MS0 · QTHA-2MS0 · QSQS-HOS-3ft
어댑터 · 호스 끝 소재스테인리스
씰 소재Buna-N
체크밸브없음
어댑터 길이31 mm (QTHA-1MS0) · 33 mm (QTHA-2MS0)
어댑터 폭15 mm
렌치 크기9/16 in / 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도-18 ~ 105 °C
호스 끝 형식양끝 암 Quick-test
호스 품번 · 길이QSQS-HOS-3ft · 92 cm (0.91 m)
호스 끝 소재스테인리스
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 타입 · 색상Quick-test(QT) · 은색
적용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게115 g
포장 치수17.8 × 12.7 × 2.5 cm

활용 분야

스테인리스 저압 연결이
필요한 현장

  • 스테인리스 부품 지정 라인 — 황동 대신 스테인리스 부품을 쓰는 저압 라인의 시험에 사용합니다.
  • 1/8" NPT 장비 — 1/8" NPT 포트를 가진 저압 장비를 Quick-test로 바꿔 연결합니다.
  • 1/4" NPT 공정 연결 — 1/4" NPT 포트를 Quick-test 호스에 이어 시험합니다.
  • 반복 연결 시험 — 같은 호스를 여러 번 꽂고 빼는 시험에 사용합니다.

선택 가이드

소재와 압력대별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
NPT 저압 펌프를 스테인리스 부품으로 연결할 때QTHA-KIT35-SS어댑터 2종과 호스 끝이 스테인리스이고 키트 무게는 115 g입니다.
황동 부품이면 충분할 때QTHA-KIT35황동 어댑터와 황동 끝 호스이며 키트 무게는 130 g입니다.
중압 펌프용 스테인리스 구성이 필요할 때QTHA-KIT36-SS1/4" NPT 2개와 캡 달린 1/8" NPT 1개 구성입니다.
펌프 포트가 G 1/8 BSPP일 때QTHA-KIT34-SSFluke 700LTP-1과 조합하는 스테인리스 BSPP 변환 구성입니다.

구성·옵션

스테인리스 어댑터 품번과
별도 준비 항목

구성품품번비고
1/8" NPT 수 × Quick-test 수QTHA-1MS0스테인리스
1/4" NPT 수 × Quick-test 수QTHA-2MS0스테인리스
Quick-test 호스 3 ftQSQS-HOS-3ft스테인리스 양끝, 6,900 psi / 475 bar / 48 MPa
별매저압 핸드펌프펌프는 키트에 포함되지 않음
