Ralston QTHA-KIT34-SS BSPP 퀵 테스트 저 압력 핸드펌프 키트, 스테인리스 스틸

Ralston QTHA-KIT34-SS BSPP 퀵 테스트 저 압력 핸드펌프 키트, 스테인리스 스틸

MODEL
QTHA-KIT34-SS
브랜드
RALSTON INSTRUMENTS

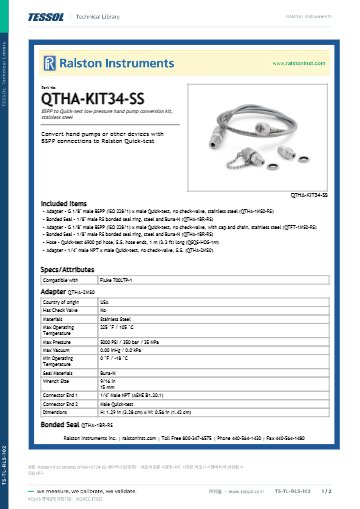

제품 자료
제품문의 구매하기

700LTP-1 저압 펌프 포트를
스테인리스로 바꾸는 변환 키트

Ralston QTHA-KIT34-SS BSPP 저압 핸드펌프용 Quick-test 변환 키트 · 스테인리스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT34-SS는 G 1/8 BSPP 포트를 가진 Fluke 700LTP-1 저압 핸드펌프를 Quick-test 연결로 바꾸는 스테인리스 변환 키트(어댑터·호스 세트)입니다. 어댑터 3종과 호스 끝까지 스테인리스를 사용했으며 키트 전체 무게는 210 g입니다.

황동 QTHA-KIT34와 부품 구성, 호스 길이, 정격이 같고 소재만 달라 키트 무게가 15 g 가볍습니다. 시험 압력의 한도는 어댑터 정격 5,000 psi(350 bar)입니다. 펌프를 제외한 이 변환 키트는 (주)테솔이 국내에 공식 공급합니다.

스테인리스

어댑터 3종과 호스 끝의 소재

210 g

키트 무게(황동형은 225 g)

5,000 psi

키트 정격(350 bar / 35 MPa)

1 m

Quick-test 호스 길이

특징

스테인리스로 바꾼
700LTP-1 변환 구성

핵심 특징현장에서 달라지는 점
스테인리스 어댑터 3종G 1/8 BSPP 어댑터 2종과 1/4" NPT 어댑터가 모두 스테인리스여서, 황동 부품을 사용하지 않는 시험 라인에도 같은 연결 방식을 그대로 적용합니다.
스테인리스 끝 호스1 m 호스(QSQS-HOS-1m)의 양끝까지 스테인리스이므로 어댑터와 호스 끝의 소재가 하나로 맞습니다.
캡·체인 부착 어댑터QTFT-1MS0-RS는 Quick-test 쪽에 캡과 체인이 달려 있어 사용하지 않는 끝을 막아 두고 부품 분실도 줄입니다.
본디드 씰 링 2개1/8" 본디드 씰 링(도금 스틸/Buna-N)이 G 1/8 나사부를 밀봉하므로 현장에서 실링 테이프를 감는 작업이 필요 없습니다.
황동형과 같은 정격어댑터 5,000 psi와 호스 6,900 psi 구성이 동일해 소재를 바꿔도 시험 압력 계획을 다시 세울 필요가 없습니다.
210 g 경량 구성황동형보다 가벼워 공구 가방에 넣어 700LTP-1과 함께 옮기는 부담이 줄어듭니다.

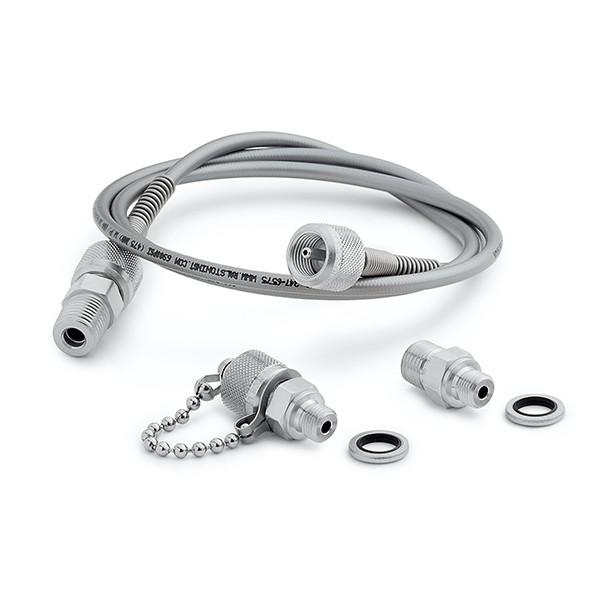

RALSTON INSTRUMENTS QTHA-KIT34-SS - 호스와 체인 캡, 스테인리스 어댑터 구성품
호스와 체인 캡, 스테인리스 어댑터 구성품

소재 비교

황동형 KIT34와
달라지는 항목

QTHA-KIT34-SS는 같은 이름의 황동 QTHA-KIT34와 어댑터 치수, 호스 길이, 정격이 같고 소재만 다릅니다. 호스가 다루는 매체(공기, 불활성 가스, 천연가스, 석유계 오일, 물)도 동일하므로, 두 키트 중 선택은 시험 라인의 소재 규정과 사내 부품 표준에 따릅니다.

항목QTHA-KIT34-SSQTHA-KIT34
어댑터 3종 소재스테인리스황동
호스 품번 · 끝 소재QSQS-HOS-1m · 스테인리스QTQT-HOS-1m · 황동
본디드 씰 링 (2개)도금 스틸 / Buna-N스틸 / Buna-N
키트 무게210 g225 g
키트 정격5,000 psi / 350 bar / 35 MPa동일

압력 한도

시험 압력은 가장 낮은
정격을 따릅니다

키트 한계는 어댑터 5,000 psi

조립한 키트의 사용 압력은 구성품 정격 가운데 가장 낮은 값을 따릅니다. 어댑터는 5,000 psi(350 bar), 호스는 6,900 psi(475 bar)이므로 키트는 어댑터 기준 5,000 psi까지 운용하고, 700LTP-1이 가압하는 100 psi(6.9 bar) 영역에서는 정격 여유가 큽니다. 호스 파열 압력은 27,000 psi입니다.

사양

스테인리스 변환 키트
전체 구성 사양

항목사양
원산지미국
호환 펌프Fluke 700LTP-1
펌프 쪽 연결G 1/8 BSPP(ISO 228-1) 수나사 × 수 Quick-test
공정 쪽 연결1/4" NPT 수나사 × 수 Quick-test
구성 품번QTHA-1MS0-RS · QTFT-1MS0-RS(캡·체인 포함) · QTHA-2MS0 · QTHA-1BR-RS(본디드 씰 링 2개) · QSQS-HOS-1m
어댑터 · 호스 끝 소재스테인리스
씰 소재Buna-N
본디드 씰 링 소재도금 스틸 / Buna-N
체크밸브없음
어댑터 길이26 mm (QTHA-1MS0-RS) · 41 mm (QTFT-1MS0-RS) · 33 mm (QTHA-2MS0)
어댑터 폭15 mm
렌치 크기9/16 in / 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도-18 ~ 105 °C
호스 품번 · 길이QSQS-HOS-1m · 1 m
호스 끝 소재스테인리스
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 타입 · 색상Quick-test(QT) · 은색
적용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게210 g
포장 치수30.5 × 22.9 × 2.5 cm

활용 분야

저압 시험 라인의
연결 작업

  • Fluke 700LTP-1 연결 — 저압 핸드펌프의 연결부를 Quick-test로 바꿔 Ralston 호스와 기준기를 같은 방식으로 이어 운용합니다.
  • 스테인리스 부품 지정 라인 — 황동 대신 스테인리스 부품을 지정한 설비의 저압 시험에 같은 구성을 사용합니다.
  • 1/4" NPT 공정 연결 — NPT 포트가 있는 계기 쪽을 1/4" 어댑터로 잇고 같은 호스로 시험합니다.
  • G 1/8 BSPP 시험 장치 — G 1/8 BSPP 포트를 가진 시험 장치에 호스를 이어 가압합니다.

선택 가이드

펌프 포트와
소재별 권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
700LTP-1을 스테인리스 부품으로 연결할 때QTHA-KIT34-SS어댑터 3종과 호스 끝이 스테인리스이고 키트 무게는 210 g입니다.
같은 구성에 황동 부품이면 충분할 때QTHA-KIT34황동 어댑터와 황동 끝 호스이며 키트 무게는 225 g입니다.
펌프 포트가 G 3/8 BSPP일 때QTHA-KIT33펌프의 G 3/8 BSPP 포트에 맞춘 변환 키트입니다.
펌프 포트가 NPT일 때QTHA-KIT35-SS1/8" · 1/4" NPT 스테인리스 어댑터와 3 ft 호스 구성입니다.

구성·옵션

스테인리스 구성 품번과
별도 준비 항목

구성품품번비고
G 1/8 BSPP 수 × Quick-test 수QTHA-1MS0-RS스테인리스
G 1/8 BSPP 수 × Quick-test 수, 캡·체인 포함QTFT-1MS0-RS스테인리스
1/4" NPT 수 × Quick-test 수QTHA-2MS0스테인리스, 공정 연결용
1/8" 본디드 씰 링 2개QTHA-1BR-RS도금 스틸 / Buna-N
Quick-test 호스 1 mQSQS-HOS-1m스테인리스 양끝, 6,900 psi / 475 bar / 48 MPa
별매Fluke 700LTP-1펌프는 키트에 포함되지 않음
