MODEL
QTHA-KIT33
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

보유한 BSPP 핸드펌프 포트를
Quick-test로 바꾸는 키트

Ralston QTHA-KIT33 BSPP 핸드펌프용 Quick-test 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments QTHA-KIT33은 G 3/8 · G 1/8 BSPP 포트가 달린 핸드펌프를 Quick-test 연결로 전환하는 황동 어댑터 키트(핸드펌프 변환 키트)입니다. 펌프와 호스는 포함하지 않으며, 보유한 펌프에 어댑터만 장착합니다.

어댑터 2종 모두 Buna-N 씰을 사용하고 체크밸브가 없어 포트의 압력이 Quick-test 쪽으로 그대로 전달됩니다. 압력 계통을 Quick-test로 통일하려는 교정 현장에서는 펌프를 새로 들이지 않고 연결부만 바꿀 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

G 3/8 · G 1/8

수 BSPP(ISO 228-1) 포트 나사

2종

체크밸브 없는 황동 어댑터

-18 ~ 105 °C

Buna-N 씰 사용 온도 범위

235 g

키트 전체 무게

특징

포트 나사만 바꿔
펌프를 재사용

핵심 특징현장에서 달라지는 점
BSPP 수나사 어댑터 2종G 3/8과 G 1/8 포트에 각각 맞으므로 기존 핸드펌프의 포트 크기만 확인하면 필요한 어댑터가 바로 정해집니다.
체크밸브 없는 황동 구조어댑터 안에 체크밸브가 없어 포트와 Quick-test 쪽이 막힘 없이 이어지고, 펌프에서 만든 압력이 계통으로 그대로 전달됩니다.
G 1/8 어댑터의 캡과 체인Quick-test 쪽 끝에 캡과 체인이 달려 있어, 연결을 해제한 동안에도 캡이 어댑터에서 떨어지지 않습니다.
Buna-N 씰씰 소재가 Buna-N이므로 시험 매체를 고를 때 씰과의 적합성을 먼저 검토합니다.
어댑터 1개당 정격 압력키트 전체가 아닌 어댑터 단위의 정격이므로, 호스와 조합할 때는 호스 정격과 비교해 낮은 쪽을 계통 한계로 잡습니다.

포트 규격

BSPP와 NPT
포트 구분

이 키트의 나사는 ISO 228-1 규격의 BSPP 수나사입니다. NPT나 BSPT 포트에는 맞지 않으므로 핸드펌프의 포트 나사 규격을 먼저 대조하세요. NPT 포트 펌프에는 QTHA-KIT35 · QTHA-KIT36이, Fluke 700LTP-1의 G 1/8 BSPP 포트에는 QTHA-KIT34가 대응합니다.

두 어댑터의 렌치 크기

G 3/8 어댑터의 렌치 크기는 23 mm, G 1/8 어댑터는 15 mm이므로 포트에 조일 때 두 가지 렌치를 준비합니다. 길이는 각각 33 mm와 41 mm이며, 캡과 체인이 달린 G 1/8 쪽이 더 깁니다.

호스 연결

호스 선택과
계통 정격

구성품에 호스가 없으므로 시험 계통에 맞는 호스를 따로 고릅니다. 양끝이 암 Quick-test인 QTQT-HOS-2ft · QTQT-HOS-3ft가 Ralston 제품군에 있으며, 계통의 압력 한계는 어댑터의 5,000 psi와 호스 정격 가운데 낮은 값으로 제한됩니다.

캡과 체인이 달린 G 1/8 어댑터

G 1/8 어댑터는 포트 쪽이 G 1/8 수 BSPP, 반대쪽이 수 Quick-test 커넥터이며 그 끝에 캡과 체인이 달려 있습니다. G 3/8 어댑터에는 캡이 없고 렌치 크기가 한 단계 큽니다.

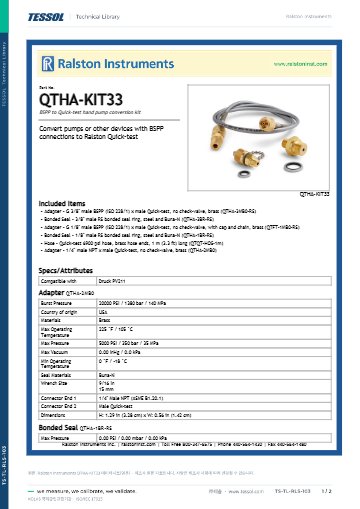

사양

황동 어댑터 2종의
치수와 정격

항목사양
어댑터 구성G 3/8 수 BSPP × 수 Quick-test (QTHA-3MB0-RS), G 1/8 수 BSPP × 수 Quick-test 캡·체인 포함 (QTFT-1MB0-RS)
나사 규격BSPP (ISO 228-1)
재질황동
체크밸브없음
어댑터 정격 압력350 bar / 35 MPa (5,000 psi)
최대 진공0.0 kPa
씰 소재Buna-N
상한 사용 온도105 °C
사용 온도 범위-18 ~ 105 °C
G 3/8 어댑터 길이 · 폭33 mm · 23 mm
G 3/8 어댑터 렌치 크기23 mm
G 1/8 어댑터 길이 · 폭41 mm · 15 mm
G 1/8 어댑터 렌치 크기15 mm
G 1/8 어댑터 무게48 g
키트 무게235 g
포장 치수 (H × W × D)30.5 × 22.9 × 2.5 cm
원산지미국

활용 분야

변환이 필요한
핸드펌프 현장

  • G 3/8 BSPP 핸드펌프 — 보유한 펌프의 포트를 Quick-test로 바꿔 Ralston 호스 계통에 편입합니다.
  • G 1/8 BSPP 포트 장비 — 캡과 체인이 달린 어댑터로 Quick-test 연결을 구성합니다.
  • 계장 시험 라인 — BSPP로 연결된 라인에 Quick-test 호스를 붙여 트랜스미터 시험을 반복합니다.
  • 설비 보수 점검 — 포트 나사가 BSPP인 설비를 점검할 때 호스 교체 시간을 줄입니다.

선택 가이드

포트 나사별
키트 선택

이럴 때 (포트 나사)권장 모델선택 이유
G 3/8 · G 1/8 BSPP 핸드펌프QTHA-KIT33황동 어댑터 2종만 담은 펌프 미포함 변환 키트입니다.
G 1/8 BSPP, Fluke 700LTP-1QTHA-KIT34700LTP-1의 G 1/8 포트에 맞춘 구성입니다.
1/8" · 1/4" NPT, 저압QTHA-KIT35BSPP가 아닌 NPT 포트 펌프용입니다.
1/4" NPT 2개 · 1/8" NPT 1개, 중압QTHA-KIT36포트가 여럿인 NPT 펌프용입니다.

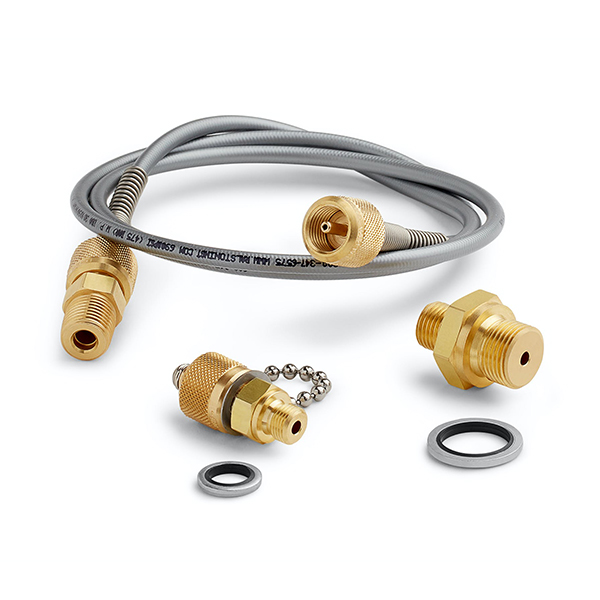

RALSTON INSTRUMENTS QTHA-KIT33 - 호스와 체인 캡, 와셔가 포함된 핸드 펌프 키트
호스와 체인 캡, 와셔가 포함된 핸드 펌프 키트

구성·옵션

기본 구성과
별도 준비 품목

  • 기본 구성 — G 3/8 BSPP 수 × Quick-test 수 어댑터 1개, G 1/8 BSPP 수 × Quick-test 수 어댑터(캡·체인 포함) 1개.
  • 별도 준비 — 핸드펌프 본체와 양끝 암 Quick-test 호스(QTQT-HOS-2ft · 3ft).

관련 제품

다른 포트의
핸드펌프 변환 키트
