Ralston QTHA-KIT34 BSPP 퀵 테스트 저 압력 핸드펌프 키트

Ralston QTHA-KIT34 BSPP 퀵 테스트 저 압력 핸드펌프 키트

MODEL
QTHA-KIT34
브랜드
RALSTON INSTRUMENTS

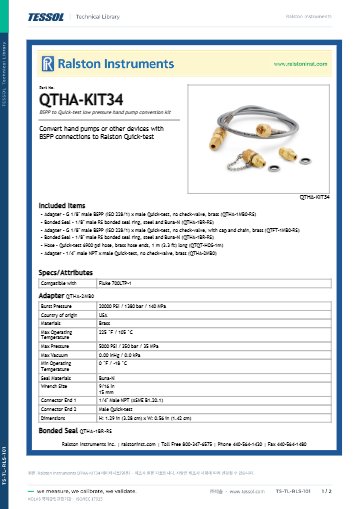

제품 자료
제품문의 구매하기

700LTP-1 저압 펌프 포트를
Quick-test로 바꾸는 키트

Ralston QTHA-KIT34 BSPP 저압 핸드펌프용 Quick-test 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT34는 G 1/8 BSPP 포트를 가진 Fluke 700LTP-1 저압 핸드펌프의 연결부를 Quick-test 계열로 바꾸는 변환 키트(저압 핸드펌프 포트 변환 세트)입니다. 황동 어댑터와 1 m 호스, 본디드 씰 2개로 구성되며 펌프 본체는 포함하지 않습니다.

펌프 포트를 Quick-test로 바꾸면 Ralston 호스와 어댑터를 렌치 없이 그대로 연결하므로 저압 교정 중 게이지 교체 시간이 짧아집니다. 구성은 G 1/8 어댑터 2종, 1/4" NPT 공정 연결 어댑터 1종, 1/8" 본디드 씰 링 2개, 1 m 호스입니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

G 1/8

BSPP 수 어댑터 포트 규격

1 m

황동 양끝 Quick-test 호스

35 MPa

어댑터 정격 압력(5,000 psi)

225 g

키트 전체 무게

특징

포트만 바꿔
저압 펌프를 확장

핵심 특징현장에서 달라지는 점
700LTP-1 호환 구성Fluke 700LTP-1의 G 1/8 BSPP 포트를 기준으로 구성되어 포트 규격을 따로 대조하는 시간이 줄어듭니다.
캡·체인 어댑터사용하지 않는 포트를 캡으로 막아 이물 유입을 방지하고, 체인으로 캡 분실도 막습니다.
본디드 씰 링 2개G 1/8 평행 나사 포트를 밀봉하는 소모 부품이 키트에 들어 있어 교체 부품을 따로 주문하는 일이 줄어듭니다.
1/4" NPT 공정 연결 어댑터NPT 공정 연결을 가진 계기에도 같은 호스로 이어 시험 대상을 넓힙니다.
황동 어댑터와 1 m 호스체크밸브 없는 황동 구성이라 저압 구간의 압력이 지연 없이 호스 끝까지 전달됩니다.

구성 판단

펌프 본체는
들어 있지 않습니다

변환 키트이므로 펌프는 별도 준비

이 키트는 이미 보유한 저압 핸드펌프의 포트를 Quick-test로 바꾸는 부속 세트입니다. 시스템 압력은 펌프와 키트 중 낮은 값을 따르며, 700LTP-1의 최대 압력은 키트보다 낮은 100 psi(6.9 bar)입니다. 같은 구성의 스테인리스 버전이 필요하면 QTHA-KIT34-SS를 선택합니다.

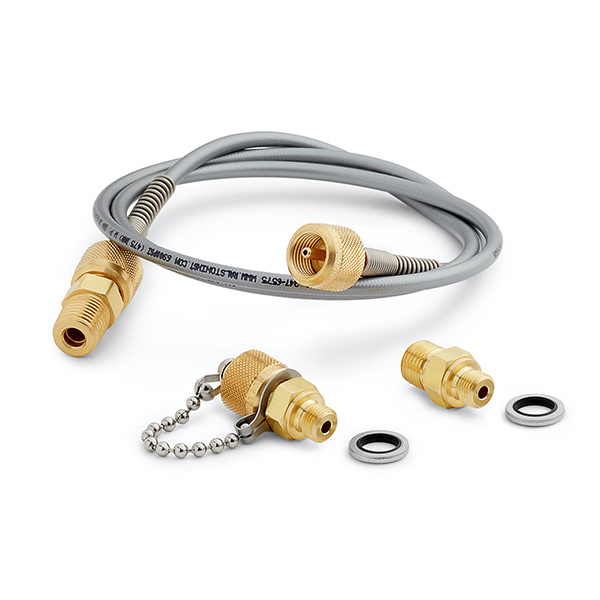

RALSTON INSTRUMENTS QTHA-KIT34 - 호스와 체인 캡, 황동 어댑터 구성품
호스와 체인 캡, 황동 어댑터 구성품

포트 규격

BSPP와 NPT,
포트별로 다른 키트

펌프 포트 규격 대조

G 3/8 BSPP 포트를 가진 펌프는 QTHA-KIT33, NPT 포트의 저압 펌프는 QTHA-KIT35가 대상입니다. 이 키트의 G 1/8 어댑터는 700LTP-1 포트 기준이며, 다른 모델에 장착하기 전에는 펌프 포트의 나사 규격과 위치를 먼저 대조하세요.

사양

변환 어댑터와
호스 사양

항목QTHA-1MB0-RSQTFT-1MB0-RSQTHA-2MB0QTHA-1BR-RS
구분G 1/8 BSPP 수 어댑터G 1/8 BSPP 수 어댑터 (캡·체인)1/4" 수 NPT 어댑터1/8" 본디드 씰 링 (2개)
커넥터 1G 1/8 수 BSPP (ISO 228-1)G 1/8 수 BSPP (ISO 228-1)1/4" 수 NPT (ASME B1.20.1)해당 없음
커넥터 2수 Quick-test수 Quick-test수 Quick-test해당 없음
소재황동황동황동도금 강 · Buna-N
치수길이 26 mm길이 41 mm3.28 × 1.42 cm1.6 × 0.3 cm
무게해당 없음해당 없음31 g1.70 g

호스와 키트 공통 사양

항목사양
어댑터 폭 · 렌치 크기15 mm · 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 상한 · 하한 사용 온도105 °C · −18 °C (QTHA-2MB0)
어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa (QTHA-2MB0)
어댑터 씰 · 체크밸브Buna-N · 없음
호스 품번QTQT-HOS-1m
호스 길이1 m
호스 소재 · 색상 · 타입황동 양끝 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 무게76 g
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호환 펌프Fluke 700LTP-1
키트 정격5,000 psi / 350 bar / 35 MPa
키트 무게 · 포장225 g · 30.5 × 22.9 × 2.5 cm
원산지미국

활용 분야

저압 교정이
이어지는 현장

  • 저압 압력계 교정 — 700LTP-1 펌프에 Quick-test 호스를 이어 기준 게이지와 피시험 게이지를 비교합니다.
  • 차압 트랜스미터 영점 점검 — 저압 구간에서 호스 한 가닥으로 트랜스미터 포트에 연결합니다.
  • 기존 펌프 자산 활용 — 이미 보유한 G 1/8 BSPP 펌프에 Ralston 어댑터 체계를 그대로 적용합니다.
  • 현장 점검 — 펌프 포트 캡을 닫아 이동 중 이물 유입을 막습니다.

선택 가이드

펌프 포트별
권장 변환 키트

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
700LTP-1(G 1/8 BSPP), 황동 구성일 때QTHA-KIT34황동 어댑터와 1 m 황동 호스입니다.
같은 구성, 스테인리스를 선호할 때QTHA-KIT34-SS어댑터와 호스 끝이 스테인리스입니다.
G 3/8 BSPP 포트 펌프일 때QTHA-KIT33G 3/8 BSPP 포트에 맞는 QTHA-KIT33입니다.
NPT 포트 저압 펌프일 때QTHA-KIT35NPT 포트 저압 펌프에는 QTHA-KIT35가 맞습니다.

구성·옵션

키트 구성품과
품번 목록

구분항목품번
구성품G 1/8 BSPP 수 × 수 Quick-test (황동)QTHA-1MB0-RS
구성품G 1/8 BSPP 수 × 수 Quick-test, 캡·체인 (황동)QTFT-1MB0-RS
구성품1/8" 본디드 씰 링 2개 (강 · Buna-N)QTHA-1BR-RS
구성품Quick-test 호스 1 m (황동 양끝)QTQT-HOS-1m
구성품1/4" 수 NPT × 수 Quick-test (황동)QTHA-2MB0
별도 준비저압 핸드펌프 (Fluke 700LTP-1)펌프는 키트에 포함되지 않음
