Ralston QTHA-KIT35 NPT 퀵 테스트 저 압력 핸드펌프 키트

Ralston QTHA-KIT35 NPT 퀵 테스트 저 압력 핸드펌프 키트

MODEL
QTHA-KIT35
브랜드
RALSTON INSTRUMENTS

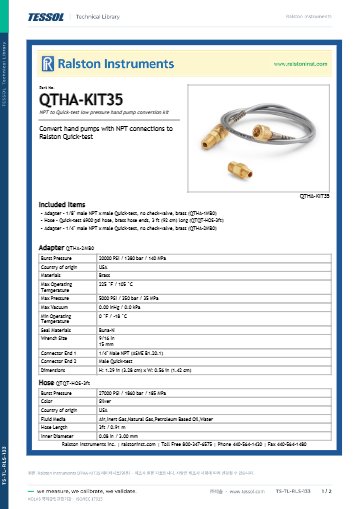

제품 자료
제품문의 구매하기

NPT 저압 핸드펌프 포트를
Quick-test로 바꾸는 키트

Ralston QTHA-KIT35 NPT 저압 핸드펌프용 Quick-test 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT35는 NPT 포트를 가진 저압 핸드펌프를 Quick-test 연결로 바꾸는 황동 변환 키트(어댑터·호스 세트)로, 1/8" · 1/4" NPT 어댑터 2종과 3 ft 호스로 구성됩니다.

호스는 6,900 psi(475 bar), 어댑터는 5,000 psi(350 bar)로 정격이 다르므로 조립한 키트는 낮은 쪽인 5,000 psi까지 사용합니다. 무게가 130 g으로 가벼워 공구함에 넣어 두었다가 펌프가 바뀔 때 꺼내 사용하기 좋습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

2종

1/8" · 1/4" NPT 수나사 어댑터

3 ft

암 Quick-test 황동 끝 호스

5,000 psi

키트 정격(350 bar / 35 MPa)

130 g

황동 어댑터를 포함한 키트 무게

특징

펌프는 그대로 두고
연결부만 교체

핵심 특징현장에서 달라지는 점
NPT 저압 펌프 대응1/8"와 1/4" NPT 포트 중 맞는 쪽 어댑터를 달고 같은 호스를 그대로 사용하므로 펌프마다 호스를 새로 구하지 않습니다.
암 Quick-test 호스 끝호스 양끝이 암 커넥터라 어댑터의 수 Quick-test와 손으로 바로 결합하고 렌치가 필요 없습니다.
92 cm 황동 끝 호스펌프와 계기를 가까이 둔 벤치 시험에 맞는 길이이며, 긴 호스에서 생기는 내부 용적 증가가 없습니다.
체크밸브 없는 어댑터어댑터 안에 밸브가 없어 압력 해제와 배기가 호스를 따라 막힘 없이 이어집니다.
Buna-N 씰어댑터 씰이 Buna-N이고 -18 ~ 105 °C에서 사용하므로 실내 시험 조건 전반을 포괄합니다.
소형 포장17.8 × 12.7 × 2.5 cm 포장이어서 보관과 휴대 부담이 작습니다.

나사 규격

NPT 포트를 확인하는
순서

QTHA-KIT35는 특정 펌프 모델이 아니라 포트 나사로 고르는 키트입니다. 어댑터가 수나사이므로 펌프 쪽 포트가 같은 크기의 NPT 암나사여야 하며, 맞는 크기를 확인한 뒤 어댑터를 달고 호스를 손으로 결합합니다.

  • 1/8" NPT 어댑터(QTHA-1MB0): 길이 31 mm, 폭 15 mm
  • 1/4" NPT 어댑터(QTHA-2MB0): 길이 33 mm, 폭 15 mm
  • 체결 공구: 어댑터 나사부에 9/16 in(15 mm) 렌치
  • G 1/8 BSPP 포트 펌프: 이 키트 대신 QTHA-KIT34 계열을 선택

정격과 호스

호스보다 어댑터가
키트 한계를 정합니다

5,000 psi 이하의 저압 시험용

호스는 6,900 psi까지 견디고 파열 압력은 27,000 psi지만, 어댑터 정격이 5,000 psi여서 키트 전체의 사용 한계도 5,000 psi입니다. 펌프의 최대 압력이 이 값을 넘는 경우에는 이 키트로 연결하지 않습니다.

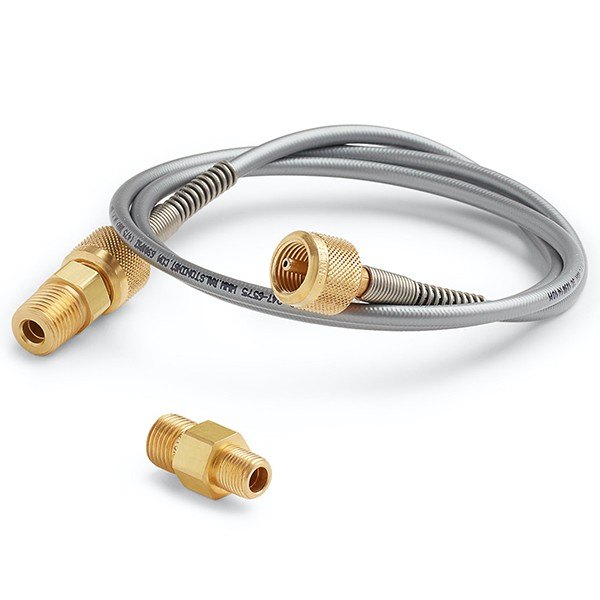

RALSTON INSTRUMENTS QTHA-KIT35 - 호스와 황동 어댑터 구성품
호스와 황동 어댑터 구성품

사양

NPT 어댑터 2종과
3 ft 호스 사양

항목사양
원산지미국
호환 펌프모델 지정 없음(NPT 포트의 저압 핸드펌프)
연결 규격1/8" · 1/4" 수 NPT(ASME B1.20.1) × 수 Quick-test
구성 품번QTHA-1MB0 · QTHA-2MB0 · QTQT-HOS-3ft
어댑터 소재황동
씰 소재Buna-N
체크밸브없음
어댑터 길이31 mm (QTHA-1MB0) · 33 mm (QTHA-2MB0)
어댑터 폭15 mm
렌치 크기9/16 in / 15 mm
어댑터 최대 압력5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도-18 ~ 105 °C
어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa (QTHA-2MB0)
호스 끝 형식양끝 암 Quick-test
호스 품번 · 길이QTQT-HOS-3ft · 92 cm (0.91 m)
호스 끝 소재황동
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 사용 온도-40 ~ 60 °C
호스 최대 진공-30 inHg / -101.6 kPa
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 타입 · 색상Quick-test(QT) · 은색
적용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa (구성품 최저 정격)
키트 무게130 g
포장 치수17.8 × 12.7 × 2.5 cm

활용 분야

NPT 저압 연결이
필요한 현장

  • 저압 핸드펌프 교체 — 연결부를 Quick-test로 바꿔 Ralston 호스와 기준기를 그대로 사용합니다.
  • 1/8" NPT 장비 — 1/8" NPT 포트가 있는 저압 장비를 1/8" 어댑터로 이어 시험합니다.
  • 1/4" NPT 공정 연결 — 1/4" NPT 포트의 공정 쪽을 1/4" 어댑터로 이어 호스를 결합합니다.
  • 펌프 교체 점검 — 같은 호스를 유지한 채 펌프만 바꿔 가며 시험합니다.

선택 가이드

포트 나사와 압력대별
권장 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
저압 펌프 포트가 1/8" · 1/4" NPT일 때QTHA-KIT35어댑터 2종을 하나씩 갖추고 3 ft 호스를 포함합니다.
스테인리스 부품이 필요할 때QTHA-KIT35-SS어댑터와 호스 끝이 스테인리스이며 키트 무게는 115 g입니다.
중압 펌프에 1/4" 2개와 캡 달린 1/8"가 필요할 때QTHA-KIT36어댑터 3개 구성이며 키트 무게는 140 g입니다.
펌프 포트가 G 1/8 BSPP일 때QTHA-KIT34Fluke 700LTP-1과 조합하는 BSPP 변환 구성입니다.

구성·옵션

황동 구성 품번과
별도 준비 항목

구성품품번비고
1/8" NPT 수 × Quick-test 수QTHA-1MB0황동
1/4" NPT 수 × Quick-test 수QTHA-2MB0황동
Quick-test 호스 3 ftQTQT-HOS-3ft황동 양끝, 6,900 psi / 475 bar / 48 MPa
별매저압 핸드펌프펌프는 키트에 포함되지 않음
