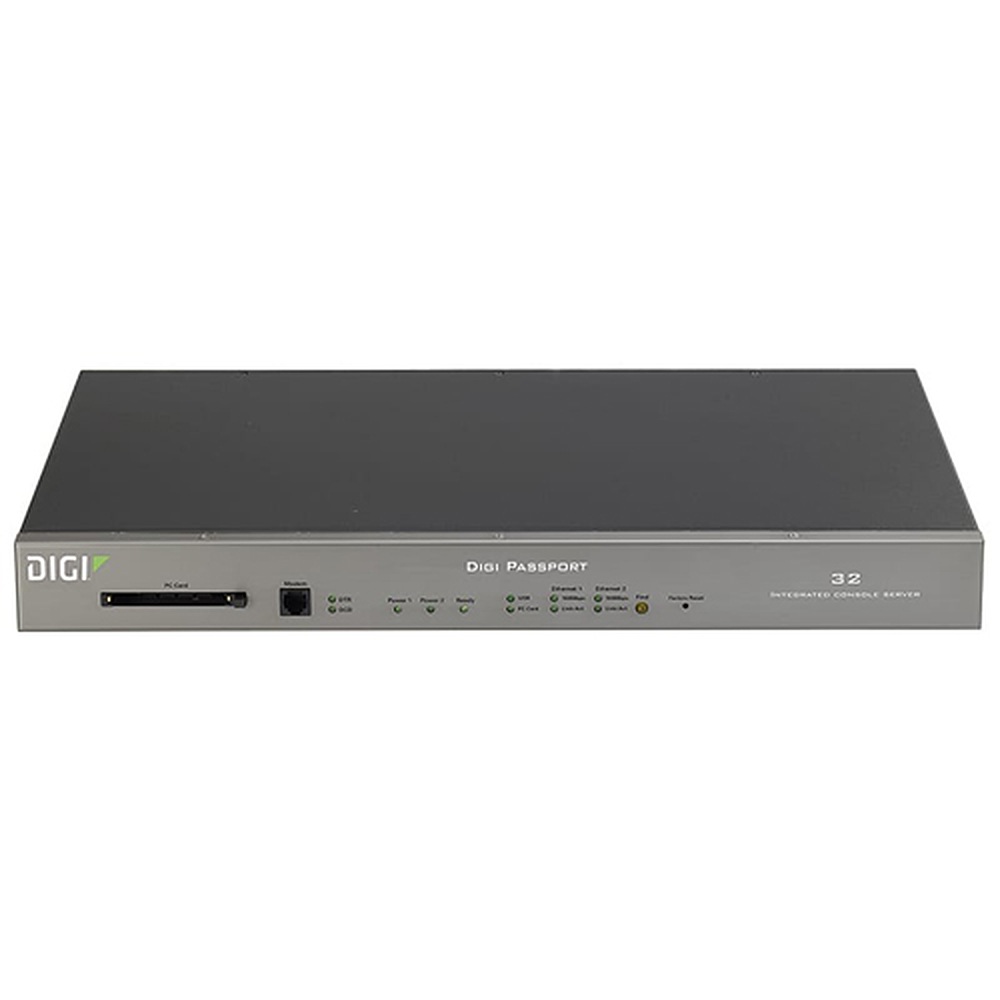

Digi CM과 Digi Passport는 서버와 네트워크 장비의 콘솔을 RJ-45 RS-232 시리얼 포트 8~48개에 모아 SSH로 접속하는 콘솔 서버(Console Server, 시리얼 터미널 서버)입니다. CM은 인밴드·아웃오브밴드 관리를, Passport는 서버 서비스 프로세서 연동을 맡습니다.

CM은 포트 수에 따라 8포트 외장 전원형과 16·32·48포트 내장 전원형으로 나뉩니다. Passport는 이더넷 2포트와 USB 2.0 포트를 갖추고 이중 전원 모델도 있어 서버실의 접속 경로를 이중화할 수 있습니다. 두 제품군은 (주)테솔이 국내에 공식 공급합니다.

8 ~ 48포트

RJ-45 RS-232 시리얼 포트 구성

SSHv2

서버·클라이언트 암호화 접속

48대

RemotePorts 추가 원격 장치

KVM

Passport의 BIOS·OS 화면 접속

특징

시리얼 콘솔을 모으고
접속 권한을 분리

핵심 특징현장에서 달라지는 점
인밴드·아웃오브밴드 콘솔네트워크 경로와 시리얼 경로를 함께 갖추므로, 네트워크 장애 중에도 서버 콘솔에 들어가 원인을 추적할 수 있습니다.
SSHv2 서버·클라이언트암호화된 경로로 콘솔에 접속하므로 운영망에서 평문 Telnet을 사용하지 않아도 됩니다.
보안 클러스터링IP 주소 하나로 여러 서버를 연결하므로 접속 대상을 관리하는 주소 체계가 단순해집니다.
자동 장치 인식과 끊김 알림연결 장치를 자동으로 설정하고 연결이 끊기면 알림을 보내, 운영자가 케이블 이탈을 먼저 알 수 있습니다.
RemotePorts 확장원격 장치를 최대 48대까지 추가로 관리할 수 있어 거점이 늘어도 접속 창구는 한 곳으로 유지됩니다.
전원 제어와 KVM타사 전원 제어 장치와 연동해 장비를 켜고 끄고 재부팅할 수 있으며, Passport로는 BIOS와 OS 화면에도 원격으로 접속합니다.

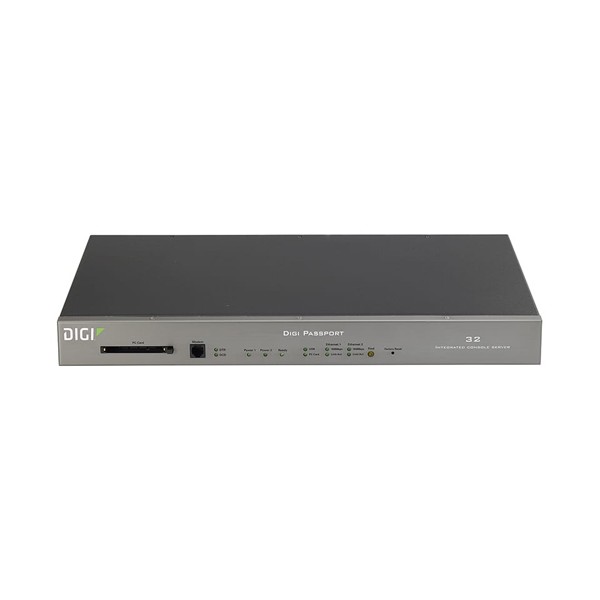

모델 구분

CM과 Passport의
역할과 포트 구성

CM은 8포트(CM 8), 16·32포트(CM 16·32), 48포트(CM 48)로 구성된 콘솔 서버 제품군입니다. 타사 전원 제어 장치와 연동하면 연결 장비를 원격으로 켜고 끄고 재부팅할 수 있습니다. Passport는 보안 콘솔 접속과 서버 서비스 프로세서 연결에 맞춘 제품군으로, ALOM, DRAC, iLO, ILOM, IPMI v2.0과 SMASH 확장을 지원합니다.

  • 이더넷: CM은 10/100Base-T 1포트, Passport는 10/100Base-T 2포트입니다.
  • 메모리: CM 8과 CM 16·32는 64 MB SDRAM에 8 MB 플래시, CM 48은 256 MB SDRAM에 16 MB 플래시를 탑재합니다.
  • 랙 장착: 19인치 키트가 포함되며 CM 8만 76000705 옵션을 별도로 구성합니다.

확장용 PC 카드 슬롯

CM 16·32·48과 Passport에는 16-bit PCMCIA 슬롯이 1개 있어 CompactFlash 메모리, 무선 LAN 어댑터(802.11b), 이더넷 LAN 어댑터, 모뎀 카드를 장착할 수 있습니다. CM 8에는 이 슬롯이 없습니다.

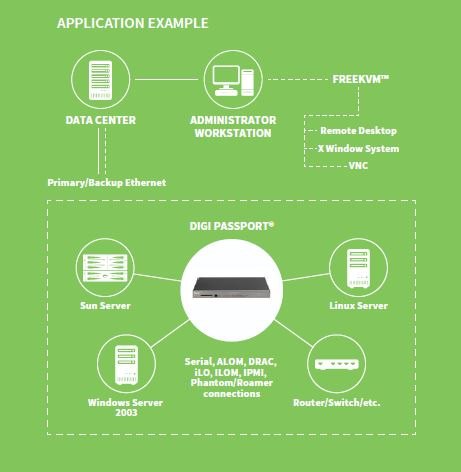

Digi Passport - 서버 여러 대를 콘솔 서버로 관리하는 적용 구성도
서버 여러 대를 콘솔 서버로 관리하는 적용 구성도

원격 전원·접속

전원 제어와
서비스 프로세서 연동

CM은 연동되는 타사 전원 제어 장치로 장비 전원을 제어하고, Passport는 BayTech와 Server Technology 컨트롤러를 지원합니다. 인증은 CM이 TACACS+, RADIUS, LDAP, Kerberos와 로컬 사용자 DB를, Passport가 RADIUS, TACACS+, Secure LDAP, Active Directory, Kerberos를 지원하므로 기존 계정 체계와 그대로 연동할 수 있습니다.

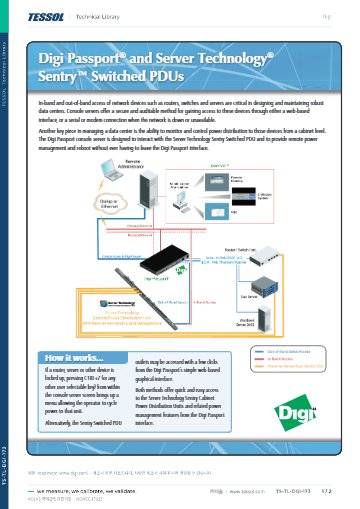

전원 제어 장치 연동

콘솔 서버와 전원 제어 장치를 시리얼로 연결하면, 응답이 없는 서버를 같은 접속 창구에서 재부팅할 수 있습니다.

사용 방법

Digi CM
초기 설정과 포트 접속 명령

Digi CM은 콘솔 포트의 메뉴에서 IP 주소를 정한 뒤 웹 인터페이스와 명령줄로 관리합니다. 연결한 장비의 콘솔에는 포트마다 정해진 수신 TCP 포트로 Telnet이나 SSH 접속합니다.

소프트웨어·도구하는 일
Configuration 메뉴 (콘솔 포트)초기 IP 주소 설정, 네트워크 구성
ADDP (Advanced Device Discovery Protocol) 도구네트워크에서 장치 찾기, 웹 인터페이스 열기
웹 인터페이스 (HTTP/HTTPS)포트·사용자·보안 설정, Serial port > Connection에서 포트 접속
Port Access Menu메뉴에서 접속할 시리얼 포트 고르기
명령줄 (Telnet/SSH)포트 직접 접속, portaccessmenu·configmenu 실행

처음 연결하는 순서

순서할 일
1뒷면 콘솔 포트와 PC의 시리얼 포트를 콘솔 케이블과 어댑터로 연결하고, 터미널 프로그램을 9600 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 설정합니다.
2Enter를 눌러 나온 프롬프트에서 admin으로 로그인하세요(초기 비밀번호 admin).
3Configuration 메뉴에서 Network Configuration > IP configuration을 골라 IP 주소를 입력합니다. 재부팅 없이 바로 적용됩니다.
4ADDP 도구에서 장치를 더블클릭하거나 브라우저에 IP 주소를 입력해 웹 인터페이스를 여세요.
5서버와 네트워크 장비의 콘솔 포트를 RJ-45 시리얼 포트에 연결하고, 포트별 수신 TCP 포트로 Telnet 또는 SSH 접속합니다.

Digi CM 접속 명령 예시

명령하는 일
telnet 192.168.15.7 7000Port Access Menu에 Telnet 접속(장치 IP 주소와 포트 7000)
telnet 192.168.15.7 70033번 시리얼 포트(수신 TCP 포트 7003)에 바로 접속
portaccessmenuroot 사용자가 명령줄에서 Port Access Menu 실행
configmenuroot 사용자가 명령줄에서 Configuration 메뉴 실행

IP 주소는 매뉴얼의 예시 값이므로 설치한 장치의 주소로 바꾸세요. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

초기 IP 주소는 192.168.161.5입니다. 사내망과 대역이 다르면 콘솔 포트 메뉴에서 먼저 주소를 바꾸세요.

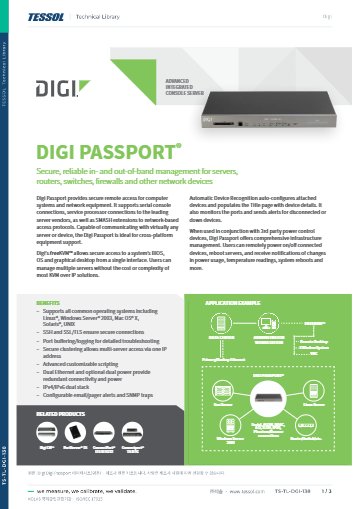

사양

CM과 Passport의
모델별 전체 사양

항목Digi CMDigi Passport
시리얼 포트CM 8: 8포트 / CM 16·32: 16 또는 32포트 / CM 48: 48포트 (RJ-45 RS-232)Passport 8: 8포트 / Passport 16·32·48: 16, 32 또는 48포트 (RJ-45 RS-232)
콘솔 포트1포트 (RJ-45 RS-232)1포트 (RJ-45 RS-232)
이더넷 포트1포트 (RJ-45 10/100Base-T)2포트 (RJ-45 10/100Base-T)
USB 포트해당 없음USB 2.0 1포트
PC 카드 슬롯CM 8: 없음 / CM 16·32·48: 16-bit PCMCIA 1개16-bit PCMCIA 1개
지원 PC 카드CompactFlash 메모리, 무선 LAN 어댑터 (802.11b), 이더넷 LAN 어댑터, PSTN 모뎀 카드PCMCIA/CF 메모리, 무선 LAN 어댑터 (802.11b), 이더넷 LAN 어댑터, PSTN/CDMA 모뎀 카드
인증TACACS+, RADIUS, LDAP, Kerberos, 로컬 사용자 DBRADIUS, TACACS+, Secure LDAP, Active Directory, Kerberos
보안SSHv2 서버·클라이언트, SSL, IP 필터링, 포트 버퍼링 데이터 캡처SSH 서버·클라이언트, SSL, IP 필터링, 포트 버퍼링·로깅 (syslog-ng, NFSv3)
관리명령줄, 웹 (HTTP/HTTPS), SNMP, 다단계 메뉴, 포트 트리거·알림명령줄, 웹 (HTTP/HTTPS), SNMPv3, PPP, RIP, 다단계 메뉴, 포트 트리거·알림, SNMP 트랩
운영체제임베디드 Linux임베디드 Linux
스크립트해당 없음Perl 스크립트 (고급 로그 검색·알림)
연결 케이블표준 CAT5 케이블 (RJ-45 시리얼 포트)스트레이트 CAT5 케이블 (시리얼·이더넷)
포트 접속메뉴 방식 Telnet/SSH, 리버스 Telnet/SSH, HTTP/HTTPS, 포트당 다중 사용자, 전 포트 동시 SSH 세션, 포트별 IP 주소HTTPS/HTTP, 사용자 지정 메뉴 방식 SSH/Telnet, 포트 이름 · 소켓 · IP별 직접 접속, 포트당 다중 사용자, 전 포트 동시 SSH 세션, Digi RealPort 드라이버
서비스 프로세서해당 없음ALOM, DRAC, iLO, ILOM, IPMI v2.0, Phantom/Roamer (SMASH 확장)
원격 전원 컨트롤러타사 전원 제어 장치BayTech, Server Technology
랙 마운트19인치 키트 (16·32·48포트 모델 포함, 8포트 모델은 76000705 옵션)19인치 키트 포함
메모리CM 8·16/32: 64 MB SDRAM, 8 MB Flash / CM 48: 256 MB SDRAM, 16 MB Flash해당 없음
크기 (L × W × H)CM 8: 24.10 × 15.90 × 3.20 cm / CM 16·32: 43.20 × 21.60 × 4.50 cm / CM 48: 44.50 × 25.40 × 4.50 cmPassport 8: 44.30 × 20.30 × 4.40 cm / Passport 16·32·48: 44.30 × 25.30 × 4.40 cm
무게CM 8: 1.10 kg / CM 16·32: 2.60 kg / CM 48: 2.90 kgPassport 8: 2.28 kg / 16포트: 2.78 kg / 32포트: 2.85 kg / 48포트: 2.96 kg (이중 전원 모델은 0.09 kg 추가)
전원CM 8: 외장 100–240 VAC, 50/60 Hz, 최대 12 W (일반 6 W) / CM 16·32·48: 내장 100–240 VAC, 50/60 Hz, 최대 40 W (일반 12 W)내장 100–240 VAC, 50/60 Hz, 최대 0.37 A, 15 W
전원 MTBF11년11년
동작 온도5 ~ 50 °C0 ~ 50 °C
보관 온도-30 ~ +60 °C-30 ~ +60 °C
안전 규격UL 1950, EN60950UL 1950, EN60950
전자파 규격CE, FCC Part 15 (Class A), EN55024, EN55022 (Class A)CE, FCC Part 15 (Class A), EN55024, EN55022 (Class A)
RoHS해당 없음준수

활용 분야

콘솔 서버가 쓰이는
서버실과 거점

  • 데이터센터 — 서버와 네트워크 장비의 시리얼 콘솔을 원격 접속 창구 한 곳으로 모읍니다.
  • 서버 전원 관리 — 타사 전원 제어 장치와 연동해 서버를 원격으로 켜고 끄고 재부팅합니다.
  • 서버 BIOS 점검 — Passport의 KVM 접속으로 BIOS와 OS 화면을 현장 방문 없이 확인합니다.
  • 접속 경로 통합 — 보안 클러스터링으로 여러 서버를 IP 하나에 묶어 접속 경로를 줄입니다.

선택 가이드

CM과 Passport
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
콘솔 관리에 타사 전원 제어를 함께 붙일 때Digi CM인밴드·아웃오브밴드 관리에 타사 전원 제어 장치를 연동해 콘솔 접속과 전원 제어를 같은 접속 창구에서 처리합니다.
서버 BIOS와 OS 화면까지 원격으로 확인해야 할 때Digi PassportKVM 접속과 서비스 프로세서(iLO, DRAC 등) 연동을 갖춰 BIOS와 OS 화면까지 원격으로 확인할 수 있습니다.
소규모 포트에 LTE 백업 경로가 필요할 때Connect IT 4시리얼 포트 4개에 Digi CORE 플러그인 LTE 모뎀을 장착할 수 있어 LTE 백업 경로를 갖추기에 맞습니다.
